Эффекты по прибавке мощности. (без флуда и без матерщины)

Добрый день,
Пока только симуляция.
Более упрощённая схема эффекта.
В контуре конденсатора появляются большие импульсы тока.
Спасибо за внимание.


Симуляция:
www.falstad.com/circuit/circuitjs.html?c...65oio1qvTxLVSWW8dhAA

Добрый день,
Пока только симуляция.
Схема построена на эффекте, в контуре конденсатора.
В контуре конденсатора при работе схемы появляется большие импульсы тока.
Очень похоже на эффект нулевой точки.
Её надо проверить в реале.
Спасибо за внимание.

Симуляция:
www.falstad.com/circuit/circuitjs.html?c...A7i9zCuAfMEFYEEUHCAA

Добрый день,
Вот схема и замеры.
Частота 1.7кГц.

Схема:

ТОк на входе, резистор 1 Ом:
Показания блока питания:
Напряжение на нагрузке:
Ток на нагрузке, резистор 1 Ом.:
Напряжение на нагрузке до диода:
Частота:
Схема сверху:

Если у кого какие вопросы и предложения - пишите.
Спасибо за внимание.

Добрый день,
Напряжение на входе такое, что позволяет заряжать аж 2 аккумулятора последовательно включённых.
С тем же током импульса.
Если всё верно замерено, то КПД больше 200%.

Единственно мощность маленькая в контуре ходит.
ЧТобы нормально заряжать аккумуляторы надо ардуино нано с 20 выходами и 20 схем таких.
Тогда мощность для зарядки будет порядка 8-16Вт.

Для наглядности я вычислю примерную мощность.

У меня получается по формуле примерно:
1.вход P=0.3*Im*U=0.3*0.060*13.1=0.018мА*13.1=0.236Вт
2. выход P=0.016*2.14*U=0.034мА*24(2 аккумулятора)=0.816Вт

ток на генераторе сигналов: Р=0.05*0.014*5=0.0035Вт
КПД примерно=0.816/0.2395*100%=340%.

Спасибо за внимание.

skazochnik пишет:

Добрый день,
Напряжение на входе такое, что позволяет заряжать аж 2 аккумулятора последовательно включённых.
С тем же током импульса.
Если всё верно замерено, то КПД больше 200%.

Единственно мощность маленькая в контуре ходит.
ЧТобы нормально заряжать аккумуляторы надо ардуино нано с 20 выходами и 20 схем таких.
Тогда мощность для зарядки будет порядка 8-16Вт.

Для наглядности я вычислю примерную мощность.

У меня получается по формуле примерно:
1.вход P=0.3*Im*U=0.3*0.060*13.1=0.018мА*13.1=0.236Вт
2. выход P=0.016*2.14*U=0.034мА*24(2 аккумулятора)=0.816Вт

ток на генераторе сигналов: Р=0.05*0.014*5=0.0035Вт
КПД примерно=0.816/0.2395*100%=340%.

Спасибо за внимание.

... Не хватает электронной нагрузки... она очень хорошо убирает иллюзии от вычислений по формулам...
Прибор типа такого: aliexpress.ru/item/1005006177309347.html...lts.7.38437850R95J2Y
...Как только получится увидеть "лишнюю мощность" - тогда понималка начнёт работать по-другому, лапша с ушей начнёт исчезать.
.... Пы Сы: для импульсных сигналов желательно иметь аналоговый осциллограф.... а Фнирси - это что-то вроде индикаторной отвёртки для поиска фазы в розетке питания.
Если удастся получить такую картинку со схемы релаксационного генератора или джоуль вора, то желаемое будет достаточно близко... амплитуда импульса около 160 вольт при питании около 4 вольт. Длительность импульса около 1 мксек, длительность между импульсами около 60 мксек. ...с внешним генератором схема не работает, такая картинка не получается от слова "совсем"......

A-tac пишет:

skazochnik пишет:

Добрый день,
Напряжение на входе такое, что позволяет заряжать аж 2 аккумулятора последовательно включённых.
С тем же током импульса.
Если всё верно замерено, то КПД больше 200%.

Единственно мощность маленькая в контуре ходит.
ЧТобы нормально заряжать аккумуляторы надо ардуино нано с 20 выходами и 20 схем таких.
Тогда мощность для зарядки будет порядка 8-16Вт.

Для наглядности я вычислю примерную мощность.

У меня получается по формуле примерно:
1.вход P=0.3*Im*U=0.3*0.060*13.1=0.018мА*13.1=0.236Вт
2. выход P=0.016*2.14*U=0.034мА*24(2 аккумулятора)=0.816Вт

ток на генераторе сигналов: Р=0.05*0.014*5=0.0035Вт
КПД примерно=0.816/0.2395*100%=340%.

Спасибо за внимание.

... Не хватает электронной нагрузки... она очень хорошо убирает иллюзии от вычислений по формулам...
Прибор типа такого: aliexpress.ru/item/1005006177309347.html...lts.7.38437850R95J2Y
...Как только получится увидеть "лишнюю мощность" - тогда понималка начнёт работать по-другому, лапша с ушей начнёт исчезать.
.... Пы Сы: для импульсных сигналов желательно иметь аналоговый осциллограф.... а Фнирси - это что-то вроде индикаторной отвёртки для поиска фазы в розетке питания.

Добрый день,
Да, хорошее устройство.
Надо накопить и купить.
Спасибо за внимание.

skazochnik пишет:

Да, хорошее устройство.
Надо накопить и купить.

Зачем покупать, проще последовать совету Юрия М: выпрямить и сгладить
.От себя добавлю - подключить нагрузку, измерить ток и напряжение на ней - перемножить и будет мощность.

Rivaros пишет:

skazochnik пишет:

Да, хорошее устройство.
Надо накопить и купить.

Зачем покупать, проще последовать совету Юрия М: выпрямить и сгладить
.От себя добавлю - подключить нагрузку, измерить ток и напряжение на ней - перемножить и будет мощность.

Rivaros, благодарю.
Этот вариант более дешевле, чем покупать электронную DC нагрузку.
Действительно можно и замерить осликом всё.
Спасибо за внимание.

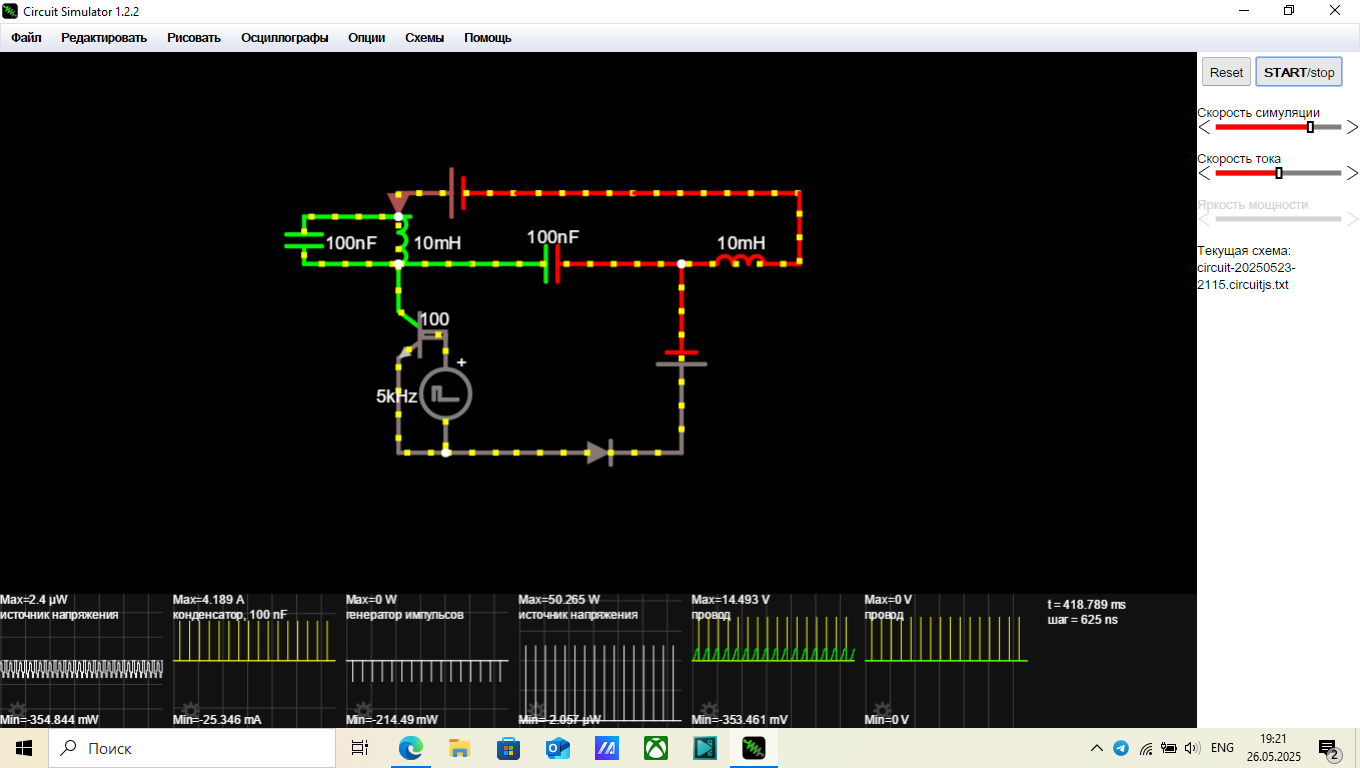

Добрый день,
Придумал поставить в схеме резонансный контур для увеличения мощности.
Пока только симуляция.
Спасибо за внимание.


Симуляция: www.falstad.com/circuit/circuitjs.html?c...tGGo+hTJNQceduiMdhAA

Добрый день,
Читаем файлы и делаем БТГ =)
УРА! =)



Вырезка из файлов.
========================

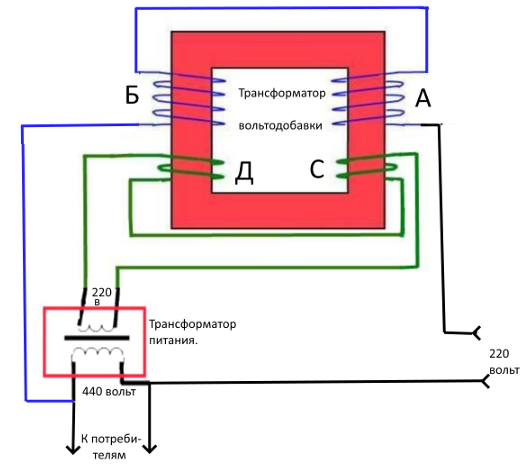

Ниже привожу простую схему применения вольтодобавки в трансформаторе которая
позволила мне иметь такую возможность когда из розетки берётся ток с сетевым
напряжением но к потребителю он доходит с той же величиной но уже с напряжением
намного большим причём в схеме не используется схема автотрансформатора которая не
может дать лишнее по отношению к взятому из розетки.
========================

Спасибо за внимание.
