Самозапит 100%

Приветы,
Короче говоря, надо наверно какую-то развязку.
От выхода схемы ардуинка работает. Потребляет 19-20мА.
НА вход подаём от другой ардуинки, работает.
А если всё от одной и той же ардуинки - не работает.
В чём фишка - не знаю пока что.

От обкладки 3-тей ардуинка так же работает вторая выходная.
А если одну и ту же - не работает.
НУ и дела.

Остаёться ждать ленту из Китая, чтобы сделать 4-х обкладочный с снять мощность с ЗВС схемой.

Спасибо за внимание.

skazochnik пишет:

Приветы,

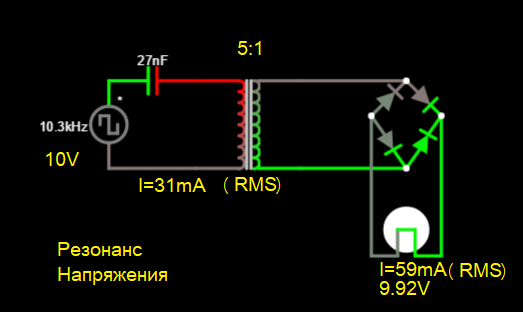

В общем пришёл к такой схеме.
Сейчас буду проверять т.к. осциллограф может врать.
Поставлю генератор Ардуино частота позволяет 10.3кГц.
Поставлю меандр, как на генераторе.

ПО замерам пока что в плюсе мощность.
Спасибо за внимание.

skazochnik. параллельно лампочке поставьте электролит. чё покажет симулятор

Юрий М пишет:

skazochnik пишет:

Приветы,
В общем пришёл к такой схеме.
Сейчас буду проверять т.к. осциллограф может врать.
Поставлю генератор Ардуино частота позволяет 10.3кГц.
Поставлю меандр, как на генераторе.

ПО замерам пока что в плюсе мощность.
Спасибо за внимание.

skazochnik. параллельно лампочке поставьте электролит. чё покажет симулятор

ЮРА М, это я нарисовал схему в симуляторе, которая у меня по замерам получилась, а не наоборот.
КОндёр у меня в реале был поставлен в схему.
Проехали.
Сейчас жду ленту из Китая и ищу параллельно что-то интересное в области схем.
Хорошего вечера.
Спасибо за внимание.

skazochnik пишет:

Привет,
У меня индуктивность 13mH.
Конденсатор 27нФ.
Не работает токовый резонанс как надо.
А с катушкой намного меньшей индуктивности работает.
Сам не понимаю почему пока что.
Спасибо за внимание.

Соотношение L/C в контурах

skazochnik пишет:

сказочник всё это херня. называется это параметрический резонанс. почему херня? неизвестно при каком напряжении возникает этот бросок тока может 30-50 вольт а дальше ток падает но клещи его покажут. была такая тема мустафа

200 ватт потребления на выходе горит 2.5 квт но когда попытались сделать самозапит. выпрямили и сгладили получили 100 ватт и тема заглохла. вот у меня сейчас никаких резонансов нет хоть параллельно трансу цепляю кандёр 100 мкф. сейчас у нас линия хорошая подстанция рядом 200 метров плюс идёт толстенный кабель к которому вкручивают провода ввода в дома. напряжение сети 238 вольт. раньше когда линия была хреновая всё прекрасно влетало. сейчас чтоб также влетало в резонанс надо всю эту приблуду врубать через лампочку 500-1000 ватт и получается почти мустафа. на входе лампа почти негорит а на выходе полыхает

щас чёт мысля пришла. надо движок попробовать подрубить к трансу

Юра, и обогреватель тоже!

Юра М ..вы БРЕХУН ЗНАТНЫЙ, у МУСТФЫ, не кто не чего не сглаживал, и не выпрямлял... там стоял 200 ват трансформатор на входе для развязки от сети, и 3х киловатный трансформатор на выходе, где и была нагрузка 2.5 киловата, в эту же обмотку (выходную) и разряжались короткие импульсы, высокого напряжения в ноле синуса...всё.. там в выходной обмотке и происхолила сложения напряжения и тока,( как бы) и обратка на первичку там не какая не течёт, по тому что ток входной равен выходному, а вот напруга на выходной уже не зависила от входа.

chiksat пишет:

Юра М ..вы БРЕХУН ЗНАТНЫЙ, у МУСТФЫ, не кто не чего не сглаживал, и не выпрямлял... там стоял 200 ват трансформатор на входе для развязки от сети, и 3х киловатный трансформатор на выходе, где и была нагрузка 2.5 киловата, в эту же обмотку (выходную) и разряжались короткие импульсы, высокого напряжения в ноле синуса...всё.. там в выходной обмотке и происхолила сложения напряжения и тока,( как бы) и обратка на первичку там не какая не течёт, по тому что ток входной равен выходному, а вот напруга на выходной уже не зависила от входа.

а чёж несделали самозапит если 200 ватт потребляло и 2.5 квт выдавало

Юрий М пишет:

skazochnik пишет:

сказочник всё это херня. называется это параметрический резонанс. почему херня? неизвестно при каком напряжении возникает этот бросок тока может 30-50 вольт а дальше ток падает но клещи его покажут. была такая тема мустафа

200 ватт потребления на выходе горит 2.5 квт но когда попытались сделать самозапит. выпрямили и сгладили получили 100 ватт и тема заглохла. вот у меня сейчас никаких резонансов нет хоть параллельно трансу цепляю кандёр 100 мкф. сейчас у нас линия хорошая подстанция рядом 200 метров плюс идёт толстенный кабель к которому вкручивают провода ввода в дома. напряжение сети 238 вольт. раньше когда линия была хреновая всё прекрасно влетало. сейчас чтоб также влетало в резонанс надо всю эту приблуду врубать через лампочку 500-1000 ватт и получается почти мустафа. на входе лампа почти негорит а на выходе полыхает

щас чёт мысля пришла. надо движок попробовать подрубить к трансу

Юра М к лову подключи, а движок на генератор.
