Самозапит 100%

Видимо для параллельного резонанса надо подбирать параметры.
Я думал как и токовый резонанс будет работать - а нет, хрен два.
Сейчас с малой катушкой буду делать эксперимент.

Я вчера делал, так на входе 15мА было, а на контуре 75мА было.
НО ёмкость 10нФ, а катушка наверно 50мкГц.
Это очень малые параметры..

Может кто имел дело с резонансом параллельным - отзовитесь, помогите.
Спасибо.

Привет.
В общем поставил другую катушку 50мкГн, кондёр 27нФ, частота 114-136кГц примерно.
На обкладках 6.3В амплитуда малая,
Ток сравнительно 34мА на входе и 157мА в контуре.

И то работает строго с синусом, при меандре искривление кривой вообще куказябры на входе.
На лампочку идёт от конденсатора 5.5В, а надо 9-10В как минимум.

Сейчас попробую с прошлой ёмкостью, может ей так же надо строго синус и тогда заработает.
13mH 27nF это 8kHz. Сейчас посмотрим.
Спасибо за внимание.

Привет,

Точно с большой индуктивностью не работает параллельный токовый резонанс.
А с малым напряжением не хватает для лампочки от генератора.
У кого генератор больше 10В амплитудой малой теми надо пробовать.
Я пока буду ждать ленту, чтобы 100нФ кондёр сделать доя ЗВСки упрощённой.

В общем строго надо синус подавать на контур токового резонанса, по другому никак.
И катушку поменьше и ёмостью поменьше.

ЧТо там дядя Павел делал остаёться загадкой.
Т.к. частоту надо подбирать.

Спасибо за внимание.

Привет,

Сечас включу малую катушку и попробую диоды засандалить с таким малым напряжением, посмотрю что происходит с кондёром 3 обкладочным.
Спасибо за внимание.

Привет,
Супер.
С малой катушкой 50мкГн, кондёром 27нФ, и диодиком через 3 обкладку и диодным мостом работает.
Без диодного моста диод не светит от 3 обкладки.
Амплитуда в контуре токовом почти не меняеться, когда подключаем диодик.
161мА без диодов, с двумя диодами параллельно с диодным мостом 157мА в контуре общем.

Странно, что без диодного моста к 3 обкладке - не работает.

6 диодов параллельно светят после диодного моста, ток в общем контуре 157мА (не меняеться). То есть влияния на контур резонансный нету.
В контуре с диодами ток 24 мА при выпрямлении с диодным мостом с кондёром.

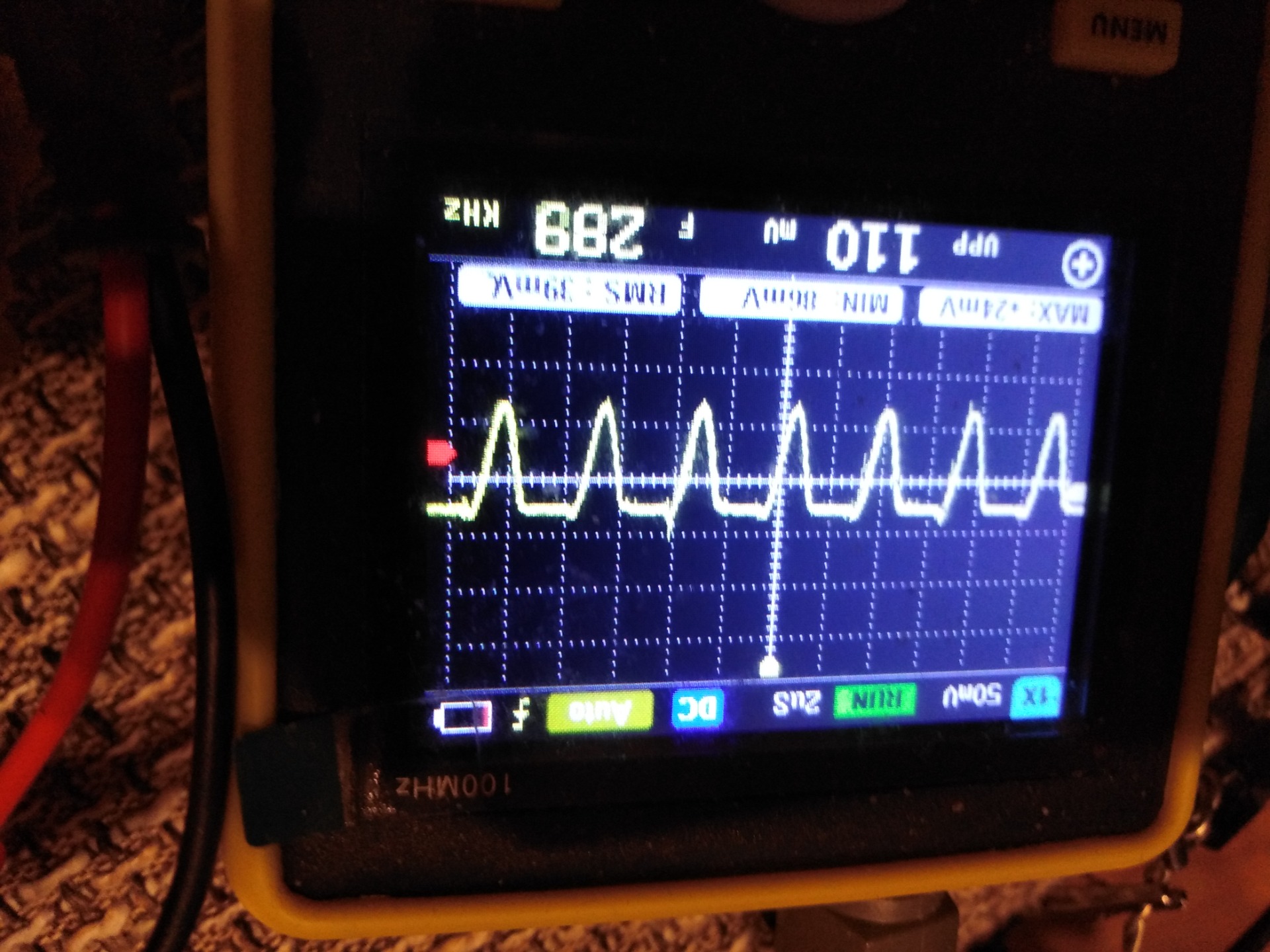

А без выпрямления вот так выглядит съём с 3 прокладки кондёра. RMS 39mA.


Возможно если поставить токовую нагрузку, которая кушает больше, ток в контуре с 3 обкладки к диодному мосту будет больше.

Взял диод на больший ток, максимум 38мА RMS, а в контуре 157mA.
в 4.15 раз меньше тока на обкладке конденсатора.

А если выпрямлять кондёром, то 20мА где-то ток.
Это в 7.85 раз меньше контурного.
ВОт такие вот дела.

Ну возможно с 4 обкладками будет лучше.
Посмотрим через 1-2 месяца, когда придёт лента медная для кондёра.

СПасибо за внимание.

ВЫВОДЫ:
Однозначно с последовательным резонансом параметры лучше.
И прибавка есть по напряжению.
А ток конденсатора хуже даёт на 3 обкладку.
ВОт так вот.
Ну будет 4 обкладка посмотрим.
Спасибо.

Приветы,

Диодный мост не верно подрубал.
В общем на входе ток 29мА.
В конутре 157мА где-то.
А на 3 обкладке после диодов 40мА постоянки.

То есть при отборе, мы отбираем больше тока, чем на входе у нас.
Напряжение на входе у нас 8.20В амплитуда малая, а на обкладке 3-тей 4.20В амплитуда малая.

В этом случае вывод, то, что в токовом резонансе работает хуже обкладочный конденсатор.
Спасибо за внимание.

Приветы,

Появилась идея фикс.
Взять и понизить трансформатором напряжение на обкладке 3-ей при последовательном резонансе и в ток повысить тем самым после обкладок.
Вдруг чего получиться.
Если получиться, то будет супер.

Если у нас по факту напряжение на 3 обкладке больше, чем на источнике, то оно уменьшиться до номинала, а ток будет выше как-раз больше чем в 2 раза.
ПОсмотрим что получиться.
Спасибо за внимание.

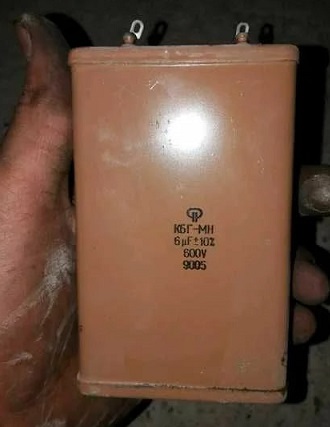

сказочник сколько букф. 2 кандёра бумажных разбери и перемотай и будит тебе кандёр с 4 обкладками

Приветы,
В общем пришёл к такой схеме.
Сейчас буду проверять т.к. осциллограф может врать.
Поставлю генератор Ардуино частота позволяет 10.3кГц.
Поставлю меандр, как на генераторе.

ПО замерам пока что в плюсе мощность.
Спасибо за внимание.
