Уголок начинающего радиолюбителя
4 года 5 дн. назад
1 мес. 1 нед. назад от doktorsvet.

doktorsvet
Посетитель

Автор темы
Уголок начинающего радиолюбителя #158650
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236892
Магнитный маятник по схеме Беддини.
Когда-то давно экспериментировал с разными схемами электронных качелей, в итоге лучшей схемой оказалась указанная в названии.
Далее попробуем собрать эдакий сувенир по моим наработкам.

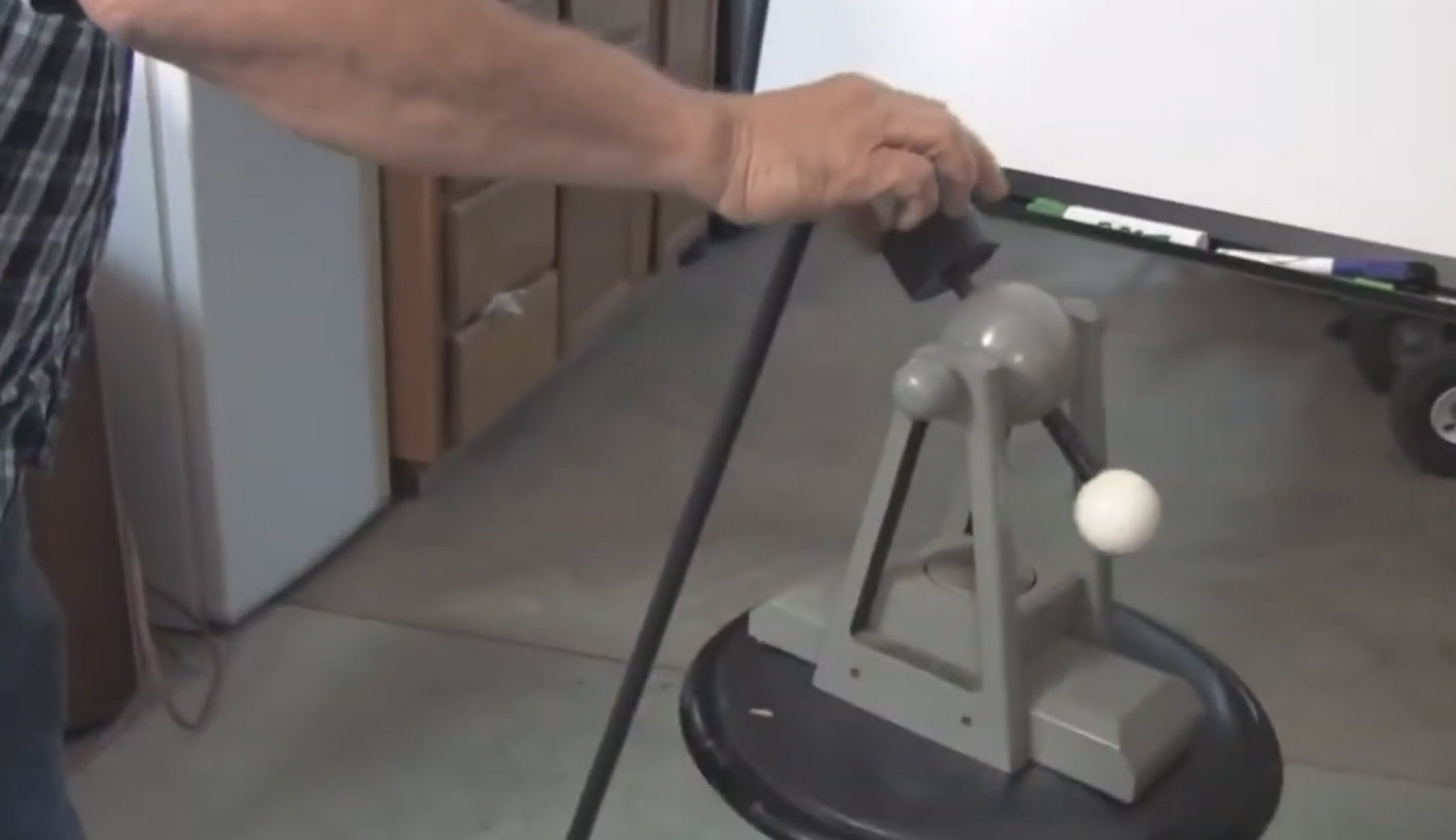

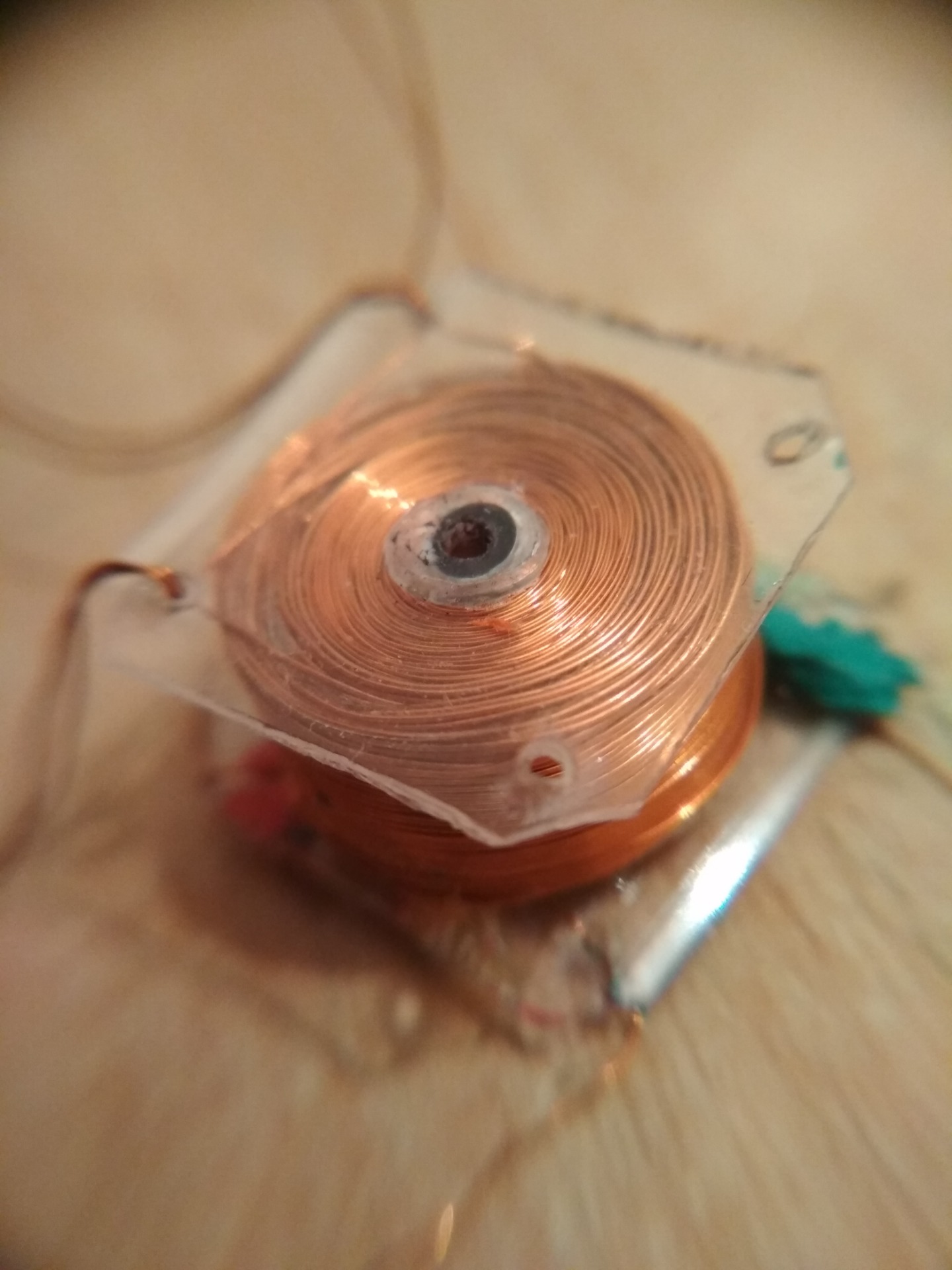

Вначале понадобится катушка, да не простая, а без сердечника. Делается она следующим образом:
- вырезается квадрат из толстого пластика размерами 2х2см, в центре сверлится отверстие сверлом 3мм, вставляется пустой стержень от шариковой ручки, поджигается с одной стороны и прижимается пластиком к столу, таким образом получается каркас, при котором магнит будет проходить над катушкой с минимальным зазором. Мотается 2х1500 витков проводом 0,15мм.
Когда-то давно экспериментировал с разными схемами электронных качелей, в итоге лучшей схемой оказалась указанная в названии.
Далее попробуем собрать эдакий сувенир по моим наработкам.
Вначале понадобится катушка, да не простая, а без сердечника. Делается она следующим образом:
- вырезается квадрат из толстого пластика размерами 2х2см, в центре сверлится отверстие сверлом 3мм, вставляется пустой стержень от шариковой ручки, поджигается с одной стороны и прижимается пластиком к столу, таким образом получается каркас, при котором магнит будет проходить над катушкой с минимальным зазором. Мотается 2х1500 витков проводом 0,15мм.
Спасибо сказали Mehanikc
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
1 мес. 1 нед. назад от doktorsvet.
Уголок начинающего радиолюбителя #236895

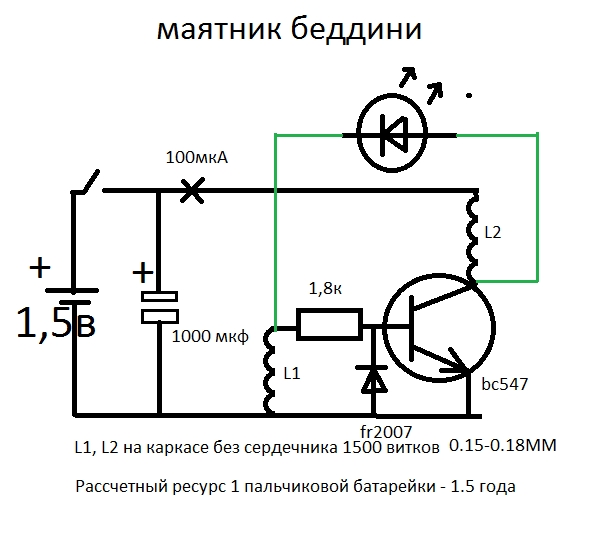

Дальше паяем вот такую схему:
Светодиод будет мигать при каждом движении магнита, одновременно он уменьшает мощность маятника. без светодиода машет слишком сильно.

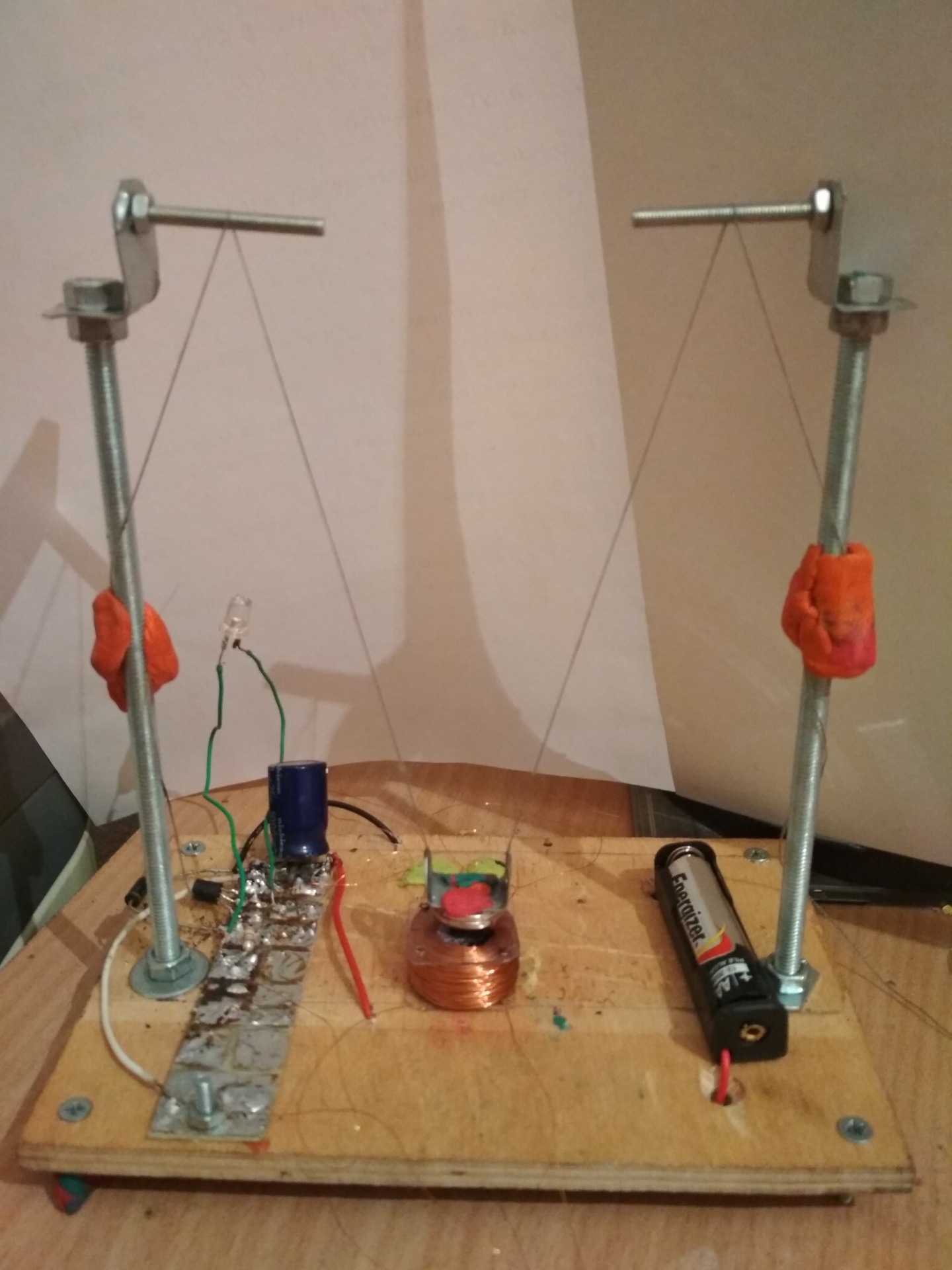

Ну и как финал, маятник собран на стенде, работает уже 2 месяца. Расход в импульсе 300мкА. на постоянке - 100мкА. рассчетное время работы от пальчиковой батарейки 1,5 года...
Светодиод будет мигать при каждом движении магнита, одновременно он уменьшает мощность маятника. без светодиода машет слишком сильно.
Ну и как финал, маятник собран на стенде, работает уже 2 месяца. Расход в импульсе 300мкА. на постоянке - 100мкА. рассчетное время работы от пальчиковой батарейки 1,5 года...
Спасибо сказали Mehanikc, ЖекаК, Ahrimed
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
1 мес. 1 нед. назад от Gonchar.
Уголок начинающего радиолюбителя #236904
День дню передает речь, и ночь ночи открывает знание.
(Псалтирь 18:3)
(Псалтирь 18:3)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236905
А теперь к делу: при обмотках 2х1500витков - нормальных качерных импульсов нет, там все уходит на работу маятника. (фактическая рекуперация 51%)
Если уменьшить количество витков коллекторной катушки до 300 витков, то расход увеличивается до 2мА в импульсе, приходится добавлять больше магнитов на маятник чтобы работало, но суть не в этом, при правильной настройке появляются четкие пачки импульсов по типу качерных амплитудой до нескольких сотен вольт, думаю этим радиантом можно заряжать акум, при подборе сопротивления можно схему загнать в режим автогена, но там зависит от сопротивления нагрузки - много возни. (на 300 витках рекуперация в кондер 64%).
Если уменьшить количество витков коллекторной катушки до 300 витков, то расход увеличивается до 2мА в импульсе, приходится добавлять больше магнитов на маятник чтобы работало, но суть не в этом, при правильной настройке появляются четкие пачки импульсов по типу качерных амплитудой до нескольких сотен вольт, думаю этим радиантом можно заряжать акум, при подборе сопротивления можно схему загнать в режим автогена, но там зависит от сопротивления нагрузки - много возни. (на 300 витках рекуперация в кондер 64%).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236907
одно и тоже
yandex.ru/images/search?lr=101271&source...омеханические%20часы

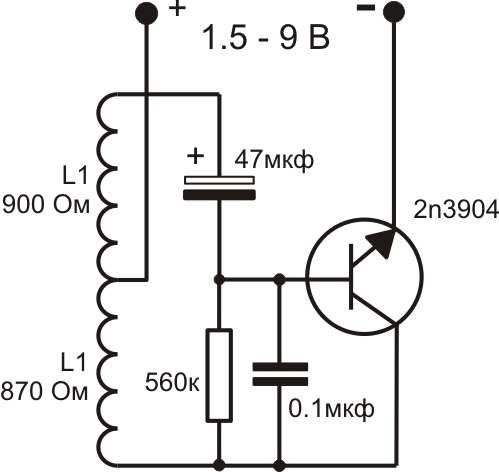

и кстати бедини с них схему и спёр. ток потребления 0.150 ма
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
1 мес. 1 нед. назад от doktorsvet.
Уголок начинающего радиолюбителя #236908
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236910

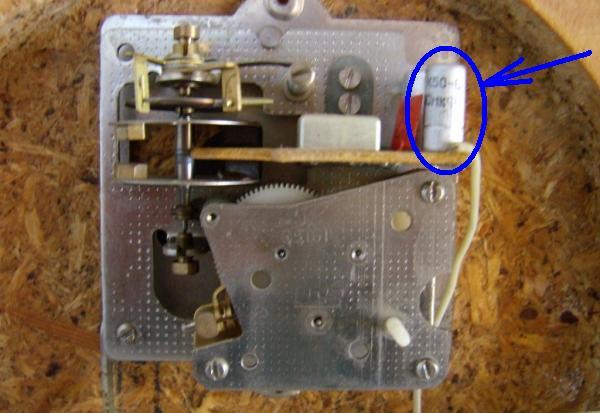

часы питались от одной батарейки которой хватало на 2-3 года
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236911
ну так тут-то беддини - можно зарядить мимоходом второй аккум - хватит не только на 3 года...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1 мес. 1 нед. назад
Уголок начинающего радиолюбителя #236912
вряд ли хватит на зарядку аккумулятора, и как обнаруживается радиант?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
