Вопросы по Тесластроению

Святослав пишет: Мужики, кто скажет, что лучше применить в генераторе прямоугольных импульсов , тиристор, симистор или транзистор для работы на 10 кгц,
Может у кого есть простенькая схемка с их последовательным включением.
Жаль, что реле таких не бывает.

Или вот схема Ступникова, на NE555, с драйвером на транзисторах, для ускорения закрытия, открытия мосфита, для получения прямоугольных ВЧ импульсов. Только ошибочка не большая в схеме драйвера, КТ973 транзистор n-p-n, стрелка в обратном направлении должна быть нарисована. И выше качер, который удобно для Теслы использовать, только на мой взгляд качер на мосфите лучше работает.

У меня 2 - е предложение
Мотаем катушку, одевем ее на тТ, замыкаем накоротко, измеряем пельтье ток
Мотаем бифиляром, замыкаем накоротко
Мотаем безиндукьивный бифиляр накоротко
Мотаем кадуцием накоротко

29jay пишет: У меня 2 - е предложение
Мотаем катушку, одевем ее на тТ, замыкаем накоротко, измеряем пельтье ток
Мотаем бифиляром, замыкаем накоротко
Мотаем безиндукьивный бифиляр накоротко
Мотаем кадуцием накоротко

завтра проверю все варианты,биф есть намотанный но не безиндуктивный, не помню кто писал померять емкость незамкнутых концов(биф по Тесле) и индуктивность после замыкания -по таким расчетам LC =189 кГц, но от гена не проверял еще....но думаю биф надо будет перемотать-подогнать на частоту вв в четверть или полволны- проверю оба варианта на ток кз..., незнаю правда должно ли там что- то показать, так как некоторые ребята биф используют как индуктор - в разных схемах....

Aligator пишет:

29jay пишет: У меня 2 - е предложение
Мотаем катушку, одевем ее на тТ, замыкаем накоротко, измеряем пельтье ток
Мотаем бифиляром, замыкаем накоротко
Мотаем безиндукьивный бифиляр накоротко
Мотаем кадуцием накоротко

завтра проверю все варианты,биф есть намотанный но не безиндуктивный, не помню кто писал померять емкость незамкнутых концов(биф по Тесле) и индуктивность после замыкания -по таким расчетам LC =189 кГц, но от гена не проверял еще....но думаю биф надо будет перемотать-подогнать на частоту вв в четверть или полволны- проверю оба варианта на ток кз..., незнаю правда должно ли там что- то показать, так как некоторые ребята биф используют как индуктор - в разных схемах....

Корткозамкнутый экран каоксиальной "гранаты", жила свободная

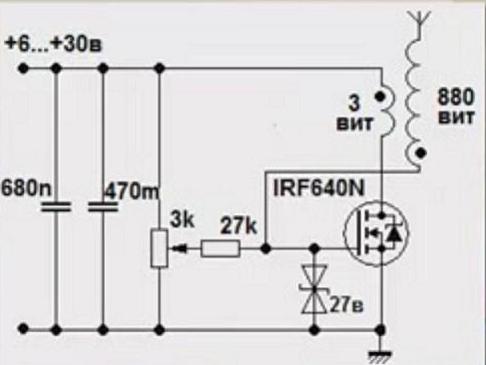

Вот эта схема на мосфите хорошо себя показала... Транзистор использовал IRFP450А, при питании 12...16 В работает устойчиво.

По мне так лучше биполярника однозначно, меньше греется, больше напряжение на выходе...

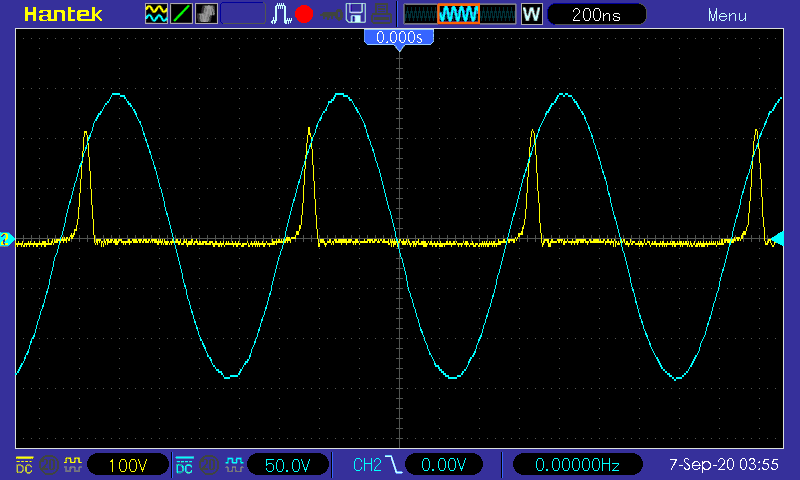

Желтый это напряжение на индукторе, голубой возле катушки, питание 16 В.

Aligator пишет:

29jay пишет: У меня 2 - е предложение
Мотаем катушку, одевем ее на тТ, замыкаем накоротко, измеряем пельтье ток
Мотаем бифиляром, замыкаем накоротко
Мотаем безиндукьивный бифиляр накоротко
Мотаем кадуцием накоротко

завтра проверю все варианты,биф есть намотанный но не безиндуктивный, не помню кто писал померять емкость незамкнутых концов(биф по Тесле) и индуктивность после замыкания -по таким расчетам LC =189 кГц, но от гена не проверял еще....но думаю биф надо будет перемотать-подогнать на частоту вв в четверть или полволны- проверю оба варианта на ток кз..., незнаю правда должно ли там что- то показать, так как некоторые ребята биф используют как индуктор - в разных схемах....

Реальная частота будет в районе 370 КГц

Aligator пишет: друзья давайте любые предположения буду проверять.....так много просмотров и так мало ответов....

Когда-то читал, что ток в 5 ампер при частоте 50 Гц разогревает провод диаметром 0.3 мм, а такой же по величине ток, но при частоте в 25 кГц уже не разогревает этот же тонкий провод, т.е. прекрасно держит нагрузку.
Существующие сегодня сварочные инверторы в первом цикле преобразования создают высокое напряжение от 60 000 до 100 000 V. Далее производится снижение напряжение до требуемого. С понижением напряжения значительно увеличивается его сила (мощность) . Это и есть ключевой момент в инверторах. Как не крути, а домашняя сеть, к которой подключаем сварочные инвертора максимум позволяют взять 16-25 Ампер, а инвертор на выходе выдаёт 180-200 А, Такую мощность нельзя взять напрямую из домашней сети.

Резонансную катушку Тесла делают много людей, но я не встречал посты, в которых писали о последующем понижении энергии с этой катушки.
Aligator В этом направлении не экспериментировал?

PS Давно не видел эта картинку, а сегодня встретил. Может быть будет интересна:

ksp пишет: Резонансную катушку Тесла делают много людей, но я не встречал посты, в которых писали о последующем понижении энергии с этой катушки.
Aligator В этом направлении не экспериментировал?

не делают потому что лампочки гореть не будут, тогда все поймут что это развод., а так у всех тутошних демонстраторов на выходе горят лампочки. идёт бурное обсуждение а потом чел исчезает поняв как жидко он обо.....я
эт типа того, слева лампочки горят а вот справа уже не будут, и естественно самозапита не будит

Юрий М пишет:

ksp пишет: Резонансную катушку Тесла делают много людей, но я не встречал посты, в которых писали о последующем понижении энергии с этой катушки.
Aligator В этом направлении не экспериментировал?

не делают потому что лампочки гореть не будут, тогда все поймут что это развод., а так у всех тутошних демонстраторов на выходе горят лампочки. идёт бурное обсуждение а потом чел исчезает поняв как жидко он обо.....я
эт типа того, слева лампочки горят а вот справа уже не будут, и естественно самозапита не будит

Вложение не найдено

Я думаю на шине образована стоячая волна и с нее делается как бы сьем, такой опыт проводил Сергей Дейна, там подробно расказано и показано у него, ну и Романов показывал как снимать со стоячей- это штырь внутри вв с кз витком далее идет AL труба ,на ней две катухи (по смиту) , или такое полуфейковое видео от *Пашутки* -у него на приемной вместо индуктора AL труба с ферритами на которых катушка, далее согласующий транс(понижающий) -как по мне тот же принцып...Где ошибся -поправьте...

Aligator пишет:

Вложение не найдено

Я думаю на шине образована стоячая волна и с нее делается как бы сьем, такой опыт проводил Сергей Дейна, там подробно расказано и показано у него, ну и Романов показывал как снимать со стоячей- это штырь внутри вв с кз витком далее идет AL труба ,на ней две катухи (по смиту) , или такое полуфейковое видео от *Пашутки* -у него на приемной вместо индуктора AL труба с ферритами на которых катушка, далее согласующий транс(понижающий) -как по мне тот же принцып...Где ошибся -поправьте...

Скорее всего она и есть, подкова по принципу напоминает кадуций только в упрощенной форме, узел тока и пучности напруги.
