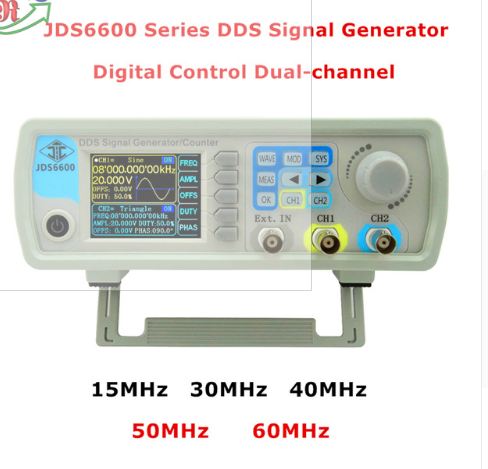

В поднебесной есть довольно знаменитая фирма, которая в прошлом году выбросила на рынок двухканальный генератор частоты.
Приобрёл на алиэкспресс (цена с барыгами разница в 3-4 раза).
Это официальный магазин производителя.
ru.aliexpress.com/store/product/RD-JDS66...2.0.0.13ff60707lqRpp
Описывать все вкусняшки не буду, так как на просторах интернета большое количество положительных отзывов.

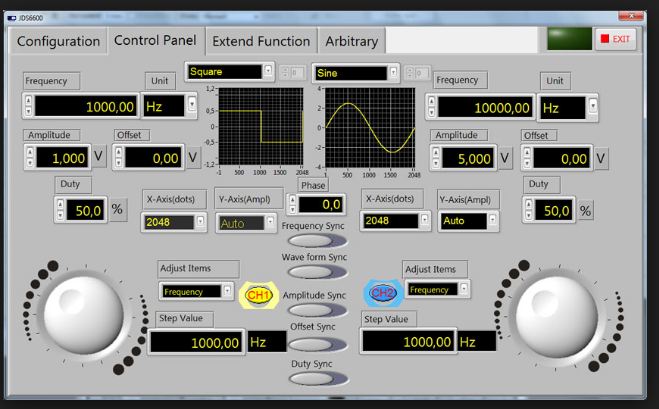

Есть возможность управления с компьютера, и создания в нём своей формы волны, с записью в память.

Отличный генератор, пользуюсь именно таким, у меня версия до 30 мГц.

Пока есть время решил поговорить на тему ns генераторов которые работают от 12 вольт и стоят сущие копейки по сравнению с дорогими микрухами компораторами. Один из таких я собрал чисто для проверки китайских деталей. Он есть на данном сайте это генератор Дорохов А. П. файл ниже



Вообще самый простой не убиваемый генератор ns. Детали вообще не критичны. Импульсы 30-50-100ns фронты 15ns от частоты импульс не меняется как вкопаный но я делал с деталей которые были под рукой можно и по круче.

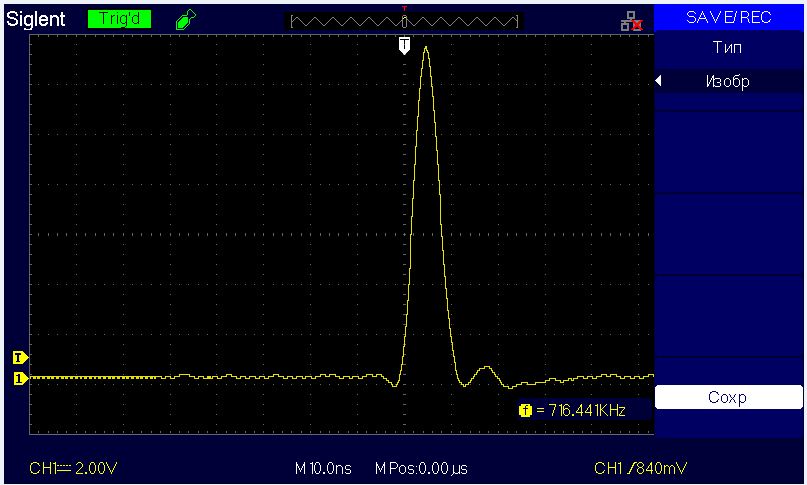

Вот осцилка извиняюсь за качество.

У кого есть вопросы советы по данной схеме? У меня собрана из мусора не SMD потому что зрение не то.

Немного о нормальном разряднике

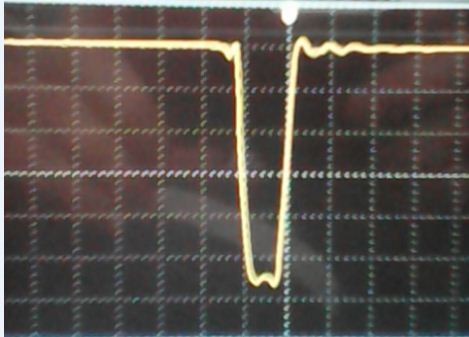

Ширина клетки 50ns выбрал среднее значение амплитуда 12 вольт проверял драйверы UCC37321 с инверсией есть разница

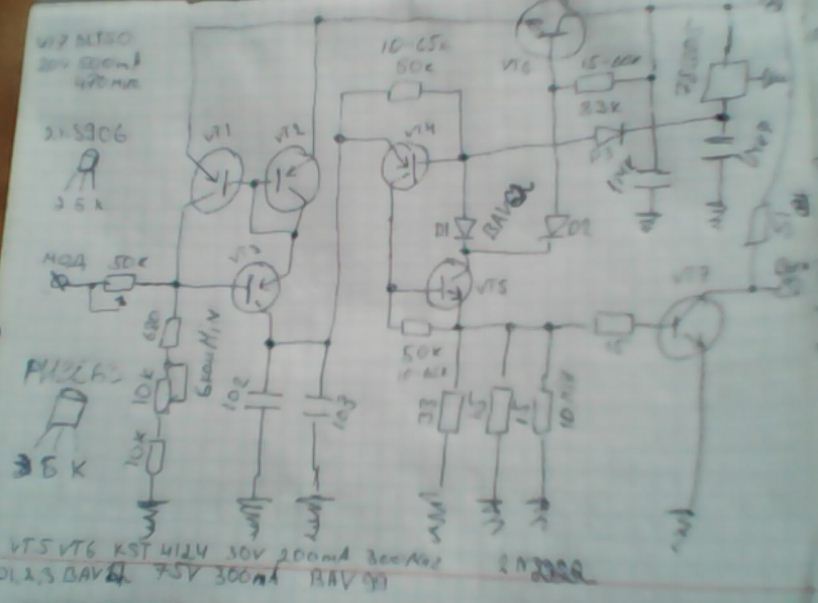

Хоть никому это и не нужно как понимаю но все же уточню нюансы по мусору значит транзисторы стоят P-N-P 2n3906 и N-P-N 2n222 на выходе я поставил N-P-N PN3563

Все проверено на практике много лет подряд пользовался этой схемой для проверки драйверов все работает стабильно там от 10 до 60 Ком без искажений вот моя запись в тетраде но пока нечем сфоткать качкственно



Пользовался также для раскачки некоторых схем на гт338
