Генераторы ns для БТГ

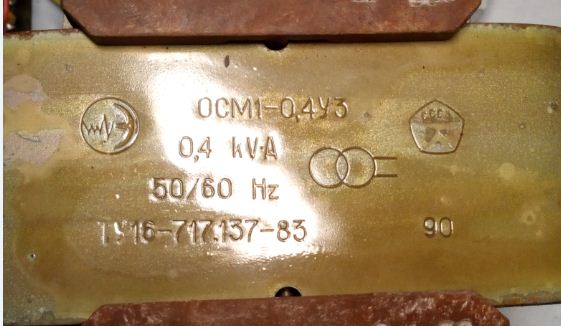

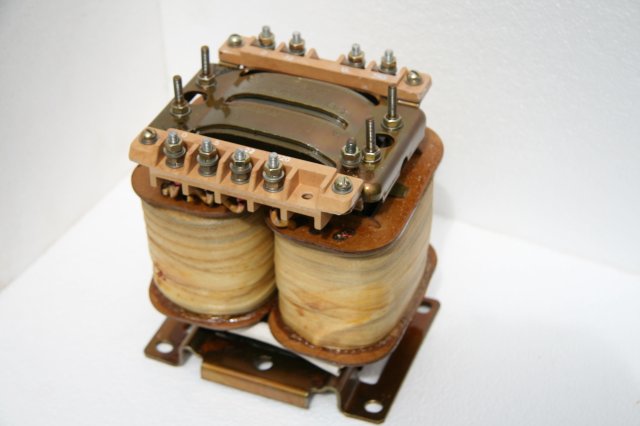

В качестве дросселя транс на фото. Дроссель от ДРЛ или мелкий трансформатор можете не ставить будет работать очень плохо или вообще не будет.

mobilayzer пишет: В качестве дросселя транс на фото. Дроссель от ДРЛ или мелкий трансформатор можете не ставить будет работать очень плохо или вообще не будет.

У меня есть ОСМ-1,6У3 с выводами на 5, 12, 22, 110 и 220в. Какие из выводов лучше задействовать? Спасибо!

ОСМ-1,6У3 мощность что надо а от индуктивность маловата нужно чтоб обмотка была 660 вольт а у вас получается если все обмотки соединить последовательно получится 364 вольта что маловато эффект прощупывается слабо. Соединяйте 220 и 110 последовательно. Лавинные если кт315 то нужно их подбирать на одно напряжение срабатывания. Полевик IRF710 IRF740 IRF840.

IRF740 нет в наличии, 740 и 840 есть и не только такие. Много всяких, от отечественных до полевых и IGBT на десятки ампер и напряжением до 1200в. Есть еще ЛАТРы на 9А 3шт. и еще 1 ОСМ-1,6У3. Еще один был на 0,63кВт., но я его переделал уже под свои нужды. А 315 каким образом вы подбираете? Тоже хорошая пригоршня лежит. А П213-14-15-16-17 около полу-тысячи новых лежит. Вроде бы и не нужны и выбросить жалко!

Всех с наступающим НОВЫМ ГОДОМ!!! Здоровья, мира, благополучия и успехов во всех начинаниях!!!

Подбор n-p-n транзисторов по схеме в посте #88883 ставишь вольтметр после диодного моста резисторы на макс и на выход осциллограф развертка на 50ns потихоньку крутим латр смотрим момент срабатывания обычно это 40-180 волт смотрим вольтметр при каком напряжении начал работать и сортируем. Развязывающий трансформатор стоит для того чтобы можно было тыкать с схему осциллограф.

Может я и ошибаюсь, НО...... по моему нет смысла подбирать их по одинаковому напряжению пробоя, ведь они включены последовательно в схеме!!! А вот набрать их на нужное напряжение пробоя, типа динистора, разрядника, варистора, супрессора - это совсем другое дело! И, как не крути, тут тоже работает ОЭДС! Спорить ни с кем не собираюсь! Автору, если интересно будет, могу описать в личке принцип работы сего чуда! Но уже после праздников! Удачи всем!!!

realstrannik.com/media/kunena/attachments/3506/64536.JPG
Судя по этой осцилограмме, идёт медленное закрытие, поэтому при малоиндуктивных дроселях будет много, видемо потерь. Думаю, можно поставить быстрый драйвер и эфект получиться тот же самый, только с быстрым закрытием. Например транзистор можно IRF710, IRF610, а лучше какой нибудь поновее с меньшей ёмкостью при том же сопротивлении, и драйвер можно IR2110 или TC4452 или на крайний случай TC4420, думаю. Если надо.

mobilayzer пишет: ОСМ-1,6У3 мощность что надо а от индуктивность маловата нужно чтоб обмотка была 660 вольт а у вас получается если все обмотки соединить последовательно получится 364 вольта что маловато эффект прощупывается слабо. Соединяйте 220 и 110 последовательно. Лавинные если кт315 то нужно их подбирать на одно напряжение срабатывания. Полевик IRF710 IRF740 IRF840.

Если есть возможность, то попробуй поставить выходной трансформатор звука от любого старого телевизора или радиолы. Что нибудь типа ТВЗ-1-9, ТВ-3Ш. У них индуктивность от 8-9 и до 15Гн. доходит!

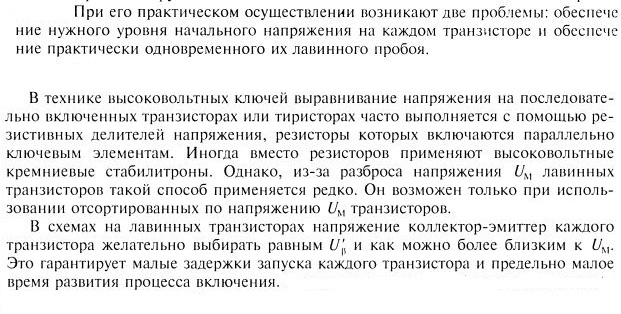

Насчет сортировки. В книгах В. П. Дьяконова

Явление возникновение дополнительного индукционного тока в проводнике при всяком изменении основного тока называется самоиндукцией.
При нарастании тока в катушке индуктивности появляется эдс самоиндукции и течет индукционный ток, направленный против основного тока (препятствует нарастанию тока). А от методы борьбы,,,,,
