Генераторы ns для БТГ

2 года 10 мес. назад
remell
Завсегдатай
Завсегдатай
Сообщений: 234
Больше
Генераторы ns для БТГ #88887
Огромнейшее спасибо топикстартеру за поднятую тему. Сам давно хотел создать такую же. Пока кроме лавинного пробоя ничего путнего не получается.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
RLC
Новый участник
Новый участник
Сообщений: 16
Больше
Генераторы ns для БТГ #88888

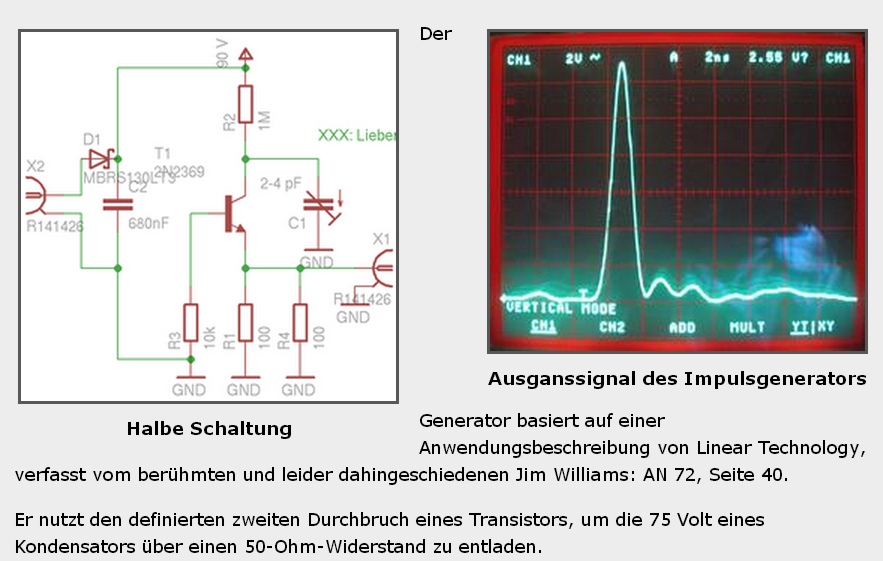

Как то так.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
Vitaliy
Новый участник
Новый участник
Сообщений: 14
Больше
Генераторы ns для БТГ #88918
Сделал наносекундный генератор по схеме Белкина использовал транзистор IRF740 диод 6А10 и маленькое ферритовое кольцо. Получился импульс в 740 В амплитудой и 20 наносекунд длительности. Если кто-то делал подобную схему подскажите, пожалуйста, как получить более короткий импульс с более высокой амплитудой. Фото прилогаю.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
Vitaliy
Новый участник
Новый участник
Сообщений: 14
Больше
Генераторы ns для БТГ #88919
20 ns
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
tak
Завсегдатай
Завсегдатай
Сообщений: 183
Больше
Генераторы ns для БТГ #88924

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад
mobilayzer
Живу я здесь
Живу я здесь
Сообщений: 433
Больше
Автор темы
Генераторы ns для БТГ #88987
Почти все эти и другие генераторы основаны на больших микросхемах на гетеропереходных гигагерцовых и даже террагерцовых интегральных полевых транзисторах по уровню выходных напряжений и токов оказываются совершенно не применимы для большинства случаев я уже не говорю о цене так что большой интерес все еще представляют лавинные транзисторы с рабочими напряжениями сотни вольт.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 10 мес. назад 2 года 10 мес. назад от mobilayzer.
mobilayzer
Живу я здесь
Живу я здесь
Сообщений: 433
Больше
Автор темы
Генераторы ns для БТГ #89078

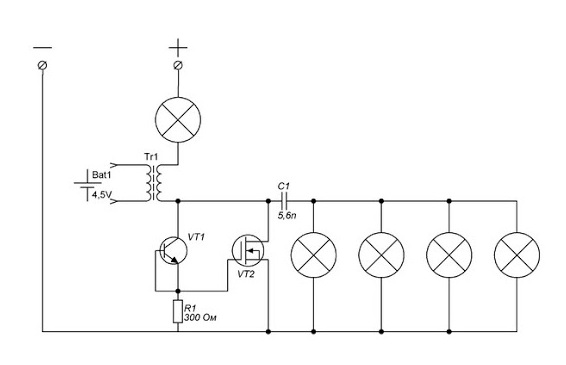

Перебрал старичков кт315 разброс у них большой один лавинит при 60 другой 80 третий 100 вольт вне зависимости от буквы. Тогда как 2N2222 2N3904 один в один одинаковые правда я штук по 5 каждых пробовал. Когда перебрал кт315 решил заодно на скорую руку сварганить одну из схем см.рис. все работает прекрасно позже выложу осциллограммы.

Вложения:
Спасибо сказали Виталий, diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 9 мес. назад 2 года 9 мес. назад от mobilayzer.
mobilayzer
Живу я здесь
Живу я здесь
Сообщений: 433
Больше
Автор темы
Генераторы ns для БТГ #89194

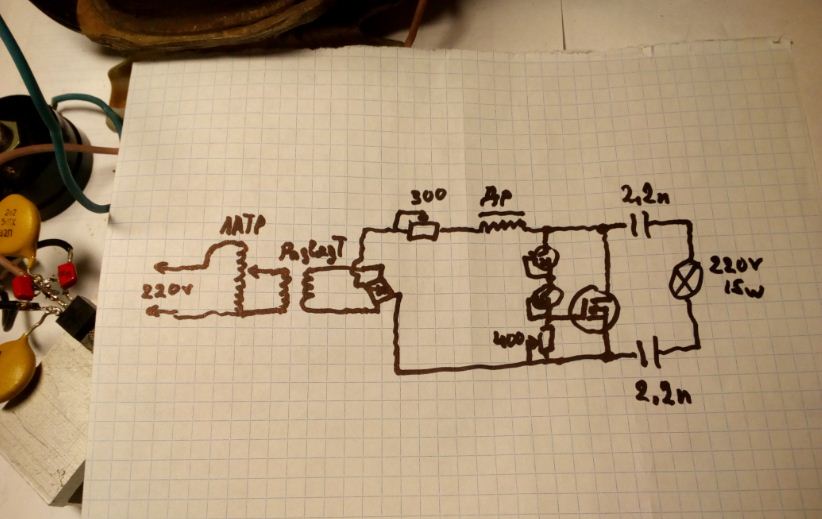

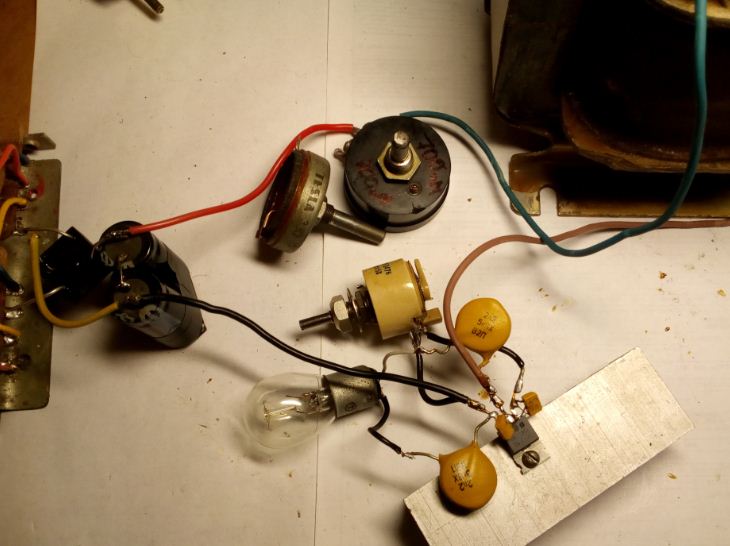

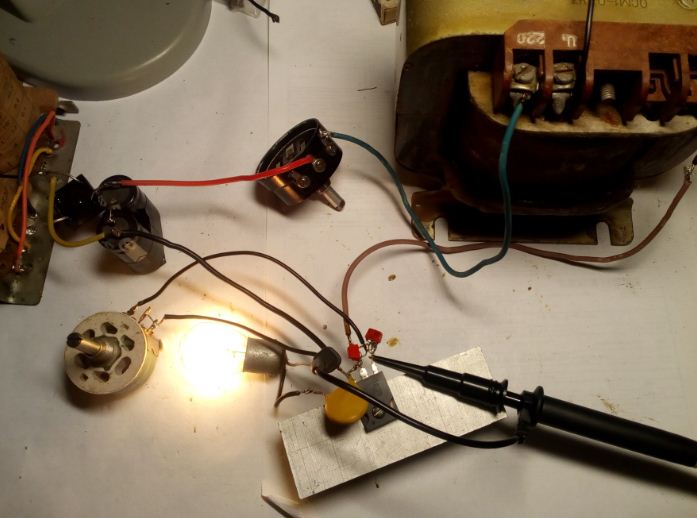

Продолжим далее значить чтобы получить высокий кпд дроссель должен быть большой индуктивности как выяснилось опытным путем нужен ОСМ-1 с первичной обмоткой 660 как минимум. У меня только 380 поэтому пришлось поставить ограничивающий резистор. Транзисторы в лавинном режиме включены последовательно 2N2222 или КТ315 или любые другие n-p-n в общем сотрите осциллограммы. Устройство может использоваться как часть устройства БТГ Капанадзе.
Спасибо сказали diod, val_128, korney

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 9 мес. назад
diod
Живу я здесь
Живу я здесь
Сообщений: 1155
Больше
Генераторы ns для БТГ #89201
Какой марки использовался основной транзистор? Спасибо!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 9 мес. назад
mobilayzer
Живу я здесь
Живу я здесь
Сообщений: 433
Больше
Автор темы
Генераторы ns для БТГ #89205
Осциллограмма снята с IRF710.
