Клесов индукционный котел - практика

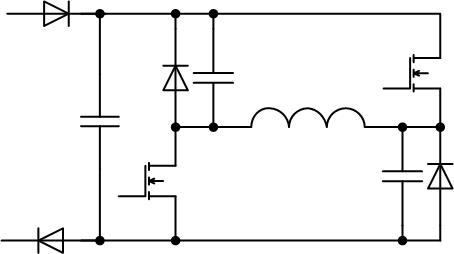

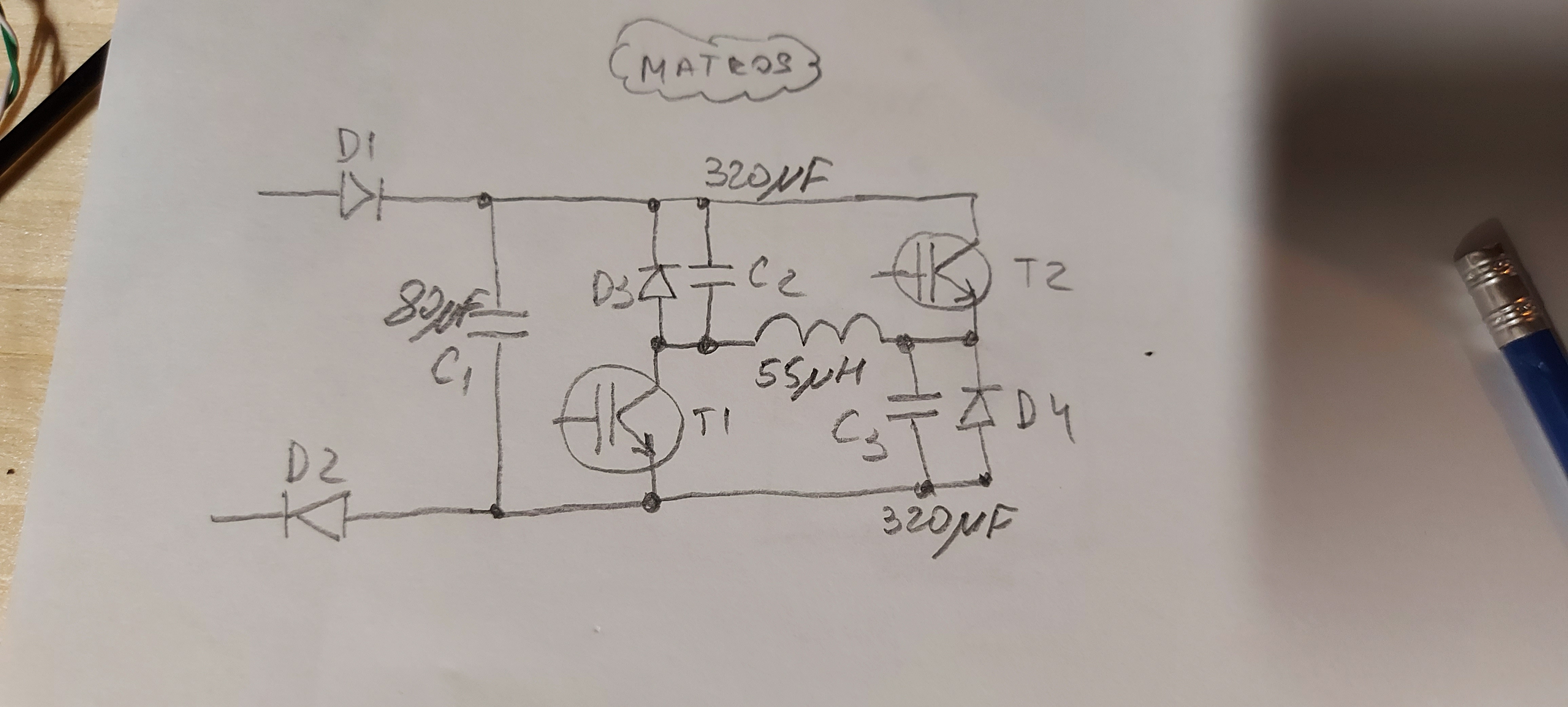

matros пишет: Перерисовал в удобоваримый вид.

Проверил схему Матроса,
мне показалось что эта схема намного лучше схемы Клесова

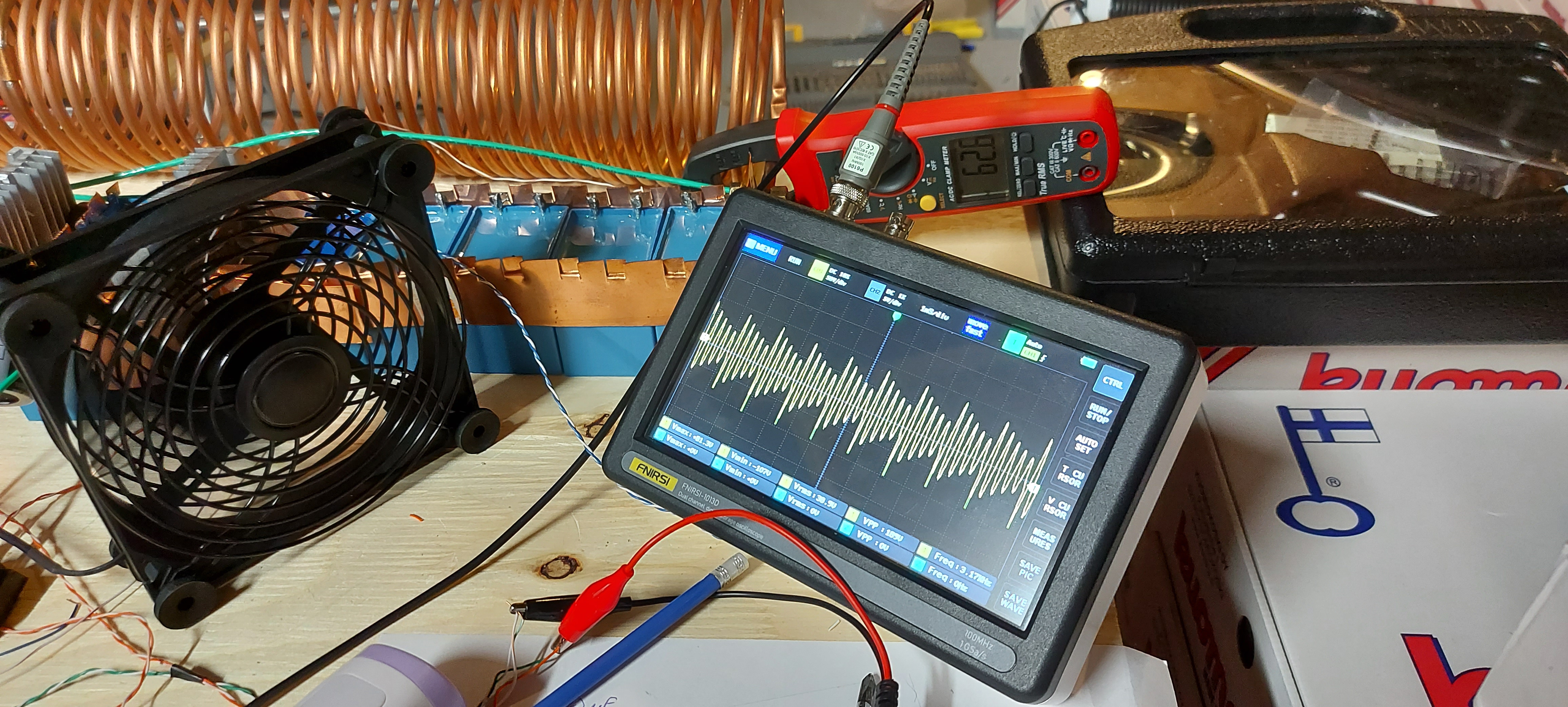

ток почти не жрет, качается отлично, детали холодные

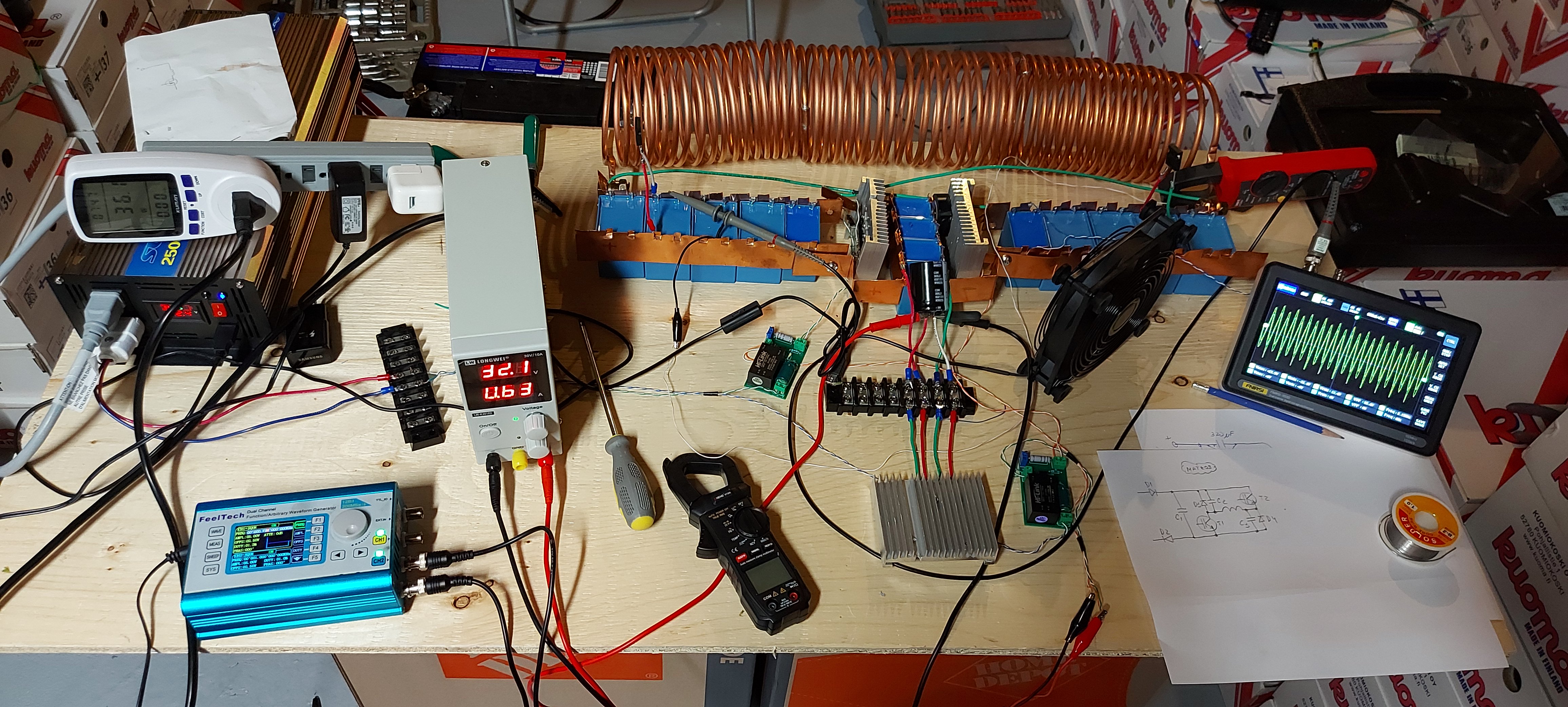

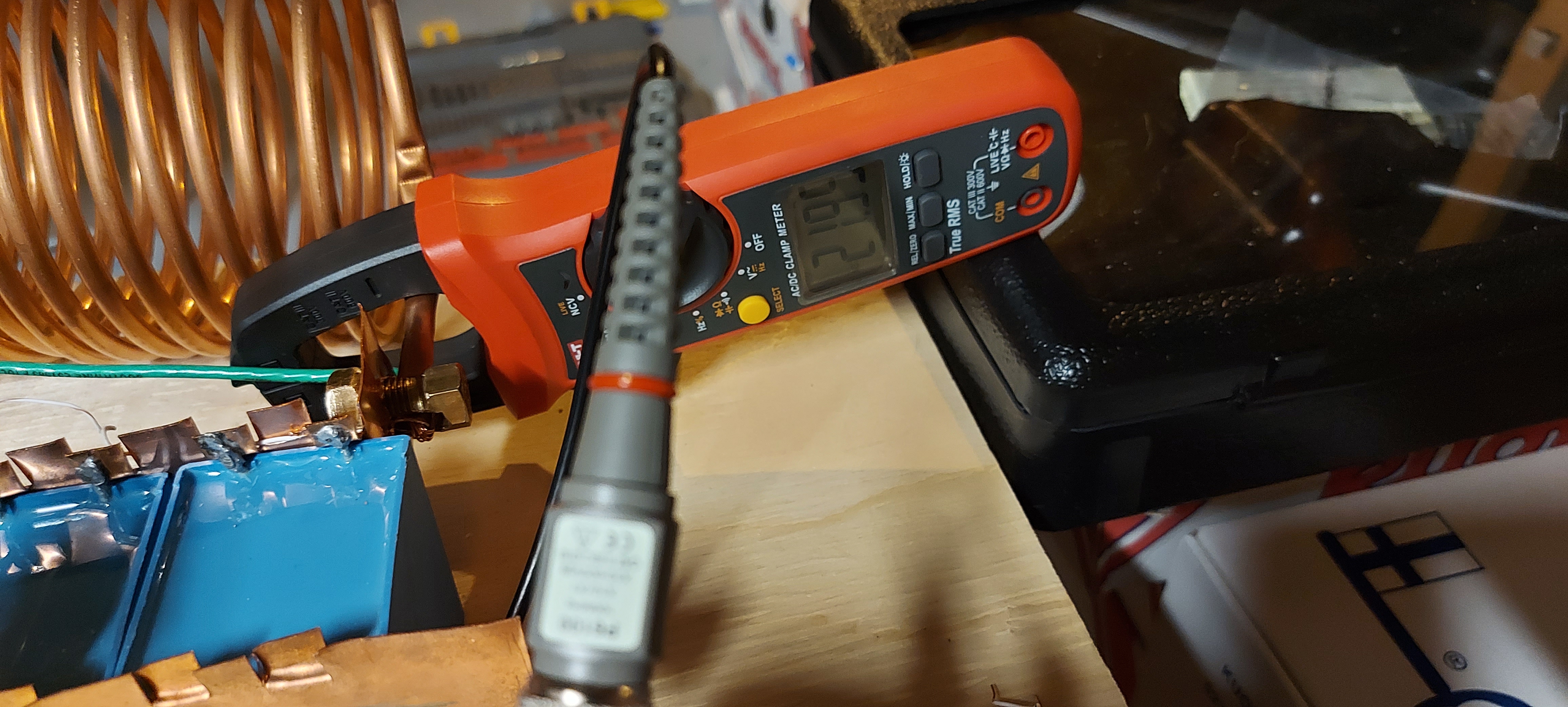

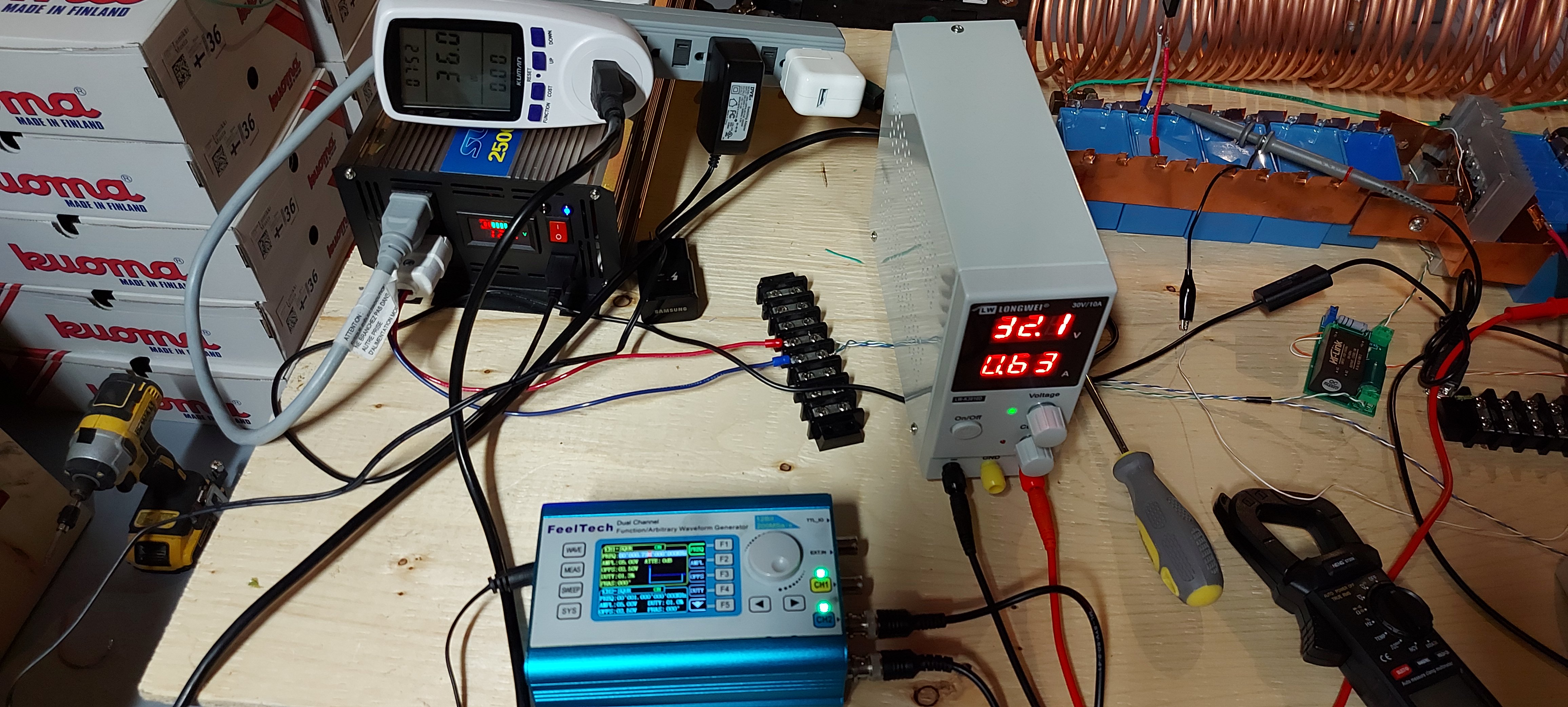

на моем блоке питания макс 32в ток 0.6а 20Вт, ток в контуре 22а
завтра буду поднимать напряжение от латра

хотел уже завязывать с Клесовым, хоть какая-то надежда появилась

я еще подумал что щас открываются транзистры одновременно,
возможно есть другие варианты накачки, попеременно со сдвигом фазы

Ну я ток дополнил предложение диода

Osbourne Если соберешь НЧ ключ тиристорный для сброса накопленной конденсатором энергии в нагрузку, то будет еще интересней! Напрямую вешать нагрузку на накопительный конденсатор НЕЛЬЗЯ! У тебя ключевание индуктивности должно забирать минимум энергии источника, то есть как работа трансформатора все время на ХХ. Синхронность открытия-закрытия транзисторных ключей очень важна, ну и подбирать конечно под определенную индуктивность дросселя длительность открытого состояния ключей и паузы после их закрытия, а так-же частоты этих импульсов для максимальной отдачи в накопитель при минимальном потреблении от источника. И только после определенного напряжения на накопителе снимать через НЧ ключ на нагрузку!

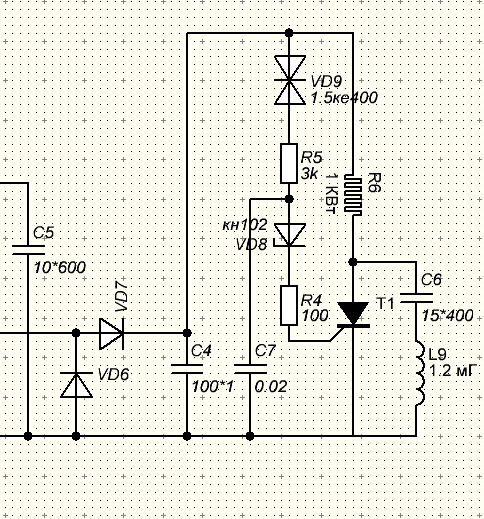

Делал вот такой съем тириком с кондера, по достижению определенного напряжения на кондере.


получалось,
cloud.mail.ru/public/Akcx/id7yCGMJz
Видео с осцилками не смог найти к сожалению

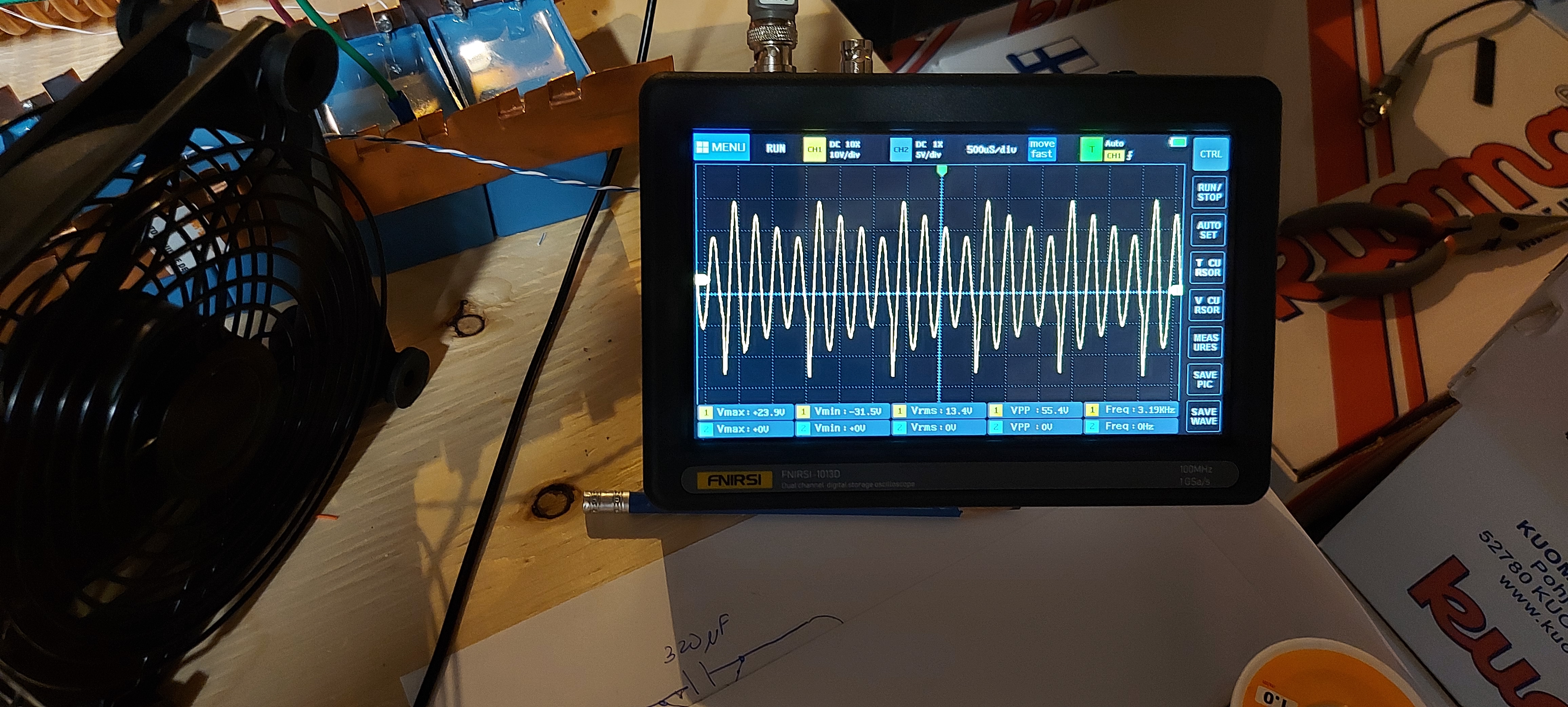

Осборн на контуре рмс 13.4 в и ток 22а получается моща 294ватта в контуре при 20 ватах потребления

matros пишет: Осборн на контуре рмс 13.4 в и ток 22а получается моща 294ватта в контуре при 20 ватах потребления

Да, щас попробую поднять вольтаж


Проверил без диодов на кондерах, работает также хорошо

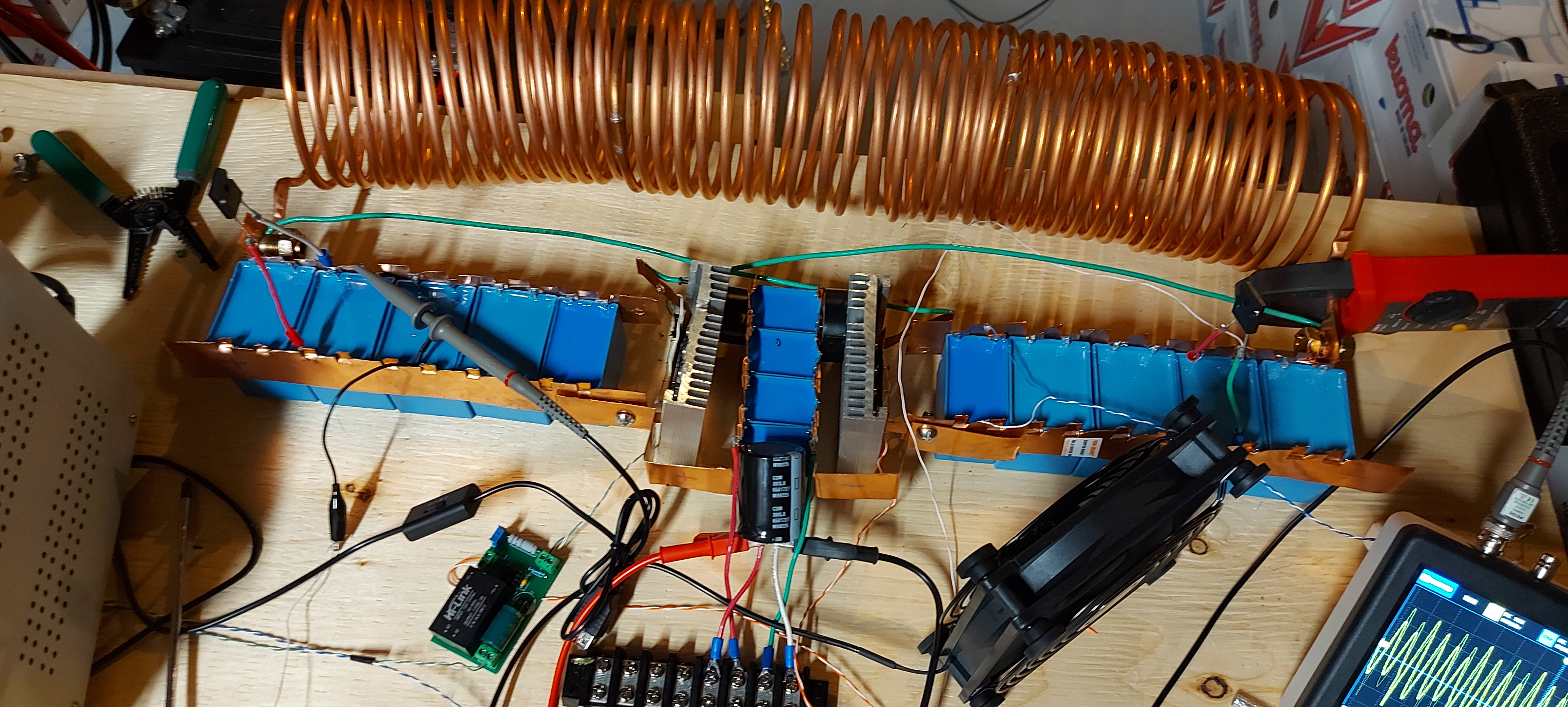

проверил схему Матроса на большей мощности

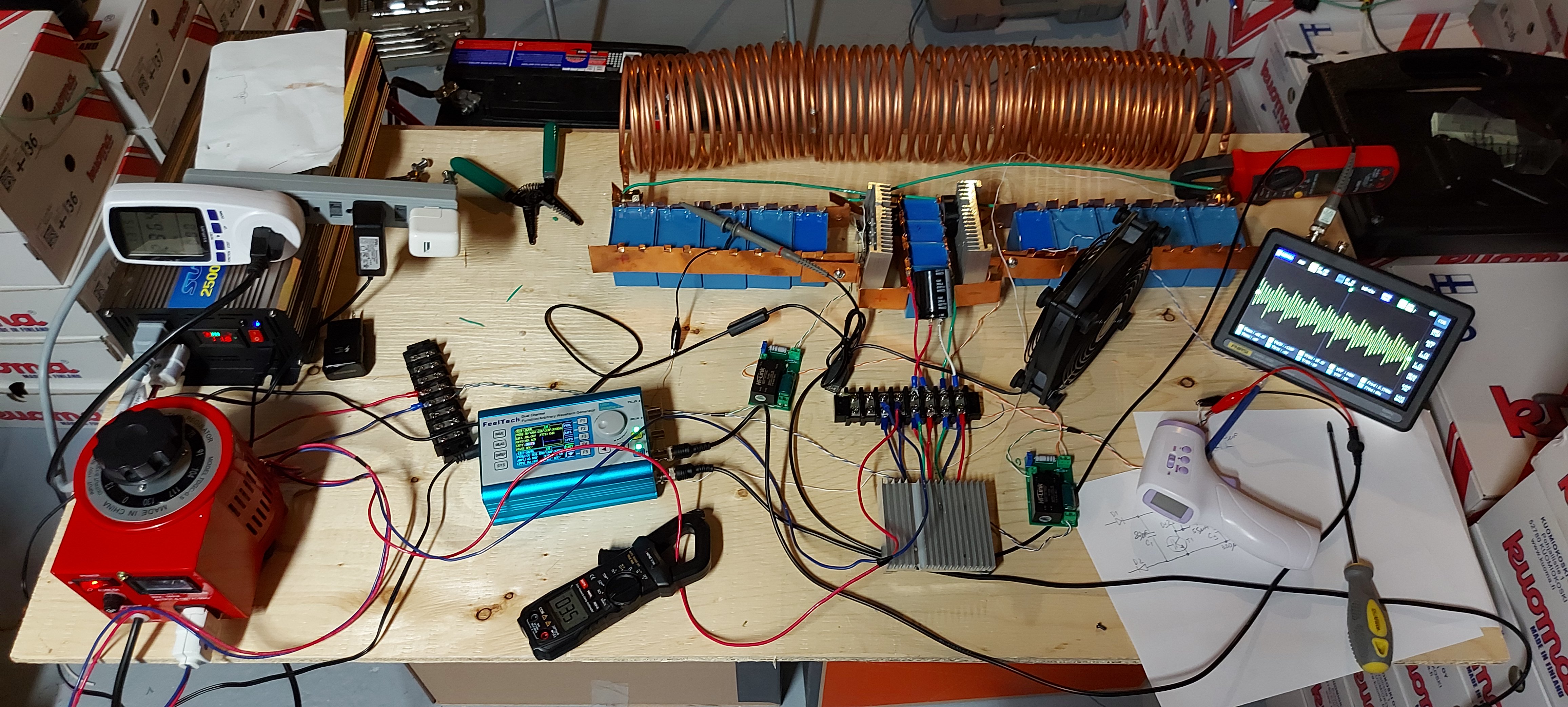

потребление в районе 240Вт, напряжение питания через латр 67в, ток 3.5а

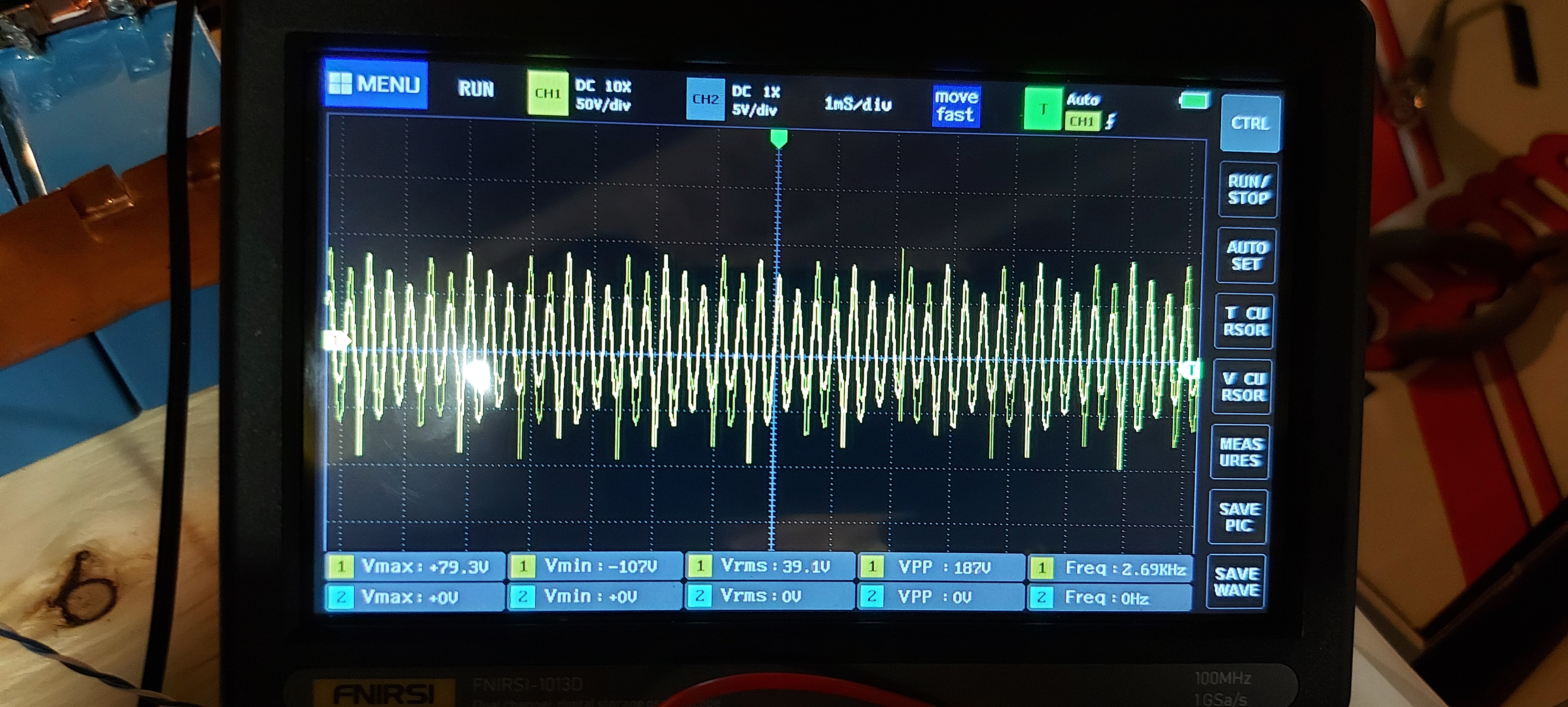

в контуре амплидтуда 187в, 40в RMS ток 62а, в контуре крутится 2500Вт, виртуальная эффективность 10.4

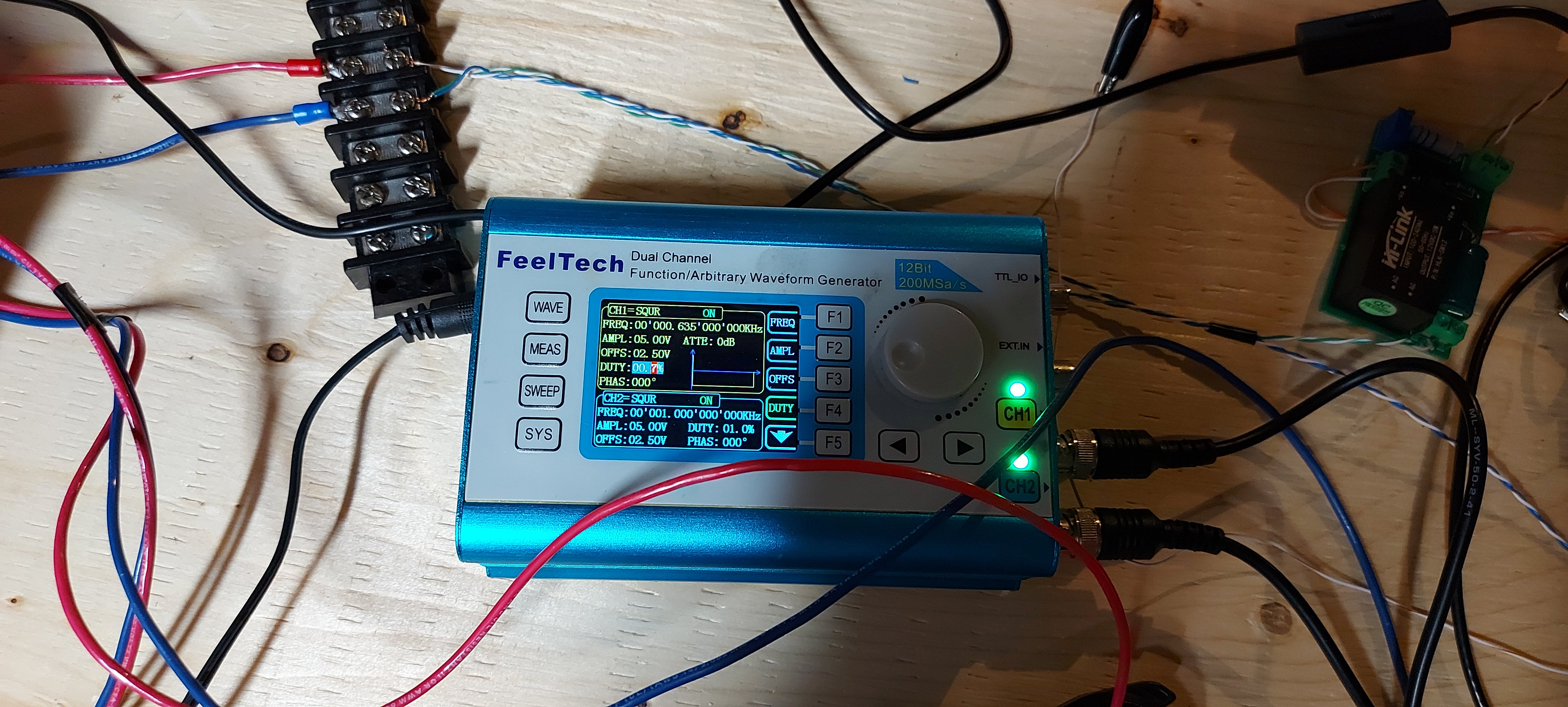

частота накачки 635Гц, скважность 0.7%

схема опыта теперь такая



думаю что остановлюсь на этом варианте, бенефит тут щадящий режим транзисторов, ничего особо не греется из деталей, малое потребление

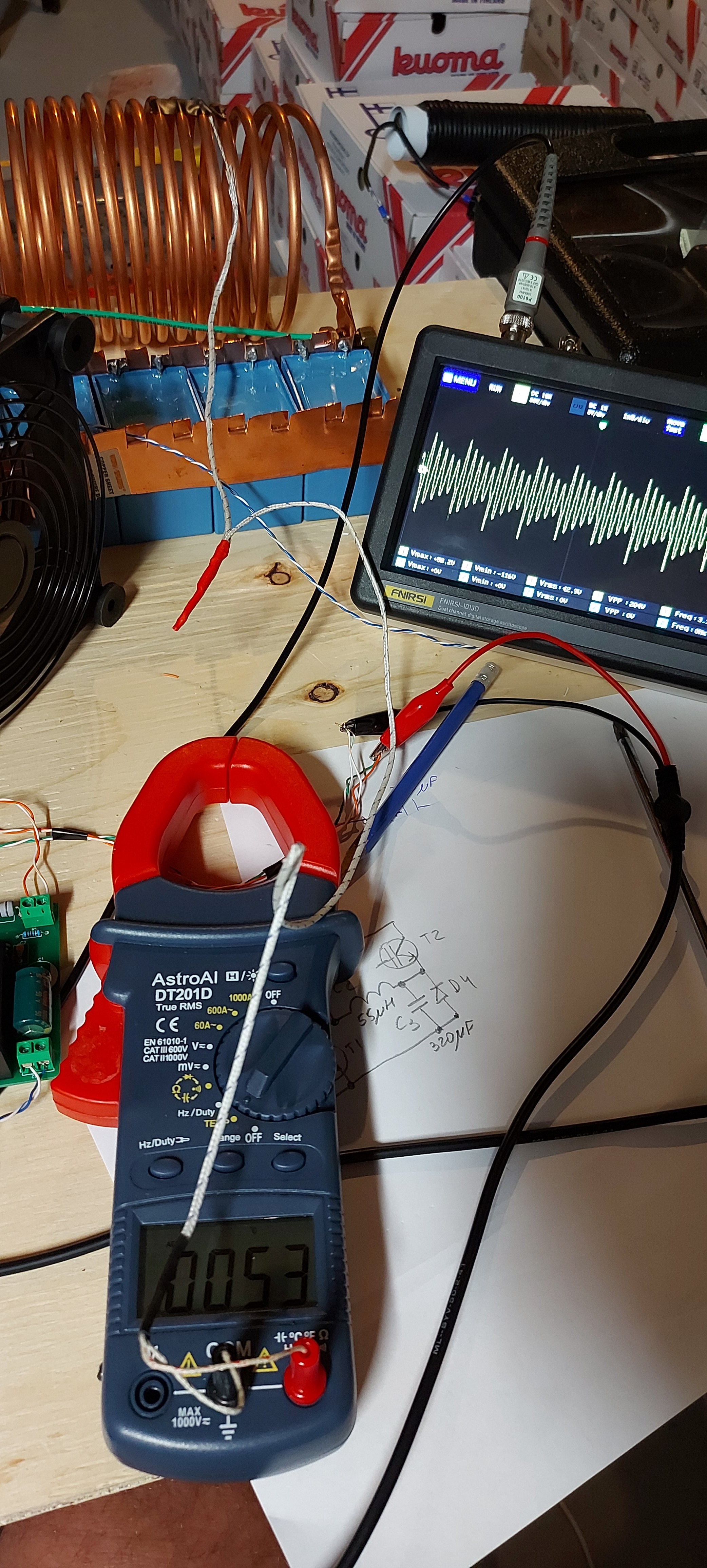

температура индуктора 53 градуса

Была тема Игорька (царствия ему небесного) по отоплению на трубах, кто помнит.
Схему если нужно найду.
Вот мой эксперимент нагрева на алюминиевой шине. Скажите много ли отличий от обсуждаемого здесь? За исключением наличия в схеме Игорька развязывающего транса.
cloud.mail.ru/public/7S2P/7WoHab469

Диод последовательно батарейки 1,5в греется до 75°С,
"Если каждый из диодов имеет максимальное обратное напряжение 100 В, то для всего соединения этот параметр возрастает троекратно и равняется 300 В. Постоянный прямой ток при этом не меняется." ©

Romus77 пишет: Была тема Игорька (царствия ему небесного) по отоплению на трубах, кто помнит.
Схему если нужно найду.
Вот мой эксперимент нагрева на алюминиевой шине. Скажите много ли отличий от обсуждаемого здесь? За исключением наличия в схеме Игорька развязывающего транса.
cloud.mail.ru/public/7S2P/7WoHab469

а схема осталась этого отопления?спасибо
