Ю 2810 пишет: Чтобы что то изменилось, необходимо что бы амплитуда колебаний в контуре обеспечивала подпитку С1 через Д3 и Д4, т.е потенциал через эти диоды должен быть выше чем через Д1 и Д2

Не понял. Повторите пожалуйста "помедленнее". Размах синусоиды 50 В (на экране "Ослика"). Напряжение ИП, приходящее на Д2, Д2, плавно изменялось от 0, до 310 В. Ничего не произошло, ни при 10 В, ни при 310 В.

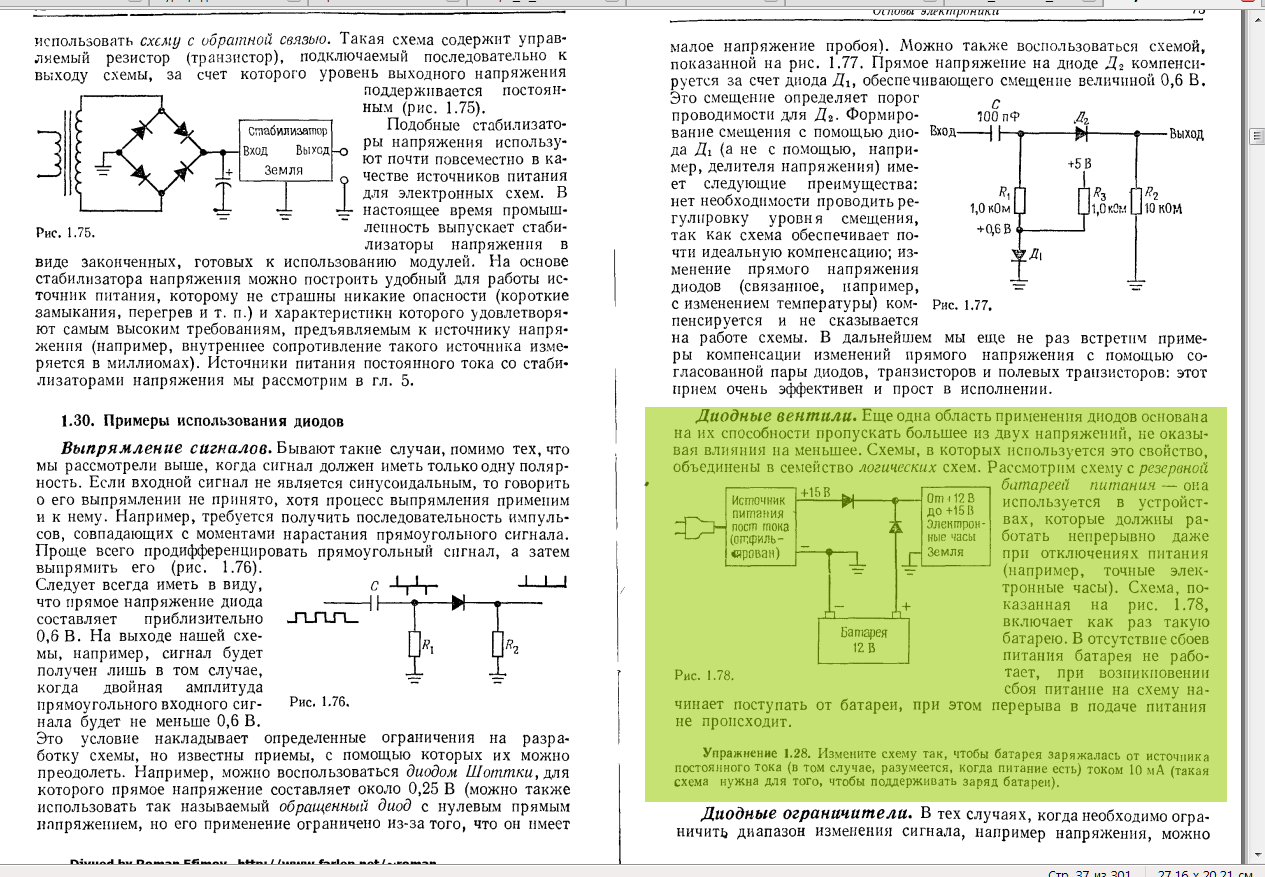

Диодные винтели Д1 и Д3, (Д2,Д4) их принцип работы по отношению к С1 понятен ?

Где то вверху скидивал калькулятор подбора соотношения индуктивности и емкостей для оределения напряжения в КК после отключения ключей. Коль Вы применяете трансформаторную связь для накачки, вот и надо что бы на вторичной обмотке
( индукторе) напряжение было выше чем от источника питания.

Ю 2810 пишет: Где то вверху скидивал калькулятор подбора соотношения индуктивности и емкостей для оределения напряжения в КК после отключения ключей. Коль Вы применяете трансформаторную связь для накачки, вот и надо что бы на вторичной обмотке
( индукторе) напряжение было выше чем от источника питания.

Ок. На вторичке (индукторе, он же индуктивность смешанного колебательного контура) размах сигнала 50 В (снимок с экрана осциллографа). Питание от левого ИП регулируется о 0 В. Выставляю например 25 В. Что должно измениться в работе СКК? Я могу ЭТО увидеть на экране осциллографа?

[quote="Виталий"
Ок. На вторичке (индукторе, он же индуктивность смешанного колебательного контура) размах сигнала 50 В (снимок с экрана осциллографа). Питание от левого ИП регулируется о 0 В. Выставляю например 25 В. Что должно измениться в работе СКК? Я могу ЭТО увидеть на экране осциллографа?[/quote]

Если от БП 25 В , на С1 надо получить 30 и более вольт от индуктивности,

Ю 2810 пишет:

Виталий пишет: Ок. На вторичке (индукторе, он же индуктивность смешанного колебательного контура) размах сигнала 50 В (снимок с экрана осциллографа). Питание от левого ИП регулируется о 0 В. Выставляю например 25 В. Что должно измениться в работе СКК? Я могу ЭТО увидеть на экране осциллографа?

Если от БП 25 В , на С1 надо получить 30 и более вольт от индуктивности,

Так на нём сейчас 50 В от индуктивности. Что не так?

во ещё патент клёсова
uapatents.com/12-104964-dzherelo-zhivlen...go-opalyuvannya.html
ну и вот
uapatents.com/patents/klosov-volodimir-oleksijjovich

[quote="Виталий"

Так на нём сейчас 50 В от индуктивности.

Чтобы убедиться, что это так, надо 2 вольтметра- один до диодов Д1и Д2 второй на С1

Ю 2810 пишет:

Виталий пишет:
Так на нём сейчас 50 В от индуктивности.

Чтобы убедиться, что это так, надо 2 вольтметра- один до диодов Д1и Д2 второй на С1

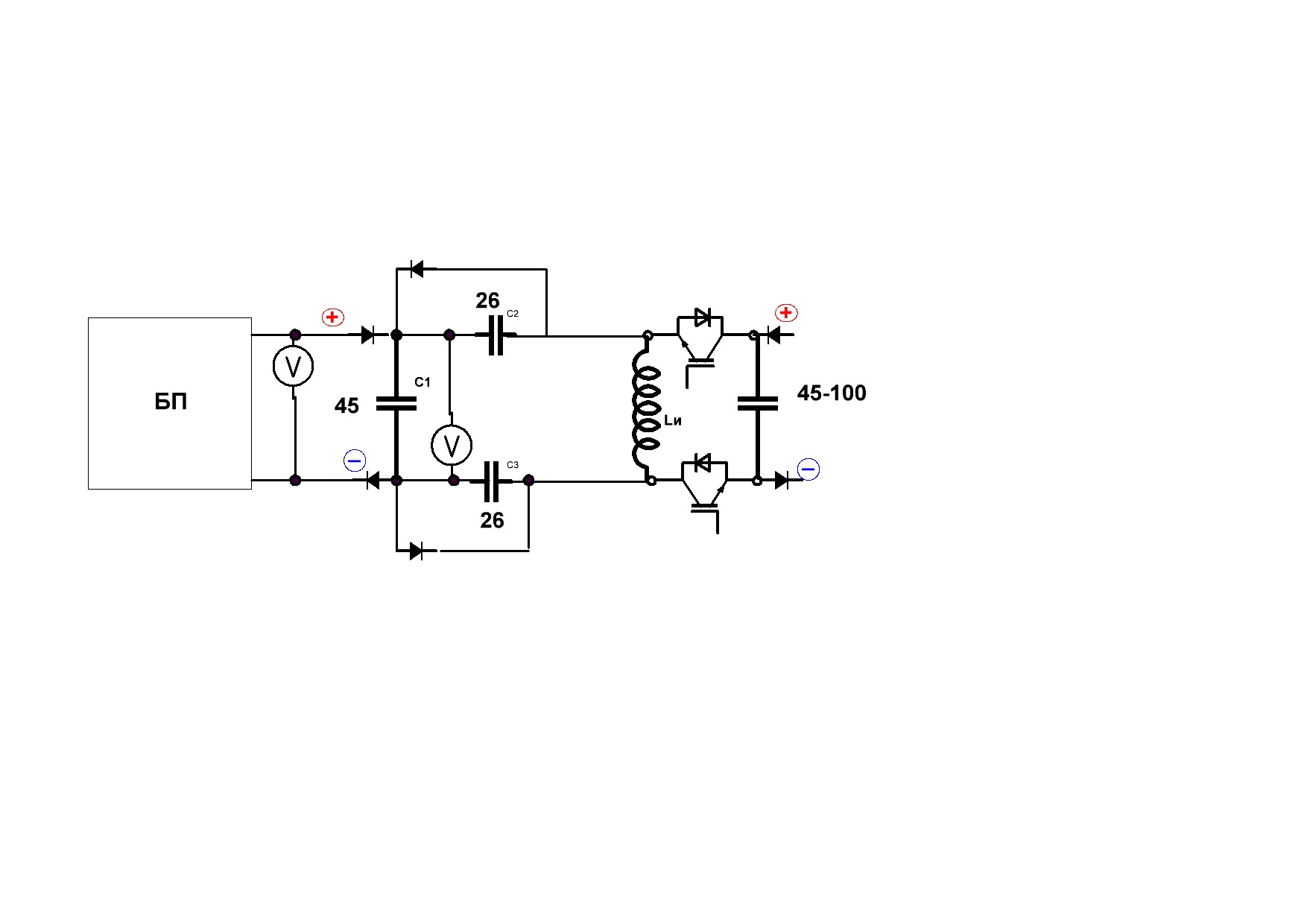

Именно так и измерялось. Только вместо вольтметра измеряющего напряжение на С1 использовался осциллограф. Вольтметр измеряющий напряжение перед диодами Д1 и Д2 - находиться в самом регулируемом БП (с возможностью плавной регулировки 0-310 В). А что должно происходить?, по задумке автора?
