Клесов индукционный котел - практика

Osbourne, эт вот эта труба греется что в катушке торчит

какой её диаметр.... для сравнения эффективности так приблизительно. если агрегат потребляет 100 ватт, взять 100 ватный паяльник и сравнить температуру трубы и паяльника, ежели труба будит холодней значит кпд хуже чем у паяльника

Да, эта железка греется,
катушка не очень эффективной формы получилась для такого нагрева

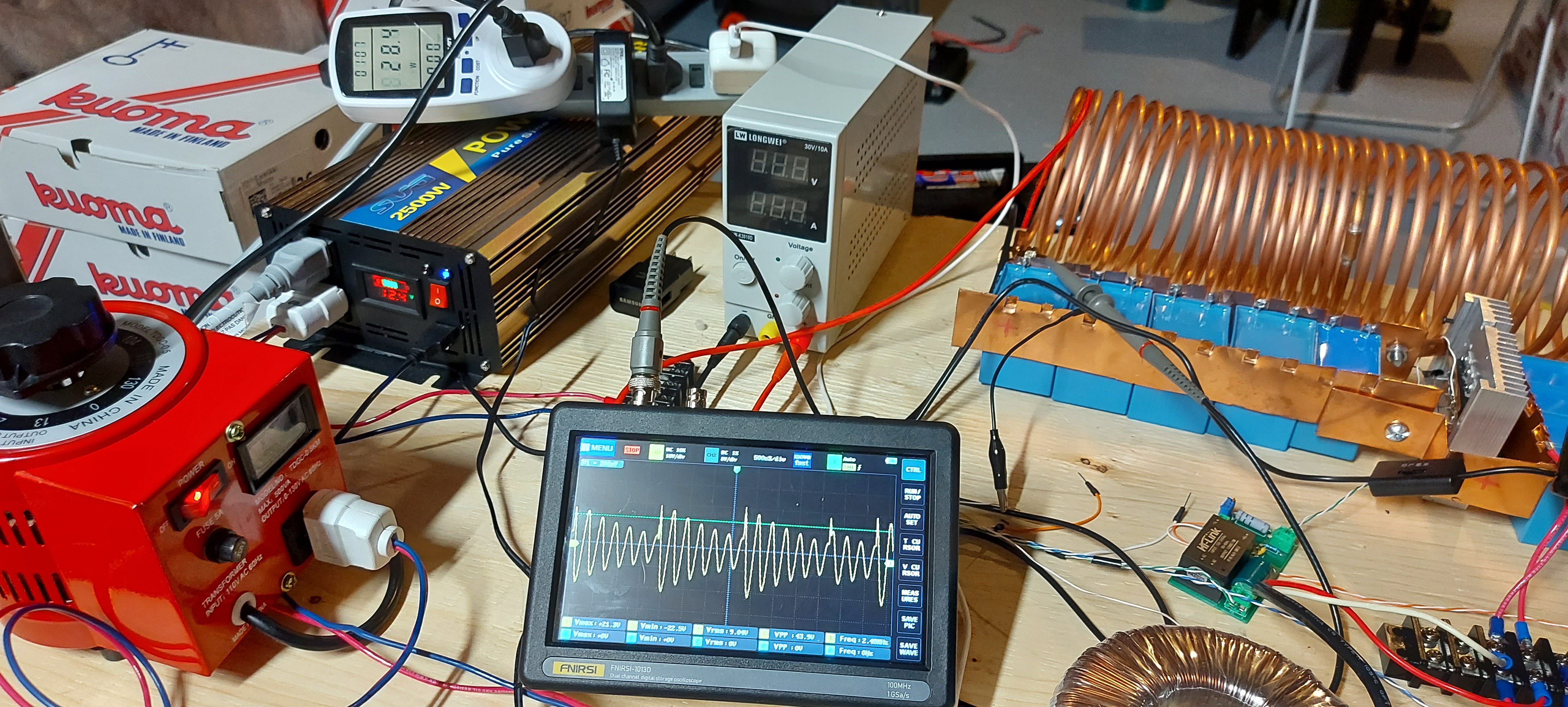

Едем дальше, теперь от латра через дроссель

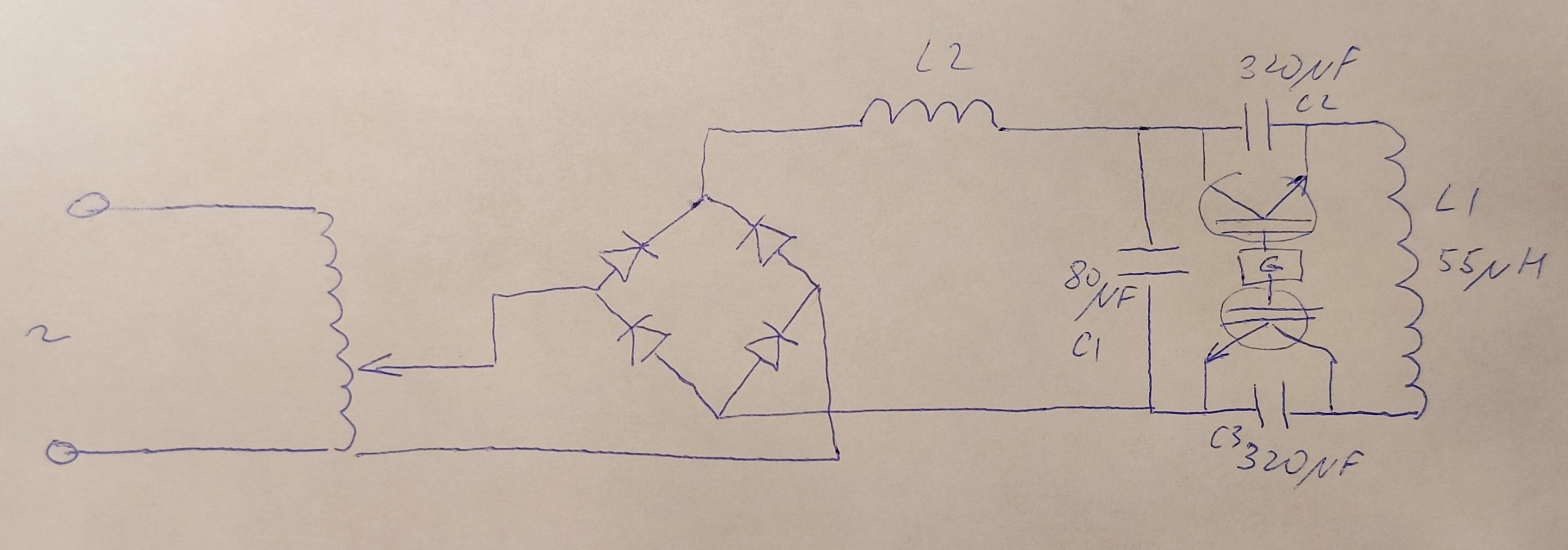

Схема опыта такая, дроссель это первичка 120mH или ещё пробовал вторичку 8mH тороидального трансформатора 120/24в, оба варианта работают

с латра подается 18в переменки 60Гц, инвертор на 120в, далее боюсь поднимать вольтаж и пожечь транзисторы из-за выбросов оэдс, два уже сгорели, кто будет собирать то лучше транзисторы на 1200в без диода, или если с диодом то тогда нужен транзистор плюс отдельно диод

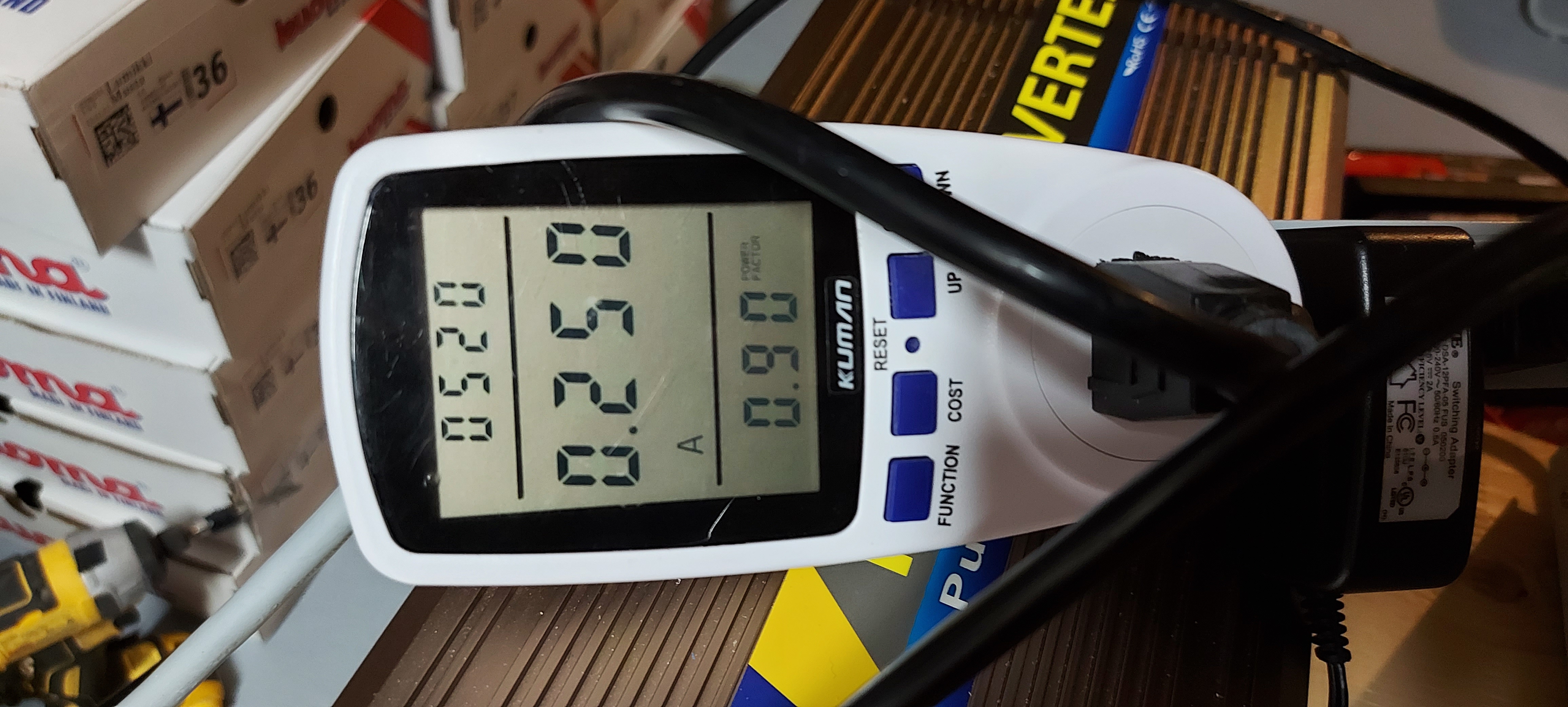

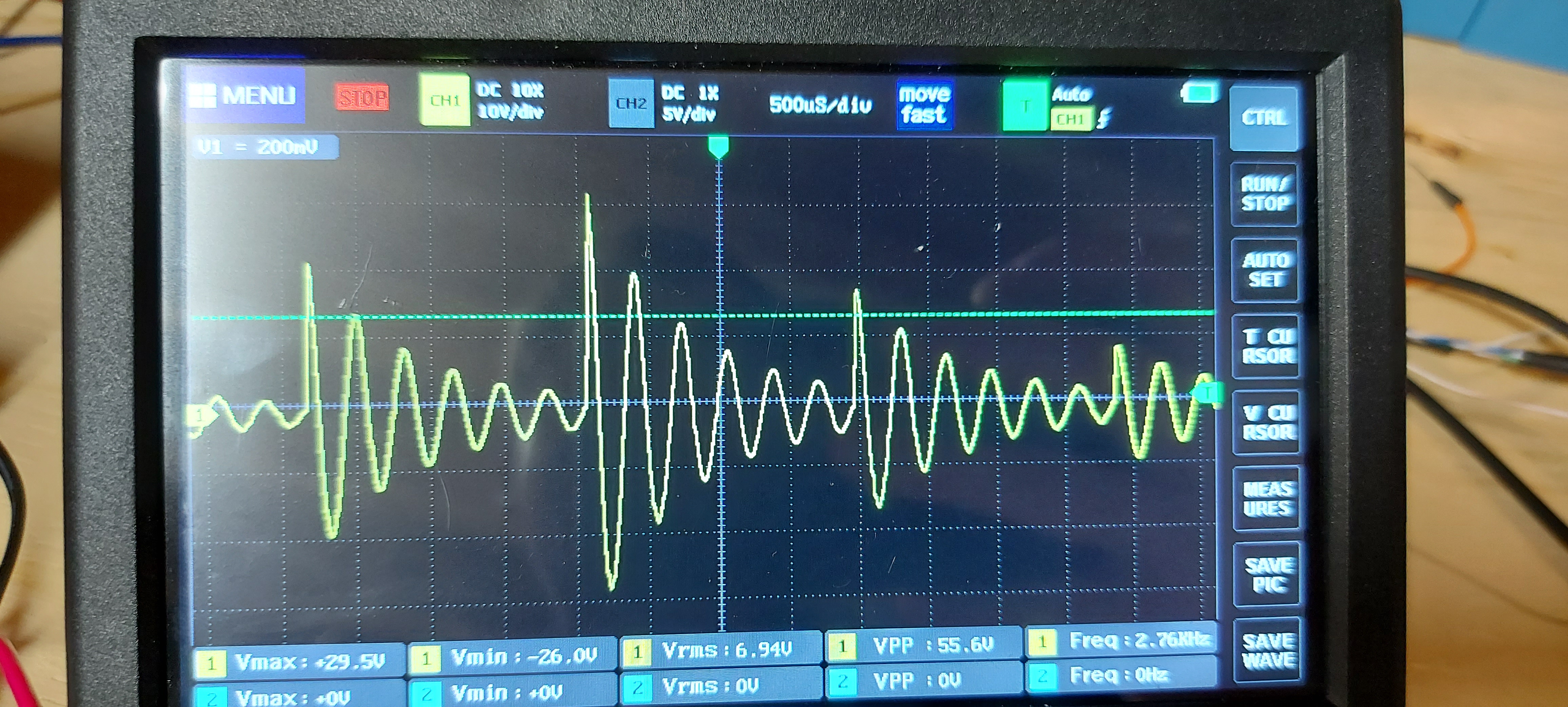

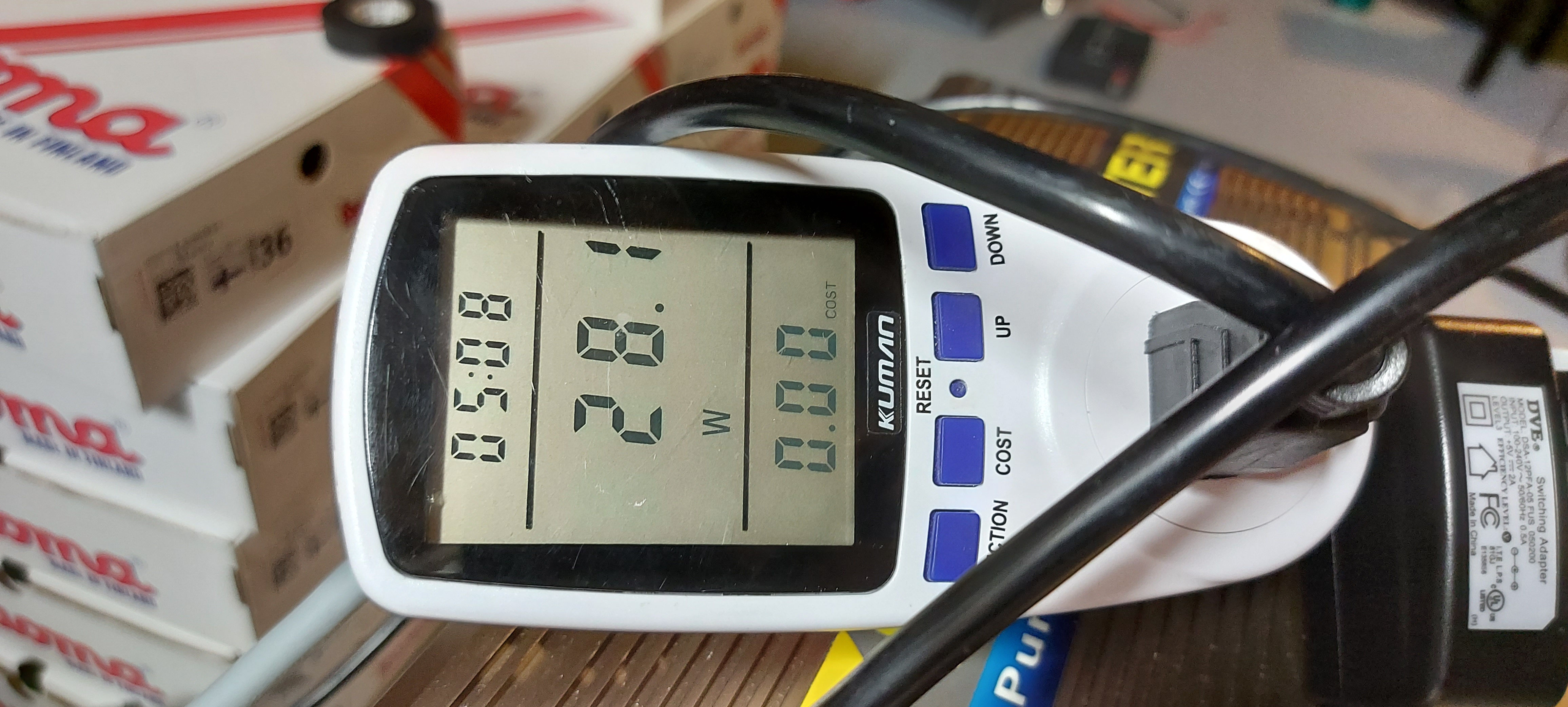

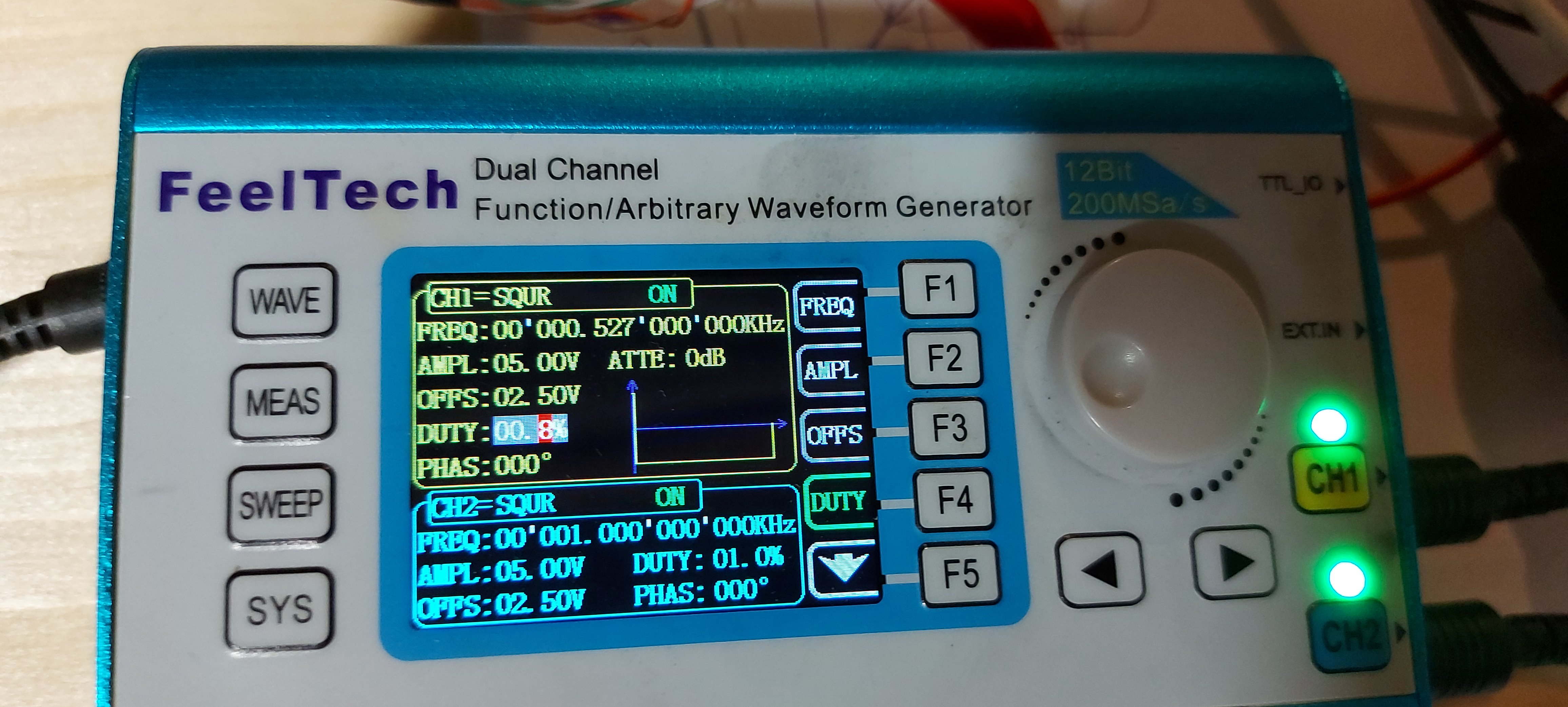

Выводы, потребление от сети через дроссель резко упало 28вт cosf 0.90, контур качается хорошо, видно что он вообще по другому работает и на другой частоте, походу дела дроссель работает как бустер, добавляет оэдс в контур, мне кажется на этом можно ставить точку, далее буду делать замер эффективности




Многие скажут, да у тебя ватметр звездит

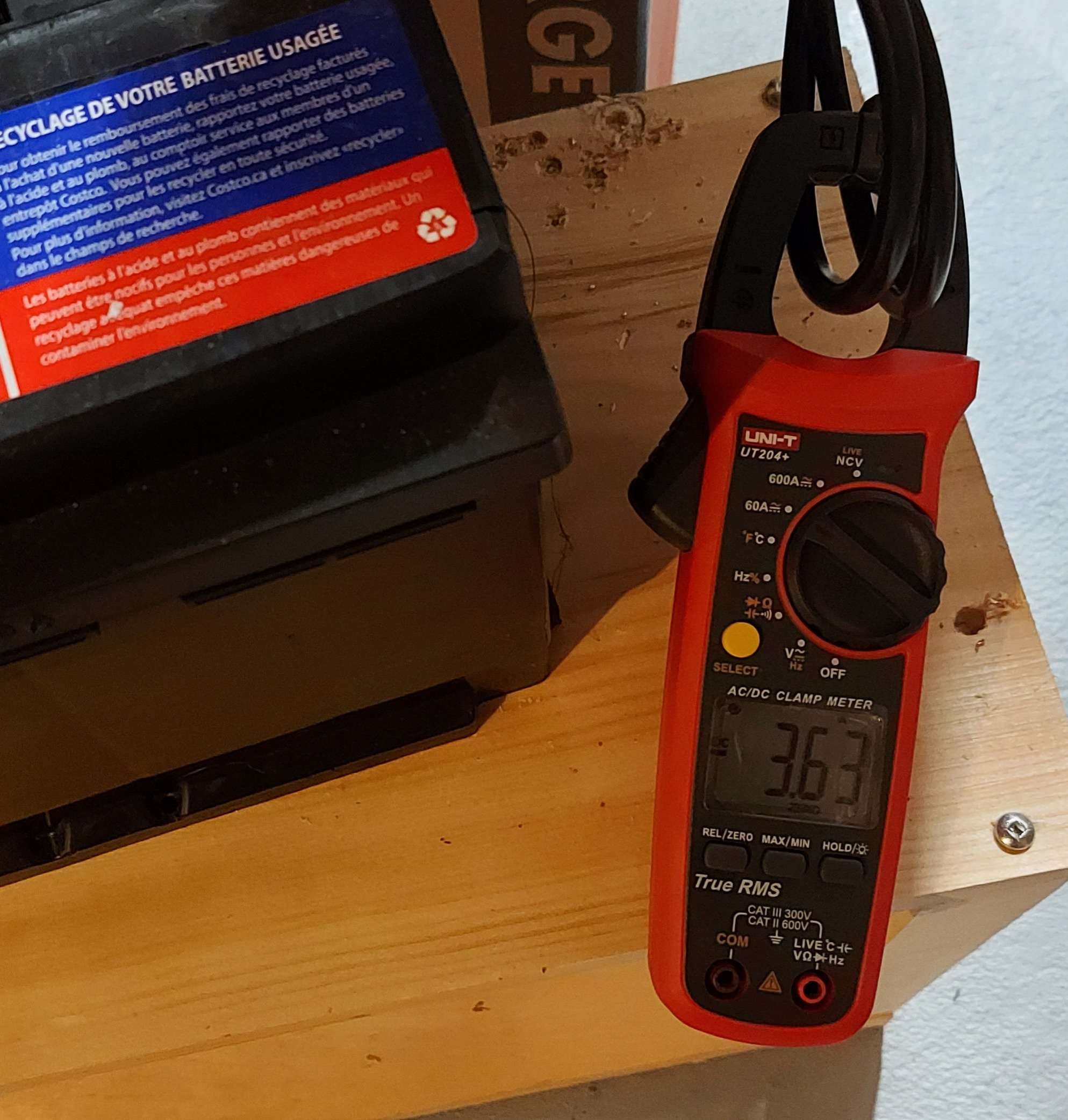

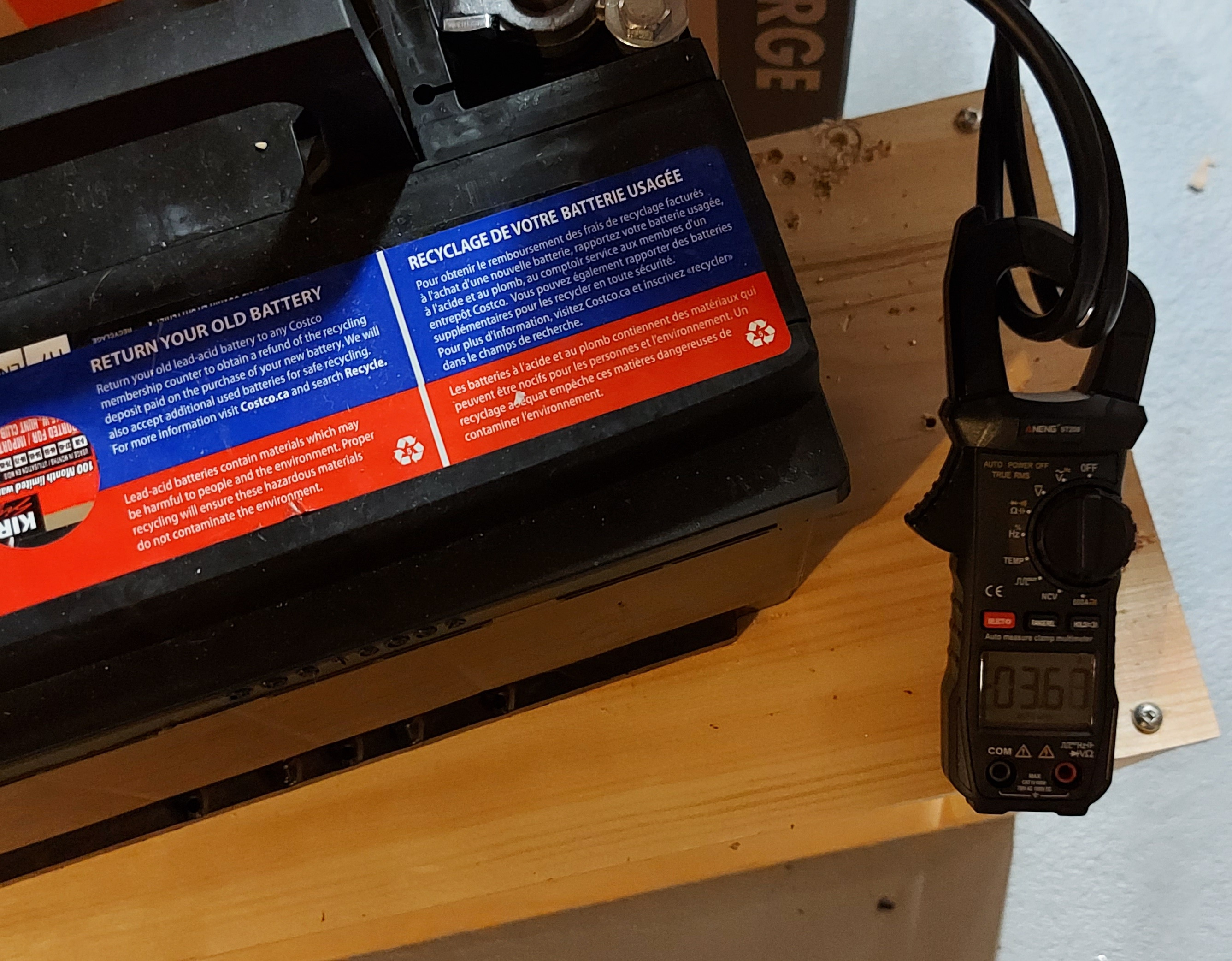

Вот замер общего потребления перед инвертором двумя разными клещами
Кпд инвертора 80% плюс питание ключей и вентилятора, от батареи жрет 45вт

Osbourne пишет: Смешанный это точно значит последовательно-параллельный контур

Надо ещё попробовать подобрать центральный кондер, есть мнение что ток ещё можно уменьшить,
Формулы смешанного контура я не знаю, но интересно вывести.

Я когда теслу качал, у меня последовательный контур превращается в кз по источнику питания, я щас понимаю, смешанный контур решает эту проблему, вероятно лучшее применение этому контуру это накачка тт.

На тему автоподстройки частоты это все ещё актуально, но без правильного датчика сложно сделать. Болванка не особо влияет на контур

Транзисторы пока не удалось даже нагреть, радиаторы холодные, и медь то-же

"Центральный" кондер находится в какой-то пропорции от верхних и нижних, у автора четверть. Подбирать его - наверно то же самое, что подбирать скважность импульса, т.е. удобнее ей, а не перепайками кондеров.
P.S. У тебя отсутствует фильтрующий конденсатор после мостика. Имхо, мерять потребление лучше с ним.

По подсказке radioman, поставил электролит 1800uF перед дросселем, накачка контура намного улучшилась, оэдс индуктора увеличилась,
Потребление без изменений в районе 28вт

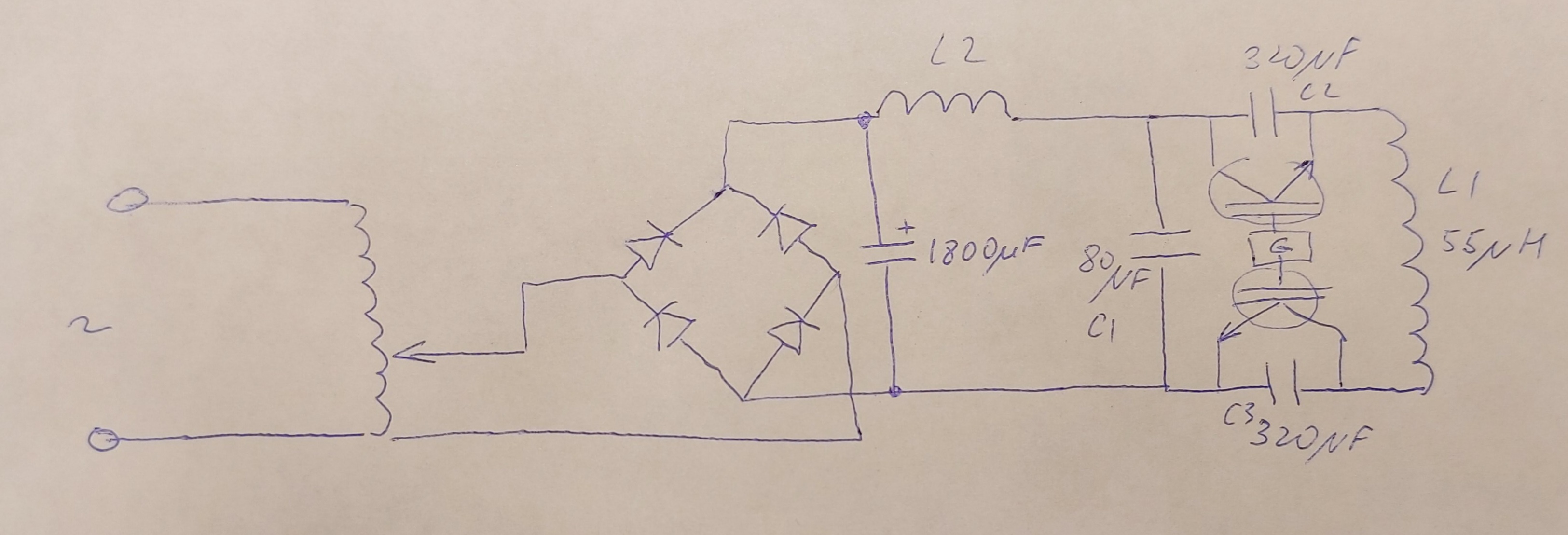

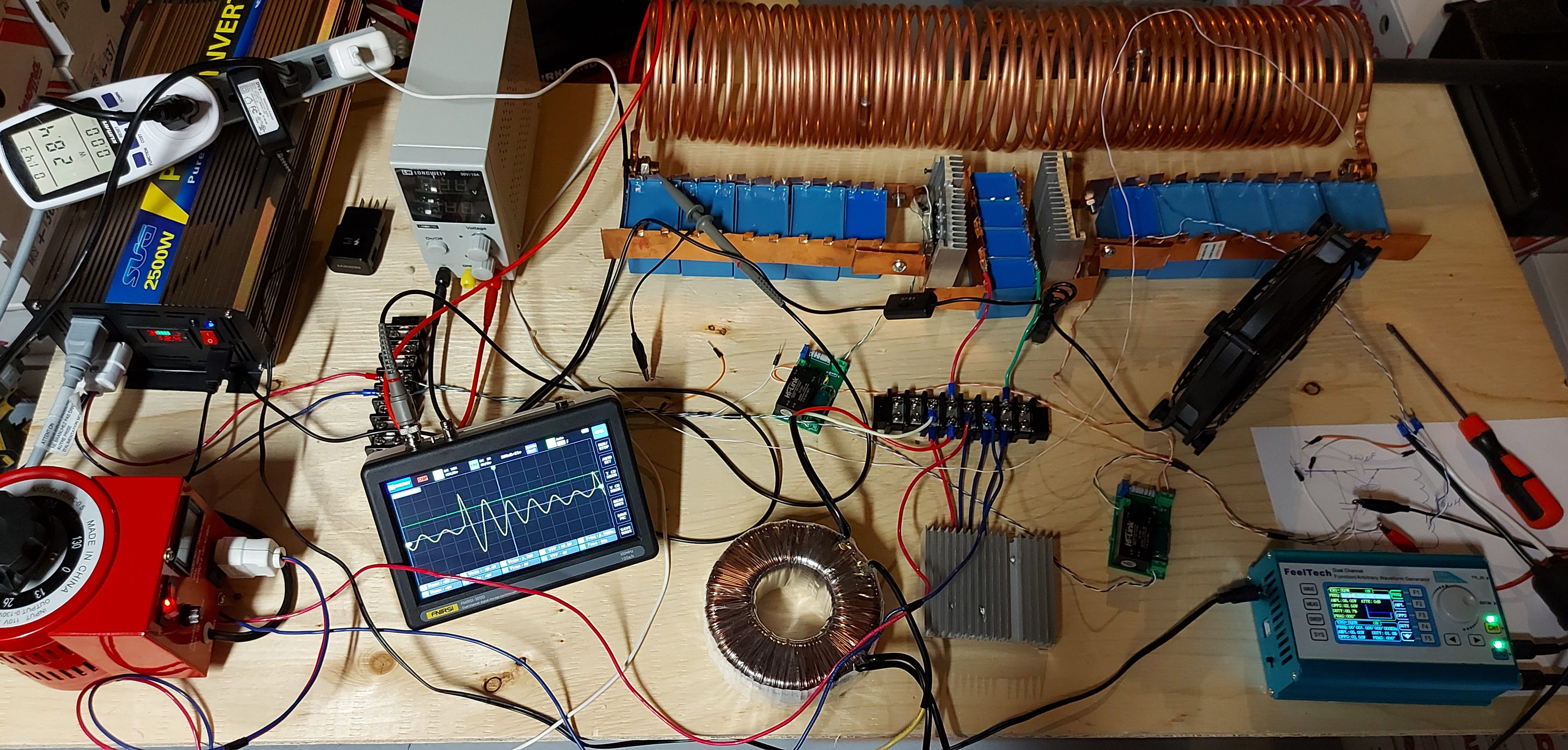

Схема теперь такая

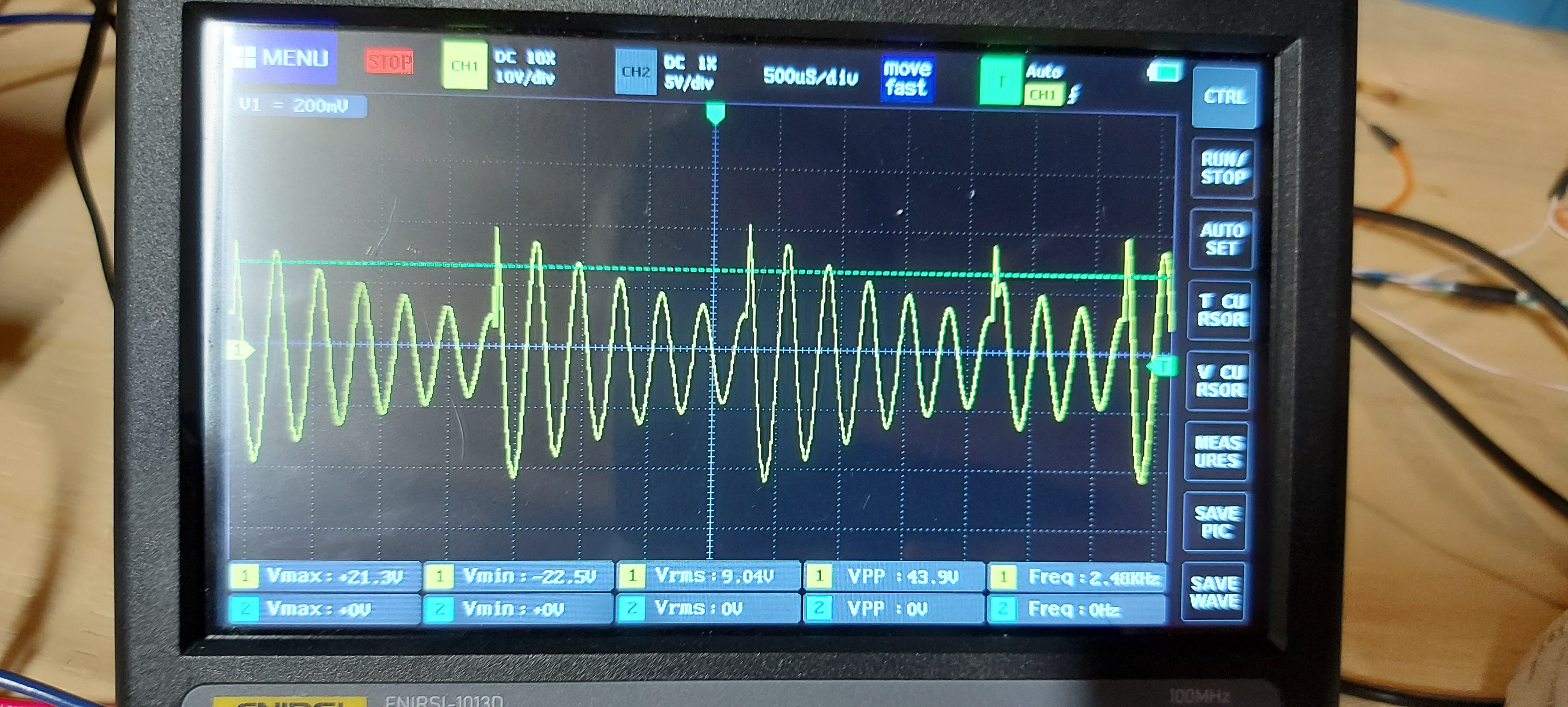

От одного пинка теперь качается долго, спад амплитуды меньше, можно будет добавить напряжения

Очень хорошо, рад за тебя.

Предпринял попытку прикрутить нагрузку,

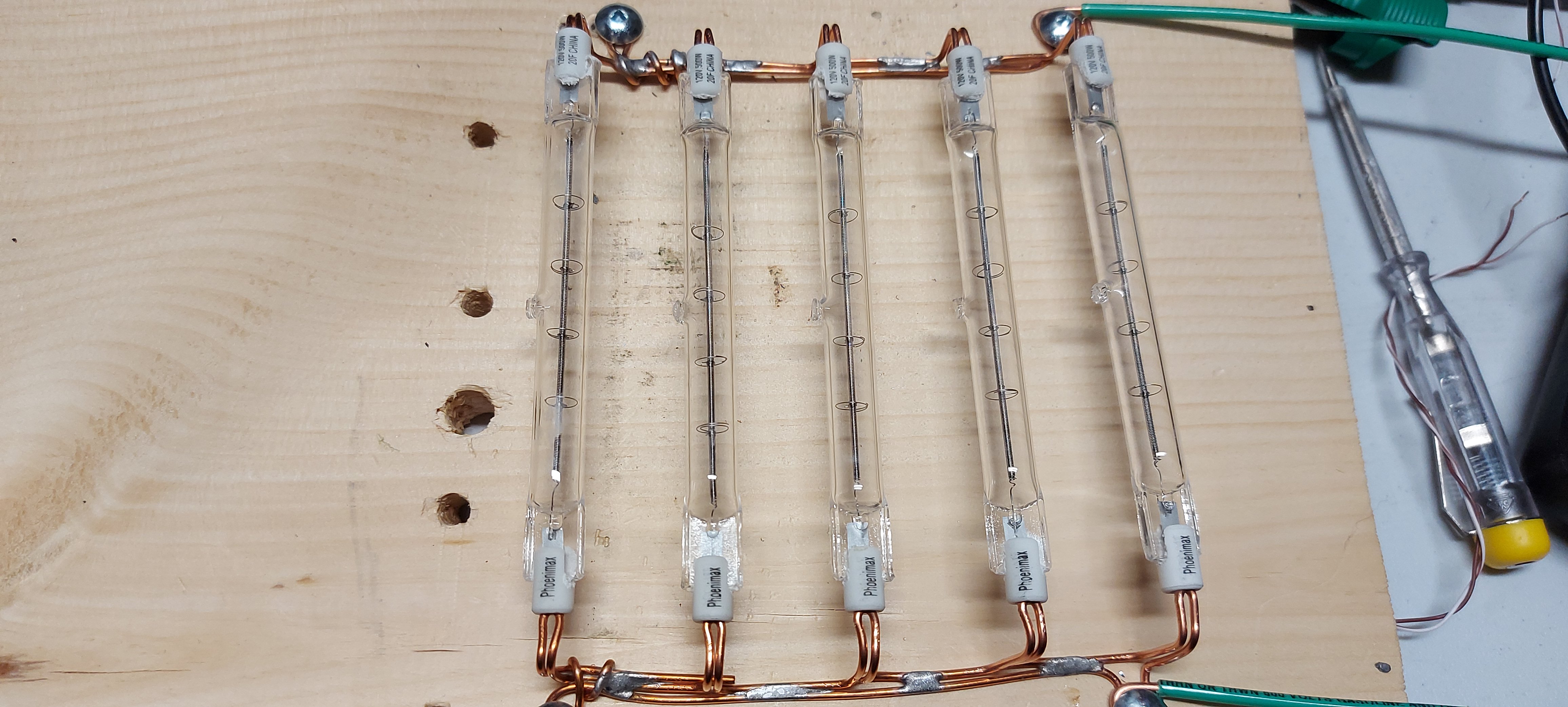

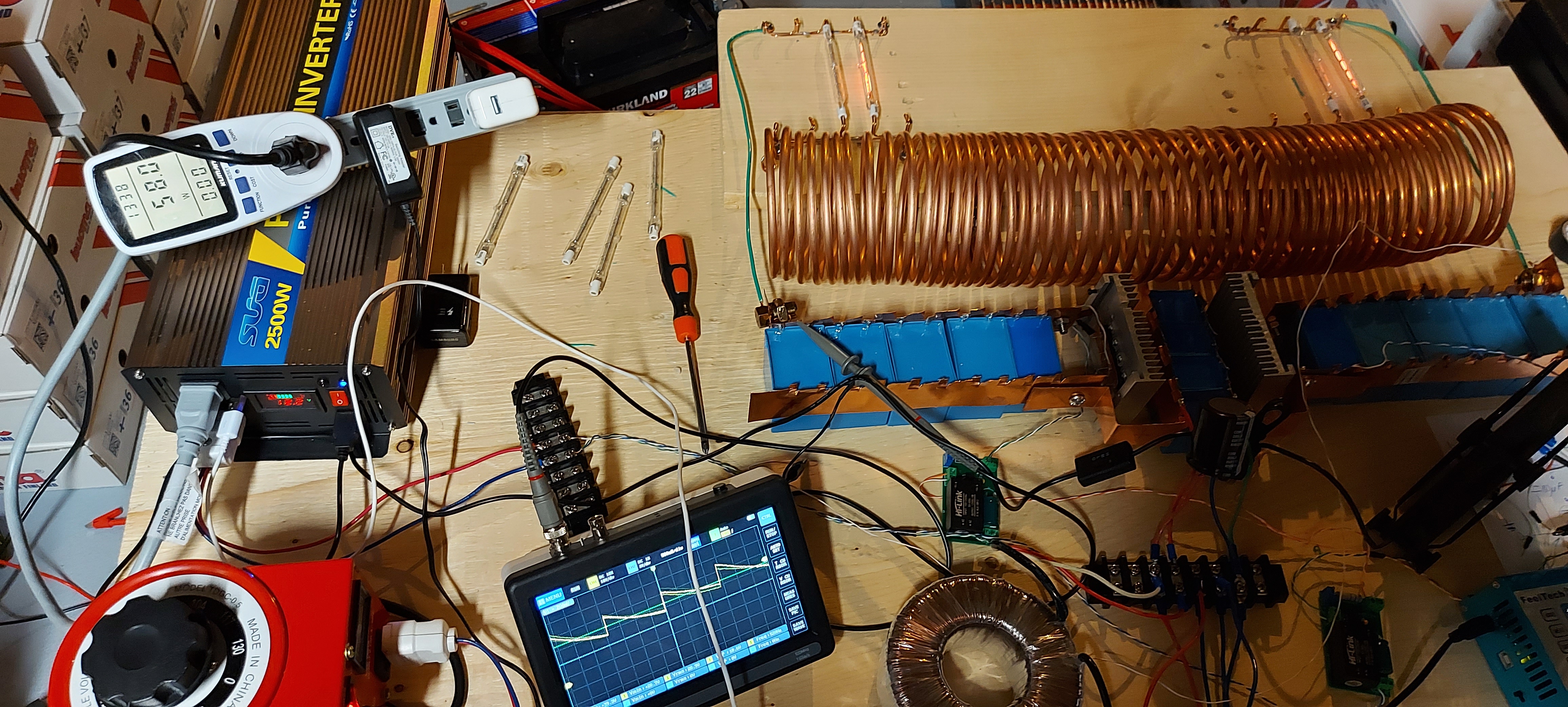

Последовательно индуктуру несколько ламп по 500вт, пробовал разное количество

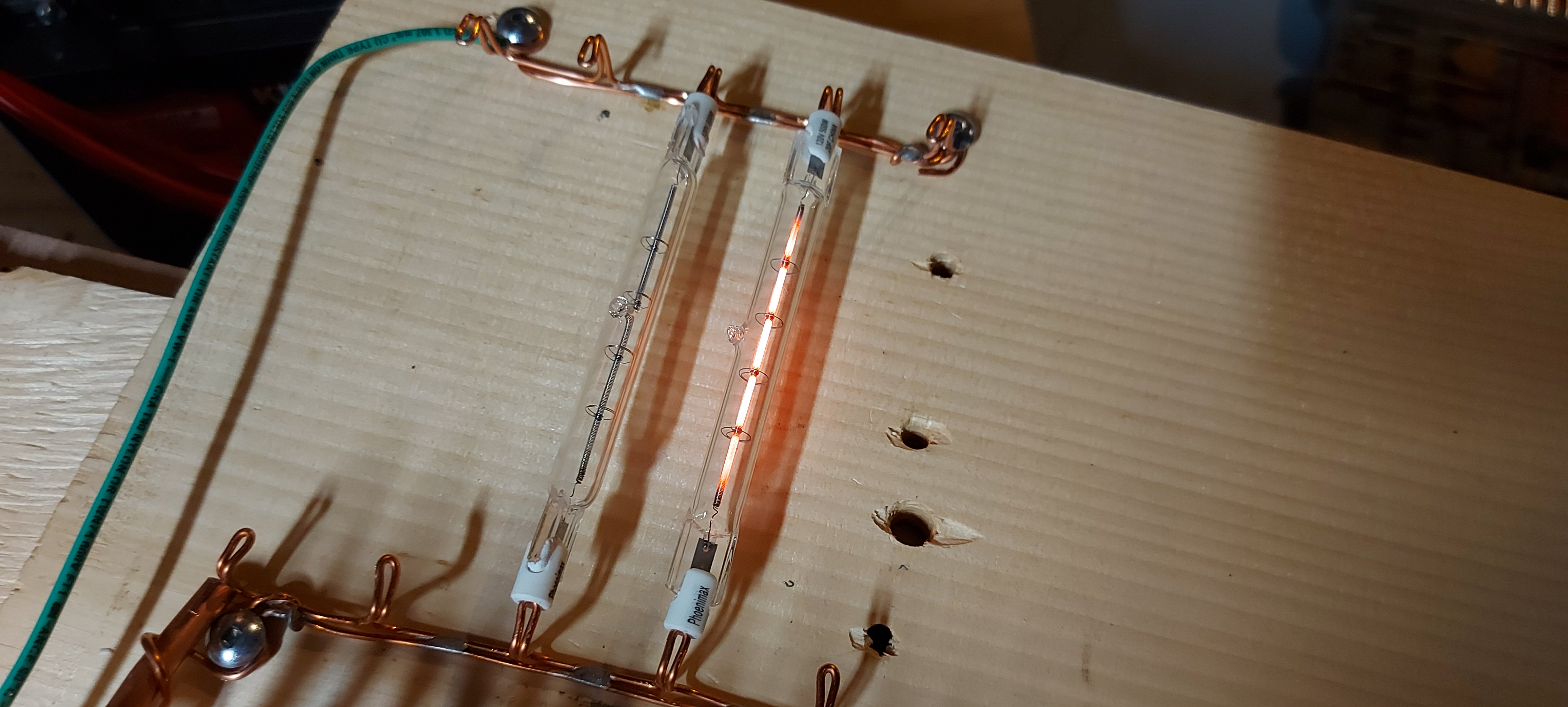

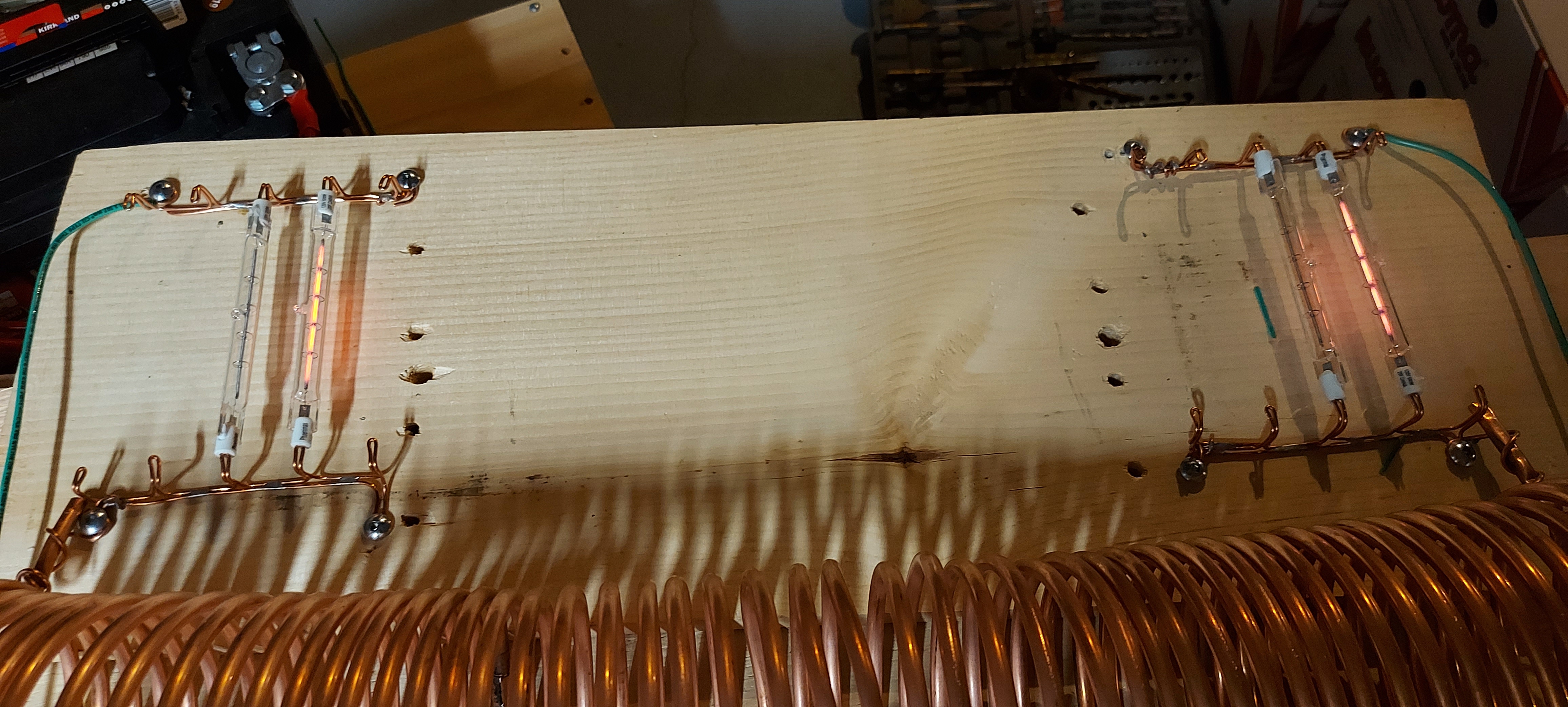

При нагрузке 2кВт, по одной лампе с каждой стороны горят в неполный накал, что странно, контакт есть, потребление в районе 58вт, выглядит здорово, деревяшка начала дымится и запахло СЭ

Сразу скажу контур не заработал, похоже на утилизацию оэдс, колебаний нет, надо что-то другое, может ленту из нержавейки в качестве тена

При таком подключении активного сопротивления нагрузки добротность индуктора резко понижается.

Osbourne пишет: По подсказке radioman, поставил электролит 1800uF перед дросселем, накачка контура намного улучшилась, оэдс индуктора увеличилась,
Потребление без изменений в районе 28вт

Схема теперь такая

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

От одного пинка теперь качается долго, спад амплитуды меньше, можно будет добавить напряжения

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Попробуй накопительный конденсатор поставить после дросселя. Мост - дроссель - конденсатор.

diod пишет: конденсатор поставить после дросселя. Мост - дроссель - конденсатор.

видел такой вариант в схемах Клесова, думаю сделать тиристорный слив из кондера
