Клесов индукционный котел - практика

rik пишет:

Жаль,что тему Колесова закрыли ,у и тут можно,всё равно к отоплению относится.Работа над водородом привела и к такой схемке=смотрите,аккум можно заменить ооочень большой ёмкостью,оски как у колесова к стати.схема низковольтная,но размах переменного тока больше 200 А.С повышением напряжения эффект разности токов нарастает.

Тема, вроде не закрыта. ведутся эксперементы и если будет что то новое , озвучим.

Если кто надумает изготовить ИК , делюсь наработками
Проведя множество экс. определил возможности работы индукционного котла на СКК Клесова.
Что бы он был экономичен . есть требования к элементной базе , а именно ;
- кондесаторы С1, С2 и С3 (только с полипропиленовым диэлектриком) должны обеспечивать ток в контуре от 200А и выше
(могут быть составные, зависит от параметров конденсаторов )
- ключи должны обеспечивать коммутацию импульсного тока от 300А до 600 А
- индуктор медная труба 10-12 мм, индуктивность в пределах 15-20 мкГн
- нагревательный элемент только парамагнетик ( алюминий)
- в зависимости от наличия элементной базы частота СКК в ИК может быть различной (но ток в контуре должен быть как можно больше 200 А, это легко просчитывается на калькуляторе gyrator.ru/circuitry-oscillatory-circuit#cl_1)
Величина начального тока определяется напряжением разряда С1 и длительностью разряда
Для нагрева парамагнетика необходимо в контуре поднимать силу магнитного потока до появления Ларморовой частоты.
Отбор тепла берется с медного контура и алюминия
Однако это удовольствие не из дешевых,.

matros пишет:

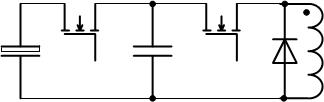

Возьмем такую схему
С=56нф
L=0.5милигенри
R=0.1Ом
Fр=30кГц
Uпит-100В
Xl=94Ом
Xc=94Ом
Ток после раскачки в индуктивности будет 100В/0.1Ом=1000А
Энергия на зарядку кондера равна 100В квадрат Х56нФ/2 =0.00028дж
Ток в индуктивности после одного импульса равен 100В /Хl=1.06А т.е. до 1000 ампер нам нужно 943 разряда кондера т.е суммарная энергия импульсов конденсатора для достижения 1000А в катушке будет рана 0.00028х943=0.28дж
Энергия индуктивности при токе 1000А равна IквадратхL\2= 1000000х0.0005\2=250дж

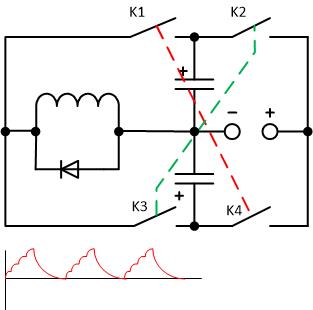

По такой схеме большие потери пока кондер заряжается ток в индуктивности сильно снижается нужно делать двухтактный вариант, (ниже) где потери только в деад тайме, все остальное аналогично. Ключи работают по диагонали пока один кондер разряжается на индуктивность второй заряжается от источника, нужно два регулятора частоты один на большую которая создает импульсы накачки и второй на меньшую который отключает первый по достижении нужного тока. Съем возможен с индуктивности на нагрузку или как с индуктора.


Зы ток в индуктивности растет линейно при фиксированном потреблении (заряд кондера с источника), а энергия растет квадратично.

Здравствуйте коллега!Очень похвально,что Вы делитесь своим опытом.Если не трудно- какой тип конденсаторов и марку Вы применяете ?
Какой тип и марка транзисторов, и драйверов к ним ?
Я ку пил вот эти -1MBI600PX-140

aliexpress.ru/item/1808191434.html?spm=a...1.0.0.236f33ednC7VGa
Вот бы еще драйвера к ним подобрать подходящие...

Пока взял вот такие-https://aliexpress.ru/item/32840880811.html?spm=a2g0o.detail.0.0.2d4ad95cTyzJOh&gps-id=pcDetailFavMayLike&scm=1007.12873.140318.0&scm_id=1007.12873.140318.0&scm-url=1007.12873.140318.0&pvid=28e6718b-85be-447a-a833-ce0cd222e765

realstrannik.com/forum/attachment/30220

а по подробнее про схемотехнику можно

Всем привет! Хочу поделиться с Вами своими результатами по индукционному нагревателю (реактору А. Юровского) Как Вы знаете я уже выкладывал свое первоначальное видео в ветке "Дайте схему А. Юровского" про его установку. Так вот самое интересное что установка А. Юровского не только может вырабатывать большое количество халявы - электроэнергию , так ещё у неё есть побочный эффект- мощное индукционное поле бифилярной катушки (если кто в теме). Теперь держитесь! После долгих поисков специального провода для намотки бифиляра А. Юровского , я всё таки получил ощутимый результат - "побочный эффект " сильное магнитное поле создаваемое катушкой А. Юровского. Результат меня просто поразил. Описываю в подробностях эксперимент по индукционному нагреву металлического стержня, помещенного в катушку А. Юровского ( реактор). Итак , был подключен БП 220/12в для запитки Пуш-пула , на вых. которого был подключен контур состоящий из конденсатора и бифилярной катушки разработки А. Юровского. Внутрь этой катушки был помещен металлический стержень длиной 20см и диаметром 9мм. При подборе частоты резонанса КК ток потребления от БП резко упал , с начало был 6А затем стал 4.1А. Замеряю ток в контуре -составляет Rms=40А напряжение в контуре упало с 450 до 280В. В итоге через 1.5 мин. стержень очень сильно нагрелся свыше 100 градусов. При опускании стержня в холодную воду , вода рядом с ним закипела!!! Теперь посчитаем КПД : Рвых/Рвх х100%= 40Ах280в/ 12Вх4.1А =11200/49.2=227.6 х100%=22764% Я реально просто офигел от результатов катушки А. Юровского- она реально является усилителем тока!!!

можете вместо стержня поместить емкость с определенной массой воды? как быстро она закипит?

Не квадрат пишет: можете вместо стержня поместить емкость с определенной массой воды? как быстро она закипит?

Этот эксперимент ещё предстоит сделать. На первом этапе я убедился что всё работает! В дальнейшем буду работать по созданию отопительного котла, варить змеевик теплообменника и пробовать уже всё сборе: батарея, накопительный бачок, циркуляционный мотор, теплообменник. Короче не так быстро как хотелось бы. Но это уже будет другая история.
