Да такой вариант возможен, эту конфигурацию проверял мой коллега, то же пенсионер ,но до конца не исследовол помешало ДТП. Так что эта схема имеет право на жизнь, но еще должна быть обмотка сьема и все сфазировано ибо тоже горят ключи.

Сердечником этого трафа может быть сам котёл! Ну и обмотку сьема можно на котёл прикрутить!
Два в одном....

Не всё сразу! Тут хотя бы нагрев получить...

Лично для меня обогрев жилья основная задача! Мне и нафиг не нужно с помощью БТГ крутить двигатели, подключать холодильник с кондиционером и радио аппаратуру. Пускай греет ТЭНы и мне этого достаточно с головой! За остальное я и так заплачу по счетчику, не обеднею!

Вот поэтому я и сконцентрировался на прямом нагреве, а молодежь пускай крутит БТГ , если уже немного разобрались з СКК. то осталось только правильно сконструировать дроссель. Доделываю оснастку к новым ключам , думаю к вечеру что то будет.

Ersh пишет:
Получите, распишитесь...

Вложение не найдено

Вы , немножко не правы , это мы уже проходили , а не правы потому что мыслите по классике,

P.S. В начальный момент так и будет. при условии отсутствия коллебаний.

Ersh пишет: Вся беда, что меня пытаются понять по классике. А я мыслю по "своему"

Да ,нет. Клесов в своих статьях говорил , что мы посмотрели на работу конденсаторов и катушек немножко по другому. Так вот в СКК конденсаторы С2 и С3 НЕ ПЕРЕЗАРЯЖАЮТЬСЯ, а каждый электрод работает в своей цепи разделенной диэлектриком, а как работает контур популярно показал Ф.Канарев.

"Ersh" пишет

Укажите где это было?

Год назад Клесов смотрел нашу схему (Ваша интендична) и он сказал без обьяснений что она теряет в мощности в два раза. Эти три схемы для сравнения где то выкладывал, если это Ваше творение тогда Вы тоже ошибаетесь в работе СКК ,как и я год назад.

diod пишет:

Ersh пишет: О! Деповские нарисовались

Нарисовались, хрен сотрешь! Чтобы такие как ты умники-паровозы чушь не рисовали! Ты хоть понял свою ошибку, локомотив!?

Прости их, они молоды !!!!!!!!

Ersh пишет:

Ю 2810 пишет: "Ersh" пишет

Укажите где это было?

Год назад Клесов смотрел нашу схему (Ваша интендична)....
......

Можно скрин оригинала вашей схемы?

Для сравнения

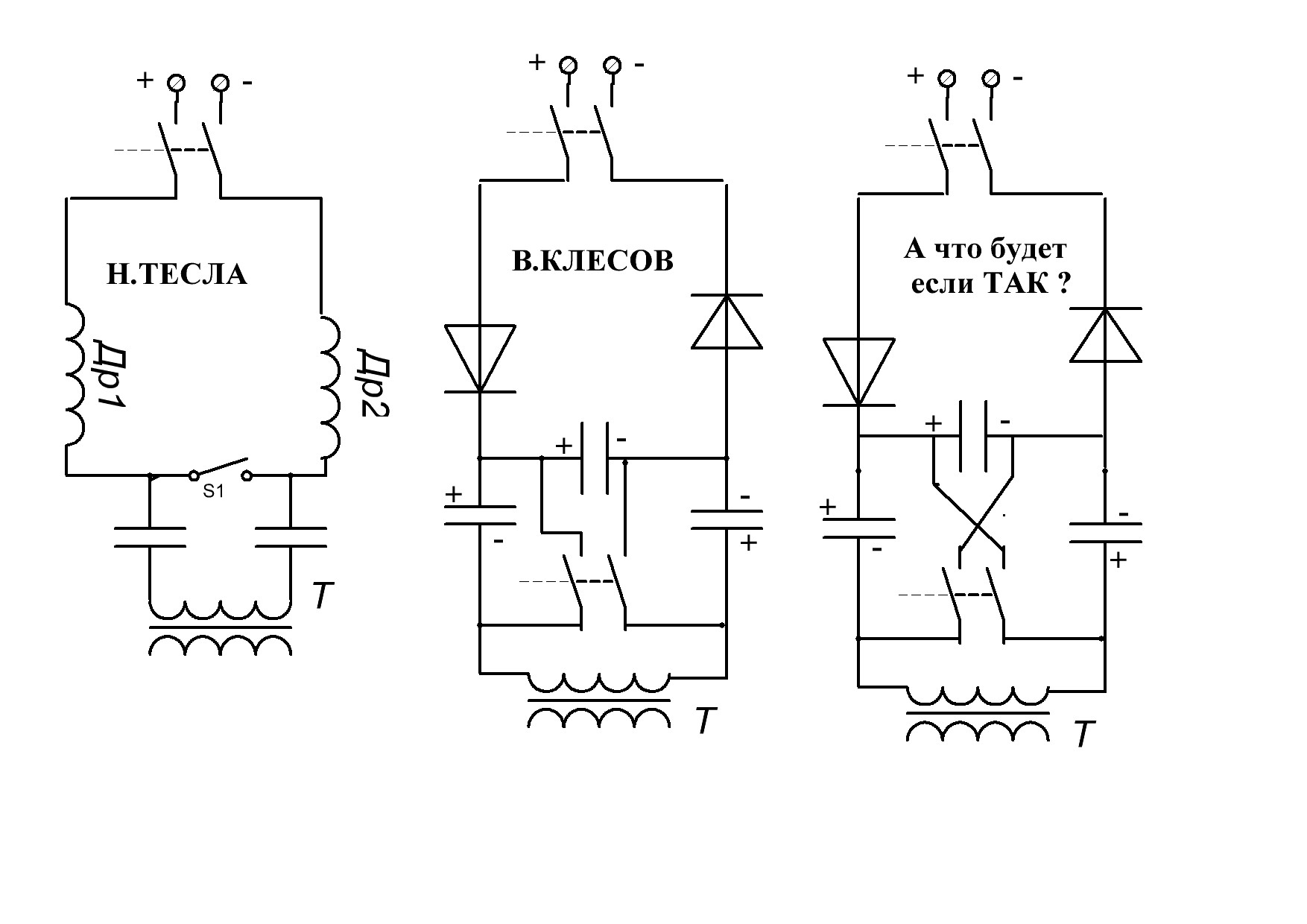

Будьте внимательны , ведь она с надписью " А что будет если так ?"

Ersh пишет: А какое рабочее напряжение было в контуре у Клесова?
И какие ключи были, Р-канальные, N-канальные или комплементарная пара?
Биполярники или мосфеты?
От типа ключей многое зависит.

Силовые ключи все N канальные , в ИК 600А 1200В , Точных параметров СКК от автора нету . И з моего последнего эксп.
220В 6,6А; БП выход +298, На С1 380В; U в контуре 428В; ТТ контура (LA-100S) показывает амплитуду тока 10В

P.S. частота контура 13,6 кГц, накачка на 15 гармонике.

Ersh пишет: А какое рабочее напряжение было в контуре у Клесова?
И какие ключи были, Р-канальные, N-канальные или комплементарная пара?
Биполярники или мосфеты?
От типа ключей многое зависит.

IGBT модули 1MBI 600PX - 120
о параметрах /СКК тут сказано

где сжатие,там нагрев.... проще на биениях...

Ersh пишет: Вариант без диодов...

Вложение не найдено

Тема на самом деле интересная, я вижу некоторые варианты зацепа катушек полюсами, надо убедится что ток идущей от источника питания совпадает по направлению с током разряда с2, с3 кондеров, и резонанс не нарушается
