Клесов индукционный котел - практика

Следующий замер будет с алюминиевой трубой, жду когда герметик высохнет

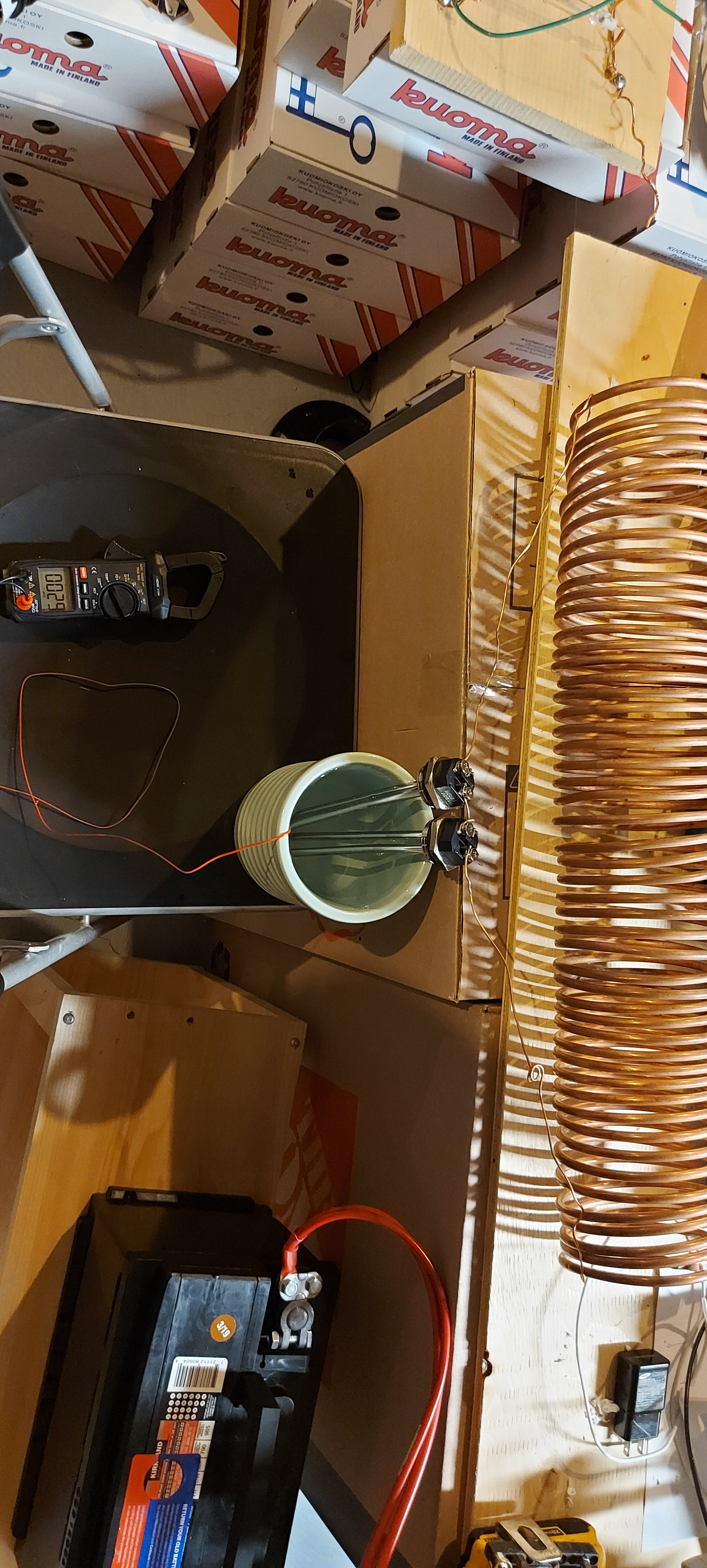

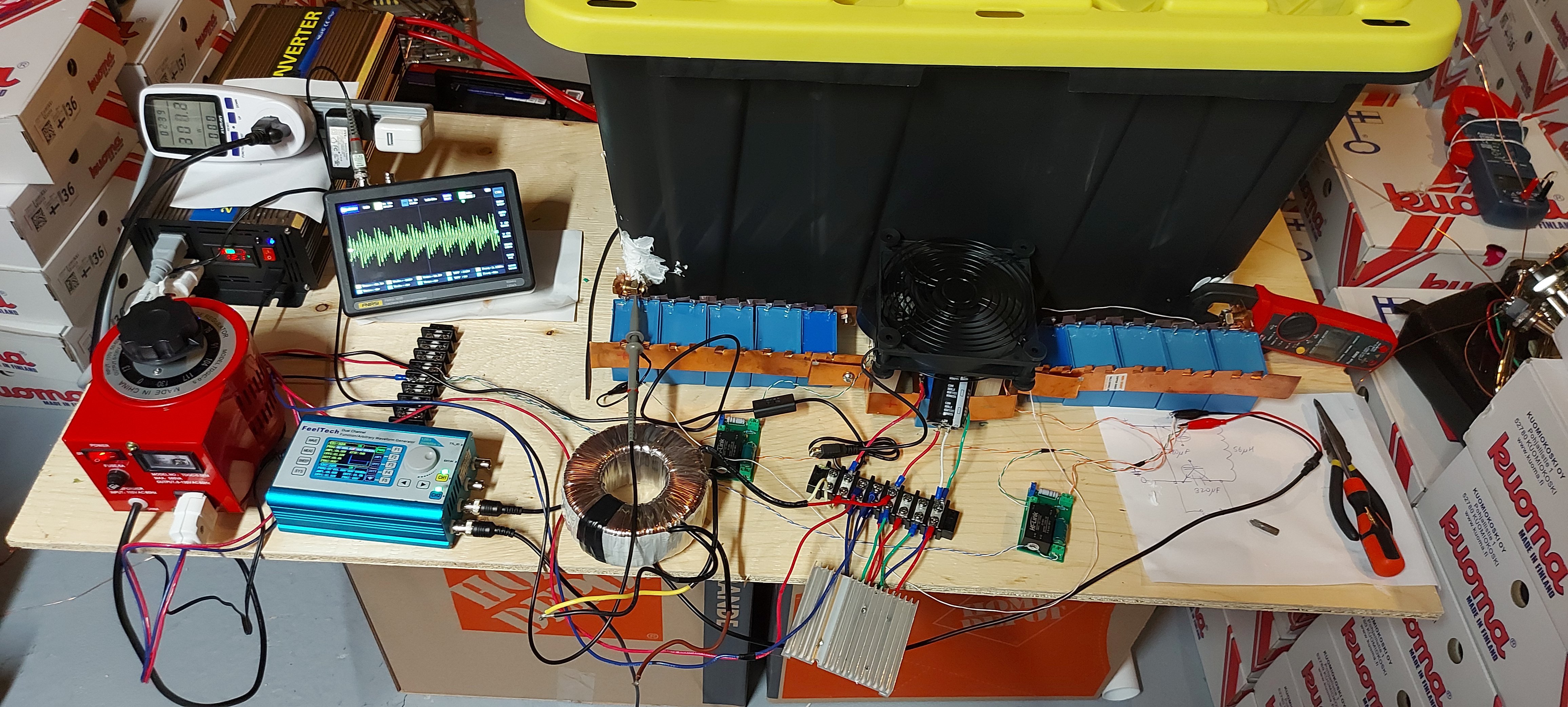

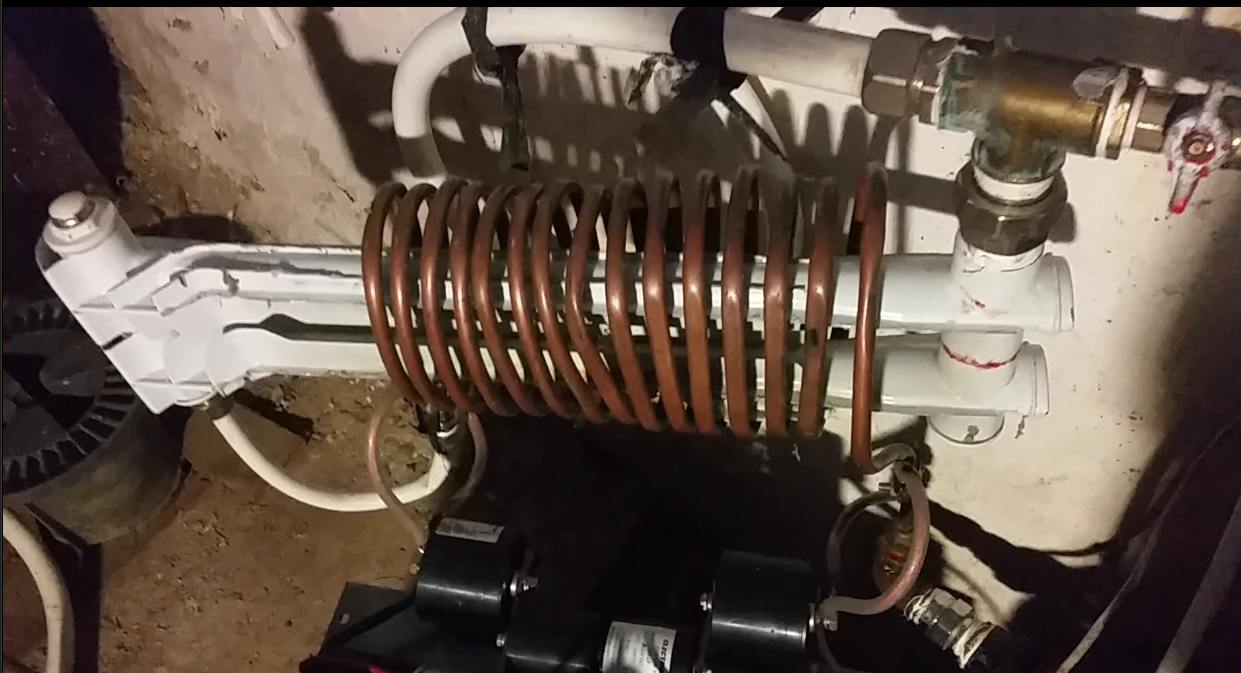

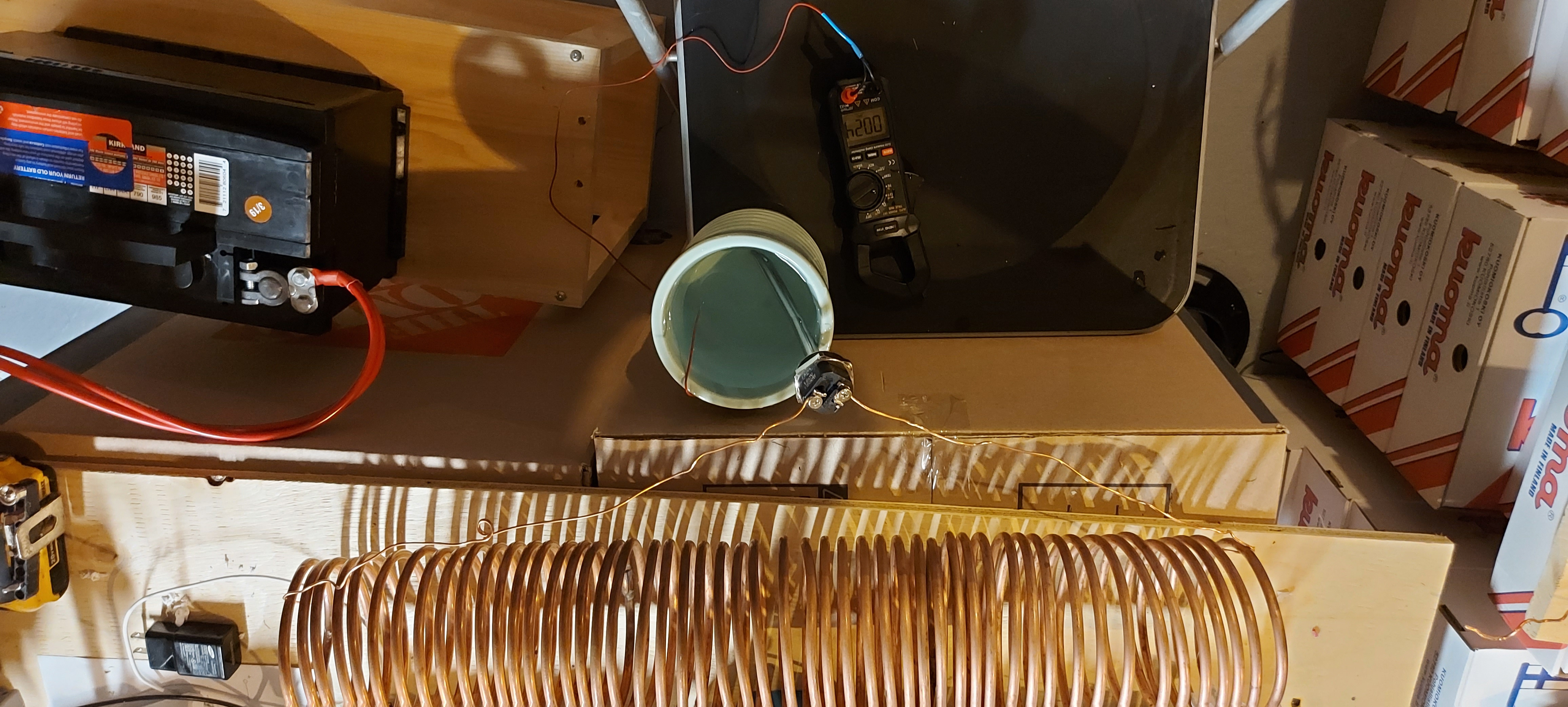

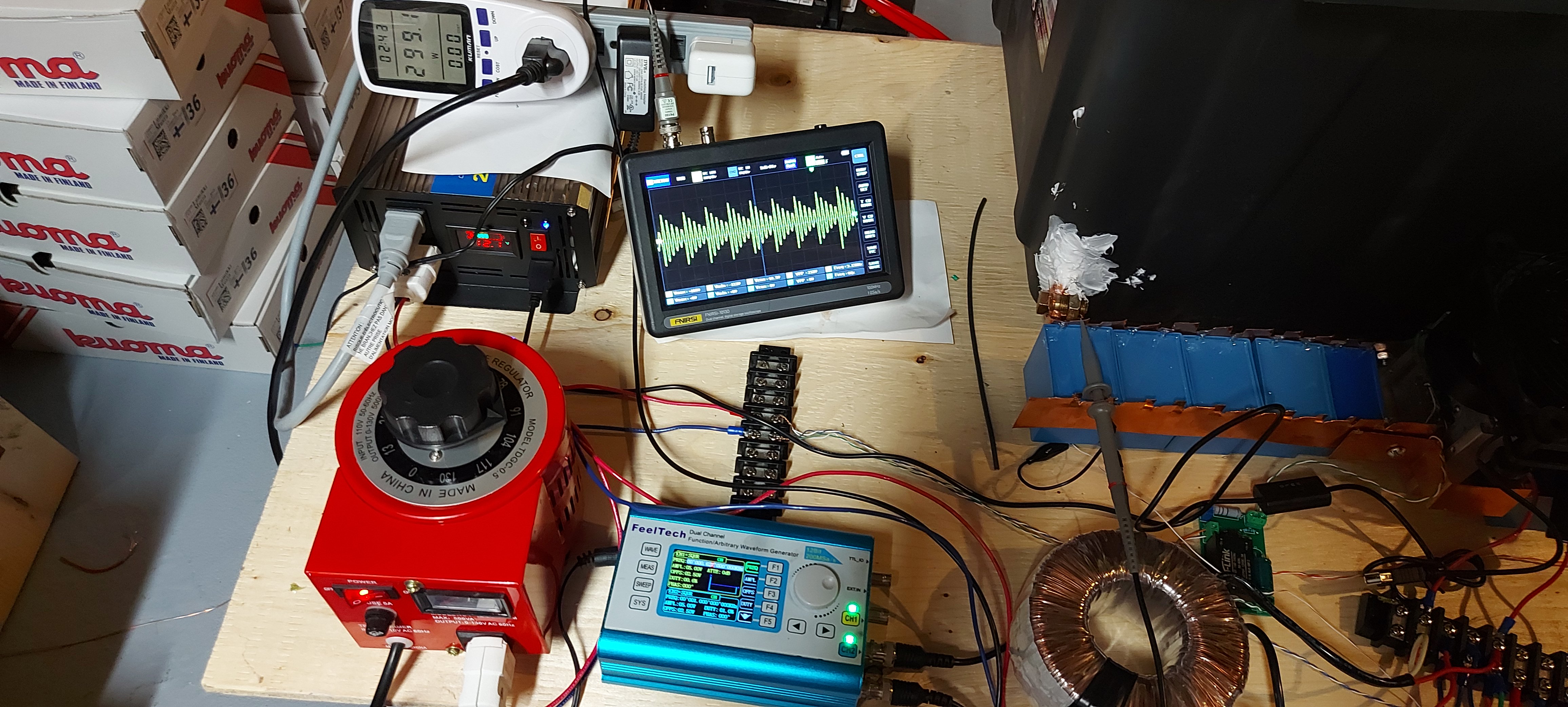

провел опыт с алюминиевой трубой внутри индуктора

результат вообщем такой

нагрев 27л на 1 градус происходит за 13минут

Qдж = Мгр * 4.186 * (Т2-Т1), квч =Qдж / 3600000

Q = 27000 * 4.186 * 1 = 113022дж = 0.031квч

потребление 300вт за 13 мин = 0.063квч, ток индуктора 60а

эффективность 0.5, короче еще хуже чем индуктором

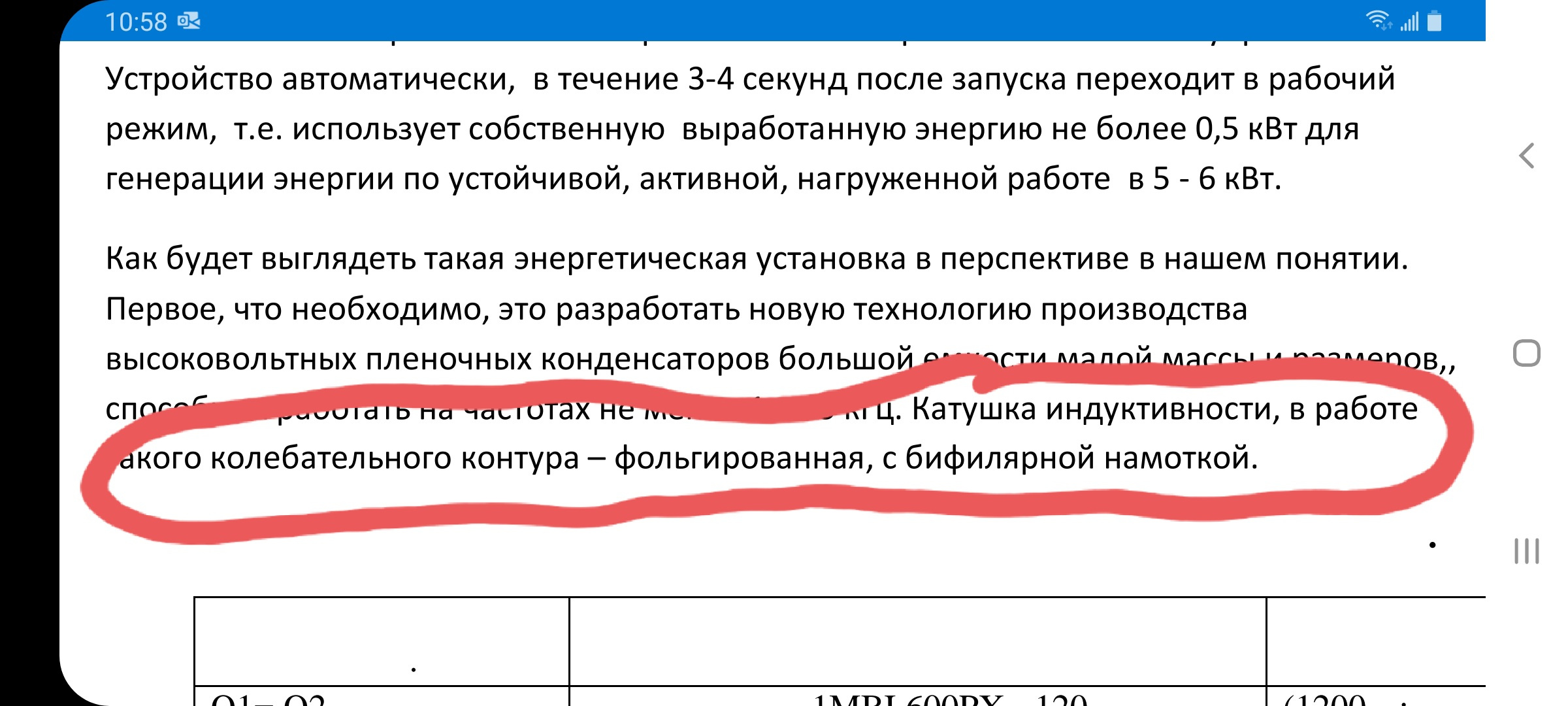

если кто видел оригинальную схему сьема в нагрузку на тены
скиньте плиз

мне кажется что модуль сьема ключует резонансные кондеры на нагрузку на тены
или одтельные кондеры
это вывод на основании фотографий

Всем привет, не уверен что относится к Клесову но у него тэны включены параллельно индуктивности, в общем проверил то о чем раньше говорил в общем имеем колебательный контур катушка 4.4 милигенри активное катушки 1.2 ома, емкость 484 нан резонансная по расчету 3.4 килогерца реактивное 96 ом.

Качал как последовательный полумостовой схемой , ток в контуре правда небольшрй получился видно кондеры индуктивность нехилой обладают.

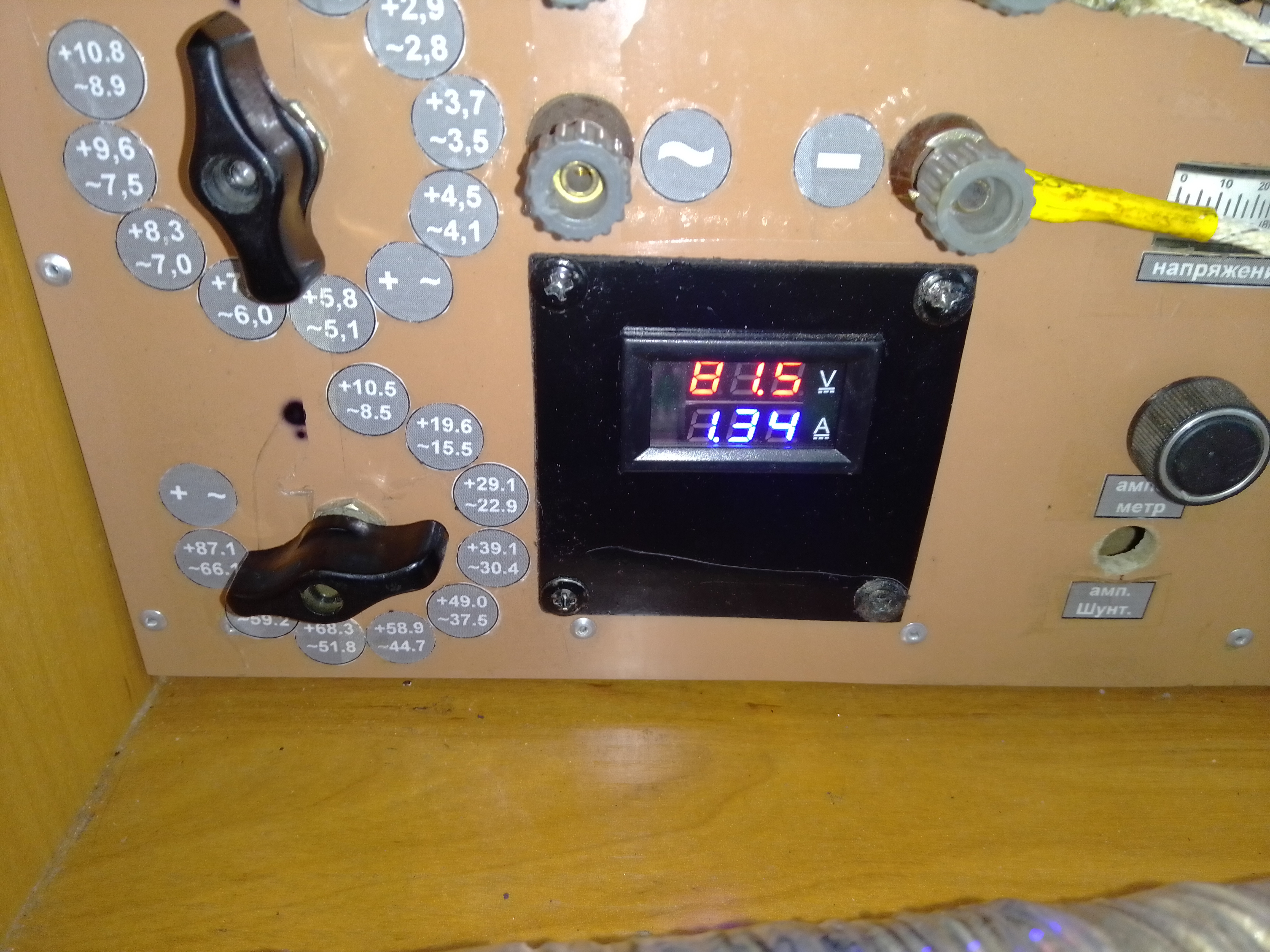

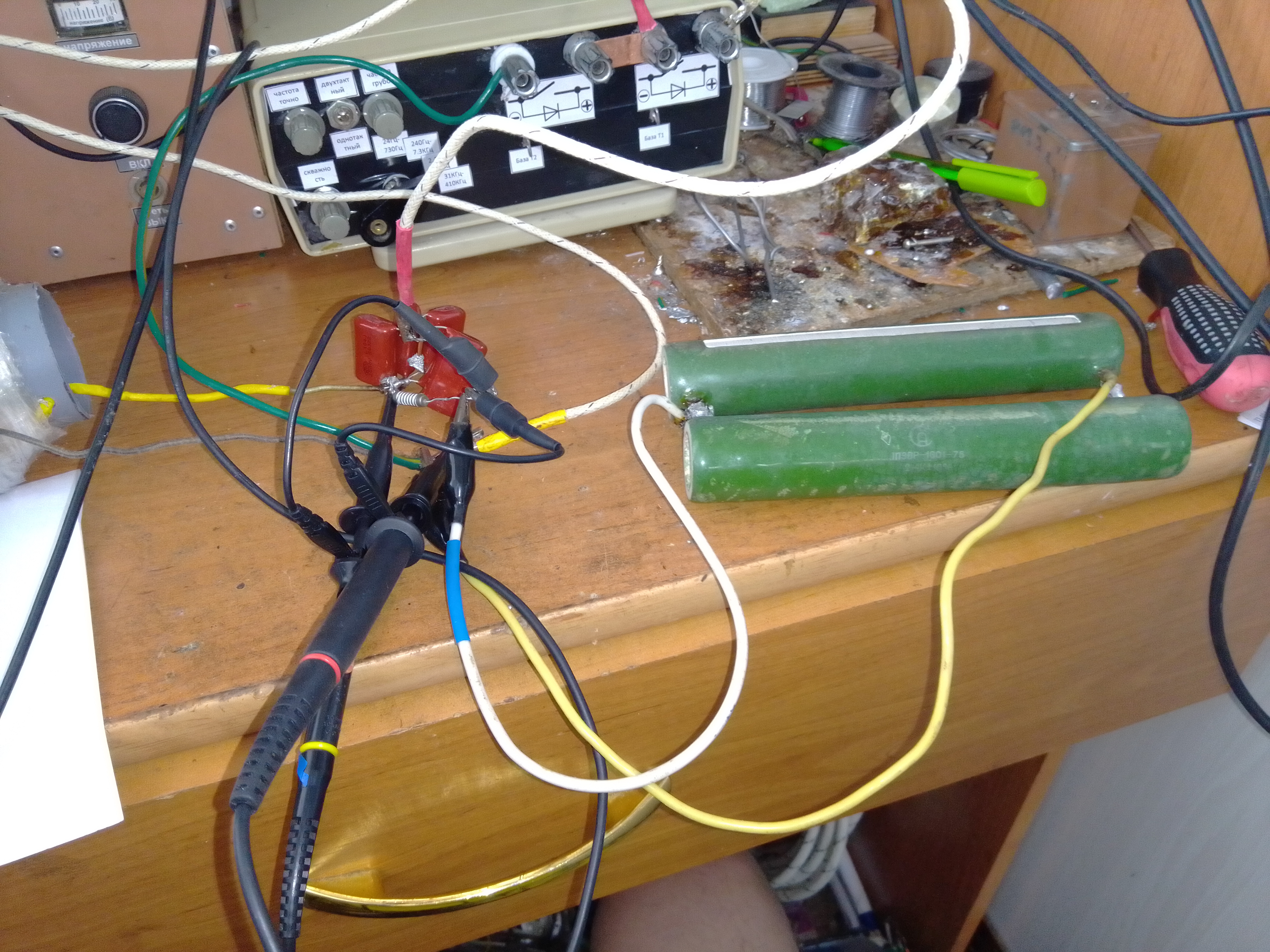

В общем экс такой, параллельно индуктивности повесил 2 200 ватных сопротивления по 2.4 килоома параллельно подключенных т.е получилось 1.2 килома. раскачал контур до 306 вольт (действующее) при токе на сопротивление 0.56 ампер т.е на сопротивлениях выделяется 171 ватт а потребление на контур 81.5Вольт при токе 1.34 ампера т.е моща потребления 109 ватт.
Думаю если контур сделать по феншую то разницу можно увеличить.

Rivaros пишет:

matros пишет: ...раскачал контур до 306 вольт (действующее) при токе на сопротивление 0.56 ампер т.е на сопротивлениях выделяется 171 ватт а потребление на контур 81.5Вольт при токе 1.34 ампера т.е моща потребления 109 ватт.
...

При подсчете мощности надо было напряжение взять эффективное - 306/1.4, но все равно получается больше - 122 Вт.

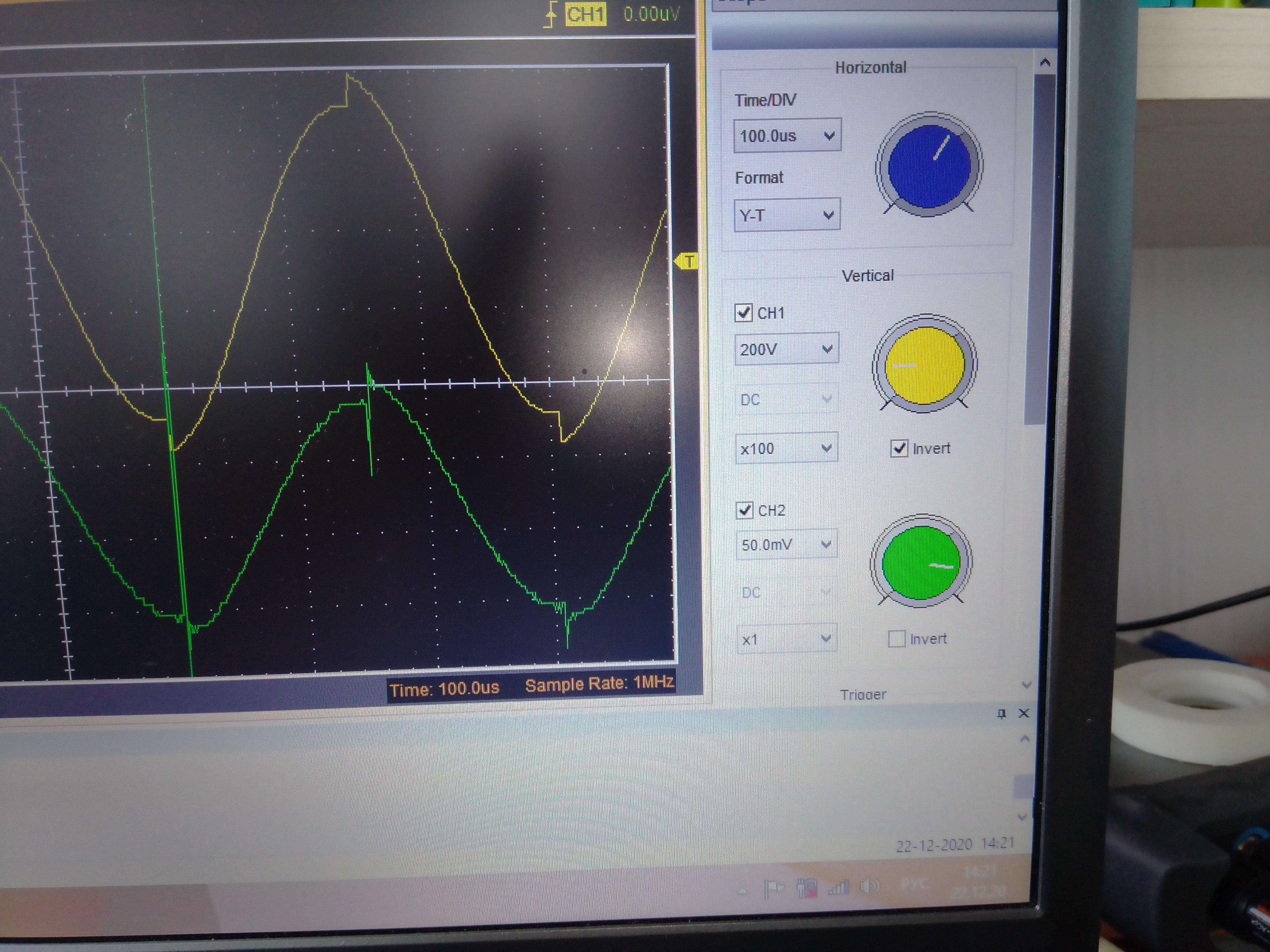

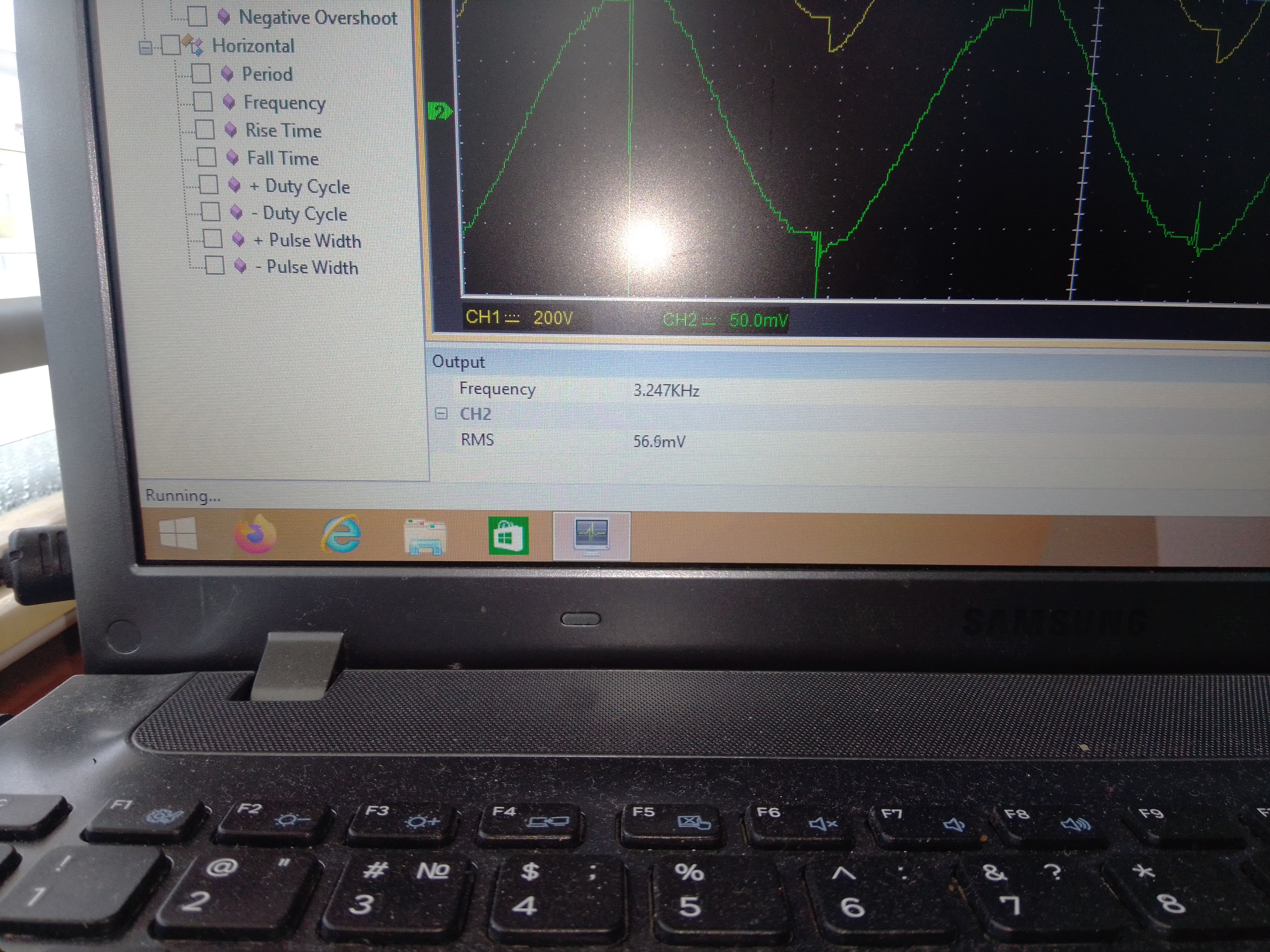

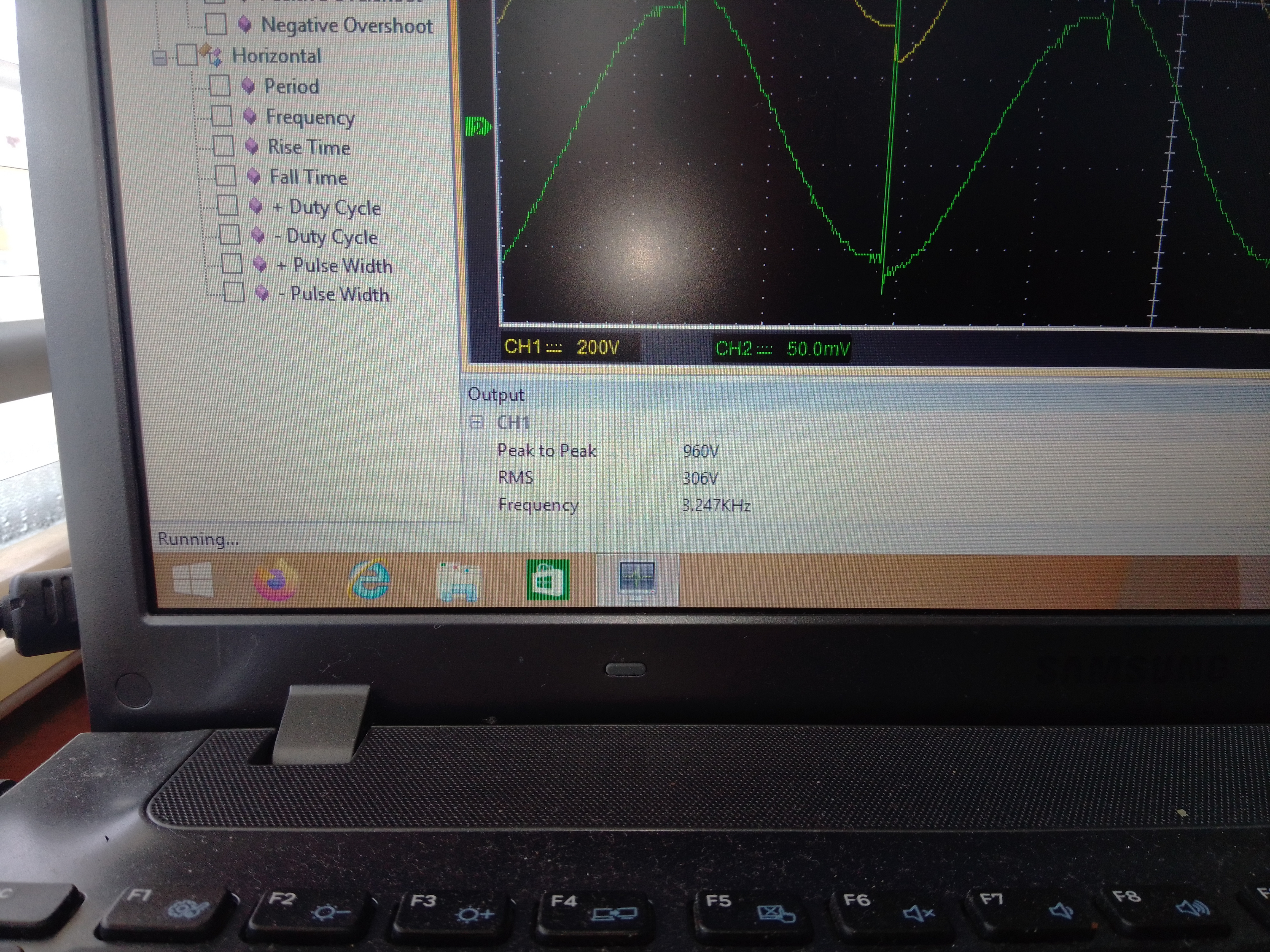

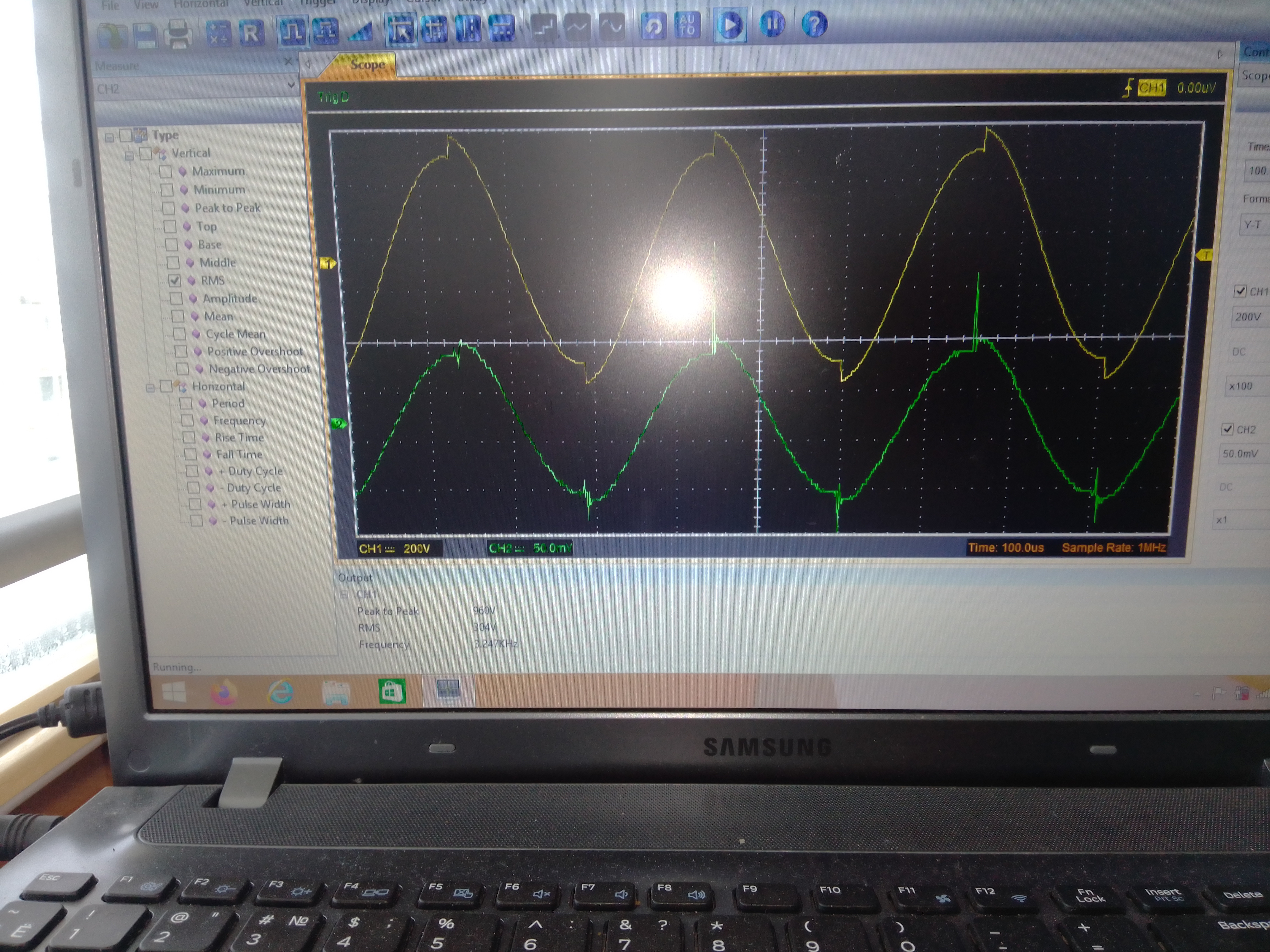

RMS это и есть эффективное т.е среднеквадратичное вычисленное прогой, от пика до пика 960 т.е 480 напруга от ноля до максимума разделить на 1.4 будет 340 примерно комп говорит будет меньше т.е 309. амплитуда тока тож по рмсу ток брал на сопротивлении 0.1 ом.

Да, немного не то написал (ошибочка). Тогда результат совсем прекрасный.

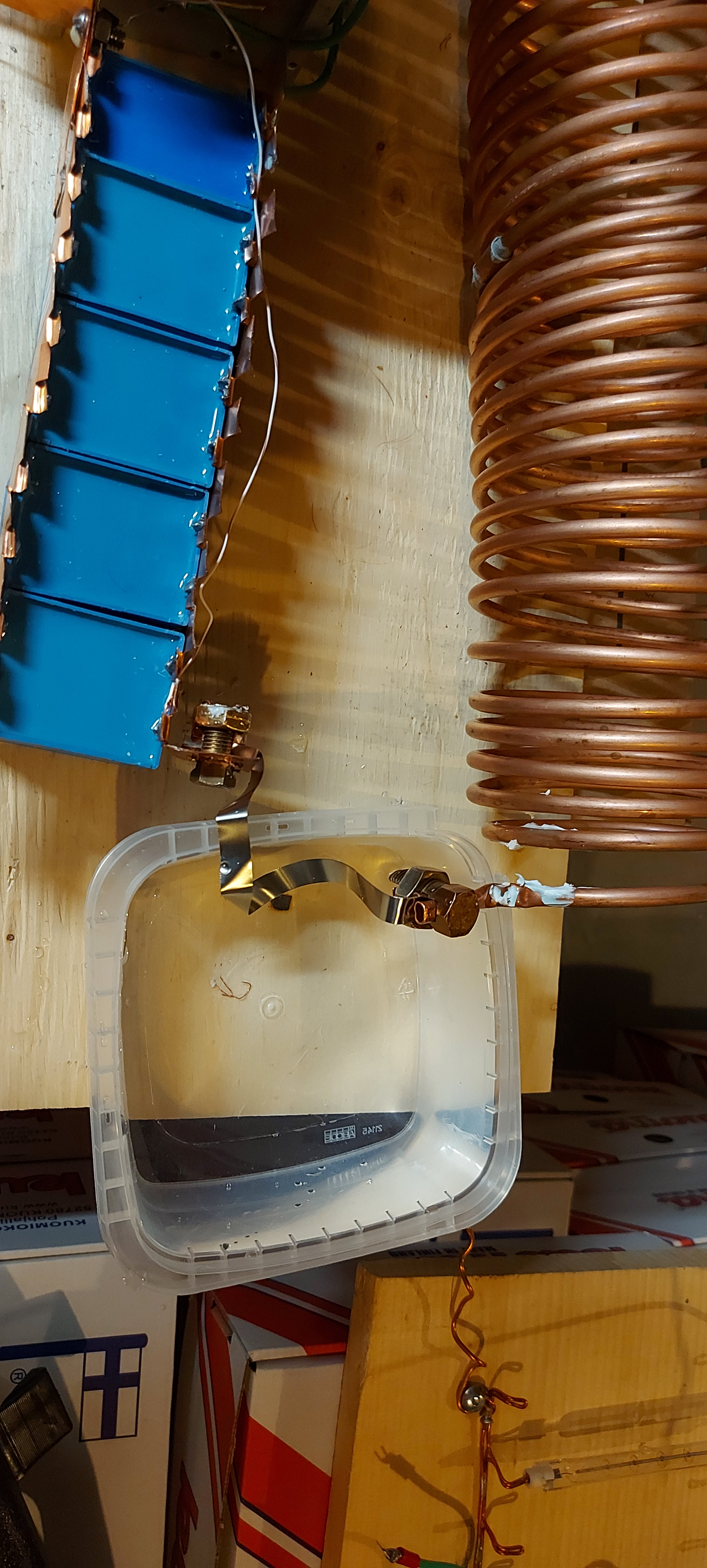

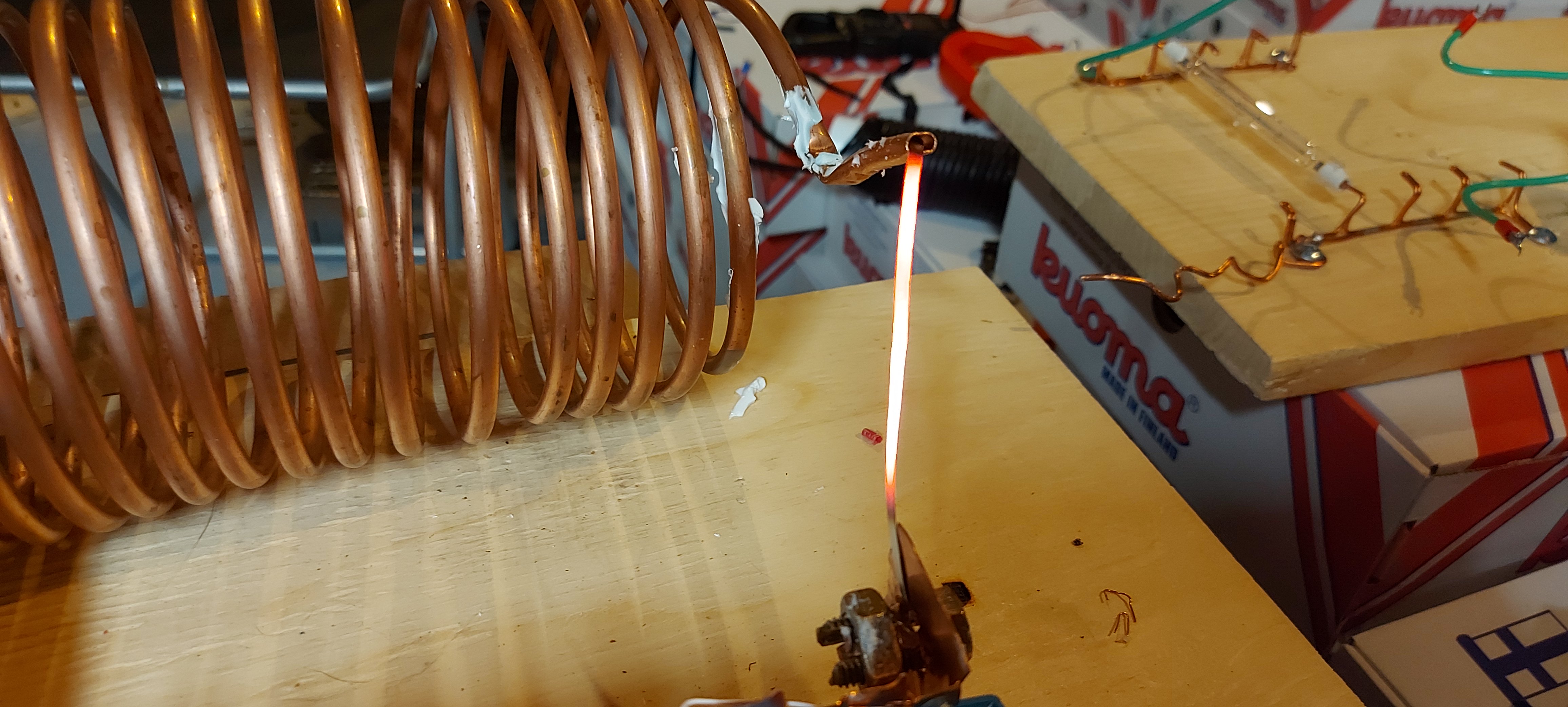

Раздобыл нержавейку, раскаляется до красна, при питании 50вт, колебания довольно сильно затухают

после многочисленных опытов, пришел к выводу
что прямой сьем на нагрев с резонансного контура Клесова не возможен
так как любое вмешательство увеличивает декремент системы
была испробована, лента, тены - это все напрямую не работает

остаются только два варианта
1. заряд кондера от индуктора через мост, и разряд на нагрузку (это как на фотке Клесова)
2. встречные катушки

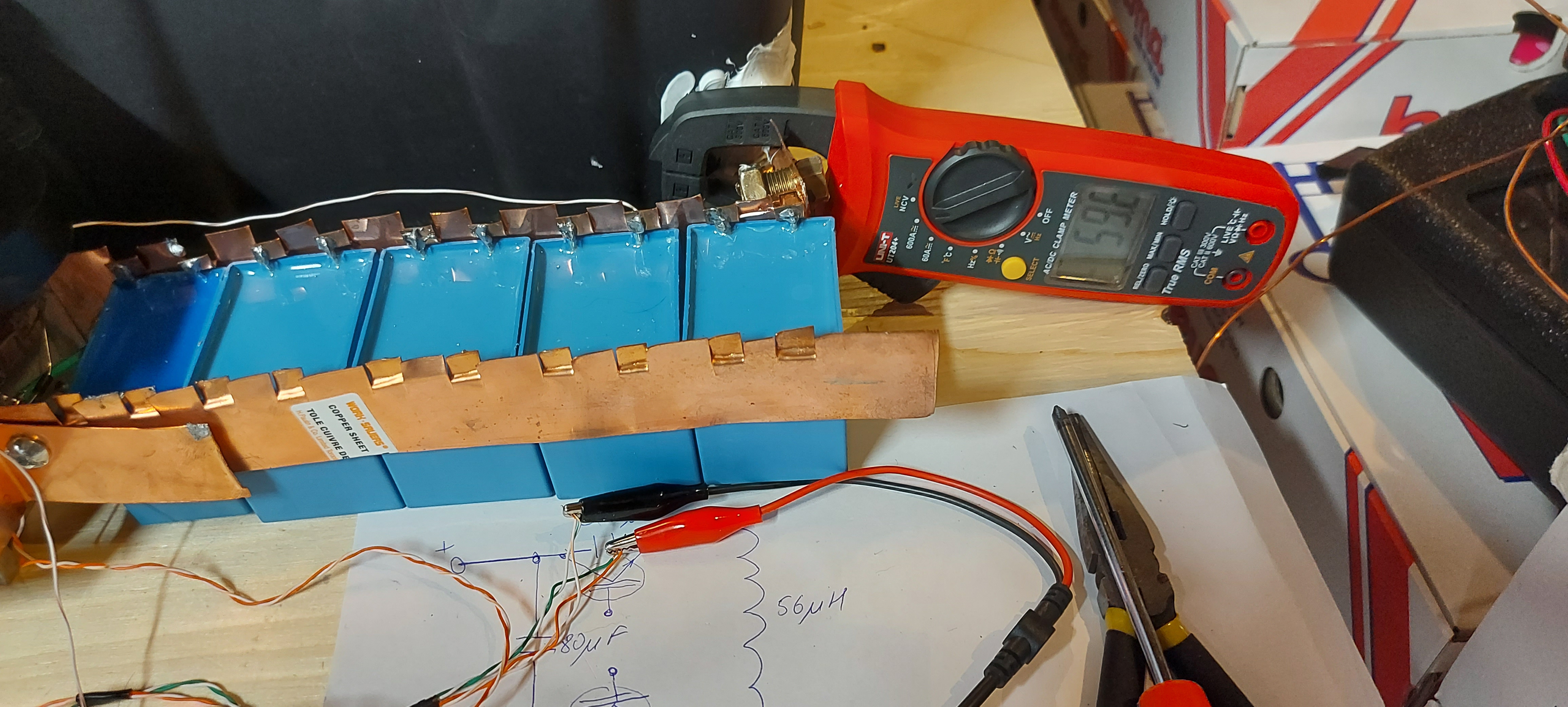

интересные эффекты заметил при подборе кондера С1, мне показалось что лучший эффект происходит кода его емкость не 80 а 8 мкф
, был момент когда контур затухал несколько секунд без питания

Osbourne пишет: после многочисленных опытов, пришел к выводу
что прямой сьем на нагрев с резонансного контура Клесова не возможен
так как любое вмешательство увеличивает декремент системы
была испробована, лента, тены - это все напрямую не работает

остаются только два варианта
1. заряд кондера от индуктора через мост, и разряд на нагрузку (это как на фотке Клесова)
2. встречные катушки

интересные эффекты заметил при подборе кондера С1, мне показалось что лучший эффект происходит кода его емкость не 80 а 8 мкф
, был момент когда контур затухал несколько секунд без питания


Во первых контур не резонансный, а с ударным возбуждением, и в контур не надо вмешиваться он сам нагревается от своего сопротивления, парамагнетик греется от магнитного потока создаваемого контруром при наличии сильного магнитного потока и не противодействует МП контура. Получение сильного МП в Вашем контуре возможно только при увеличении питающего напряжения. Чем больше вкините ток в индуктор, а он зависит от W= C x U ²/2, тем больше будет магнитный поток. С1 нужен в СКК в основном для создания возбуждения в контуре , а потом поддерживает колебания в контуре , на частоту сильно не влияет. Во вторых Вы поместили контур в водную среду, надо было для начала просто трубу заполнить водой.,потом подобрать парамагнетик (алюминиевую трубу хотя бы от старых пылесосов)

марк пишет ;Клесов пишет что схема рассчитана на 50 вольт

Но это напряжение не под этот индуктор ИК , а под дросель у которого будет четыре обмотки и с которого будет сниматься электричество

Самое главное это понять принцип работы СКК.

Ю 2810 пишет: марк пишет ;Клесов пишет что схема рассчитана на 50 вольт

Но это напряжение не под этот индуктор ИК , а под дросель у которого будет четыре обмотки и с которого будет сниматься электричество

Самое главное это понять принцип работы СКК.

У меня есть чуйка что труба в индукторе должна быть обязательно железной то есть магнитной, так как в описании все строится на полюсах
магнитного поля N и S, но это может быть моим заблуждением
