Захват зарядов из среды

Вот на алике брал себе недорогой трехфазный генератор с независимой установкой скважности частотой до 150 кгц. Довольно удобная универсальная вещь.

я долго искал правильный генератор для теслы
пришел к выводу что самый оптимальный вариант это ATtiny85

www.microchip.com/wwwproducts/en/ATtiny85

2$, просто программируется через USB и работает до 8МГц
6 входов/выходов

сокращает разработку платы управления до 4х микросхем

позволяет делать пачки,
деадтайм,
управление несколькими драйверами сразу,
регулировку скважности (через резистор),
частоты (через резистор),
детектор нуля или любой точки фазы (через обратную связь)

Да, неплохая вещь. Даже на 13-й тине можно наломать дров. А уж 85-й , вообще песня. В последнее время пользуюсь Вот такими китайскими модульками тоже с алика. Тини 85, и не нужно париться с платами и программаторами, плюс ардуино иде для написания скетчей.

На ардуино нано тоже неплохо получается погенерить и весьма удобно. Вот делал генератор для управления по схеме типа акулы. Скетч ,пару десятков строк кода и крутейший ген готов.

yuri999 пишет: NikAndr, в патенте говорится, что нагрузка имеет несколько десятков кОм. У Вас какая была нагрузка в десятки кСм ? Будьте добры уточните. И какую длину провода Вы использовали ? Я имею ввиду четверть волны или пол волны. Я сейчас эксперименты как раз делаю, по тому и интересен Ваш результат для сравнения.

Да и напряжение наверное киловольт 5 бы поднять.

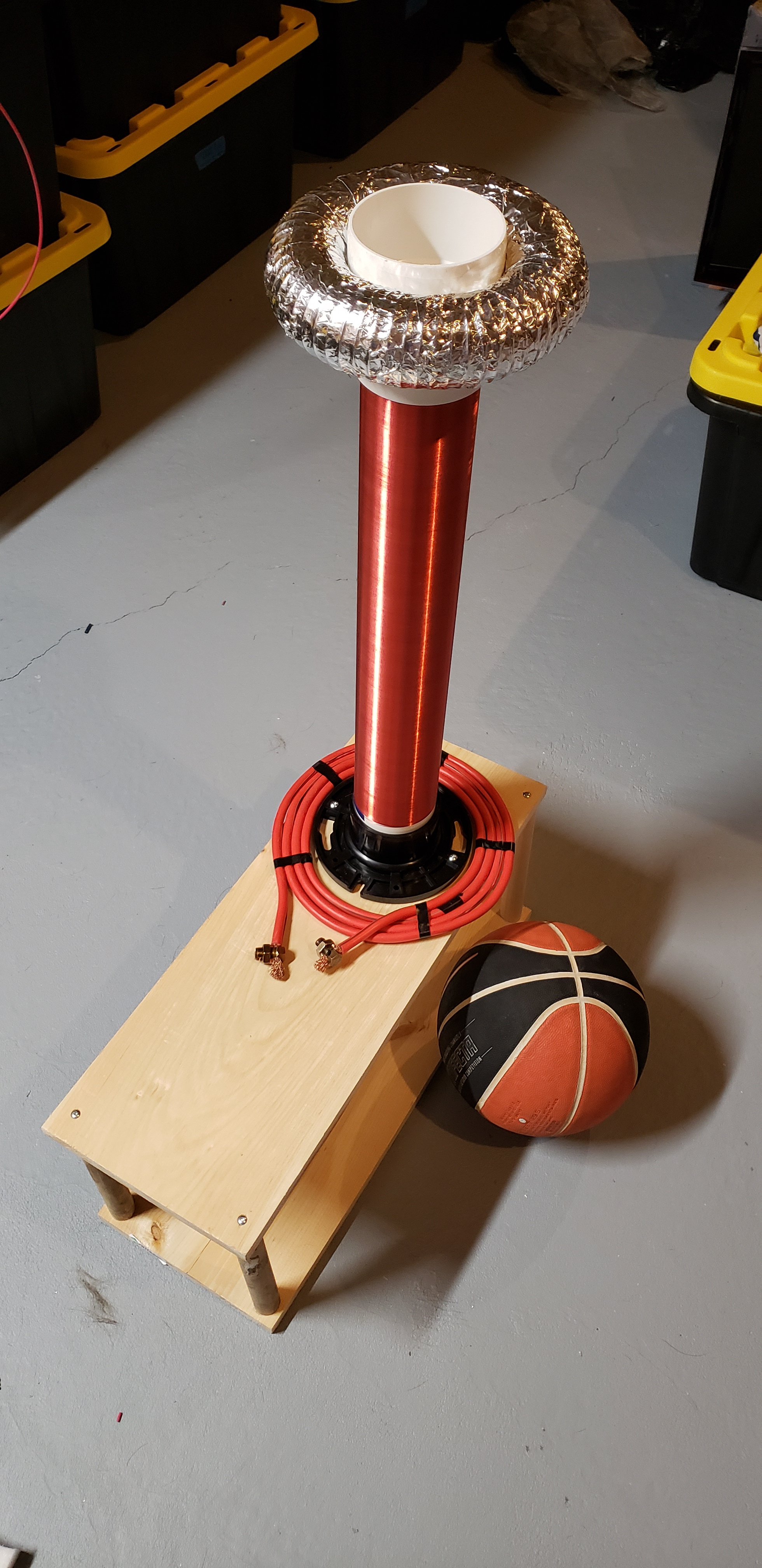

такая тесла получается,

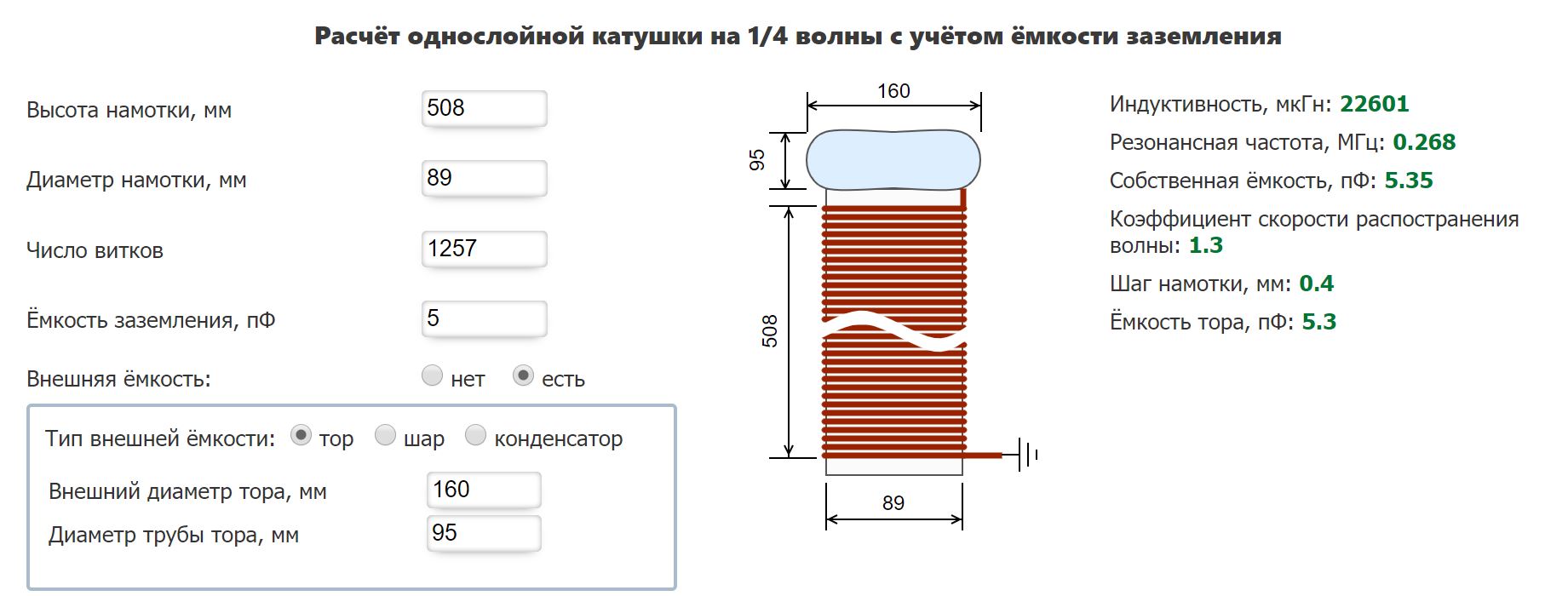

провод 0.4мм, 1257витков на трубе 89мм, намотка 508мм

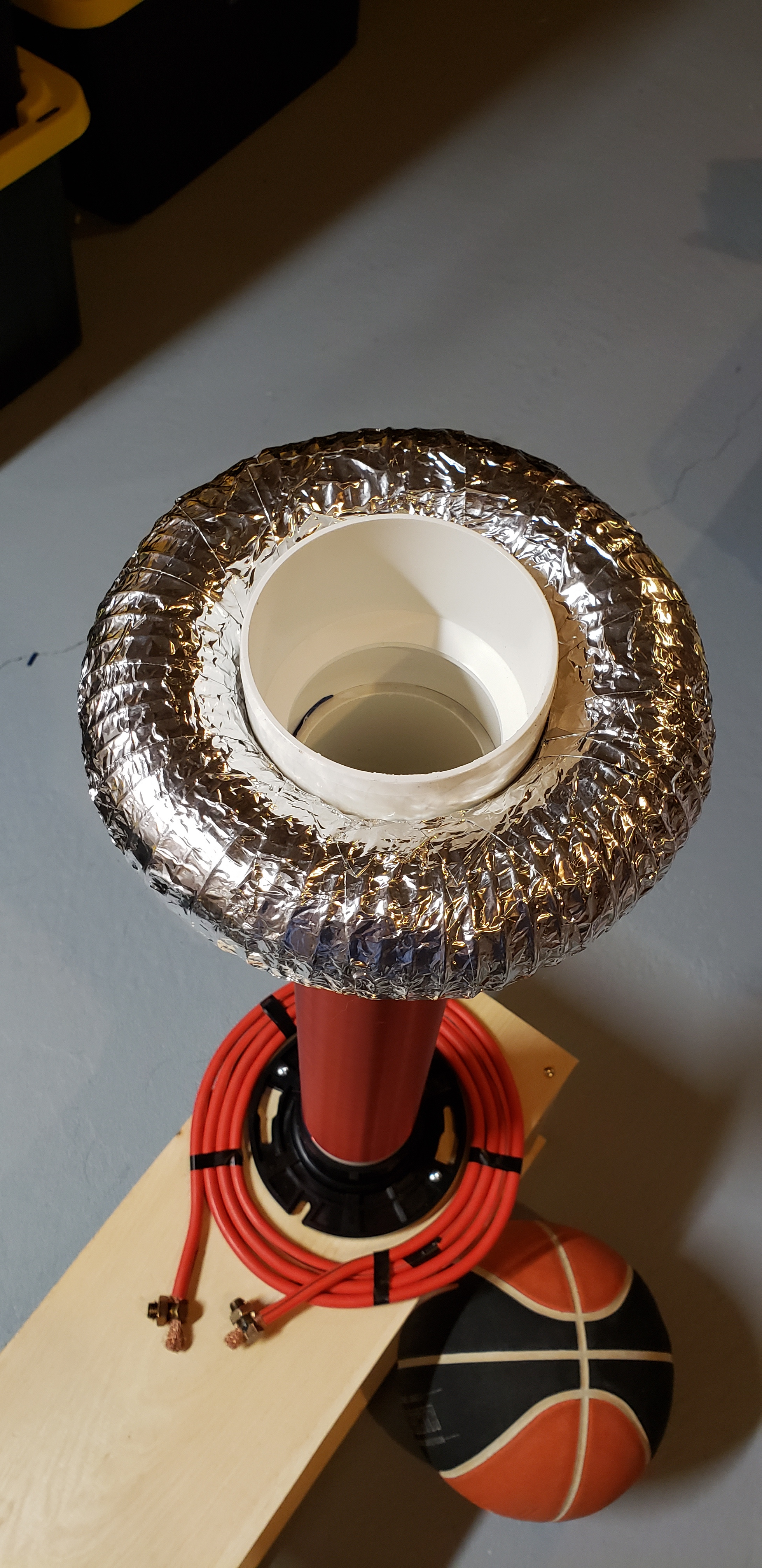

тороид по емкости придется подбирать
отверстие под опыты с кондерами внутри теслы

yuri999 пишет: NikAndr, в патенте говорится, что нагрузка имеет несколько десятков кОм. У Вас какая была нагрузка в десятки кСм ? Будьте добры уточните. И какую длину провода Вы использовали ? Я имею ввиду четверть волны или пол волны. Я сейчас эксперименты как раз делаю, по тому и интересен Ваш результат для сравнения.

Длину провода не скажу, использовал уже готовые катушки с индукторами, но скорее всего на 1/4, рассчитывал по Горчилину.
На компе инфы не сохранилось, ибо компы уже совсем другие, а в натуральном виде где-то в гараже сохранились катушки, но гаражи под снегом, к маю расстанет, поищу..

С нагрузкой у меня тоже были вопросы, ни одна из имеющихся в хозяйстве лампочек и тэнов никаких эффектов не показали, мне потом один чудак с ютуба подсказал попробовать обычную автомобильную лампочку в параллель с магазином Р33, дескать, у него при таком подключении нагрузки что-то там светилось.. Но увы, у меня во всем диапазоне сопротивлений прибора ничего даже близко не проявилось.. А вот если лампочку вешать в разрыв антенны - там при резонансе эффекты проявлялись, но и помехи были не хилыми

Вообще то если катушка в 1/4 волны, то индуктор должен быть в самом низу, возле заземления. Нагрузка в этом случае низкоомная. Если катушка в 1/2 волны, индуктор располагается по середине катушки. Напряжение на концах катушки максимальное. В центре катушки максимальный ток. В этом случае сопротивление нагрузки должно быть десятки кОм. Все как в антеннах передатчиков. Вы с этой информацией знакомы нет ?

yuri999 пишет: Вообще то если катушка в 1/4 волны, то индуктор должен быть в самом низу, возле заземления. Нагрузка в этом случае низкоомная. Если катушка в 1/2 волны, индуктор располагается по середине катушки. Напряжение на концах катушки максимальное. В центре катушки максимальный ток. В этом случае сопротивление нагрузки должно быть десятки кОм. Все как в антеннах передатчиков. Вы с этой информацией знакомы нет ?

Да пофигу какая длина волны и какое сопротивление у нагрузки, я и индуктор двигал по катушке, и нагрузку гонял от десятых долей ома до сотен килоом - ничего интересного
Надеюсь, вам повезет, и все у Вас получится. Удачи!

Ну пока у меня все работает - как в учебниках прописано, по закону сохранения энергии...

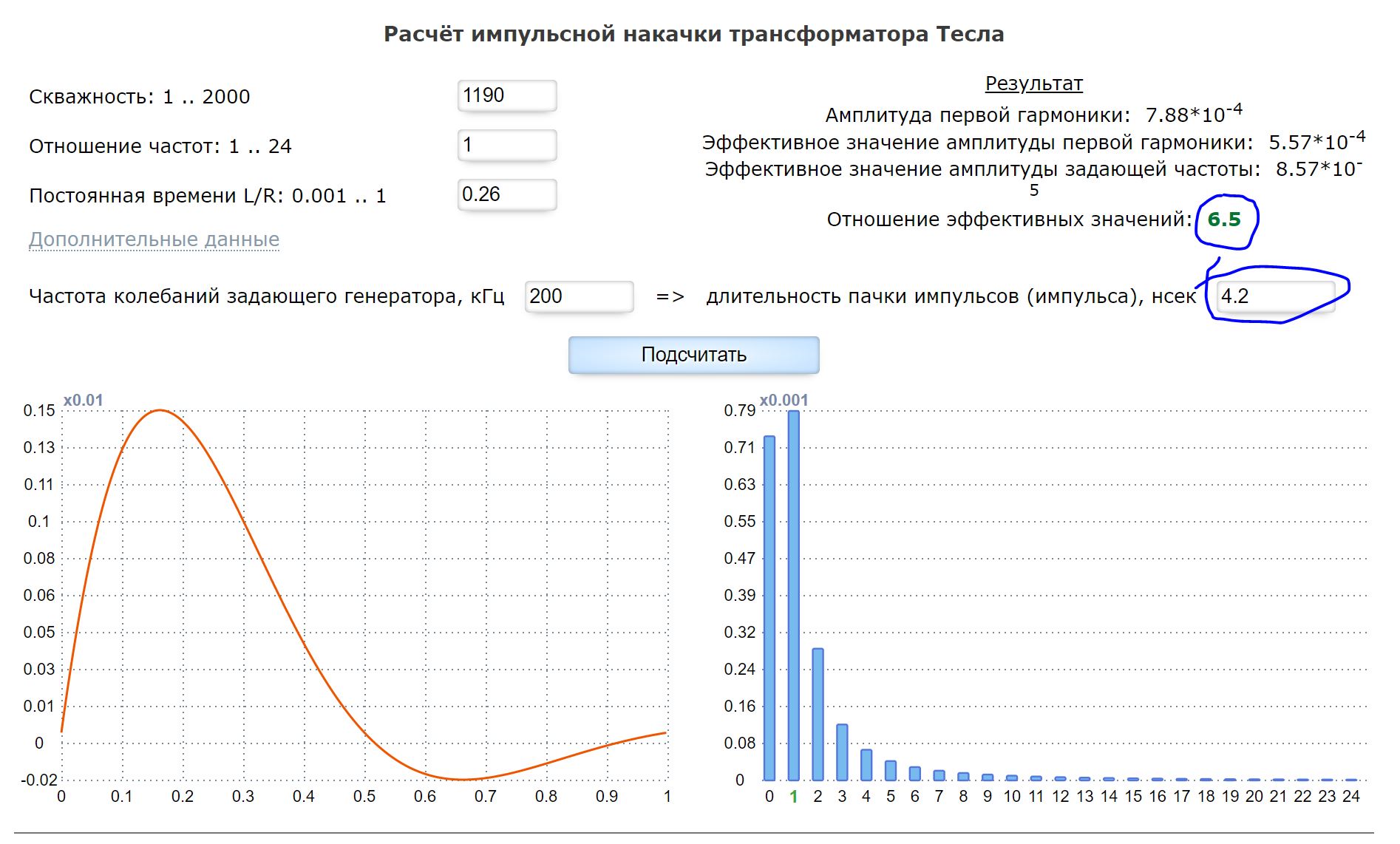

почему тесла не работает как надо, это тут у Горчилина

gorchilin.com/articles/energy/tesla

сводится к тому что нужен наносекудный однополярный генератор накачки

я все равно пока для начала делаю обычный, но наносек помню

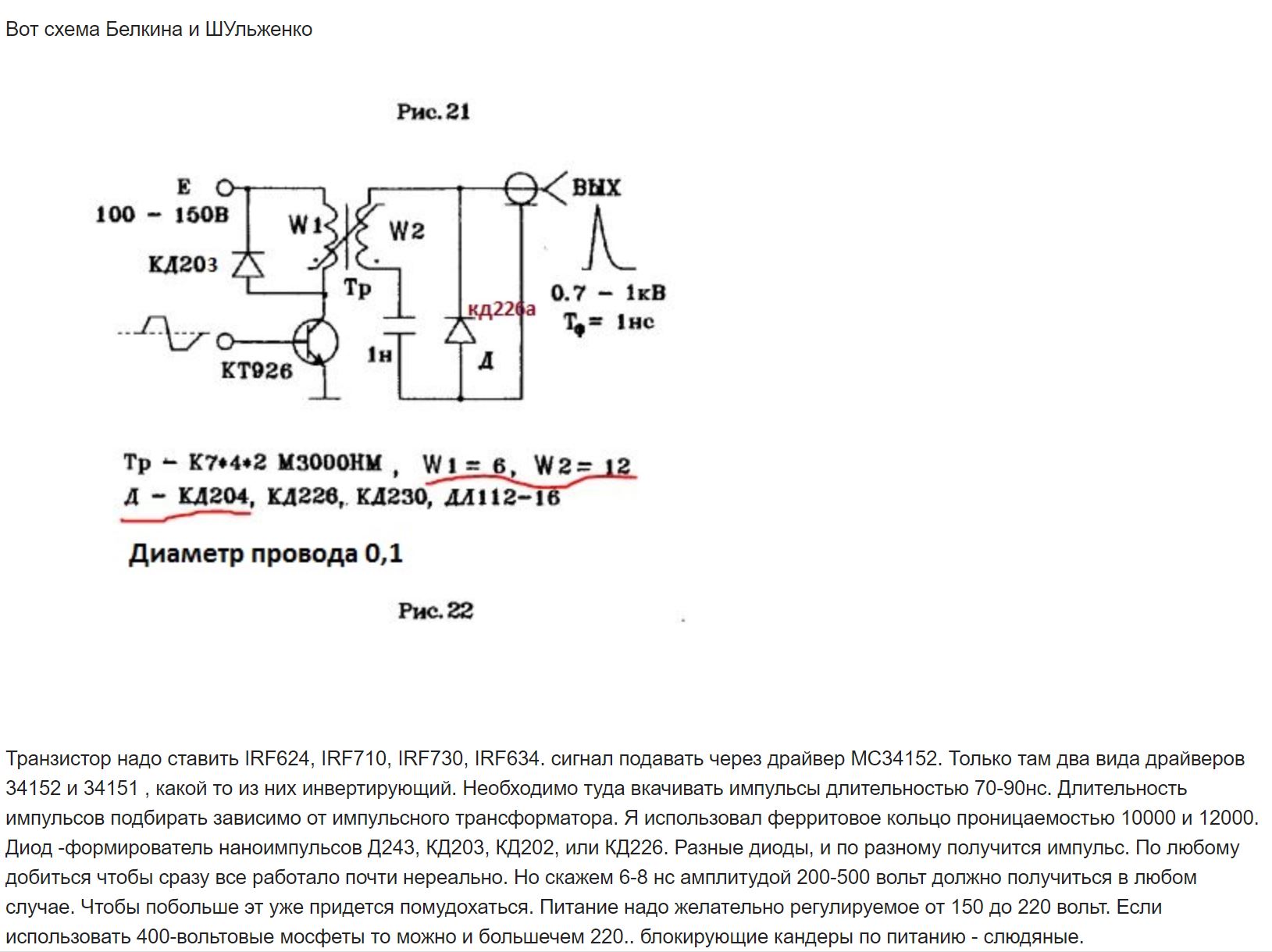

т.е идеальная накачка типа качера на лавинном пробое



наносек
