балоболка

Юра ты опять путаешь мягкого с тёплым!!!!
кондер переключается на индуктивность.
перерисуй картинку и посмотрим что получится.

berendey пишет:

Юра ты опять путаешь мягкого с тёплым!!!!
кондер переключается на индуктивность.
перерисуй картинку и посмотрим что получится.

причём ту перерисовать. зарядил кандёр к примеру ну чтоб понятно было на 100 ватт потратив на это 200 ватт. разрядил этот кандёр с этих 100 ватт ты получиш 50 ватт. 200 ватт затратил получил 50 ватт. кпд 25%

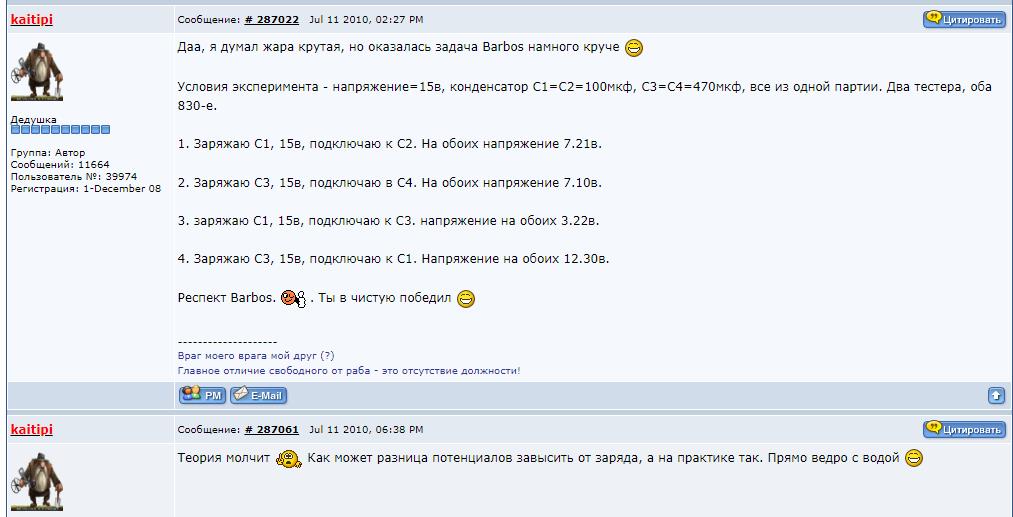

vrtp.ru/index.php?showtopic=15708

Юра ты придуряешься или реально такой.
Я тебе нормально написал ЗАРЯЖЕННЫЙ КОНДЕНСАТОР ПОДКЛЮЧАЕТСЯ К ИНДУКТИВНОСТИ!!!!!!

berendey пишет:

Юра ты придуряешься или реально такой.
Я тебе нормально написал ЗАРЯЖЕННЫЙ КОНДЕНСАТОР ПОДКЛЮЧАЕТСЯ К ИНДУКТИВНОСТИ!!!!!!

а смысл киловатт затратил 250 ватт получил

ты так и не нарисовал !!!

berendey пишет:

ты так и не нарисовал !!!

Вложенный файл:

Имя файла: сеть.docx
Размер файла:13 KB

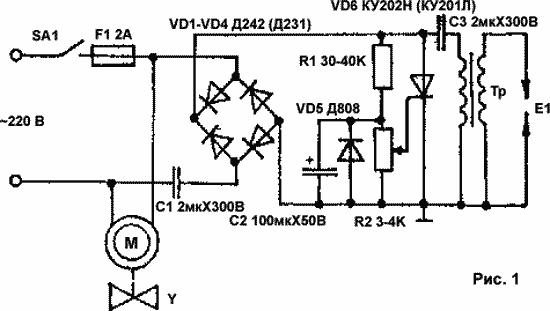

ну вот тебе схема

pretich.ru/articles.php?article_id=211
но кпд 25%

типа того.
НО,про разрядник мы не говорили.
вторичной цепью будет нагрузка.


В момент отключения первички конденсатор + индуктивность трансформатора образуют колебательный контур, и напряжение действительно подскакивает в 3–5 раз выше сетевого. Этот скачок — не проблема, а топливо для твоей системы, если его правильно преобразовать и использовать.

При феррорезонансе напряжение на Cp может достигать:

U_рез = U_сети × Q

где Q — добротность контура.

При Q = 5 (реалистично):

text
U_рез = 220 × 5 = 1100 В
Это напряжение трансформируется во вторичку с коэффициентом трансформации (например, 1:1) и добавляет значительную энергию в C2.

Оценочно, резонанс может увеличить энергию C2 ещё на 20–50% по сравнению с одной только ЭДС дросселя L.

Итог
Да, использовать феррорезонанс — можно и нужно.

Это даёт дополнительный импульс энергии во вторичку.

Сложность — в подборе Cp и защите ключа.

При правильной настройке выигрыш может быть заметным.


ЭДС дросселя L (основной источник)

Феррорезонанса первички (дополнительный источник)

даёт тот самый эффект, который ты ищешь — мощность на нагрузке больше, чем прямое потребление из сети в текущий момент.

berendey пишет:

При феррорезонансе напряжение на Cp может достигать:

U_рез = U_сети × Q

где Q — добротность контура.

При Q = 5 (реалистично):

text
U_рез = 220 × 5 = 1100 В
Это напряжение трансформируется во вторичку с коэффициентом трансформации (например, 1:1) и добавляет значительную энергию в C2.

Оценочно, резонанс может увеличить энергию C2 ещё на 20–50% по сравнению с одной только ЭДС дросселя L.

Итог
Да, использовать феррорезонанс — можно и нужно.

Это даёт дополнительный импульс энергии во вторичку.

Сложность — в подборе Cp и защите ключа.

При правильной настройке выигрыш может быть заметным.


ЭДС дросселя L (основной источник)

Феррорезонанса первички (дополнительный источник)

даёт тот самый эффект, который ты ищешь — мощность на нагрузке больше, чем прямое потребление из сети в текущий момент.

но кпд 30-40%

Доброго времени, berendey!

Если Вас интересует обсуждение решения со мной, то мне потребуется Ваше согласие на условия.

1. Обсуждение ведется только в публичном пространстве.
2. Ваше слово, что устройство не будет использовано для причинения вреда кому-либо.
3. Я смогу отвечать по мере свободного времени.

Также, потребуется больше информации о параметрах и режимах Вашей задумки – от этого напрямую зависит качество предоставляемой информации.

berendey пишет:

... мне нужно именно конденсатор отключить от сети и тут же подключить первичной обмотке трансформатора,придётся ставить два ключа.

Если требуется аналог переключателя, как я писал выше, посмотрите в сторону работы полумоста. Данных критически недостаточно, так что, только в общем.

Если Вам просто требуется задействовать ЗТ, на всякий случай, напомню:

- Тиристор, по сути, является управляемым диодом
- ЗТ, технически, предназначен для работы в цепях постоянного тока
- При снижении анодного тока ниже допустимого уровня (в т.ч., переход через ноль), тиристор закроется
- Управление GTO производится разнополярными сигналами по УЭ (обычно, относительно катода)
- ЗТ, по сравнению с однооперационными элементами, это на порядок более сложный прибор, в плане режимов, а приборы прошлого века, практически, требуют экземплярного подхода

berendey пишет:

запираемые тиристоры у меня ТЗ132,и управление запирания к ним есть,но очень сложное,возможно не очень оптимальное.

Наиболее примитивная схема управления GTO представляет собой коммутацию двух ИП (разнополярный сигнал) на УЭ. Их токи и напряжения смотрите в паспорте Вашего ЗТ. Немного сложнее (режимы и расчет) применение компенсационных элементов с одним ИП. Все это достаточно подробно описывалось у Дзюбина.

В остальном, мои пожелания успехов.
На форуме не так много практиков и еще меньше взаимодействия - но, возможно, кто-то еще сможет помочь.
