Джоуль вор с очень низким потреблением и с большим КПЭ. ( Свободная Энергия )

KosmoFM пишет:

Получается и вот так. Очень маленькое потребление за сутки! Не помню какое, вроде 0,04 ватта за 11 часов не прерывной работы.

Вложенный файл:

Имя файла: novator 75 схема.doc
Размер файла:2,928 KB

KosmoFM, Приветствую,

Да, интересная схема, очень похожа на этот Джоуль вор по принципу, только больше на одну катушку и ещё мост диодный.
Теперь осталось понять, важно ли сечение проводов или нет.
Всё же ток будет течь по наименьшему сопротивлению быстрее.
А там, где сечение меньше - там сопротивление больше - если не ошибаюсь.

Хорошего дня.

Привет всем форумчанам,
Вот нашёл спецификацию к транзистору, который использует кекс в схеме:
(2n3055)
www.onsemi.com/pdf/datasheet/2n3055-d.pdf

Интересно то, что максимальное напряжение БАЗА-ЭМИТТЕР 7Вольт, а КОЛЛЕКТОР-БАЗА 100Вольт.
Наверно в транзисторе кроется одна из загадок прибавки, если не ошибаюсь.
Получается, что контур БАЗА-КОЛЛЕКТОР более пропускноспособен, чем контур БАЗА-ЭМИТТЕР.
ДАЖЕ КОЛЛЕКТОР-ЭМИТТЕР 70В максимум напруга, а КОЛЛЕКТОР-БАЗА 100Вольт максимум.
ЧТо-то в этом есть наверно. =)

Хорошего дня.

Привет всем форумчанам,

Только что нашёл, что у НОВАТОРА75 в схеме катушки в разные стороны намотаны.
Возможно в этой схеме так же мотать надо в обе стороны катушки.


Хорошего дня.

Ну вот, смотри как и что, срок давности этого видео истёк и нет связи с этими людьми кроме как тут на форуме в личках.
disk.yandex.ru/i/NhDQpDxOc_lfiw
А зачем вам? Ну целый дом, подъездами, лампочками сберегайками можно осветить экономно, а дальше всё.

Схема Новатора 75 похожа немного на проект time energy pump с сайта Jlnaudin labs, которому 35 лет уже. Собирал я подобное на феррите очень давно. Достоинством этой схемы является ее работа в ВЧ поле - даже подключив длинный провод и заземление,и положив на установку магниты были импульсы,оторые издавали щелчки в феррите (без питания). При приближении к катушке Тесла схема работает сама на себя - светится десяток светодиодов. Если настроить все как следует, на 3 гармонику, можно получить неплохую мощность. Транзисторы 2n3055 доступны, их аналог КТ 819 вроде.

Изначально /Дж.вор/ был предназначен для "высасывания" остатка энергии из разряженного элемента (1,5в) , а не для эксов по добыче СЭ.
КПД исходника около 70% ...схемка простецкая лежит на казусе...сайтом руководит модер с протёкшей крышей... Кидает претензии к запятым/точкам ...

Схемка на сайте , конечно, изображена по типу - /маманегорюй!/ .

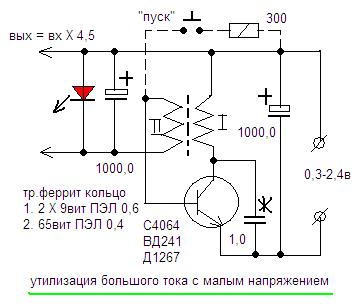

Когда привёл её в порядок - оказался обычный блокинг . Запускается от 0,3в (в этом случае требует цепь принудительного запуска)

ЗаиС пишет:

Изначально /Дж.вор/ был предназначен для "высасывания" остатка энергии из разряженного элемента (1,5в) , а не для эксов по добыче СЭ.
КПД исходника около 70% ...схемка простецкая лежит на казусе...сайтом руководит модер с протёкшей крышей... Кидает претензии к запятым/точкам ...

Схемка на сайте , конечно, изображена по типу - /маманегорюй!/ .
Когда привёл её в порядок - оказался обычный блокинг . Запускается от 0,3в (в этом случае требует цепь принудительного запуска)

www.chipdip.ru/catalog/dc-dc-preobrazova...10?x.11115=kEH&ps=x3

Хром...
...увы, ЗАПРЕТ на просмотр...
А откуда этот самый - чип/дип? Было,б неплохо занести его в ответный список!

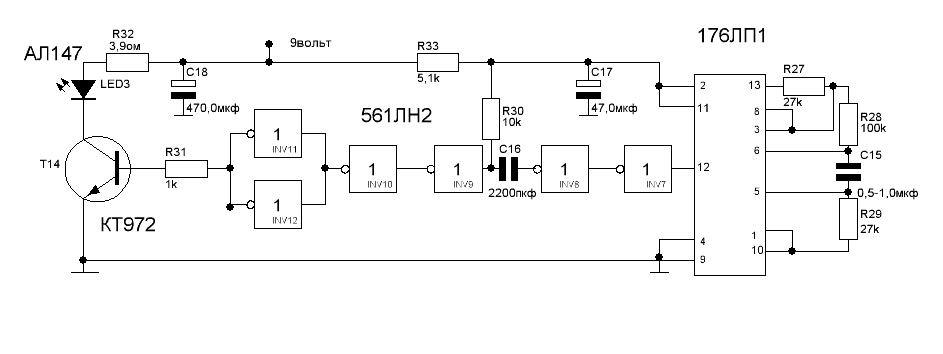

херня всё это в журнале радио была такая схемка для охранной сигнализации

кроны хватало на 3 месяца непрерывной работы. через линзы тут и там луч бил на 5 км правда диода хватало на 2 месяца непрерывной работы. диод просто садился. очень ярко горел обычный светодиод
джоуль вор это для лохов никакой экономии тут нет

Когда то давным давно, когда форумов русскоязычных не было по свободной энергии,были группы yahoo.com. Там на английском переписка была, много чего интересного в те времена обсуждали, до 2000 года . Так вот , по материалам сайта jlnlabs, один канадец сделал генератор с самозапитом на двух катушках с намоткой как к Новатора - обмотка съёма и на ней две.
Третья катушка была между ними, намоткой универсаль высокой добротности - просто параллельный контур, с одной стороны заземленный, с другой подключенный к брошенной ЛЭП , поводу несколько сот метров. У него генератор один на другой работал, настроен был на одну из гармоник средней катушки. А настраивал он свою систему по отдаче максимальной на средней катушке, намотанной литцендратом, частота у нее была около 400 кГц.
