Генератор Далли #90853
Расчитал длины обмоток Далии. Та что тонкая 70,1 метар. Резонасная 23,5 метров. Каркас у него 47 милиметров. Коаксиальный кабель - 3,4 метра. Съёмная около 13 метров.
У него плата под некоторые смд компоненты. Поэтому 20 ом резистор в базу похоже есть (я его нашёл и на фото и на схеме), только его на фотографиях я сперва не заметил.

Оптимист и на кладбище видит одни плюсы (не кресты).
Вложения:
Спасибо сказали GTA, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Генератор Далли #90873
Колечко можно, думаю, использовать почти любое. И из парашкого железа, например жёлто-белое. Хоть там проницаемость её очень низкое 25-45 где-то, но зато имеет большую индукцию насыщения. И Руслан Кулабухов, по моему, использовал в некоторых случаяв эти колечка из порошкого железа на самозапите.
Ещё если делать синхронизацию, то импульс насколько я вижу из разной информации с которой познакомилься должен бить по верхушке синусойды. Чуть правее чем самый верх. Так мне и Сергей Алексеев говорил, помню. И очень тонкая настройка, чуть в лево в право, наверное, не будет работать. Плюс ещё может придёться подобрать, мне кажеться, конденсатор тот, который у диода стоит у коаксиального кабеля, его ёмкость.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Vasiania
Новый участник
Новый участник
Сообщений: 18
Больше
Генератор Далли #90884
Сегодня смотрел, что -же лучше, биполярник или полевик. Пришёл к выводу, что можно использовать что удобнее, в нашем случае - разницы почти нет.

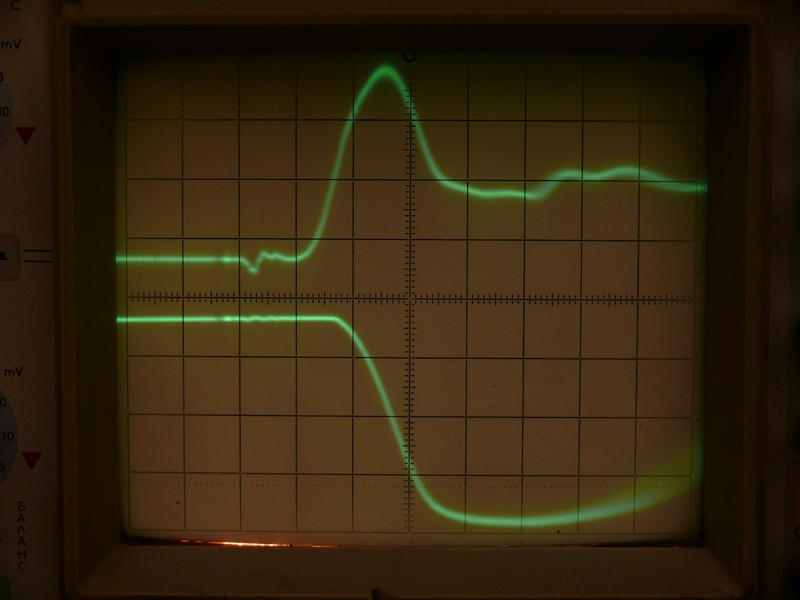

Здесь J6812 , верхний луч- база, клетка 0,5 вольта, нижний- коллектор клетка 20 вольт. Развёртка 200ns.

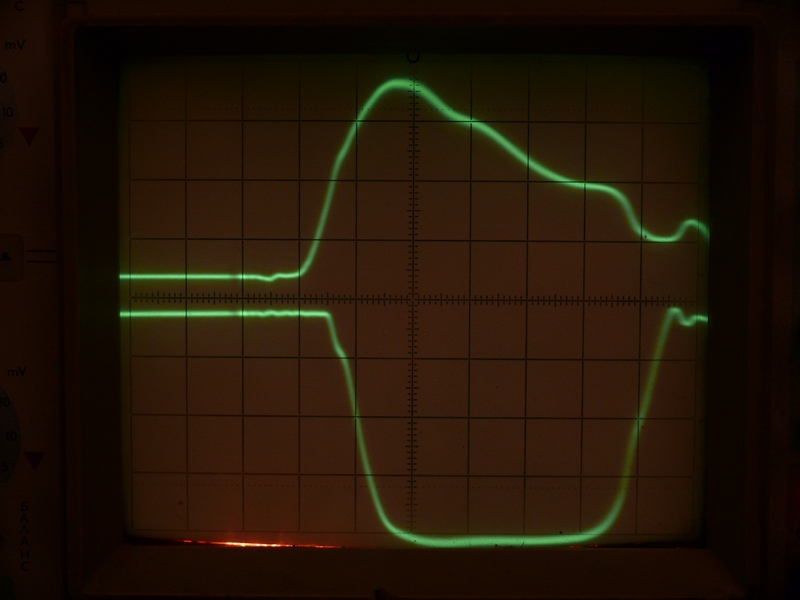

А это IRF540 , верхний луч- затвор, клетка 2 вольта , нижний - исток, клетка 20 вольт. Развёртка 200ns.

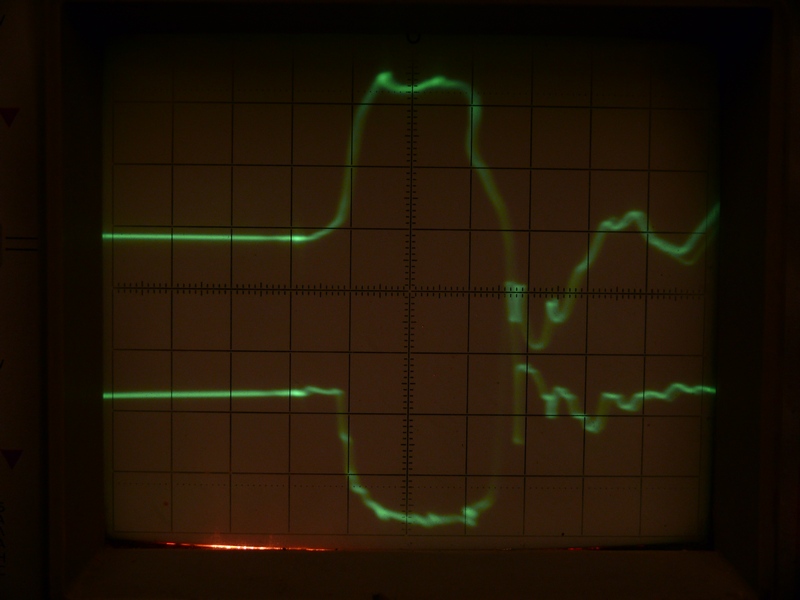

Почти одно и то-же. А следующий экс с драйвером IR2110.

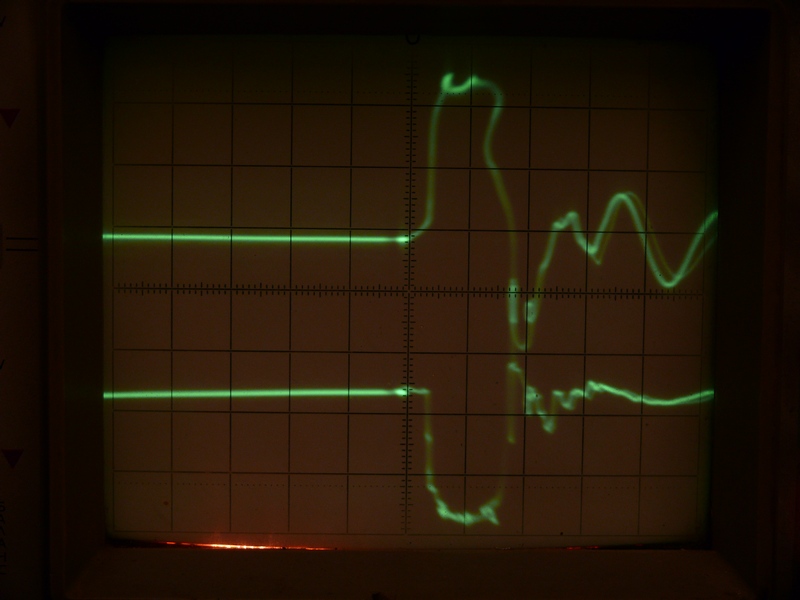

Видно, что фронт круче в два раза. И то-же самое, с развёрткой 100 ns.

То есть действительно, есть смысл применять драйвера в формирователе.

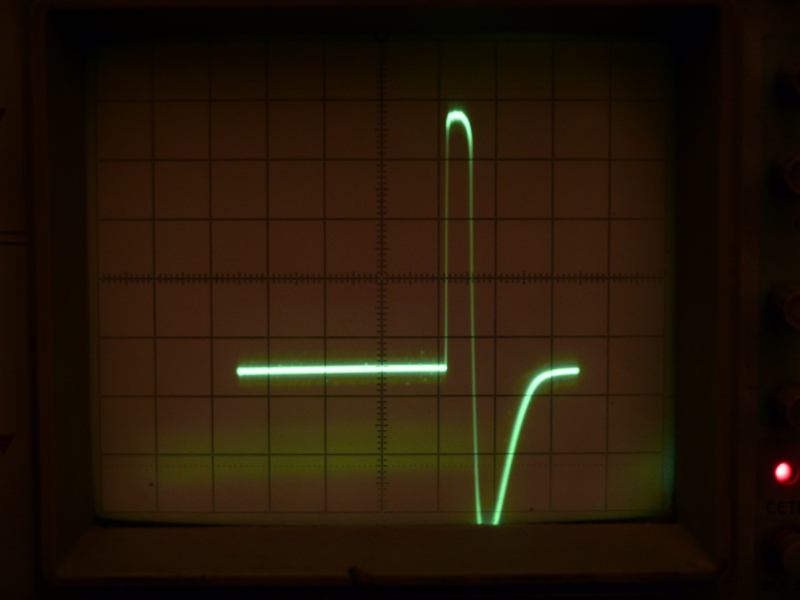

Это, конечно , хорошо, только совсем не главное. Сам импульс формируется-то не здесь, а в трансформаторе. Вот что получается на вторичке без диода на первичной обмотке :

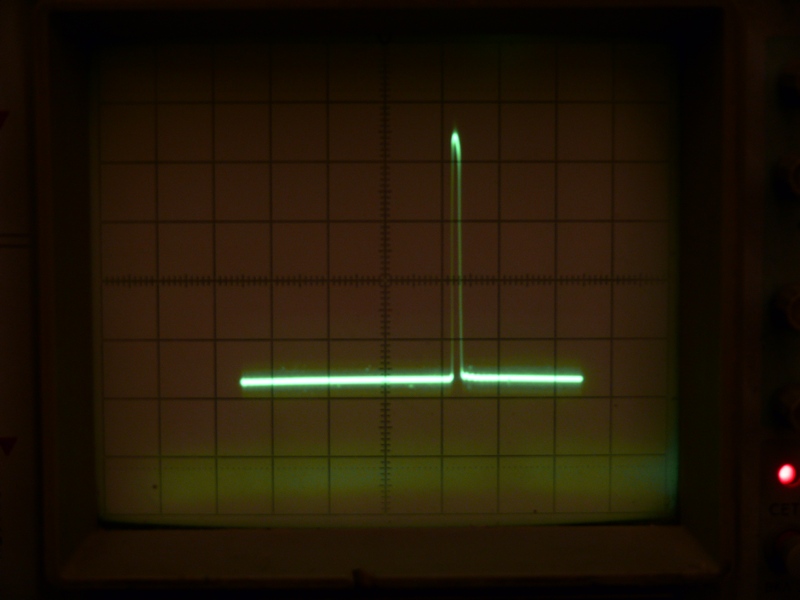

И с диодом :

А вот как работает схема на вторичке - пока не понял. В процессе.
Спасибо сказали AndreyVK431, Minachim

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Генератор Далли #90894
Вот у меня какая осцилограмма на коаксиалном кабеле, который прямо к вторичной обмотке коечка подключен.
А паралельно первичной КД203А диод. Если парарельно первичной поставить Uf5408, то потребление либо не меняеться, либо слегка падает. А с КД203А паралельно первичной потребление сильно возрастает и с КД203А на вторичке появляеться какой-то острый импульс и звон послабее. На затвор подаёться импульс гдето 200 нс и с частотой где-то 230 килогерц. Первичная обмотка 3 витка, вторичная 12. Питание 37 вольт на входе. Транзистор полевой на 500 вольт где-то.
Но я думаю, что наверное, можно прямо подать импульс с вторичной обмотки колечка на коаксиальный кабель, не ставя ни конденсатора, ни диода. Потому что у Далли, я вижу, что была не правильная фазировка на колечке и его наносекундник всё равно не работал как полагаеться. Он просто не знал, и другие не знали, что там нет импульсов с 1 нс длительности или тому подобного.

Оптимист и на кладбище видит одни плюсы (не кресты).
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Генератор Далли #90898
Если использовать КД203А диоды, то они уменьшают потребление где-то только до 100 килогерц, а дальше первичке подключая диод этот потребление растёт. А если использовать HER508, то на любой частоте его подключая паралельно первичной обмотке, потребление падает. Если вторичная подключена прямо к коаксиальному кабелю. Парарельно кабелю можно тоже ещё диод поставить, чтоб олучше обрезал всякие паразитные колебания, можно HER508 поставить. И я смотрел, что подбирая конденсатор можно увеливать длительностЬ, тот что у кабеля, либо прямо коаксиал подцепить и уменьшать длительность на генераторе. Эфект почти тот же самый. Только,наверное меньше потерь прямо подключая к коаксиалу без конденсатора. И я тут пишу, когда фазировка на колечке, как в книге Белкина, то есть когда не правильная, ведь у Далли именно такая фазировка.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Alfic
Живу я здесь
Живу я здесь
Сообщений: 1559
Больше
Генератор Далли #90899
Святолуг, всё у Белкина правильно, не мути воду. HER508 не подходит сюда, диод подбирается не по потреблению схемы, он должен иметь свойства лавинника (лавинный пробой), у 508 этого нет!

Скептик. Верящий, но скептик!
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Генератор Далли #90931
Можешь намотать колечко, как на схеме Белкина, с такой фазировкой или как у Далли и я гарантирую, что в таком случает ты не получишь того, что должна эта схема сделать!

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Vitaliy
Новый участник
Новый участник
Сообщений: 14
Больше
Генератор Далли #90949
Сделал наносекундный генератор по схеме Белкина использовал транзистор IRF740 диод 6А10 и маленькое ферритовое кольцо. Получился импульс в 740 В амплитудой и 20 наносекунд длительности. Если кто-то делал подобную схему подскажите, пожалуйста, как получить более короткий импульс с более высокой амплитудой. Фото прилагаю.
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Alfic
Живу я здесь
Живу я здесь
Сообщений: 1559
Больше
Генератор Далли #90950

Vitaliy пишет: Сделал наносекундный генератор по схеме Белкина использовал транзистор IRF740 диод 6А10 и маленькое ферритовое кольцо. Получился импульс в 740 В амплитудой и 20 наносекунд длительности. Если кто-то делал подобную схему подскажите, пожалуйста, как получить более короткий импульс с более высокой амплитудой. Фото прилагаю.

Попробуй кольцо тоньше, чем быстрее оно будет входить в насыщение тем лучше.

Скептик. Верящий, но скептик!
Спасибо сказали tokar_ev, Vitaliy, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 6 мес. назад
Vitaliy
Новый участник
Новый участник
Сообщений: 14
Больше
Генератор Далли #90951
Пробовал разные ферриты, включая и более тонкие также пробовал разное количество витков первички и вторички и разные диоды и конденсаторы и длительность открытия транзистора.
