Схемы качеров и их исполнение

vasili1952 пишет: Кстати мои катушки настроены на частоту 1075Кгц. Потому что это частота моей гранаты. Те данные, которые я получал от калькуляторов, в том числе Горчилина на деле оказываются под большим вопросам. Единственное. что я взял от горчилина - это его идея подключить в качере коллектор и базу через трансформатор. На индукторе получаются очень красивые однополярные одиночные импульсы.

Можно ссылку на Горчилина с трансформатором для качера

Вячечлав! после вчерашнего общения с Вами сегодня я все таки прогнал две гранаты, которые у меня на сегодня есть лабораторным генератором по частотам. При том одна граната намотана по классике. другая - 3-4 , 5-6 мотал без возврата на пол длины а от конца предыдущей намотки.

Развертку осциллографа не менял. так вот на той частоте. которую я считал резонансной, на приборе - сплошная линия, а вот при частоте 3.55 мгц синус на весь экран. До сих пор не понимаю. почему я раньше не пошел в этот диапазон. Вторая граната аналогичный результат дала на 2.94 мгц. Хотя по виткам они близнецы. разница почти 1 мгц! Вот вам и результат разного способа намотки при одинаковой длине линии.

Ну вот теперь у меня начинается новый этап гонки за квтт. Брянск и Рига - красивые с большой историей города! Их представители на этом форуме сеют разумное и умное. Спасибо вам!

vasili1952 пишет: VAS 76 - наберите в гугле - персональный сайт Вячеслава Горчилина. Оттуда все и возьмете.

про эту схему речь ? gorchilin.com/articles/scheme/kacher

она самая.

Можно ли на этой схеме поднять напряжение до 3000 в, если да то как

В том виде, как его подает Горчилин. такого не получите. надо исключить из коллекторной цепи перед обмоткой трансформатора дроссель. Выход коллектора транзистора вместе с выводом обмотки трансформатора нагрузить на индуктор теслы. Вторичку теслы холодным концом на землю. Ну и 3/4 резонанс вторички от частоты. Меняя сопротивления в смещении базы получите на тесле всякие красивые картинки Успехов

Нашёл вот изготовление конденсаторов, не знал куда прилепить, решил здесь. Может кому интересно будет laserkids.sourceforge.net/rus_capacitor.html

Приветствую всех.

Для тех кто пока в танке подскажите - вот имеется у меня:

- 0.3мм провод обмоточный лакированный 300метров.
- КТ805ИМ - 10 шт.
- КТ827А 5 шт.
- ферритовые кольца разные всякие
- разные конденсаторы
-магазин чип и дип недалеко

и желание сделать Качер Бровина.

Нравиться схема Качера, где несколько транзисторов собраны паралельно в схеме для повышения мощности.

Скажите есть где то список или калькулятор пропорций высота\диаметр\сечение провода? Хочется эффектный\мощный КАЧЕР.!

Подскажите где брать пропорцию и помогите построить?!

Customize пишет: Приветствую всех.

Для тех кто пока в танке подскажите - вот имеется у меня:

- 0.3мм провод обмоточный лакированный 300метров.
- КТ805ИМ - 10 шт.
- КТ827А 5 шт.
- ферритовые кольца разные всякие
- разные конденсаторы
-магазин чип и дип недалеко

и желание сделать Качер Бровина.

Нравиться схема Качера, где несколько транзисторов собраны паралельно в схеме для повышения мощности.

Скажите есть где то список или калькулятор пропорций высота\диаметр\сечение провода? Хочется эффектный\мощный КАЧЕР.!

Подскажите где брать пропорцию и помогите построить?!

Эффектный и мощный на качере не соберешь, для этого надо теслу собирать с принудительной накачкой на мостовой схеме, вот там уже имеет значение геометрия и LC цепи
а качер бровина сам выходит на нужную частоту в зависимости от параметров намотки
так что не заморачивайся, мотай на глазок и запускай
значение имеет включение индуктора в зависимости от лево/право намотки
если транзюк греется и фитонки нет, то меняешь концы индуктора местами
между витками его минимум 1 см, тогда меньше потребление тока
а биполярники не параллелят, хрень получится

а биполярники не параллелят, хрень получится

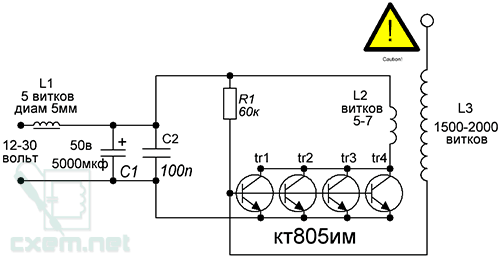

а как же вот ?




А с максимальным количеством витков как обстоят дела? Ну есть же какой то предел КПД по высоте вторички, после которой КПД падает? 0,3 метра и 1м есть же разница и в какую сторону?
