Схемы качеров и их исполнение

понял , увидел , почитал , напрягло несколько вот это в статье
Дроссели L1 и L2 стандартные, на 100мкГн.
что значит стандартные ? Но поиск выдал ссылку на статью ppccabfiles.ru/%D0%BA%D0%B0%D1%82%D1%83%...A%D0%B0%D0%BC%D0%B8/
таким образом детали в принципе решаемы
остаётся вопрос - цель данного опыта ? просто посмотреть сколько напряжение на коллекторе ? каково дальнейшее практическое применение ?

Наверное коллекторная обмотка для таких импульсов является дросселем - сглаживает пульсации.

У меня есть интересный вопрос ? может кто знает на него ответ ?
Вот почему, в этой простой схеме транзистор, на 700 вольт спокойно держит 1700 вольт !?
Вот здесь и кроется, самое интересное действо !![/quote]

я предположил что нет там 1700 вольт!
вот ещё один участник форума сказал то же самое

Схемы качеров и их исполнение

Наверное коллекторная обмотка для таких импульсов является дросселем - сглаживает пульсации.

хорошо , соберу я эту схему , выяснится что там нет 1700 вольт
что дальше ? куда применить эту схему ? как её использовать ? как использовать этот эффект ?
либо просто так ради спортивного интереса сделать опыт ?
если просто так , то тогда может сделать на обычном кт315 ? такие у меня есть транзисторы , будет меньше напряжение , но всё равно значительно больше чем может выдерживать кт315 , я просто уже делал такое , давно правда и не могу вспомнить точные уровни напряжений

Не ужели здесь никто не знает? почему, в этой простой схеме, транзистор на 700 вольт спокойно держит 1700 вольт !?

Транзистор с трансформатором это как один источник части импульса, а Др источник другой части импульса,

Святослав пишет: Вот почему, в этой простой схеме транзистор, на 700 вольт спокойно держит 1700 вольт !?

Всё довольно просто. 700 В, это паспортное РАБОЧЕЕ напряжение. 1700 В, это ПРОБОЙНОЕ напряжение именно этого транзистора. В данном случае (именно в подобных схемах), он остаётся в "живых" после начала пробоя только потому что через него разряжается только ёмкость собственных переходов К-Э, плюс незначительная ёмкость монтажа, режим лавинного пробоя. У КТ315 этот режим имеет огромный разброс от 15, до 150 В. Если есть желание у-ть его, подключи конденсатор 0,1 - 1 мкФ, заряженный до 17010 В. Переход откроется и энергии конденсатора благополучно хватит для "казни" транзистора. А ТАК (как в схеме), не хватает, катушки не дают.

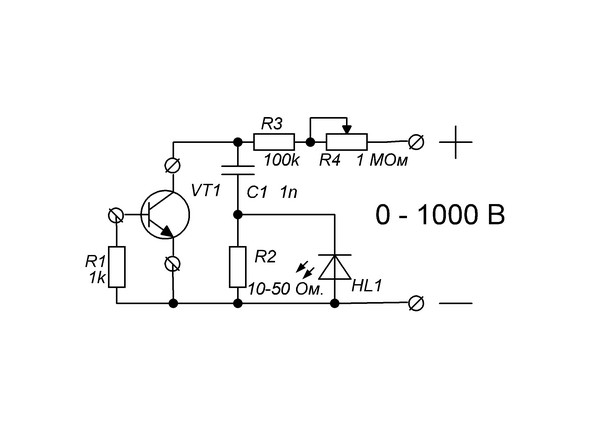

Вот схема для проверки транзисторов на работоспособность в режиме лавинного пробоя (некоторые не работают в таком режим, работают как стабилитрон). Для проверки более высоковольтных транзисторов, нужно увеличить напряжение ИП, номинал гасящего резистора и уменьшить разрядную ёмкость. Например: 10000 В, 10 МОм и 0,1n.

Уважаемые! кое что перенес в болталку в разделе предложений! Святослав, а Вам предупреждение: не оскорбляйте форумчан и пишите по делу если есть что сказать! У каждого свои способности и финансовые и в познаниях электроники!

Добавлю еще одну идею (2010 г. с сайта "www.nilacala.ru" для сварочного трансформатора). Автор идеи заявил об аномальном приросте мощности (почти в 4 раза свыше расчетной). На её основе я создал свою схему на основе качера и прирост мощности подтвердился.

29jay пишет:

Extint Spin пишет: tinyurl.com/y49wehnu
tinyurl.com/yxkz6dhn

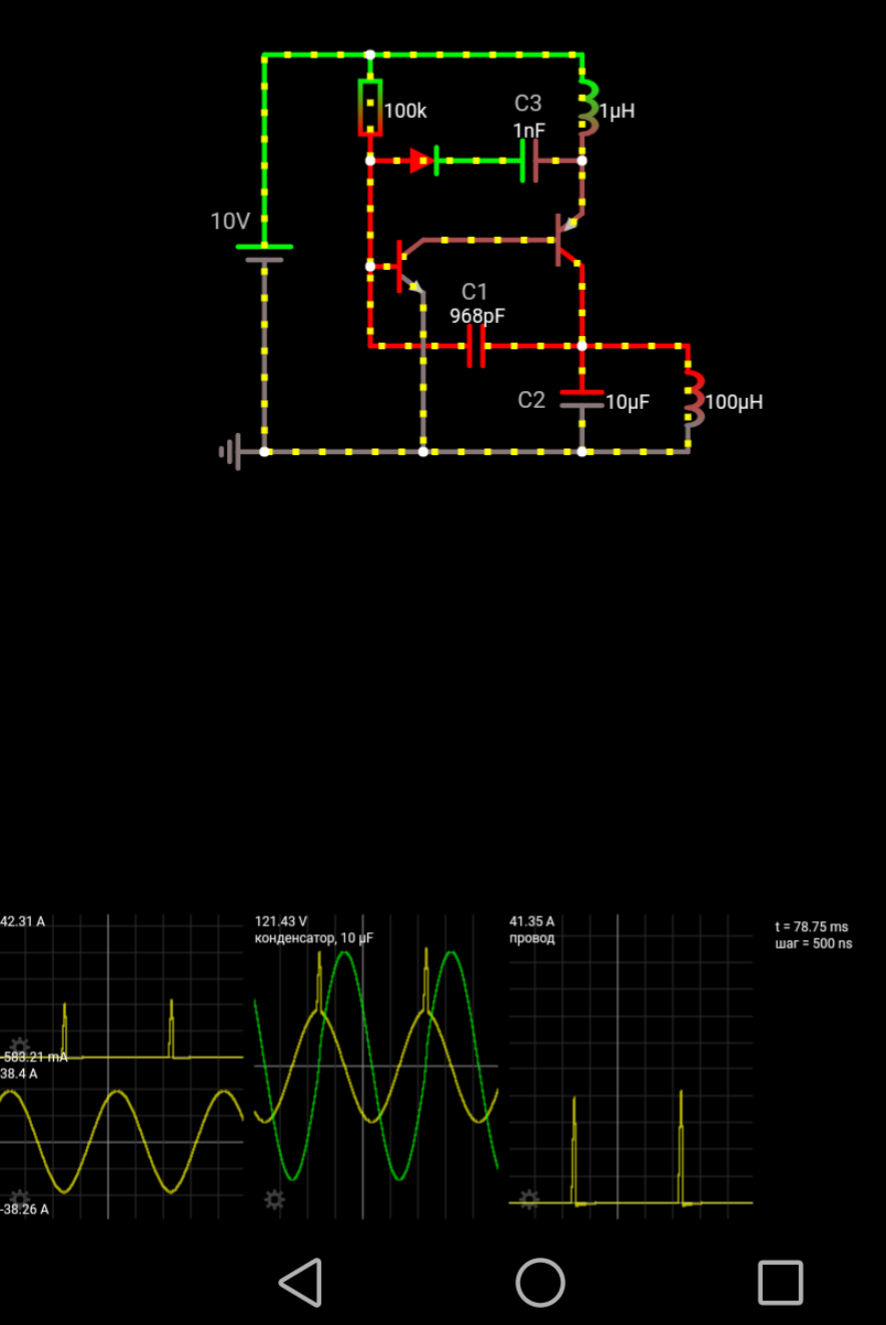

Настройка C1 - ползунок справа

Скриншот

И снова о СЭ, мужики, вы уж на меня не сердитесь лады, ну с кем не бывает, мне просто интересно неужели ни кому ни интересно
А данные то неплохие, всё таки 5- 6 квт в КК это очень круто !

Круто, не спорю.
Что с ними делать?

Extint Spin пишет: Круто, не спорю.
Что с ними делать?

Здесь бывает очень много умных ребят, может они что то нам и подскажут ?
Да ещё я забыл нарисовать здесь к КК последовательный кондер такой же ёмкости и посмотреть какие результаты будут с ним, глядишь и цепочка С.Д. пригодится .
