Схемы качеров и их исполнение

5 года 5 мес. назад
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 699
Больше
Схемы качеров и их исполнение #437

юрий61 пишет: Силовые линии МП уходят от катушки в радиальном направлении. Причем, воздействие радиальной составляющей МП в качере существенно сильнее, чем продольной.

А еще в моем загажнике есть и абсолютно плоские качеры. С катушками на болванках СD дисков. Тоже очень
занимательная штуковина ...


Дык, давайте и плоские сюда - интересно же ведь!
И если можно, чуть подробнее о МП, которое расходится от катушки радиально. Чем земеряли его плотность и направление?
Спасибо сказали vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от юрий61.
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Схемы качеров и их исполнение #440

И если можно, чуть подробнее о МП, которое расходится от катушки радиально. Чем земеряли его плотность и направление?


Хитрой линейкой. С её помощью одновременно в любой точке пространства вокруг катушки можно видеть силовые линии переменного МП сразу в трех измерениях. На неонки не обращайте внимания. Они служат для визуализации еще и ЭП.



Плоский качер надо сфоткать. Чуть позже выложу, если интересно. По сравнению с цилиндрической катушкой спиральная гораздо эффективнее. В разы.

Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Вложения:
Спасибо сказали belkin, tokar_ev, NikAndr, 12358, vi74te, vladevp, Серж-, serg645

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от NikAndr. Причина: испр. опечатку
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 699
Больше
Схемы качеров и их исполнение #456
И коль зашла такая тема, то киньте ссылку на "хитрую линейку", хочу сделать такую же, штука в нашем хозяйстве ох, как необходимая
Спасибо сказали vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от юрий61.
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Схемы качеров и их исполнение #457

NikAndr пишет: И коль зашла такая тема, то киньте ссылку на "хитрую линейку", хочу сделать такую, штука в нашем хозяйстве ох, как необходимая

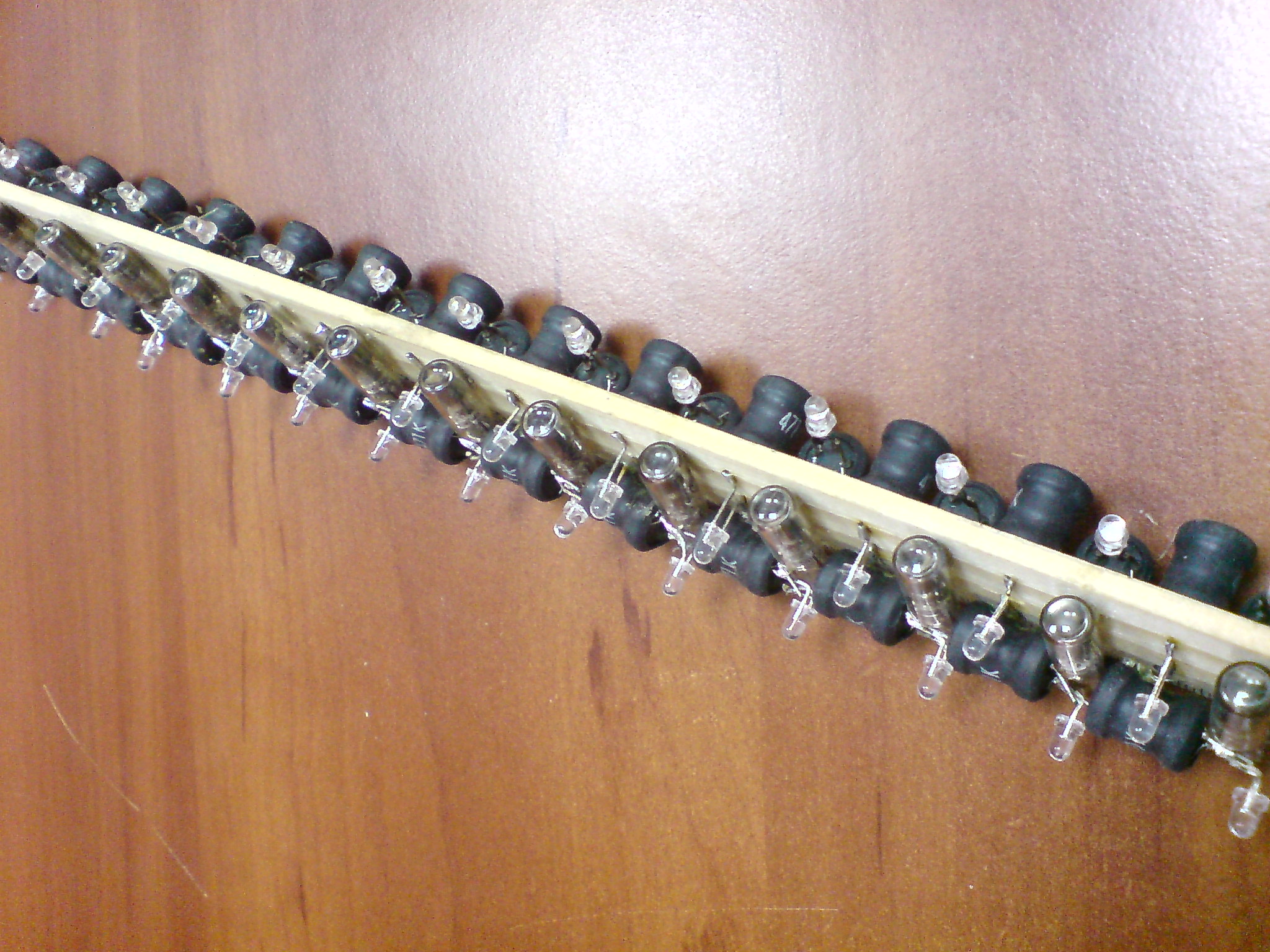

Линейка обычная, деревянная. Длиною 40 см. Через каждые 2см на ней ортогонально закреплены по три дросселёчка 470 мкгн с подпаянными к ним сверхчувствительными светодиодами. Дросселечки покупал по 15 р/шт, светодиоды - по 5. Больше секретов нет. Поднося такую линейку к катушке качера по свечению светодиодов видно где МП сильнее и какое направление силовых линий при этом получается. Примерно так же можно оценить степень затухания по каждой из координат - линейная или квадратичная...

Светодиоды и дроссели желательно из одной партии, чтобы не было большого разброса параметров. Подключение - элементарное. К выводам одного дросселечка подпаиваются выводы одного светодиода. Это уже и есть маленький индикатор переменного МП. Остается только сделать их побольше и закрепить на чем либо немагнитном. На деревянной линейке удобнее, т.к. на ней есть шкала, по которой можно судить о расстоянии между зонами и переводить см в мгц.

Неонки подключаются так. Один из выводов каждой неонки можно откусить, он не нужен. Второй - подпаять на общую шинку, проложенную вдоль всей длины линейки.

Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Спасибо сказали tokar_ev, NikAndr, 12358, vi74te, vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 699
Больше
Схемы качеров и их исполнение #463

юрий61 пишет: Светодиоды и дроссели желательно из одной партии, чтобы не было большого разброса параметров. Подключение - элементарное. К выводам одного дросселечка подпаиваются выводы одного светодиода. Это уже и есть маленький индикатор переменного МП. Остается только сделать их побольше и закрепить на чем либо немагнитном. На деревянной линейке удобнее, т.к. на ней есть шкала, по которой можно судить о расстоянии между зонами и переводить см в мгц.

Неонки подключаются так. Один из выводов каждой неонки можно откусить, он не нужен. Второй - подпаять на общую шинку, проложенную вдоль всей длины линейки.


Спасибо!
Простите мою назойливость, но не могли бы Вы указать номиналы светодиодов и неонок, особенно интересуют диоды, ибо "сверхчувствительных" я чё-то не встречал.

И еще... Общая шинка используется только для неонок, или на ней и элементы МП как-то сидят?
Спасибо сказали vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Схемы качеров и их исполнение #468
Неонки - любые. Удобнее с гибкими выводами - безцокольные. Я не помню их наименование, а маркировки на них нет. То же самое и с светодиодами. Не знаю их точное наименование. Попросил у продавца самые чувствительные, вот он их мне и насыпал. Они настолько чуствительные,что загораются от переменного тока, даже если один конец висит в воздухе. Таже самая однопроводная передача энергии. Продавец назвал их сверхяркими и сверхчуствительными. Цвета - зеленый и красный. Другие цвета -синий и белый - менее чуствительны. Конструктивно, дроссели закреплены либо своими выводами через тело линейки, либо приклеены к ней "моментом". Неонки приклеены и припаяны одной ногой на шинку из медного провода 1,5 мм. Ни для чего другого эта шинка не предназначена.

Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Спасибо сказали tokar_ev, NikAndr, 12358, vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад 5 года 5 мес. назад от Святолуг.
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1633
Больше
Схемы качеров и их исполнение #469

NikAndr пишет:

AntonW пишет: простой вариант качера на транзисторе TIP41C, аналог КТ819


Вложение не найдено


Странно, при двух кондерах они обозначены как С11 и С12. Кстати, каковы их номиналы?
И если знаете, укажите пожалуйста, намоточные данные дросселя и диаметры катушек и провода

C11 может быть 1-0,1 мкф 250 вольт. С12 - 2000 мкф 30-50 вольт. Дросель не критичен, главное потолще проводом (0,7-1 мм) и индуктивность 100-500 мкг. Вообще по сути можно без него, но чтоб отфилтровать наводки... Чем его больше индуктивность, тем С11 должен быть больше ёмкости. И он не переменный (С11). Вообщем С11 можно по 0,5 мкф 4 в паралель поставить, для быстроты лущей. Такие мои соображения. :) Это не автор отвечает. Я просто много качеров делал, может 30.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
vonizok
Новый участник
Новый участник
Сообщений: 10
Больше
Схемы качеров и их исполнение #472
В копилку качеростроителей.
Спасибо сказали vladevp

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Схемы качеров и их исполнение #508

давайте и плоские сюда - интересно же ведь!

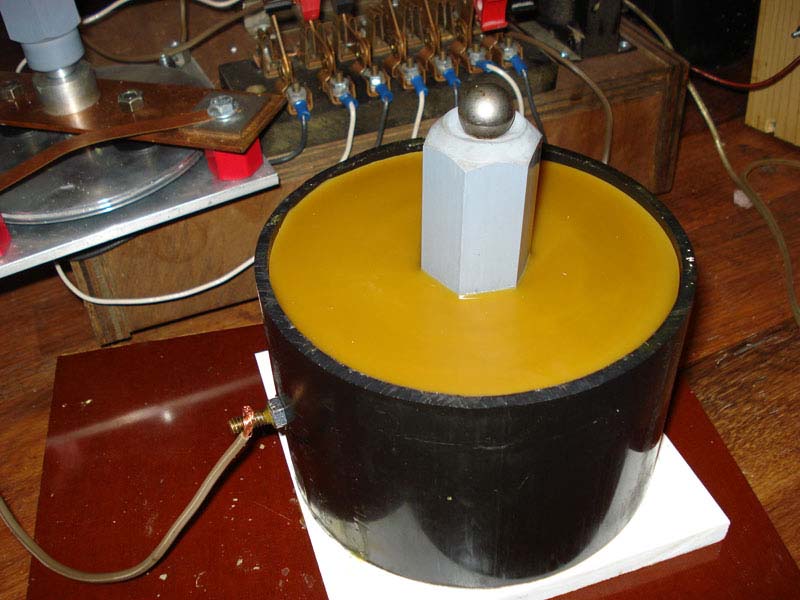

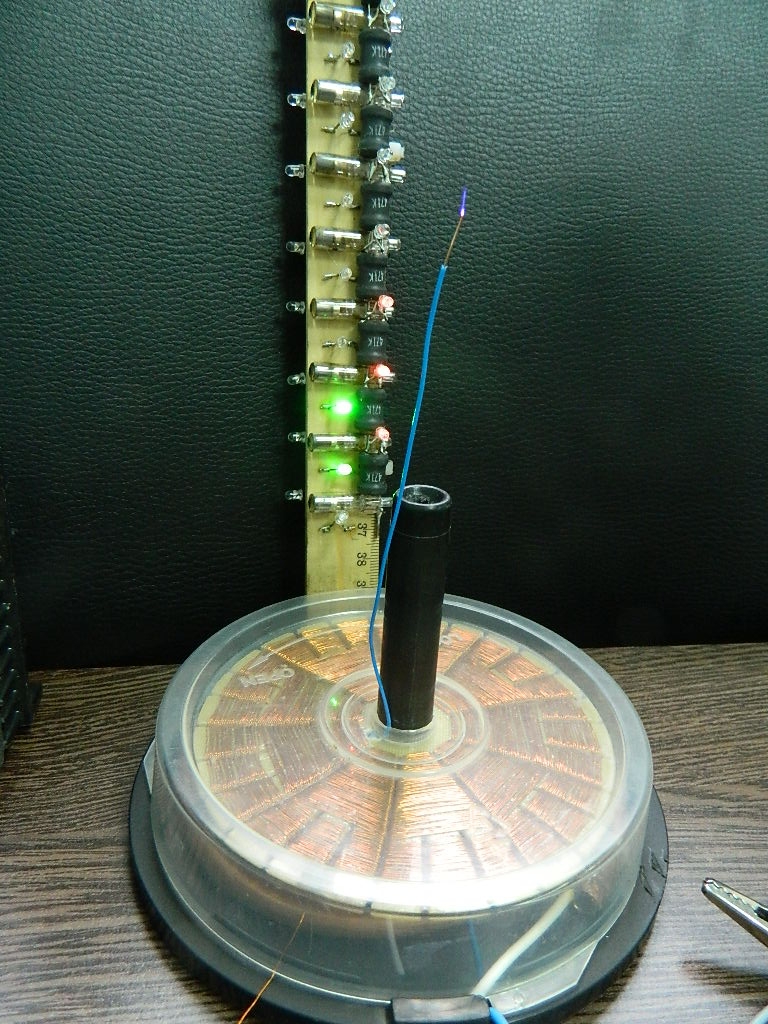

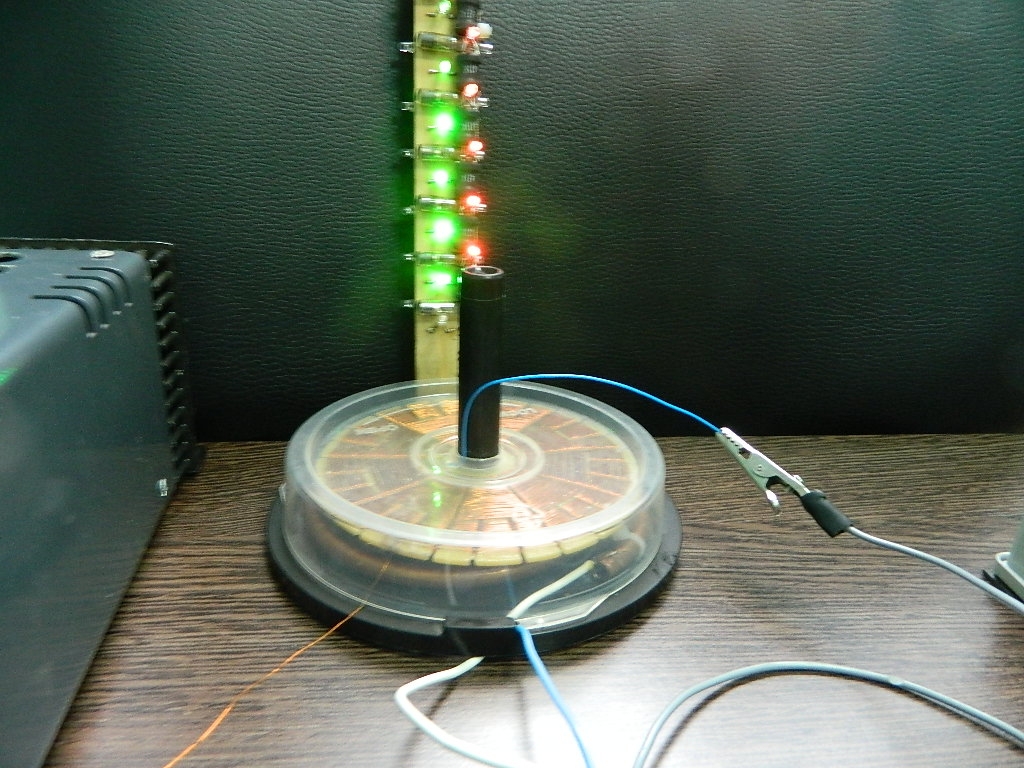

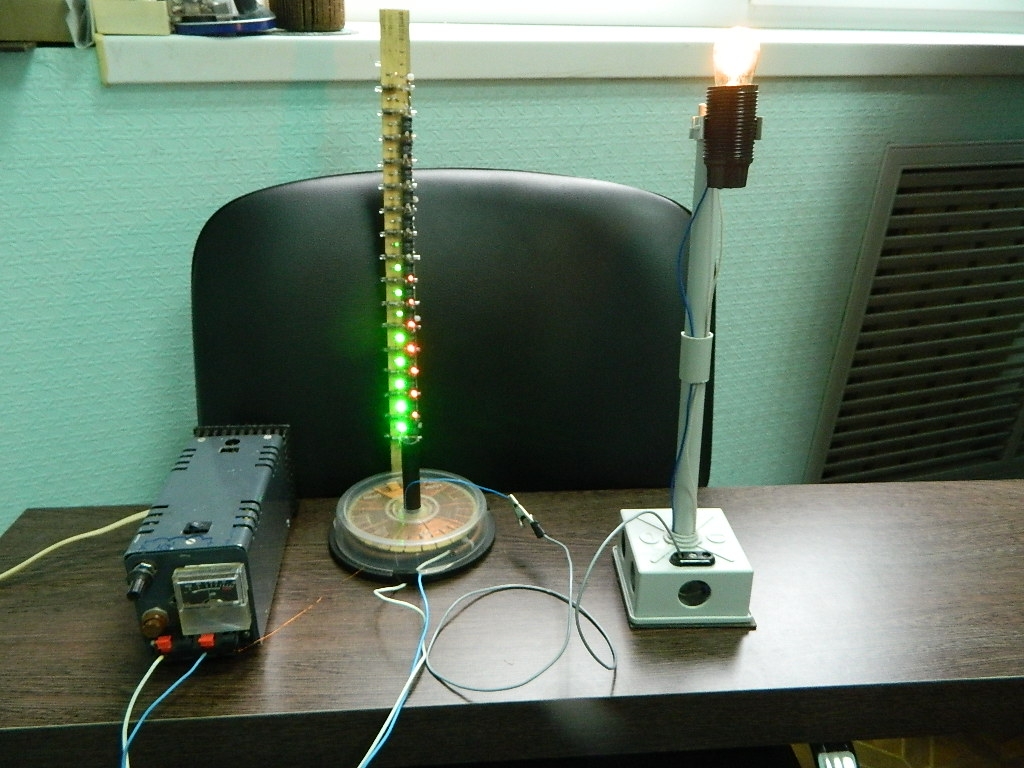

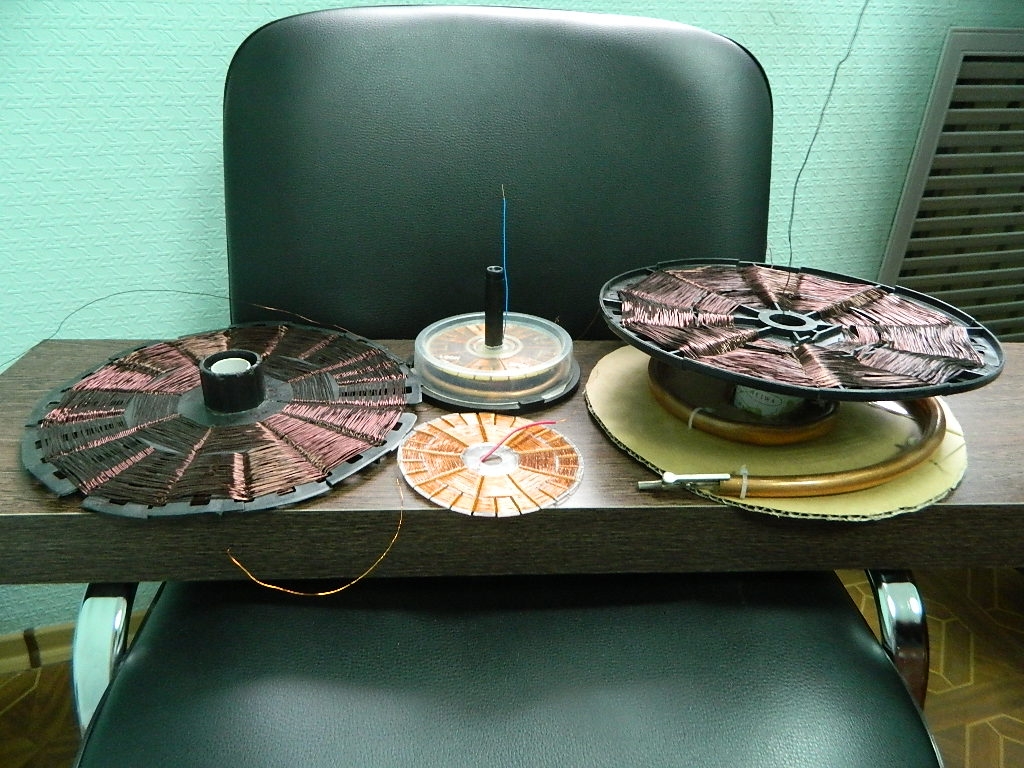

Смотрите.








Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Вложения:
Спасибо сказали tokar_ev, NikAndr, AlteMir, sersw, 12358, turisto74, vladevp, Tr0LL, prishelec

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 5 мес. назад
piton6
Захожу иногда
Захожу иногда
Сообщений: 77
Больше
Схемы качеров и их исполнение #511
Выложу и я по плоским катушкам.

Вложенный файл:

Имя файла: TheTurnOfT...mRUS.rar
Размер файла:416 KB


Вложенный файл:

Имя файла: TheTurnOfT...1RUS.rar
Размер файла:828 KB

Питон, просто Питон...
Вложения:
Спасибо сказали NikAndr, sersw, юрий61, 12358, vladevp
