повторение установки фрее енерги колобухова

У меня закралась одна мысль в голову. Предположим мы работаем с частотами 2 МГц и 20 КГц. Почему мы на частоте 20 КГц мотаем катушки для волны в 2 МГц? В 20-ти кГц длина волны будет равна 15 км, а четверть длины волны составит 3.75км. Вот такой провод и нужно мотать для 20 кГц.

dkflbvbh49 пишет: У меня закралась одна мысль в голову. Предположим мы работаем с частотами 2 МГц и 20 КГц. Почему мы на частоте 20 КГц мотаем катушки для волны в 2 МГц? В 20-ти кГц длина волны будет равна 15 км, а четверть длины волны составит 3.85 км. Вот такой провод и нужно мотать для 20 кГц.

Пошол за проводом........

Такие метражи только Тесла мог себе позволить Но он брал на заводе даром. Пойду устроюсь на кабельный завод

Коллеги, вопрос - никого не смутило, что IR2153 не позволяет регулировать скважность ?
На конференции Сергей, очень подчеркивал важность регулировки скважности импульсов Пуш-пула, и
при этом использует IR2153 ?? Она же приметивная как 5 копеек..

Dead Time так же не регулируемый, у любой из микросхем, будь то IR2151, или IR2153, или IR2155 фиксированное значение DEAD TIME, которое составляет 1,2 µS и не зависит от частоты..

Может Серегей имел в виду регулировку частоты ? по сути да это выглядит как изменение скважности..

mibii, скважность регулируется после IR2153 при помощи интегрирующей цепочки.

Коллеги еще, вопрос, на Конференции Сергей говорил что индуктор ни в коем случае заземлять нельзя (2 раза повторял по ходу видео) но при этом, на демострации когда он же расказывает как мотаются провода, показывает прямо пальцем что один конец идуктора - подъсоединен к шине заземлений ...

Может под индуктором - по имеет в виду те витки, что два по 8-мь ?

mibii пишет: Коллеги, вопрос - никого не смутило, что IR2153 не позволяет регулировать скважность ?
На конференции Сергей, очень подчеркивал важность регулировки скважности импульсов Пуш-пула, и
при этом использует IR2153 ?? Она же приметивная как 5 копеек..

Dead Time так же не регулируемый, у любой из микросхем, будь то IR2151, или IR2153, или IR2155 фиксированное значение DEAD TIME, которое составляет 1,2 µS и не зависит от частоты..

Может Серегей имел в виду регулировку частоты ? по сути да это выглядит как изменение скважности..

Просмотрел всего раз эту видеоконференцию с Сергеем и тоже обратил внимание на то что он специально усложнял схему что бы регулировать скважность, но понял это как возможность регулировки, немного раньше-позже, раздельно каждого полупериода, при постоянной частоте сигнала управления. В принципе получается как бы регулировка частоты но если схема двутактная и частота второго канала остается неизменной а на первом канале, например, регулируется только один полупериод и то раз из ста импульсов. В основном то частота не меняется.

soufianemb пишет:

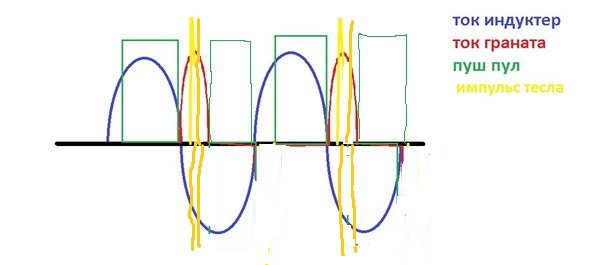

вот так должно быть.

импульс ВВ двуполярный.

AntonW пишет:

soufianemb пишет:

вот так должно быть.

импульс ВВ двуполярный.

AntonW, а что означает надпись ,,пуш-пул,, и почему нужно что бы импульсы были нарисованы в одну сторону? Это имеется в виду на управлении или на вторичке? Не могут же на вторичке пуш-пула быть однополярные импульсы?

Ну что, братцы кролики, вас опять развели (во скоко спасибок нафтыкали). А теперь, как говориться, слушаем зайчики деда Мазая.

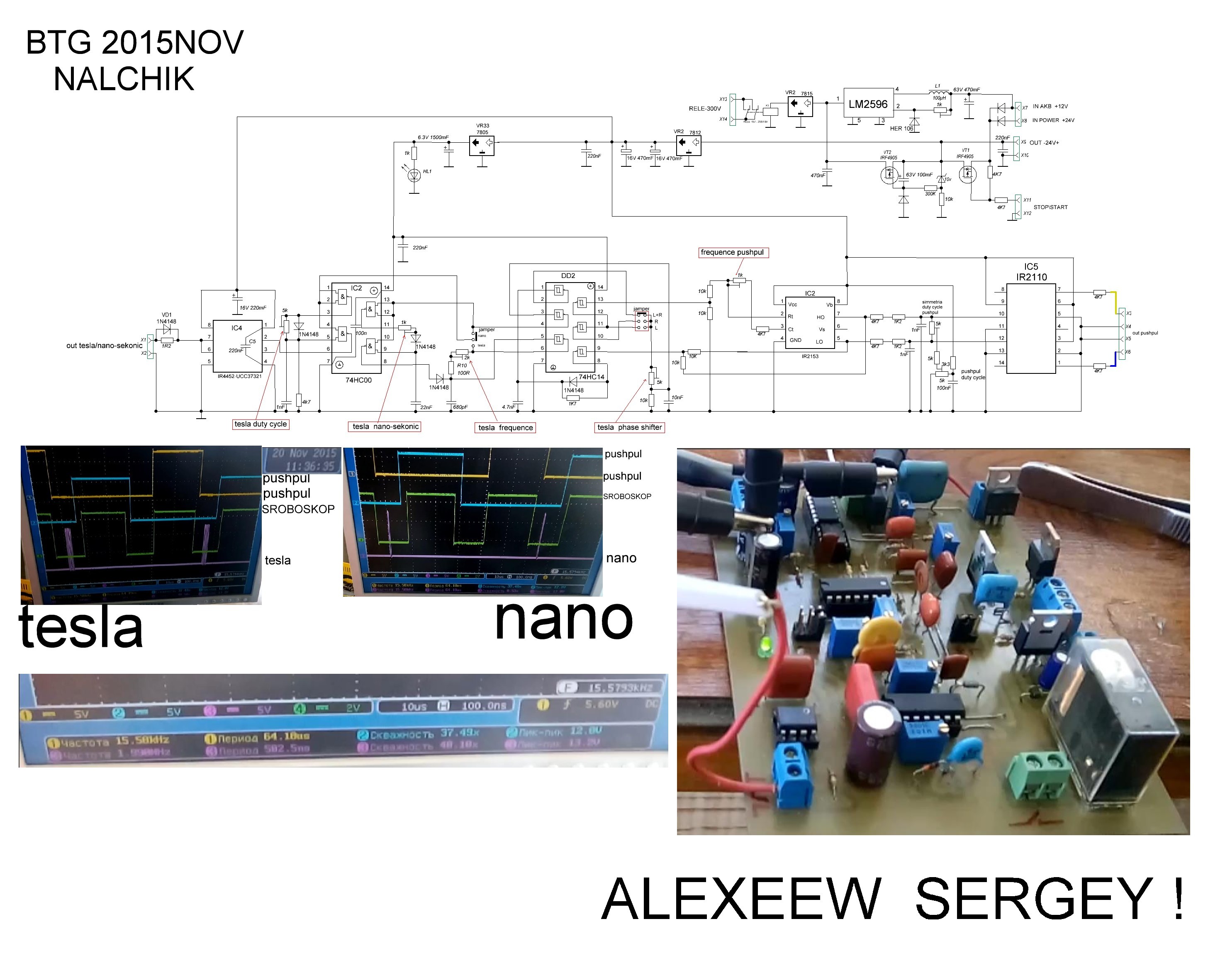

Беглый взгляд на эту схему выявляет столько косяков, что хорошо если эта схема только не запуститься, но и может прихватить с собой парочку для кого то дорогостоящих деталей.

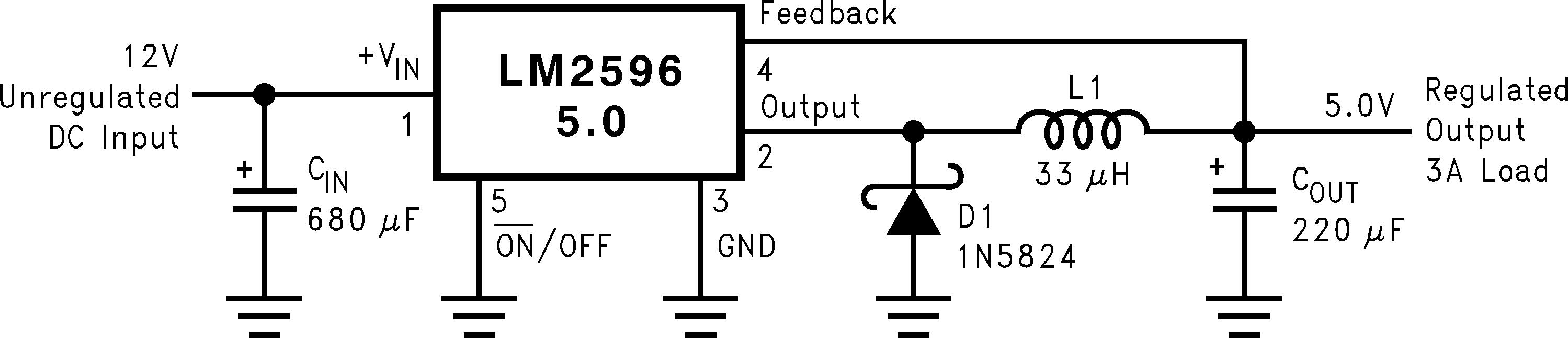

Косяк №1 смотрим на DC-DC преобразователь LM 2596 и открываем его даташит




Ой!!! Ну подумаешь нумерацию выводов перепутали!!! Это ж мелочи, правда!!!

Остальные косяки думаю сами найдёте.
