Анализ устройства автомобиля Чобанова

Osbourne пишет: я пробывал обычным изолированным проводом мотать те же яйца

Я думаю Ваши детородные органы не причем, просто соблюдение неких правил - изоляция, потенциал, и конечно же сопряжение входного и выходного сопротивления !

ну нету тут даже намека на СЕ, это схема бустер - повышающий блок питания

Osbourne пишет: ну нету тут даже намека на СЕ, это схема бустер - повышающий блок питания

Прямо с уст снял! значит граната не той системы!

Osbourne пишет: мой последний вид кондеров, сборка из мелких высокочастотных 0.22мкф
работает хорошо, 50кГц накачка скважность 20%, 3.5кГц скважность 50% переключение на выходе
СЕ опять нет, кпд близко к 100%

наверное все с этим, пойду теслу делать
пишите если есть идеи

Пробежался по ветке и не нашел твоей схемы управления ключами (заряд конденсаторов, затем разряд конденсаторов на нагрузку).
Я имею в виду временные интервалы (алгоритм работы ключевания - заряд/разряд. То есть, они не должны совпадать или нахлестываться друг на друга – в этом и есть сам принцип разнесения процедур заряд/разряд. И как вариант, на заряд делать два-три такта, а затем разряжать на нагрузку.
Мои мысли вслух.

Osbourne пишет: ну нету тут даже намека на СЕ, это схема бустер - повышающий блок питания

"Даст бог" и остальные потихоньку до этого допрут

lvn54 пишет: Я имею в виду временные интервалы (алгоритм работы ключевания - заряд/разряд. То есть, они не должны совпадать или нахлестываться друг на друга – в этом и есть сам принцип разнесения процедур заряд/разряд. И как вариант, на заряд делать два-три такта, а затем разряжать на нагрузку.

Абсолютно до фени, какой будет алгоритм ключевания, КПД этой схемы ВСЕГДА будет ниже 100%.
Есть схемы бустеров более эффективные чем эта - схемы с синхронным "выпрямлением" - когда силовые диоды заменяются полевиками, там КПД на уровне 98 - 99 %.

Я выложу полную схему и осцилограммы

Можно попробовать к полюсам двигателя применить принцип растягивания времени действия первоначального импульса, т.е делаем полюса в виде повышающего обратнохода с большой постоянной времени вторички замыкаем её через диод , и вуаля короткий импульс в первичку и разрыв тока в первичке при этом энергия переходит во вторичку но длительность её действия увеличивается. т.е магнитное поле сердечника за счет большой индуктивности вторички дольше на халяву работает в электромагните.

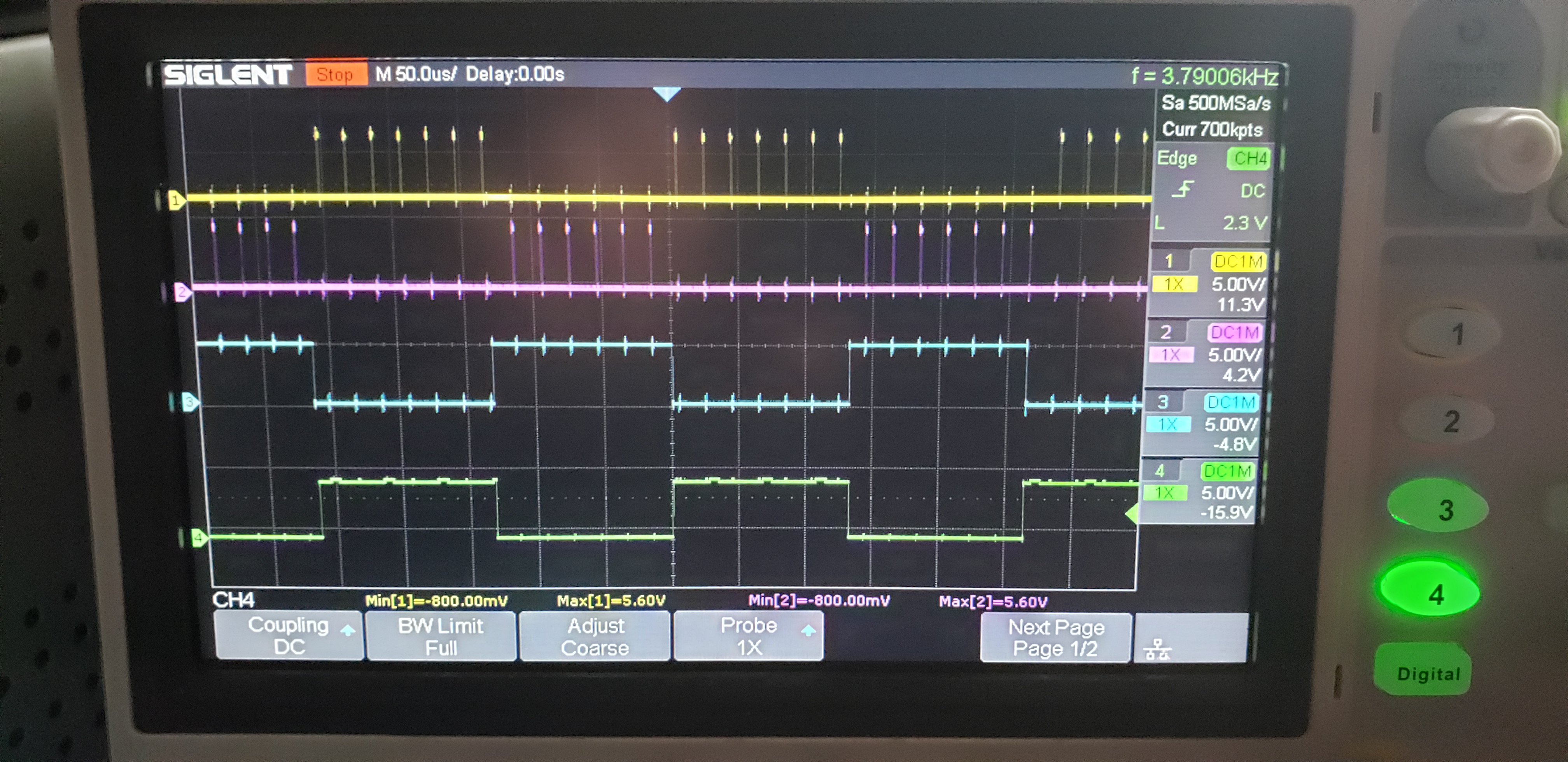

Осцилограмма на входе ключей, кому интересно
Схему потом сделаю

Сверху два сигнала накачка 50кГц
Снизу два сигнала переключение на выходе 3.7кГц

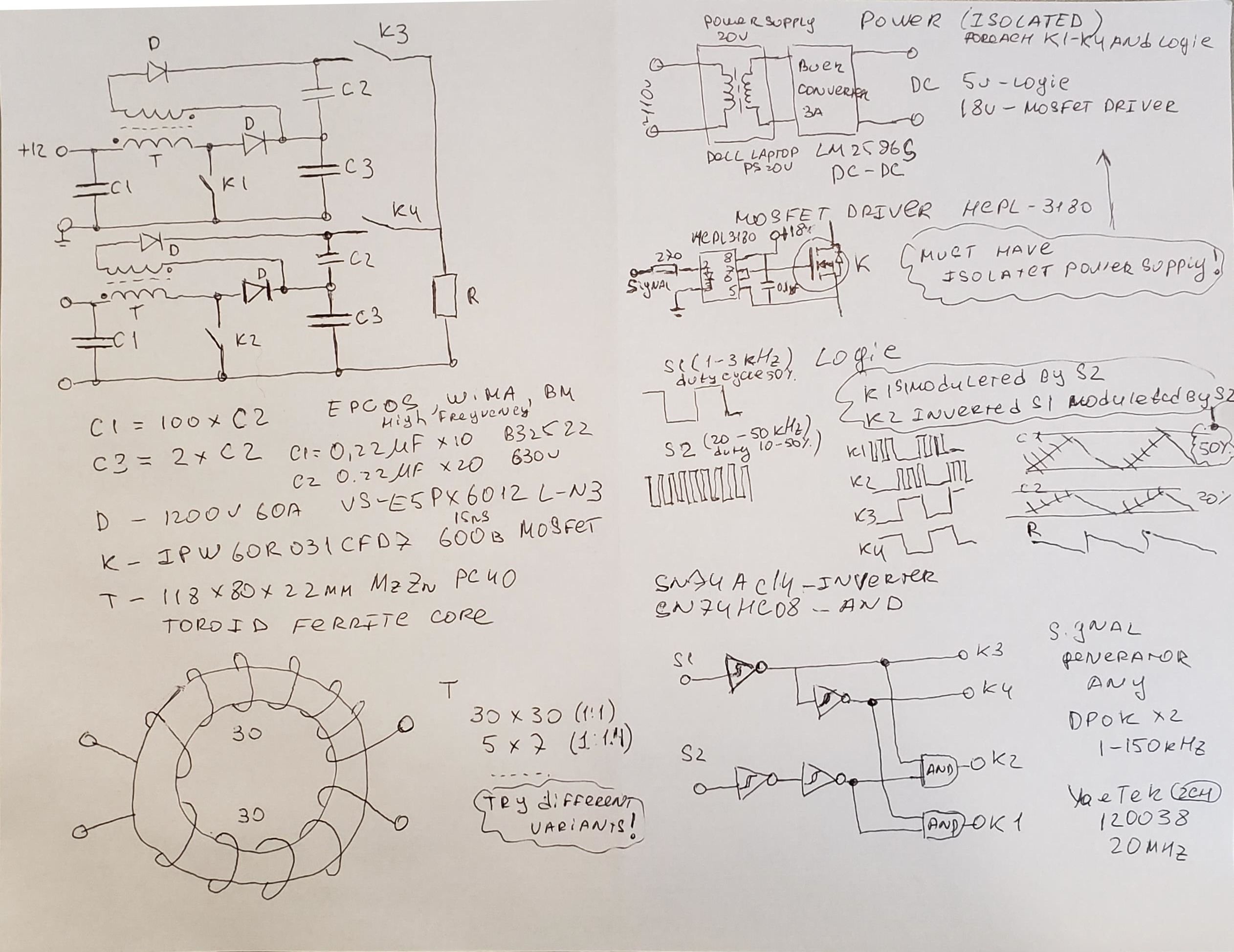

моя схема

GeotechRU пишет: Osbourne ну вот если интересно

Вложение не найдено

GeotechRU а чо тут интересного ??? возмите бабину от машины подайте 1вольт на выходе Киловольт получите. И.
