вот две 561ле5 и одна 561тм2. на выходе заполненная синусоида

DELAMORTO пишет:

chiksat пишет:

DELAMORTO пишет: аккумулятор по такой схеме не нужен.Все питание идет через генератор.Развели его по детски.

Вадик читай первый пост, разобрал схему полностью, для поиска скрытых АКУМОВ.

Генератор от чего питается?! Вот он и питает схему. А аккумулятор нарисованный на схеме тут как собаке пятая нога.

Вадик так не кто и не говорил о самозапите, может здесь принцып, усилителя ТОКА, от маленкого акума лампа 150ват вес день горела

Проверил оригинальную схему Антанаса (только полярность аккумулятора сменил).
Опыт №1
Вместо биполярников стоят полевики IRFP264 ("верхние ключи с плавающим драйвером"). Трансформатор подключен к "истокам". Сначала закормил ключи от одного генератора пуш-пулом 50Гц скважность 45% Потребление 15В 1А. 40-ваттная лампочка светит примерно на ту же мощность. Прогнал по скважности 0...49,95% и частоте 20...1кГц - никаких аномалий не обнаружено.



Далее -опыт №2, с двумя раздельными генераторами на каждый ключ. На частотах генераторов 50Гц и 51 Гц лампочка также неярко вспыхивает с частотой 1Гц. Жрать схема начинает под 3А, трансформаторы сильно перекашивает разницей частот 1Гц.
Если разность частот генераторов больше 10Гц лампочка вообще перестаёт гореть.
Пробовал разные вариации частот двух генераторов вплоть до 1кГц замечено только аномальное потребление до 3А, лампочка не подаёт признаков жизни.
Чего-то в этой схеме нехватает ...

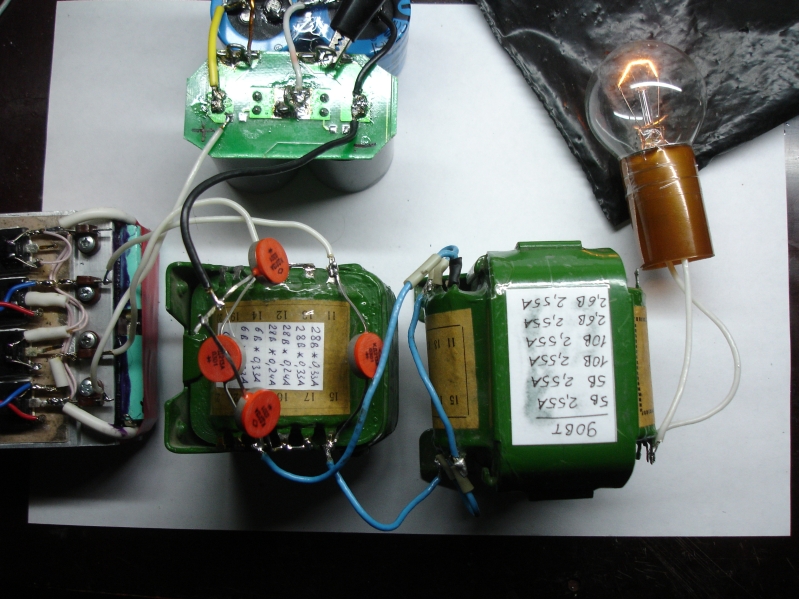

ЗЫ: первый транс ТА28-127/220-50, задействовал 4 одинаковых обмотки "28В".
Второй транс ТПП287-220-50 соединил вторичку на 5В+5В+10В+10В=30В. Первичка на лампочку -"220В"

ну если использовать оригинальную схему и поменять полярность акума, там надо 3 диода перворачивать

Скорее всего всё дело в оригинальном трансе, он наверное с зазором что бы не входил в насыщение.

ну эт до кучи. толян сёдня скинул. патент.
