Инвертор синус 50 Гц своими руками

Всем доброго времени суток и наступающими Новогодними праздниками. И так предыстория. Приобрел панели 1кват, затем 4 акумма 60а/ч. Слепил инвертор 3киловата. Нагружал до 2кват. Выше побоялся. Купил на али контроллер для солнечных панелей( MPPT 60A 48V). Все заработало. Минус - 5 лет эксплуатации – акуммы 20% емкости. Есть бензогенератор 800ва. Хочу параллельно подключить с панелями. Просьба помощь с преобразователем 220 на 110 вольт с выходным ограниченным током, примерно 6-7 ампер..

Leo-1 пишет:

Всем доброго времени суток и наступающими Новогодними праздниками. И так предыстория. Приобрел панели 1кват, затем 4 акумма 60а/ч. Слепил инвертор 3киловата. Нагружал до 2кват. Выше побоялся. Купил на али контроллер для солнечных панелей( MPPT 60A 48V). Все заработало. Минус - 5 лет эксплуатации – акуммы 20% емкости. Есть бензогенератор 800ва. Хочу параллельно подключить с панелями. Просьба помощь с преобразователем 220 на 110 вольт с выходным ограниченным током, примерно 6-7 ампер..

Делаешь ВЧ инвертер нарезки синуса из сети через диодный мост получаешь 310в ЕГшкой нарезаешь синус ( регулятором вых.напряжения ), выставляешь 110в, ток выставляешь какой тебе надо, и все, ,,,,, я так делаю для зарядки электромобилей из америки там надо 120в и 60Гц.

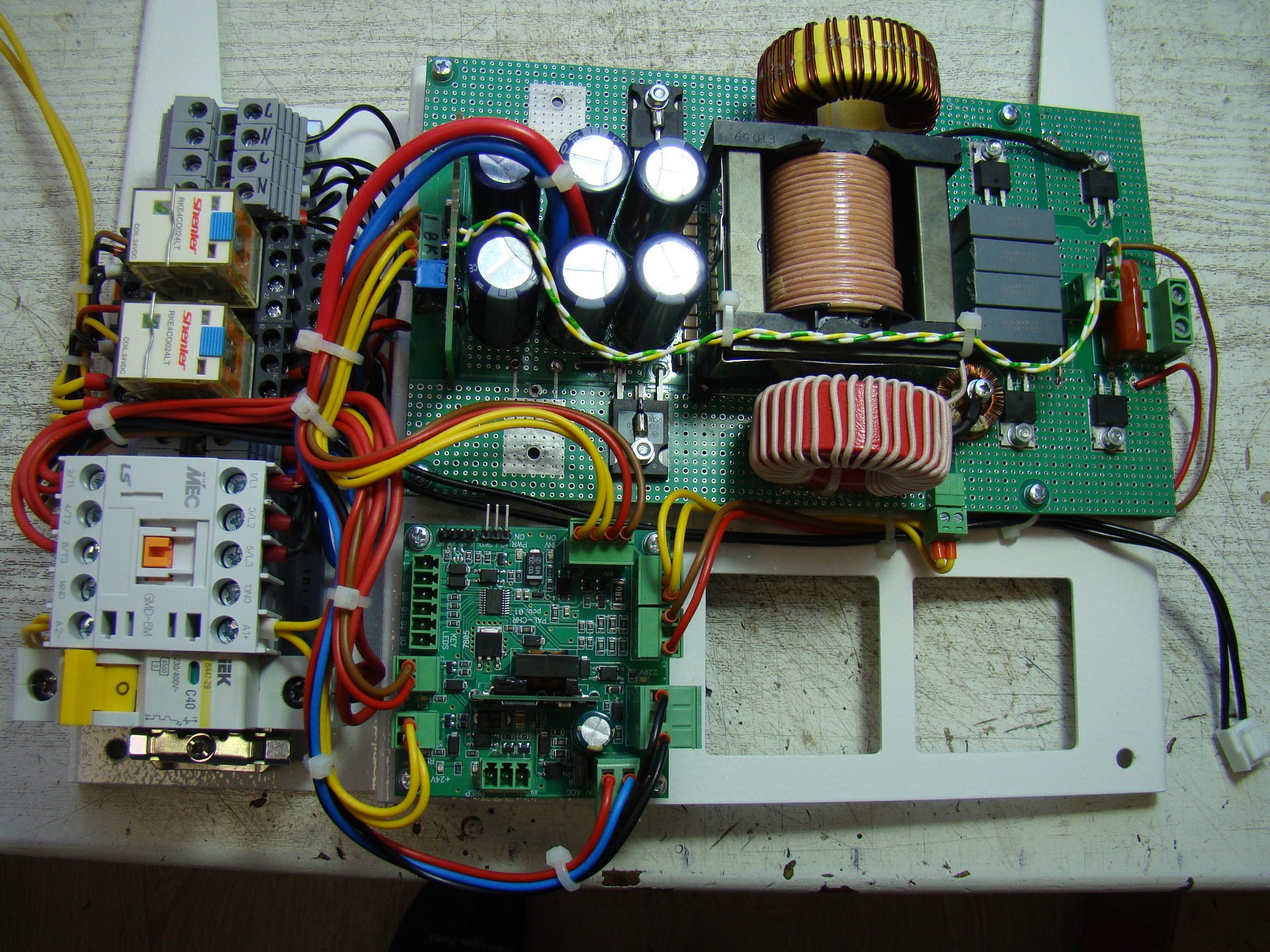

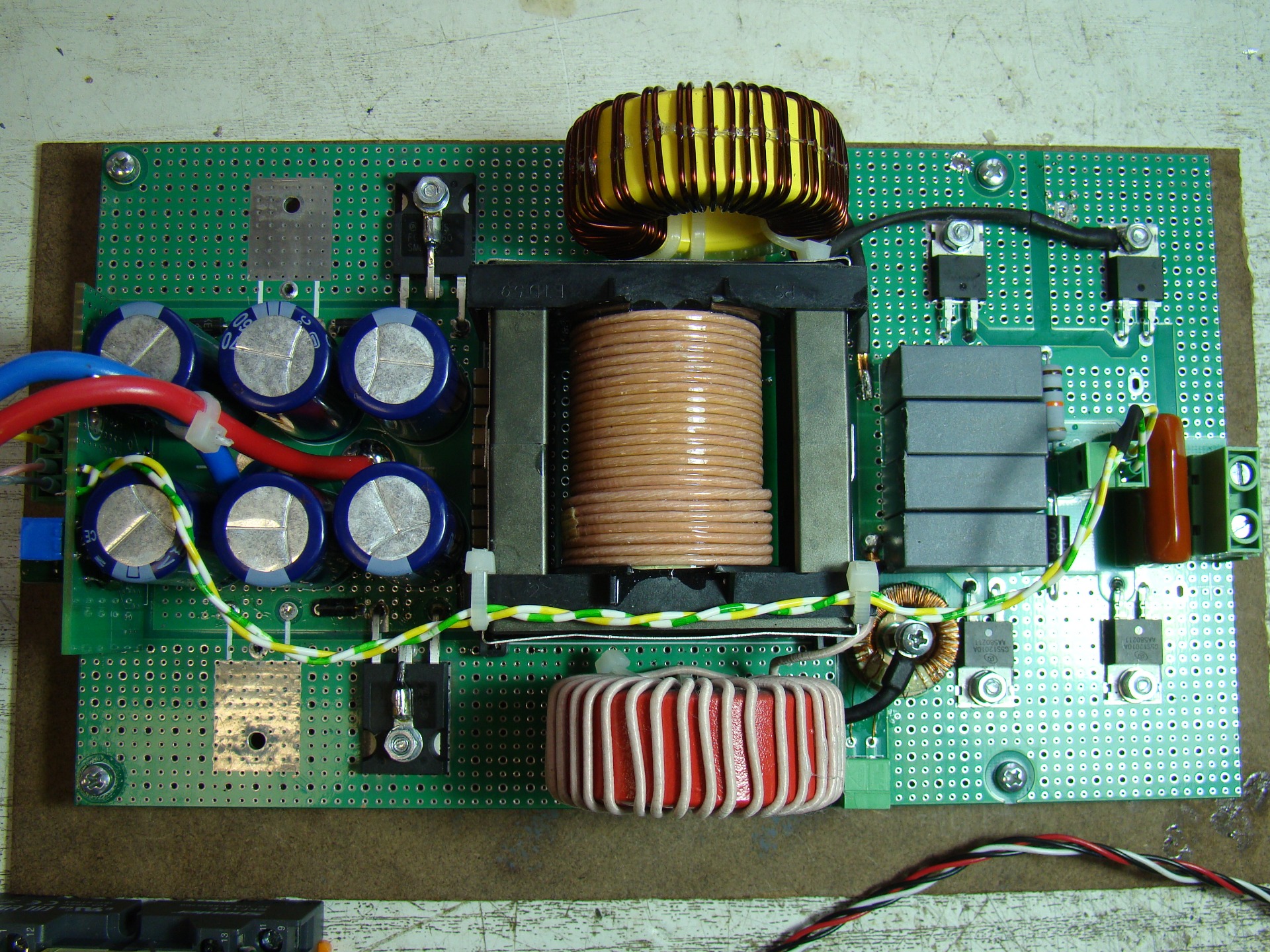

Делаю преобразователи на 4 кВт, правда от 100 вольтовой батареи. Батареи литий фосфатные. Вот так выглядит плата.

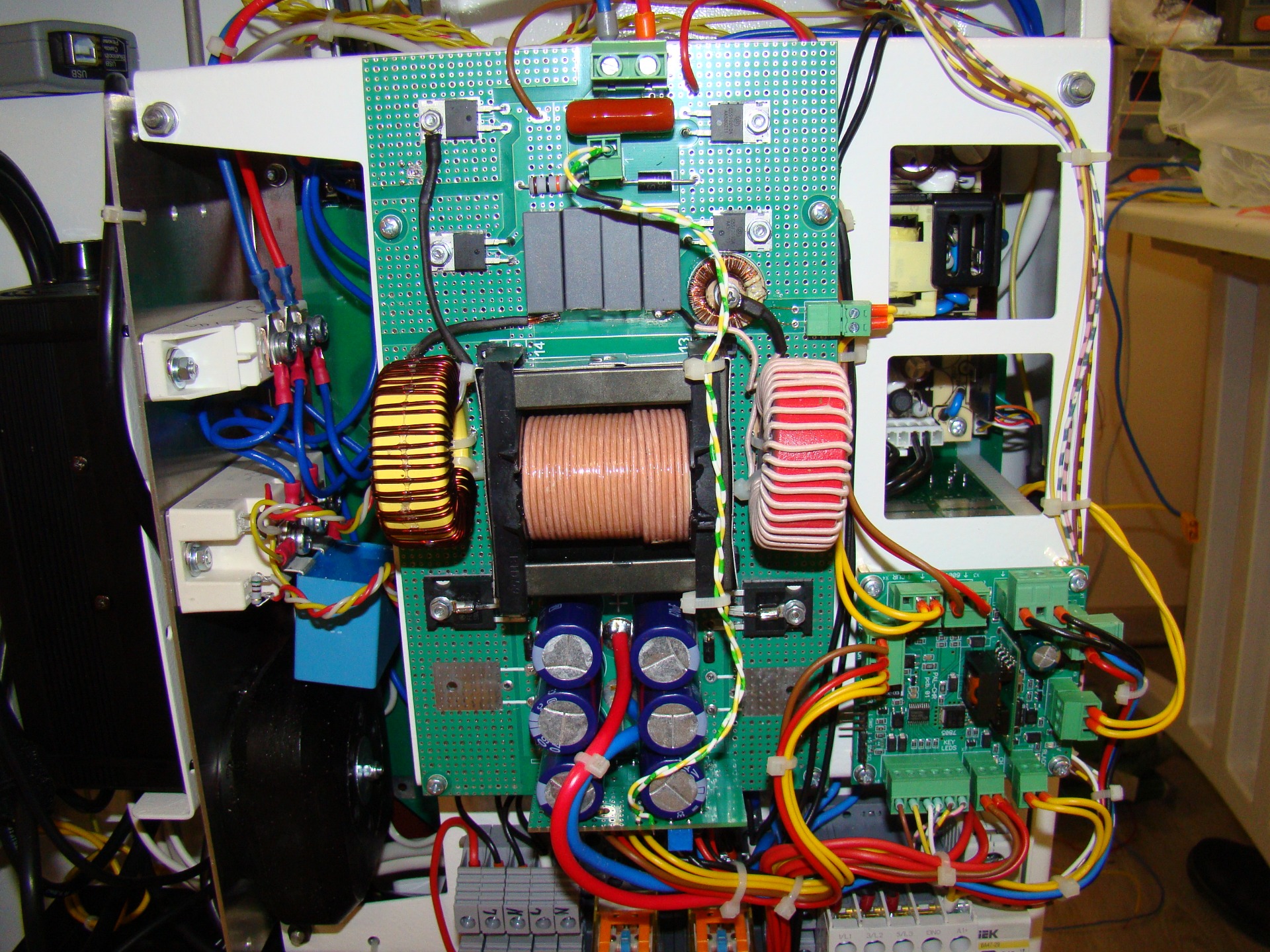

Это собрана в блоке. Малая плата, это процессор управления. Больше это похоже на бесперебойник.

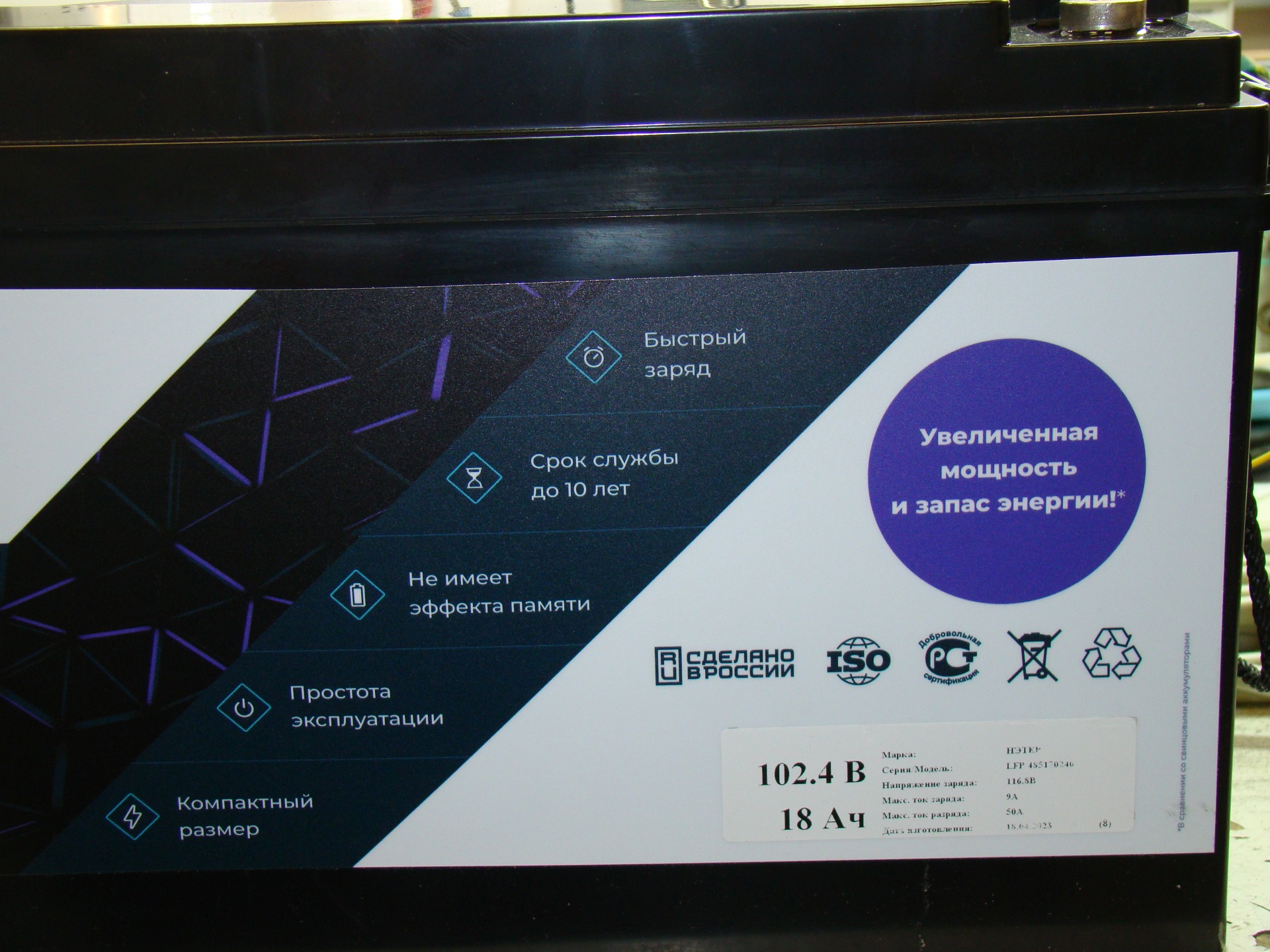

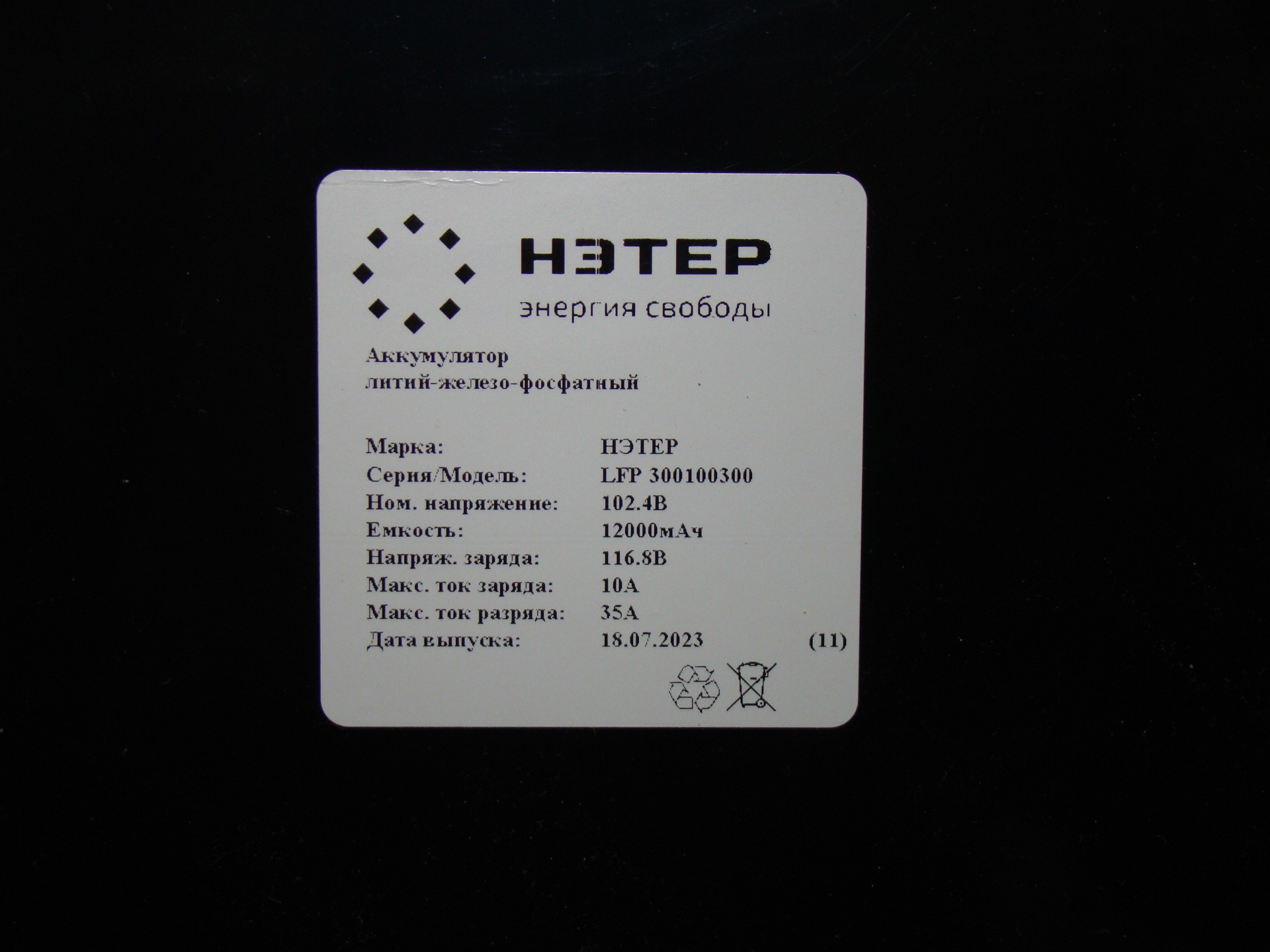

Батарея; их у меня две, на 12 А и 18 А.

Отлично Главное чтоб не даром было и не бесполезным

Сделал новый инвертор и применил ноухау, вместо затворных резисторов применил конденсаторы 10-47 мФ ( под конкретный транзистор своя емкость , подбирается по форме миандра, если заваливает то емкость увеличиваем) и резистор в параллель 3-47кОм, он нужен для смещения сигнала в минус.т.е. Вместо двуполярного питания применяем однополярное 20-30в, если только один конденсатор то сигнал на затворе будет пополам как в плюс так и в минус , а резистором подбираем что бы в плюс было например 15в а в минус 5в при питании 20в. Уже работает два месяца.Почти как у частотника восьмикрута только емкость больше.
Заметил , бывало что при включении инвертора на затворах проскакивала помеха(импульс питания) и вылетали транзисторы, при конденсаторе такого нету. специально проверял.

Приветствую всех!
Может кто помочь разобраться?
Проблема следующая:
Собрал преобразователь на EGS002, но он категорически отказывается работать.
Проблема в том, что транзисторы генерации синуса сгорают и всегда в разный момент - нет никакой закономерности.
Могут сгореть сразу после включения, могут на холостом ходу работать без проблем, могут работать под нагрузкой минуту, могут часами работать, но итог один - транзисторы сгорают.
Транзисторы устанавливались и MOSFET и IGBT - горят.
Разные варианты снабберов пробовал устанавливать - горят.
Дроссель фильтра намотан на кольце KS184-125A 3mH
С силовой частью (350 вольт) проблем нет, а вот часть генерации синуса уже все силы выжала.

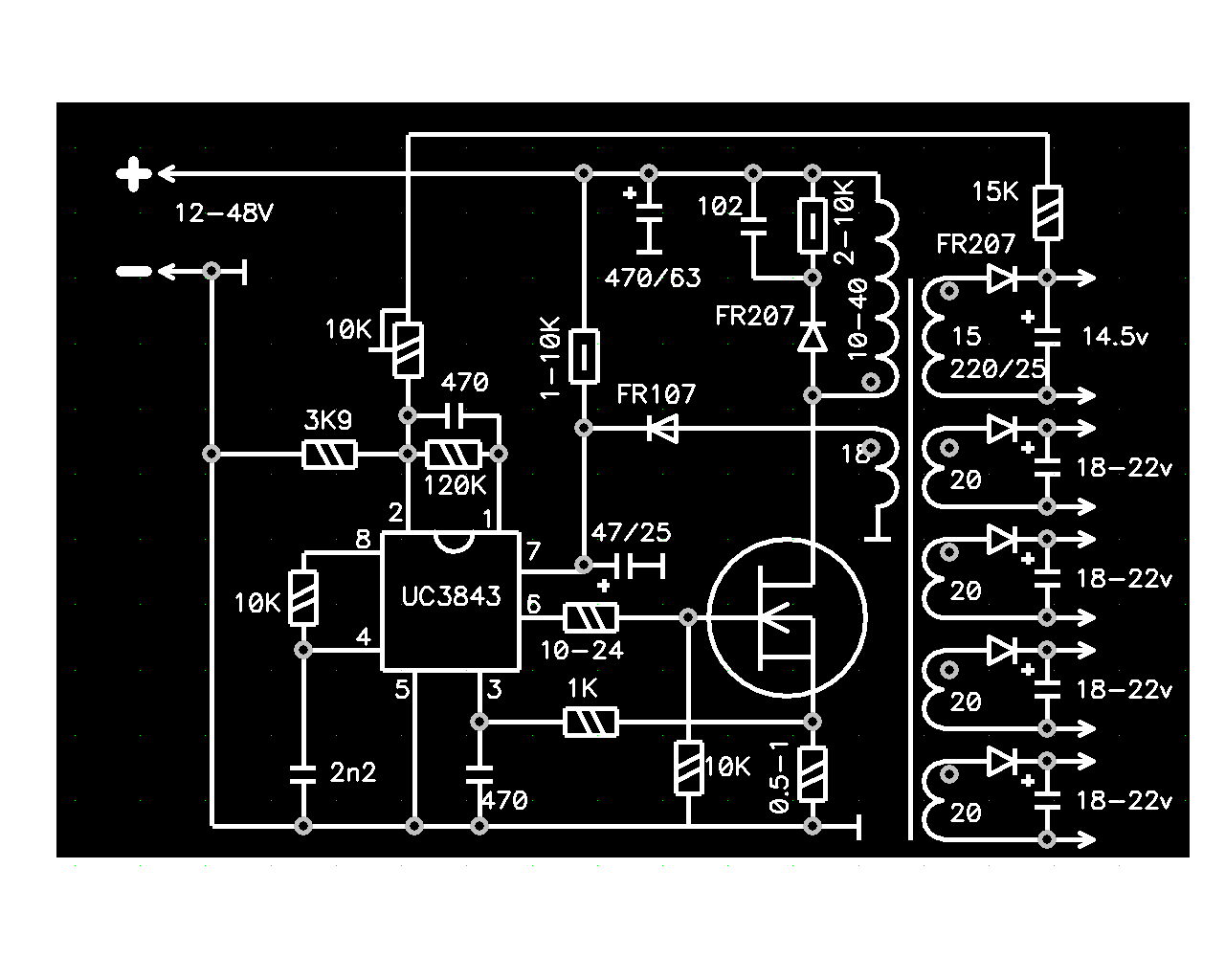

Доброго .. ! Может есть у кого печатка к обратноходу?

Как организовано включение и отключение питания платы инвертора? Греются или не греются транзисторы на ХХ?
С чего начал бы я.
1. Посмотрел бы осциллограммы на предмет фронтов на гейтах.
2. Посмотрел бы мертвое время.
3. И особенно обратил бы внимание на дроссель. По нему тоже видео есть (было) хз.
А вообще, здесь есть видео (по крайней мере было) которое выкладывал Дмитрий он его посветил как раз Вашей проблеме. Если мне не изменяет память называется "Почему горят транзисторы".

Хотел добавить, в Вашем случае нужно ставить IGBT будет лучше работать! они легче переносят нагрузки и скачки, полевики хороши в трансформаторной схеме. А транзюки убивает "сквозняк" вот Вам и нужно будет найти откуда "дует".
