Инвертор синус 50 Гц своими руками

7 мес. 3 нед. назад
graffaw
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Больше
Инвертор синус 50 Гц своими руками #215343

Приветствую. Форум еще жив? Куда пропал Эталон? А у меня тем временем, созрела идея и не дает мне покоя вот уже который месяц. Даже начал схему рисовать драйвера БП. Суть какая; имеется инвертор недоделанный на 3кВт торе, на 48В. Спустя годы обзавёлся солнечными панелями общей мощностью 2.5кВт, напряжение холостого хода 80В. Появилась мысль сделать гибридный инвертер двойного преобразования (on-line) с функцией подмешивания из сети. Т.е. необходимо мне собрать мощный источник питания на 4кВт и подключить его ко входу инвертора и к этим же клеммам подключить солнечные панели. В итоге, если будет мощи хватать от панелей будет инвертор работать от них, как только будет напряжение на панелях проседать, блок питания будет как бы подхватывать и брать на себя всю нагрузку. На счёт кпд я не знаю. и идеале если 90%, то будет хорошо. Тут задача собрать импульсный бок питания на такую мощность. Смысл в этом есть, как вы считаете?


Просто подключить панели к БП плохая идея, оно так не работает. нужно отдельно МППТ на панели ,потому что например в летнее время на панелях при максимальной мощности напряжение на 20-25 процентов низе чем зимой из-за нагрева.(Я пытался напрямую на АКБ но не мог понять че летом не полностью заряжает АКБ , подключил МППТ и увидел что вместо 120в там 100-105 при максимуме( нагрев панелей) и отдельно БП( я его называю ночной режим).Т,Е, отдельные блоки идут на АКБ но балансир управляет Панелями, если АКБ зарядились панели отключаются дабы не перезарядить банки,И всегда лучше когда стоят отдельно все блоки . проходя мимо всегда лучше видно что работает.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 мес. 2 нед. назад
Artem23
Захожу иногда
Захожу иногда
Сообщений: 45
Больше
Инвертор синус 50 Гц своими руками #215492
Форум умер в тот момент, когда нас заблокировали. С Димой я разговаривал две минуты назад, с этим проблем нет. Всегда поможет советом.
Вам, форумчане, хочу пожелать долгих лет жизни. Форум вы просрали, не просрите свою жизнь. Думайте головой, а не жопой, когда захотите
заблокировать россиян.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 мес. 3 нед. назад
Leo-1 аватар
Leo-1
Посетитель
Посетитель
Инвертор синус 50 Гц своими руками #217111
Всем доброго времени суток и наступающими Новогодними праздниками. И так предыстория. Приобрел панели 1кват, затем 4 акумма 60а/ч. Слепил инвертор 3киловата. Нагружал до 2кват. Выше побоялся. Купил на али контроллер для солнечных панелей( MPPT 60A 48V). Все заработало. Минус - 5 лет эксплуатации – акуммы 20% емкости. Есть бензогенератор 800ва. Хочу параллельно подключить с панелями. Просьба помощь с преобразователем 220 на 110 вольт с выходным ограниченным током, примерно 6-7 ампер..

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 мес. 3 нед. назад
graffaw
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Больше
Инвертор синус 50 Гц своими руками #217536

Всем доброго времени суток и наступающими Новогодними праздниками. И так предыстория. Приобрел панели 1кват, затем 4 акумма 60а/ч. Слепил инвертор 3киловата. Нагружал до 2кват. Выше побоялся. Купил на али контроллер для солнечных панелей( MPPT 60A 48V). Все заработало. Минус - 5 лет эксплуатации – акуммы 20% емкости. Есть бензогенератор 800ва. Хочу параллельно подключить с панелями. Просьба помощь с преобразователем 220 на 110 вольт с выходным ограниченным током, примерно 6-7 ампер..



Делаешь ВЧ инвертер нарезки синуса из сети через диодный мост получаешь 310в ЕГшкой нарезаешь синус ( регулятором вых.напряжения ), выставляешь 110в, ток выставляешь какой тебе надо, и все, ,,,,, я так делаю для зарядки электромобилей из америки там надо 120в и 60Гц.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 мес. 3 нед. назад
Efisher
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 28
Больше
Инвертор синус 50 Гц своими руками #219230

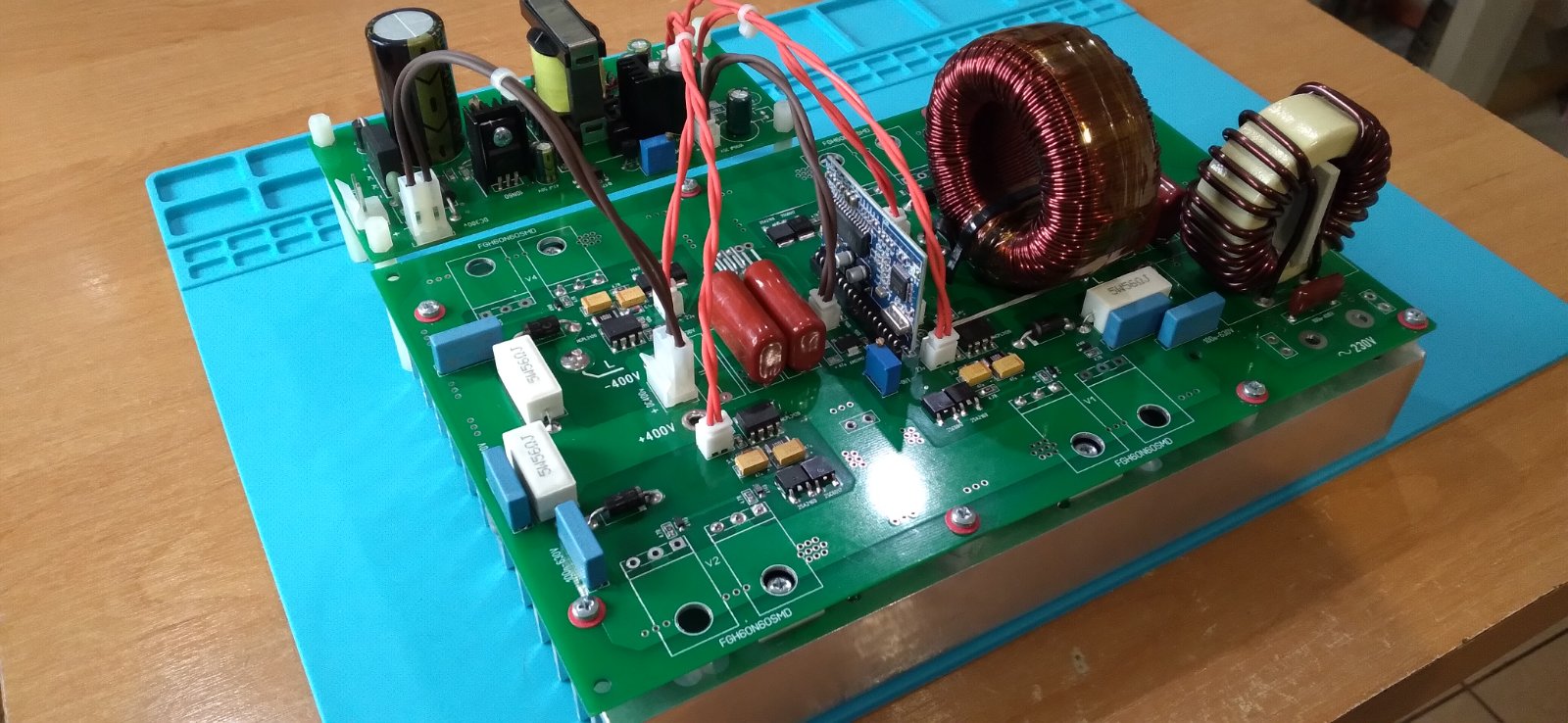

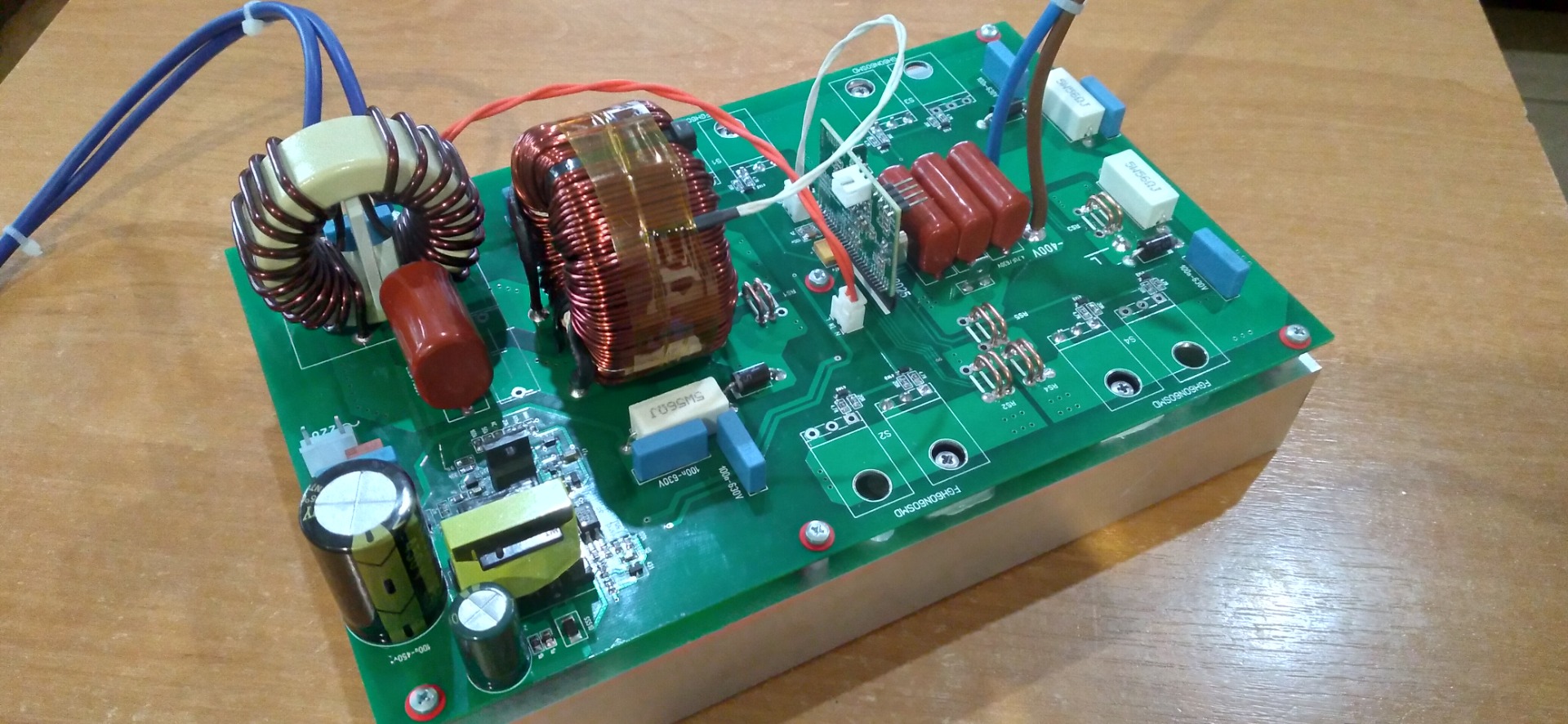

Делаю преобразователи на 4 кВт, правда от 100 вольтовой батареи. Батареи литий фосфатные. Вот так выглядит плата.

Это собрана в блоке. Малая плата, это процессор управления. Больше это похоже на бесперебойник.

Батарея; их у меня две, на 12 А и 18 А.


Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 мес. 3 нед. назад
wodynoi
Давно я тут
Давно я тут
Сообщений: 142
Больше
Инвертор синус 50 Гц своими руками #219235
Отлично Главное чтоб не даром было и не бесполезным
Спасибо сказали Efisher

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 4 дн. назад 1 мес. 4 дн. назад от graffaw.
graffaw
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Больше
Инвертор синус 50 Гц своими руками #227136
Сделал новый инвертор и применил ноухау, вместо затворных резисторов применил конденсаторы 10-47 мФ ( под конкретный транзистор своя емкость , подбирается по форме миандра, если заваливает то емкость увеличиваем) и резистор в параллель 3-47кОм, он нужен для смещения сигнала в минус.т.е. Вместо двуполярного питания применяем однополярное 20-30в, если только один конденсатор то сигнал на затворе будет пополам как в плюс так и в минус , а резистором подбираем что бы в плюс было например 15в а в минус 5в при питании 20в. Уже работает два месяца.Почти как у частотника восьмикрута только емкость больше.
Заметил , бывало что при включении инвертора на затворах проскакивала помеха(импульс питания) и вылетали транзисторы, при конденсаторе такого нету. специально проверял.
Спасибо сказали wodynoi, GadJivuchi

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 5 дн. назад
aleksandr_l
Новый участник
Новый участник
Сообщений: 1
Больше
Инвертор синус 50 Гц своими руками #227411
Приветствую всех!
Может кто помочь разобраться?
Проблема следующая:
Собрал преобразователь на EGS002, но он категорически отказывается работать.
Проблема в том, что транзисторы генерации синуса сгорают и всегда в разный момент - нет никакой закономерности.
Могут сгореть сразу после включения, могут на холостом ходу работать без проблем, могут работать под нагрузкой минуту, могут часами работать, но итог один - транзисторы сгорают.
Транзисторы устанавливались и MOSFET и IGBT - горят.
Разные варианты снабберов пробовал устанавливать - горят.
Дроссель фильтра намотан на кольце KS184-125A 3mH
С силовой частью (350 вольт) проблем нет, а вот часть генерации синуса уже все силы выжала.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 4 дн. назад
GadJivuchi
Давно я тут
Давно я тут
Сообщений: 85
Больше
Инвертор синус 50 Гц своими руками #227424

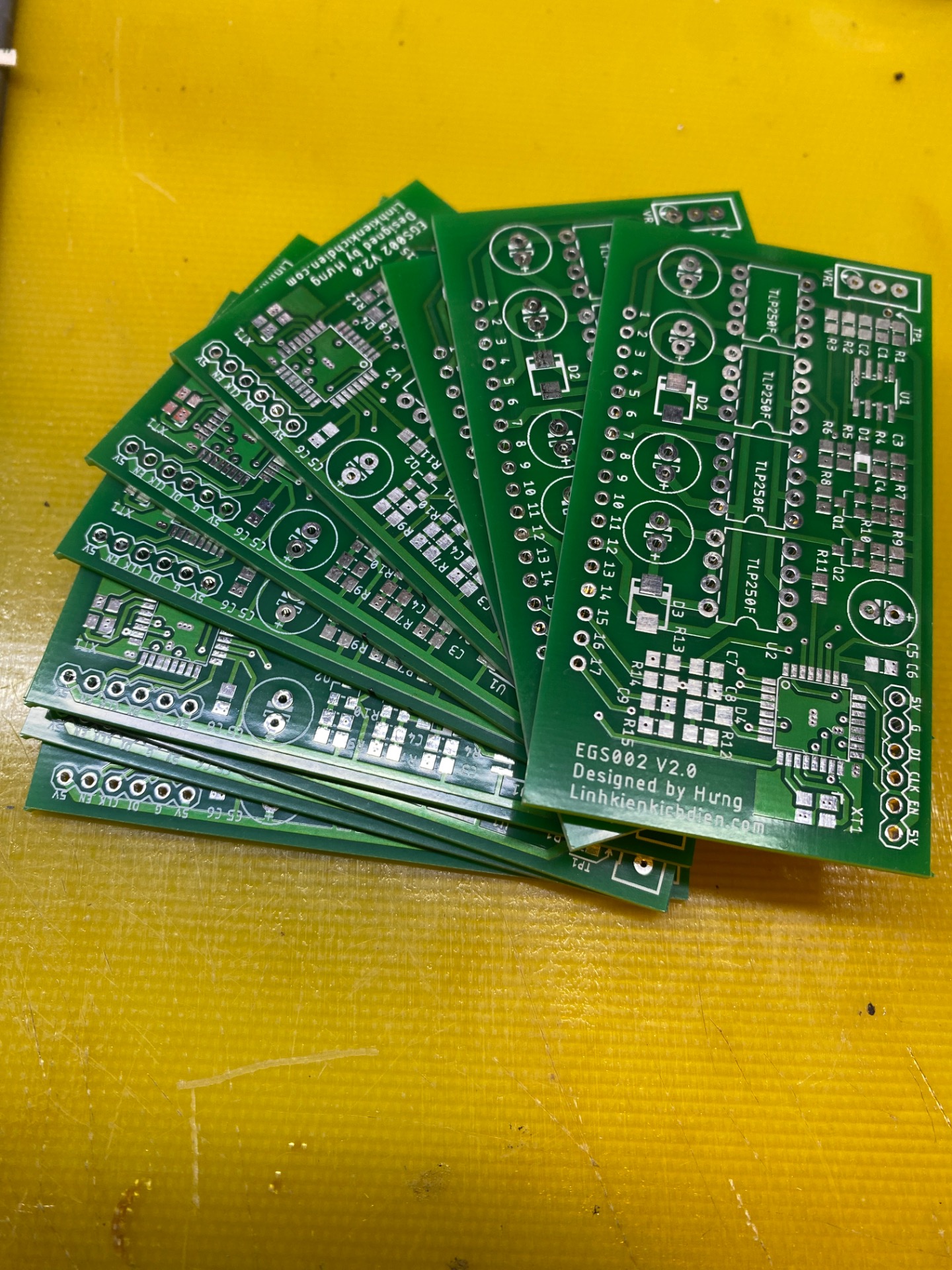

Доброго .. ! Может есть у кого печатка к обратноходу?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 нед. 6 дн. назад
wodynoi
Давно я тут
Давно я тут
Сообщений: 142
Больше
Инвертор синус 50 Гц своими руками #227494

Вложенный файл:

Имя файла: dc-dc.zip
Размер файла:33 KB
Вложения:
Спасибо сказали GadJivuchi

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
