Инвертор синус 50 Гц своими руками

graffaw пишет:

А тебе это зачем.

Да вот думаю, это микруха такая кривая или дело во входящих сигналах...

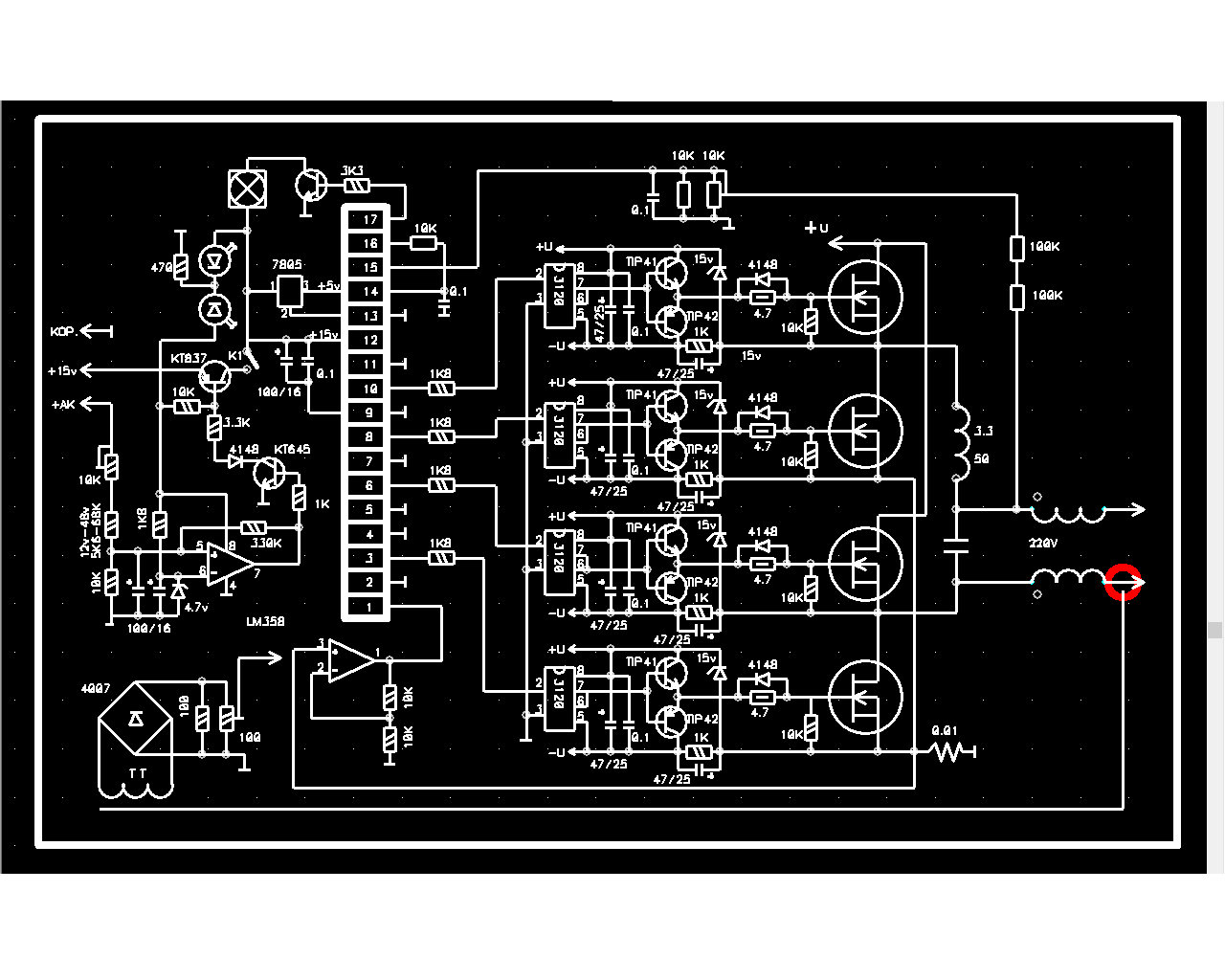

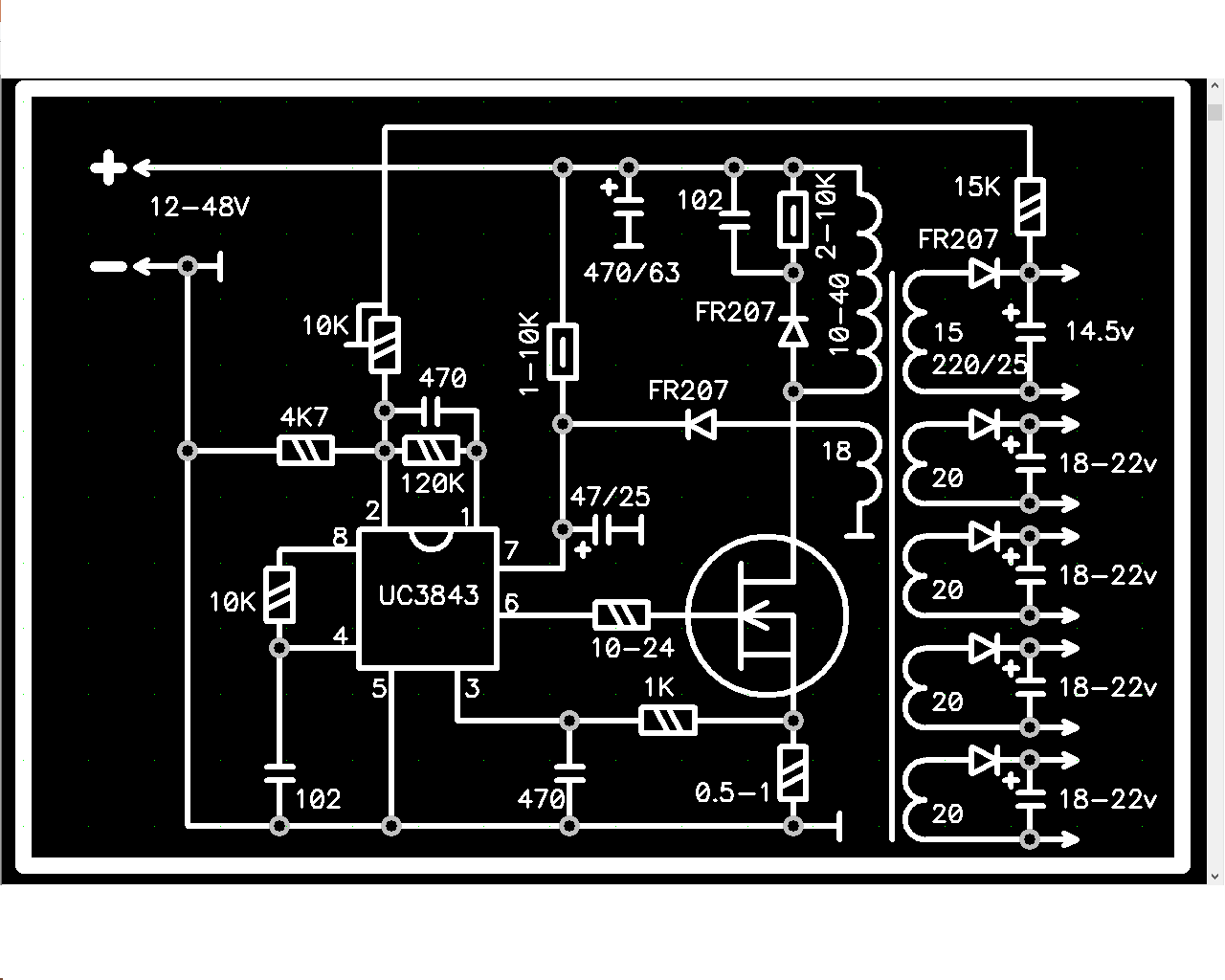

Что еще есть из драйверов с мощным выходом или проще, как у Эталона, использовать у них на выходе усиление до затвора ключей ?

graffaw пишет:

абырвалг пишет:

В чем тогда причина? Кто делал 12-220 на ТС-180 или похожем, поделитесь опытом, плиз.

Транс должен быть не 7,5в а 0т 6 до 7 максимум, в идеале 6 -6,5в, тогда будет все работать.
Запомните, в идеале должно быть половина от номинального , если 12 то 6, 24-12 ,48-24,Тогда выдаст свою мощность и даже больше процентов на 10.

Сделал первичку 6 в, не держит даже 60 Вт. Мигает 3 раза. Без нагрузки когда выставляю 220 транс начинает слегка гудеть. Может быть из-за того что первичка намотана поверх вторички?

Доброго времени суток. На чашке Б48 намотал 16 витка в 13 проводов 0.8мм. Пропитал клеем БФ и положил сушиться на батарею. Померял 3.35милиГенри. При токе 35 ампер , дросель в течении 1.5 часа, чуть теплый.

Если от чернобелого лампового телевизора транс ТС-180, то перематывать не нужно 6,3 Вольта. Снять при 12 можно примерно 70 ват синуса.

Чуть не забыл. Перематывал несколько раз ТС-180. и не сумел выйти на его первоначальные параметры. Я не нашел клея для промазывания стыка.

Leo-1 пишет:

Если от чернобелого лампового телевизора транс ТС-180, то перематывать не нужно 6,3 Вольта. Снять при 12 можно примерно 70 ват синуса.

Спасибо, если это так, то 70 Вт маловато, буду на 24, на 24 100 Вт держит, больше не грузил.

абырвалг пишет:

graffaw пишет:

абырвалг пишет:

В чем тогда причина? Кто делал 12-220 на ТС-180 или похожем, поделитесь опытом, плиз.

Транс должен быть не 7,5в а 0т 6 до 7 максимум, в идеале 6 -6,5в, тогда будет все работать.
Запомните, в идеале должно быть половина от номинального , если 12 то 6, 24-12 ,48-24,Тогда выдаст свою мощность и даже больше процентов на 10.

Сделал первичку 6 в, не держит даже 60 Вт. Мигает 3 раза. Без нагрузки когда выставляю 220 транс начинает слегка гудеть. Может быть из-за того что первичка намотана поверх вторички?

Значит у тебя что то со схемой, транзисторы плохие или не полностью открываются, потери большие.Какая схема питания драйверов у тебя, какие транзисторы и сколько напиши подробно. Еще может быть если обмотка на 6в не правильного сечения, не на тот ток ращитан,она просто не вытягивает. Транс всегда выдаст больше мощность на 10 процентов чем заявлен номинал это 100 раз проверено. Еще дроссель перед трансом нужен правельный .

graffaw пишет:

абырвалг пишет:

graffaw пишет:

абырвалг пишет:

В чем тогда причина? Кто делал 12-220 на ТС-180 или похожем, поделитесь опытом, плиз.

Транс должен быть не 7,5в а 0т 6 до 7 максимум, в идеале 6 -6,5в, тогда будет все работать.
Запомните, в идеале должно быть половина от номинального , если 12 то 6, 24-12 ,48-24,Тогда выдаст свою мощность и даже больше процентов на 10.

Сделал первичку 6 в, не держит даже 60 Вт. Мигает 3 раза. Без нагрузки когда выставляю 220 транс начинает слегка гудеть. Может быть из-за того что первичка намотана поверх вторички?

Значит у тебя что то со схемой, транзисторы плохие или не полностью открываются, потери большие.Какая схема питания драйверов у тебя, какие транзисторы и сколько напиши подробно. Еще может быть если обмотка на 6в не правильного сечения, не на тот ток ращитан,она просто не вытягивает. Транс всегда выдаст больше мощность на 10 процентов чем заявлен номинал это 100 раз проверено. Еще дроссель перед трансом нужен правельный .

Транзисторы irf3205 по 2 шт. на плечо. Транс от ч/б телевизора ТС-180 -2 обмотка 1.51 мм, питание драйверов 12 в от аккум., Ещё на затворах верхних транзисторов размах импульсов больше 20 в, на нижних почти до питания.

Значит у тебя что то со схемой, транзисторы плохие или не полностью открываются, потери большие.Какая схема питания драйверов у тебя, какие транзисторы и сколько напиши подробно. Еще может быть если обмотка на 6в не правильного сечения, не на тот ток ращитан,она просто не вытягивает. Транс всегда выдаст больше мощность на 10 процентов чем заявлен номинал это 100 раз проверено. Еще дроссель перед трансом нужен правельный .[/quote]
Транзисторы irf3205 по 2 шт. на плечо. Транс от ч/б телевизора ТС-180 -2 обмотка 1.51 мм, питание драйверов 12 в от аккум., Ещё на затворах верхних транзисторов размах импульсов больше 20 в, на нижних почти до питания.[/quote]



Обмоток должно минимум 3 а лучше 4, потому как ток должно держать 35-40ампер. Затворные резисторы какие стоят.
И еще у тебя нижние ключи на шунтах, или на нуле. Если на шунтах то может уже срабатывает защита по току, увеличить количество шунтов.

Резисторы как по схеме 4.7 Ом, Шунт 9 резисторов ( сколько было) по 0.5 Ом.
Короче убрал шунт, включил 100 Вт паяльник, работает, хотя и проседает на 3 в. Видимо дело в трансформаторе ( диам. обмотки, нет специального клея чтобы склеить трансформатор).
Не понятно откуда на верхних затворах 20 в импульс при питании 12.
Спасибо за помощь.
