Инвертор синус 50 Гц своими руками

sany70 пишет: у меня на МАП Энергия 24/220 проц сдох. не хочу покупать другой, решил собрать по этой теме. БП для него.
схем таких полно вроде правильно нарисовал

Вложенный файл:

Имя файла: БП.rar
Размер файла:9 KB

, вот по этой. немного пересчитал транс.
витки наверно надо отмотать на вторичках,

Соотношение R19/R18 попробуйте поменять. Или R9/R10.

все настроил. убрал по витку, нагрузил все обмотки согласно току и напряжение выровнялось.
для более точного напряжения лучше конечно поставить стабилизаторы.

для формирования синуса на IGBT для нижних ключей сделать раздельное питание или можно 1 общий?
есть такие транзисторы со сварочника ресанта К40Н603 (IKW40N60H3) такие можно использовать?
есть трансы Е55/28/21 3С90 б/з 6 шт делать на всех или нет, мощность примерно 1.5-2 кВт и то не постоянно

МАП что то ерундить стал, 5 лет отработал. пока не сдох окончательно надо на запас.

и еще, как перейти на интересующею страницу, не могу понять

А что МАП в ремонт производителю не отправите ?

да походу проц там ерундить стал, пока не прогреется треск транса, ШИМ сквозняки. после прогрева все норм.
начинаю греть МК и все сразу нормально работает.
дак думаю за замену проц платы возьмут в пол-цены. мне новый собрать меньше встанет
я здесь размещал скины с осцила, ни кто не ответил., убрал.
вот, вход драйверов с МК , что скажите

sany70 пишет: начинаю греть МК и все сразу нормально работает.
дак думаю за замену проц платы возьмут в пол-цены. мне новый собрать меньше встанет

По своему и опыту ребят могу сказать что собрать будет дороже чем отремонтировать,
не у всех с первого раза получается собрать ничего не спалив, обычно невнимательность.
Тем более в микроарте более честное отношение к ремонтам чем у некоторых
На форум хаусе есть тема по МАПам, не по ремонтам конечно, но люди часто с этим
сталкивались, подскажут что как куда а возможно и сколько ориентировачно.
Опишите всё как есть, там ещё представитель макроарт присутствует ...

Опишите всё как есть, там ещё представитель макроарт присутствует ...

www.forumhouse.ru/threads/470204/page-32
там этот вопрос давно висит и представитель МАП мимо прошел.

кондеры все проверены. емкость в порядке.
драйверы заменены. питание у них бустреп. БП тоже весь проверен, у проца электролиты заменены.

но, я проц прогрел феном, сейчас работает нормально

если еще затрещит, заменю проц на EG8010, обвязку оставлю МАПскую, драйвера, БП.
что касается LCD, дак он у меня правильно показываем только напряжение сети и АКБ, температуру. остальное все криво, только показометр.

желание сделать самому инвертор есть, пусть и с косяками первый раз, зато буду знать каждую деталь за что отвечает.
да и МАП при первом включении сдох через 20 минут, ремонт был гарантийный, так и толком показометр не настроили. отработал 5 лет без проблем и вот уже год ерундит
это второй инвертор, первый был А-Электроника, тот сдох через 2 часа..заменен по гарантии с доплатой на МАП. что было потом я описал.

Всем привет.

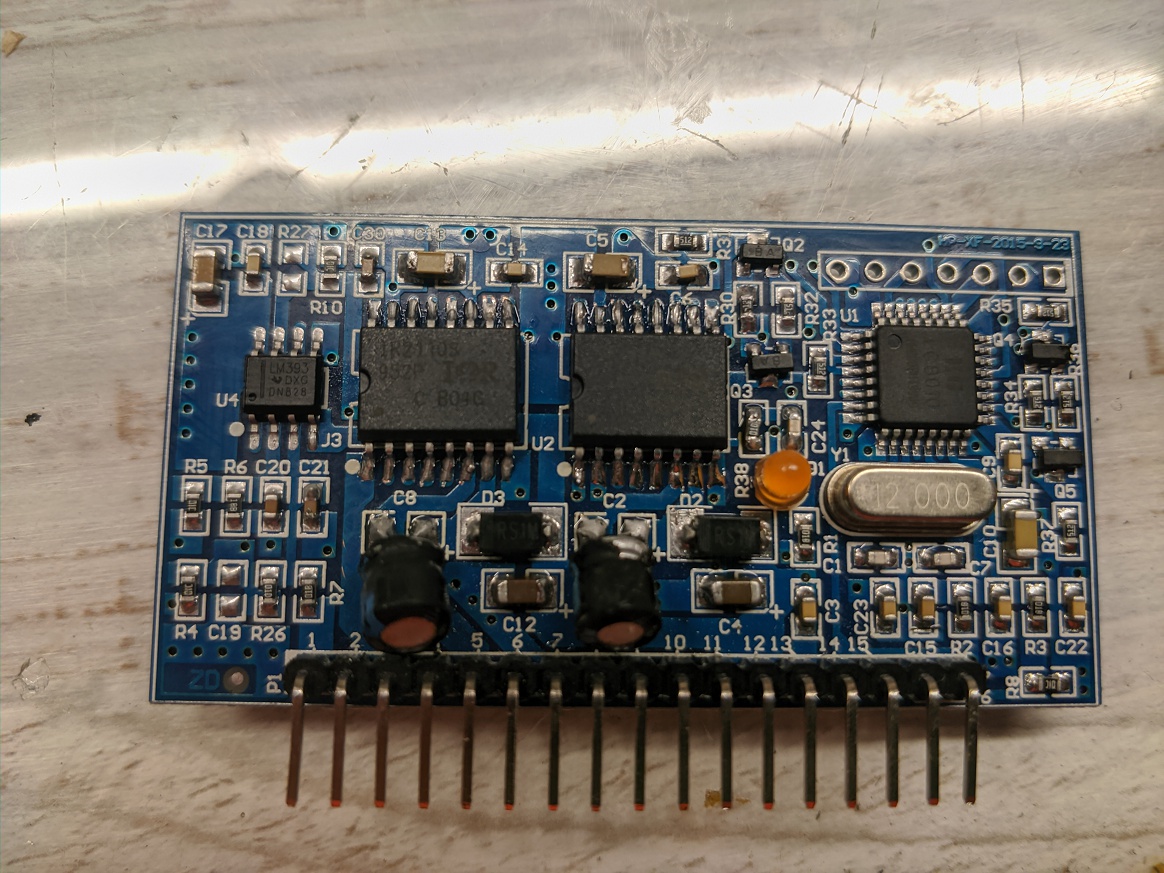

В сообщении тыц 139108 я изложил свою проблему. Приехали IR2110, поменял обе.

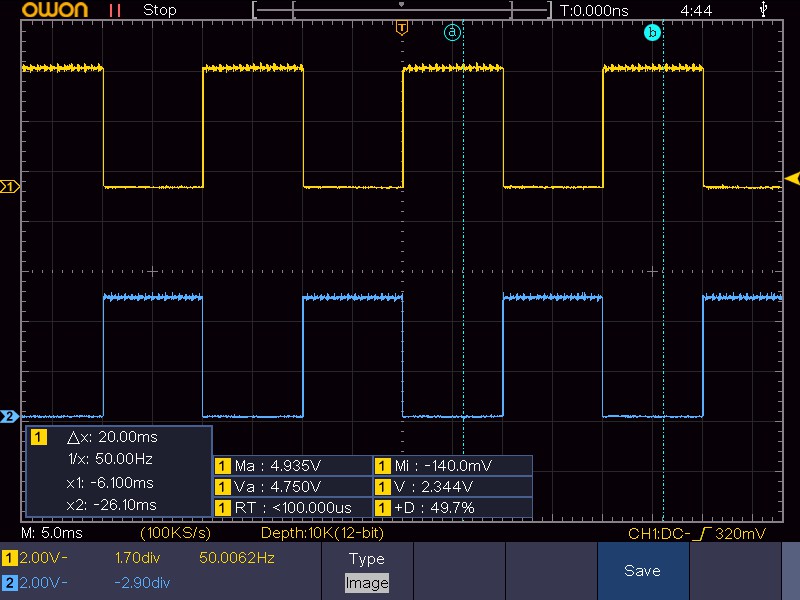

Если не подключить силу, осцилки такие пост 139108

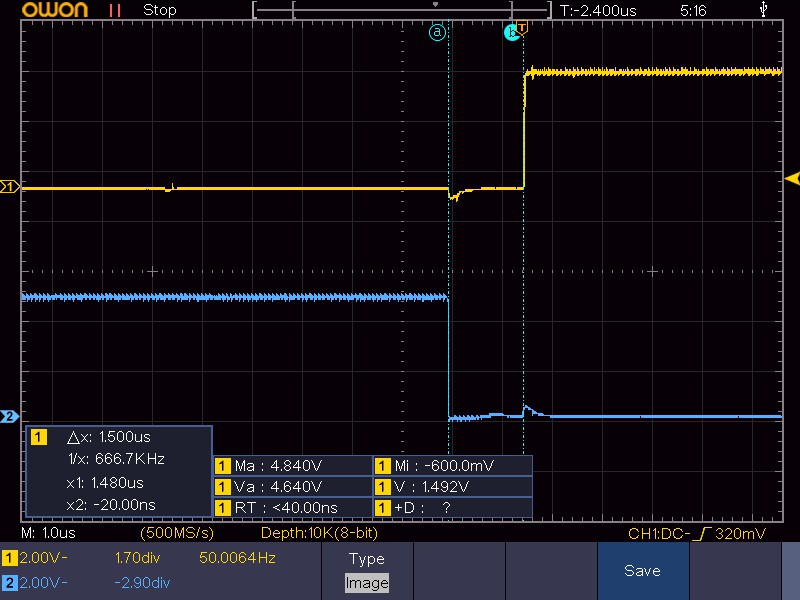

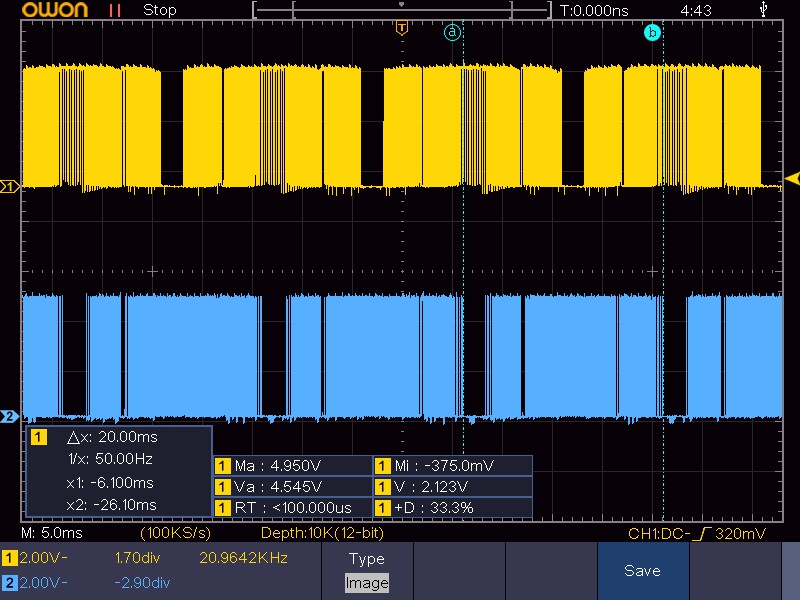

На вход IR2110 осцилки такие:

Мёртвое время 1.5 ns

Но если подать на силу хотя 40В, через несколько секунд дохнет IR2110 U1, которая на верхний ключ V1 выдает сигнал 2HO. Больше ничто не сгорает, ключи и всё остальное целое.

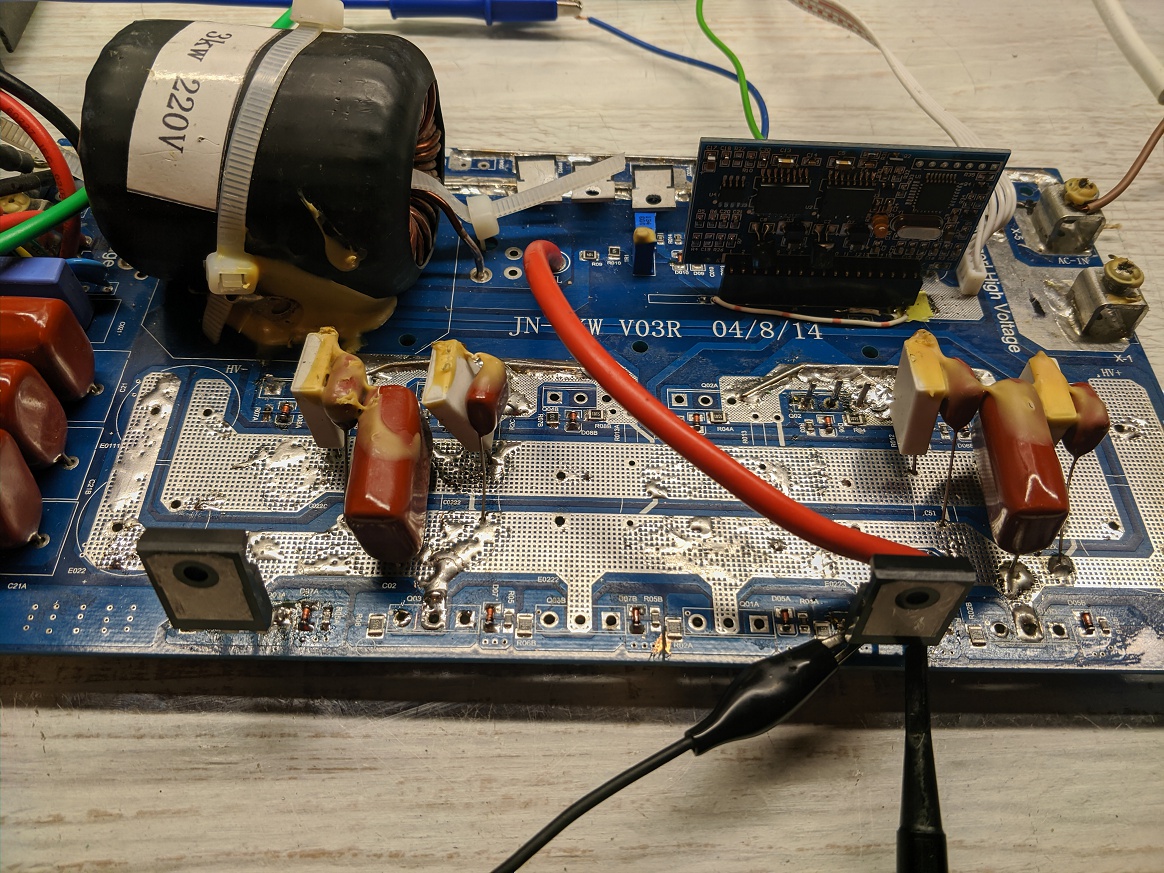

Вот общий вид:
Силовые конденсаторы выпаял, силу подаю через лампу, чтобы не спалить ключи.




Что я накасячил?

Всем привет.
В сообщении сообш. 139108 я изложил свою проблему. Приехали IR2110, поменял обе.
Если не подключить силу, осцилки такие сообш. 139108
На вход IR2110 осцилки такие:


Мёртвое время 1.5 ns

Но если подать на силу хотя 40В, через несколько секунд дохнет IR2110 U1, которая на верхний ключ V1 выдает сигнал 2HO. Больше ничто не сгорает, ключи и всё остальное целое.

Вот общий вид:
Силовые конденсаторы выпаял, силу подаю через лампу, чтобы не спалить ключи.




Что я накасячил?

Доброе утро! Смотрите внимательно монтаж на силовой плате. Возможно, что дело в самой силовой плате (разводка дорожек с углами и т.п.) Некачественный монтаж.
Ставьте опторазвязку и т.п.
