я бы прозвонил релюхи на предмет прошитые или перекрытые нагаром или взрывом при кз. может под релюхой влага была. а еще может сам блок питания хуевничает.

Всем привет! В общем накрылся процессор на Славянке. Поменял я стабилизатор на 3.3 в. Такая же картина. Дисплей перестал работать. Не понятно почему. Но когда подаю 5 В питания потребление показывает 70 мА. А через доли секунды потребление становится 1.2 А или 0.4А.
Не знаю. У этой платы отсутствует доступность в приобретении. Есть вопросы.
Наверное проще китайскую ЕГ юзать дальше.

у меня на МАП Энергия 24/220 проц сдох после грозы. Поставил ЕГ, благо там все есть. функционала ни какова, но работает лучше.
про ремонт у официалов даже не спрашиваю, т.к. там осталось в живых только силовая плата.

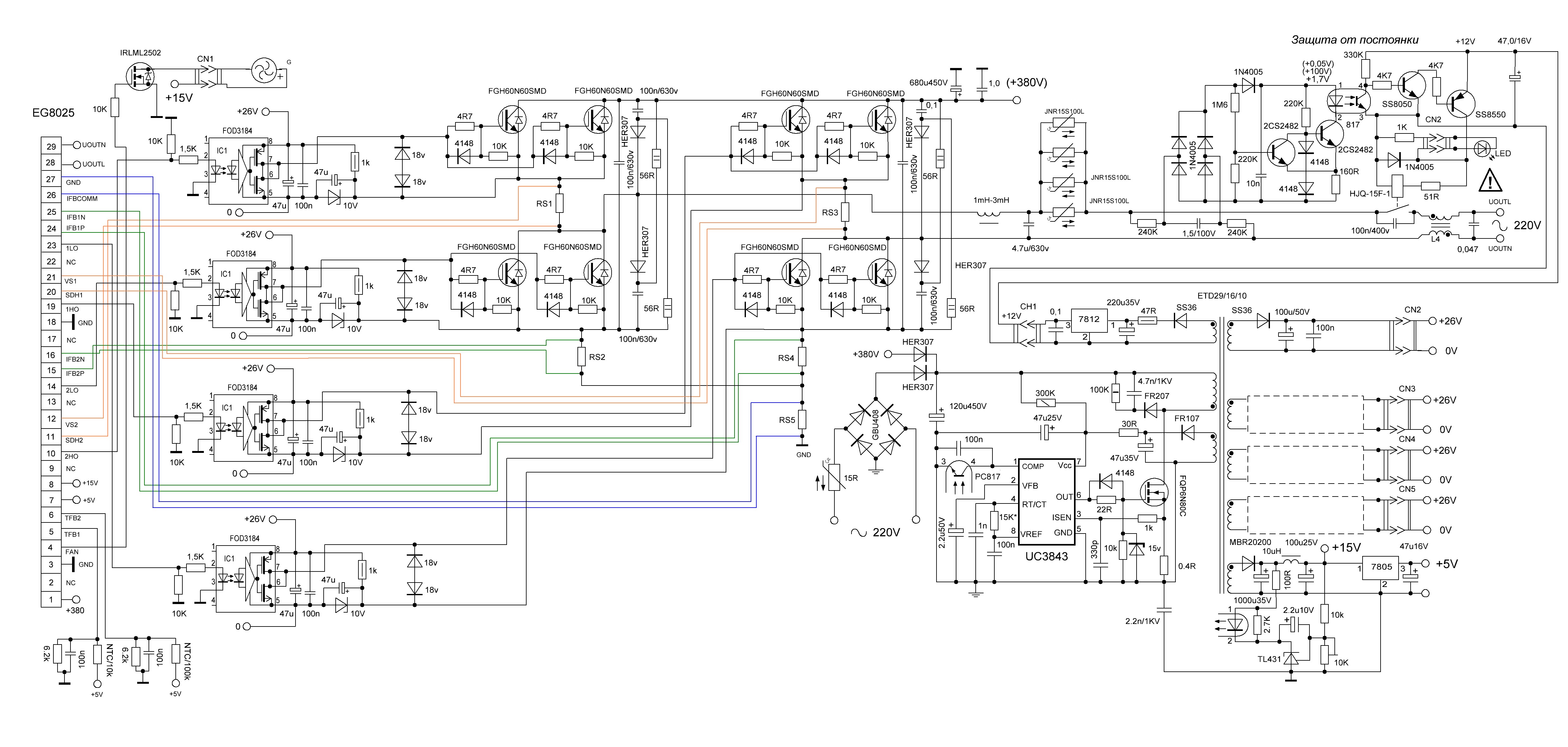

Накидал три варианта схем. Не могу определится какую использовать по управлению ключами. какие будут советы?

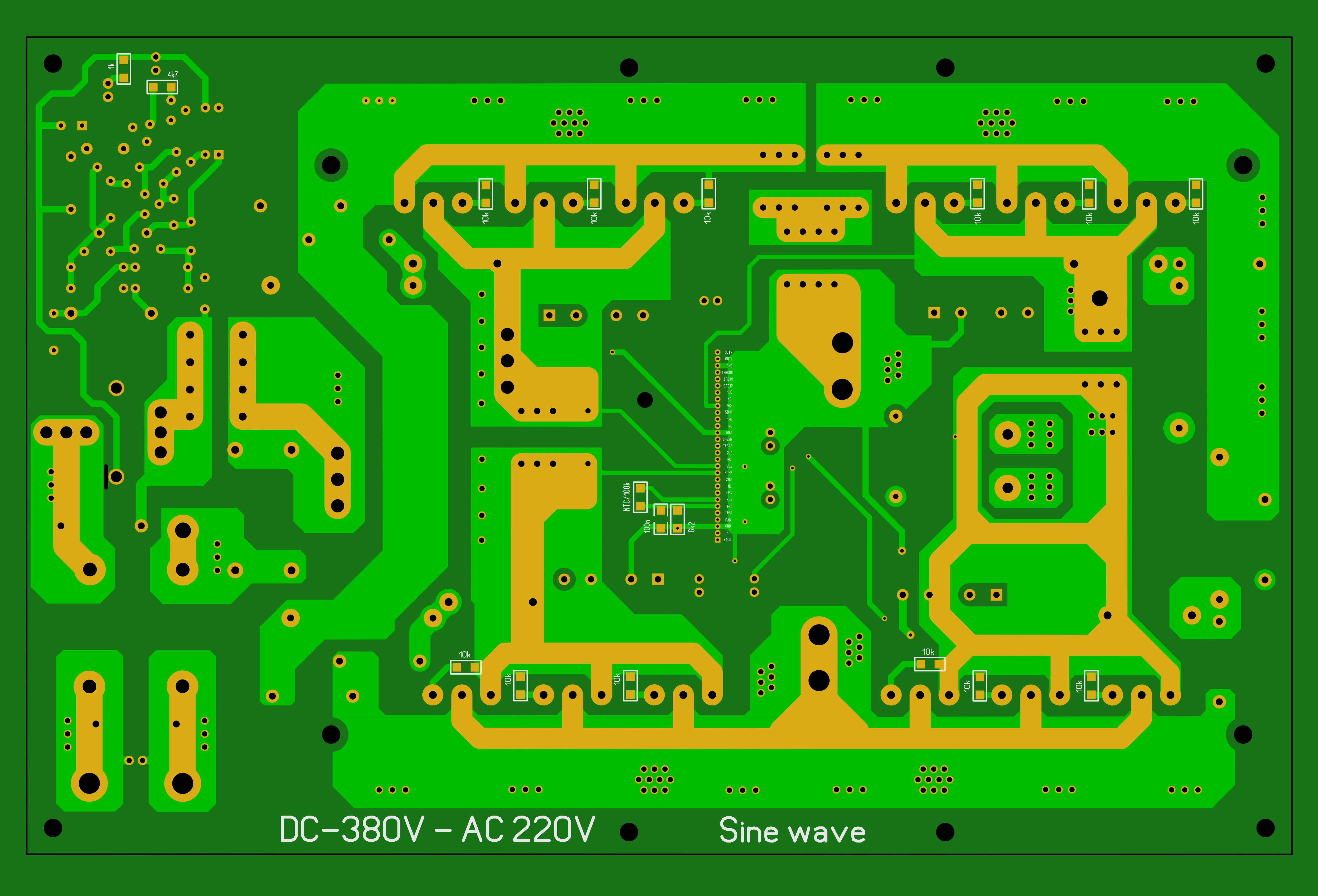

У меня сейчас в планах ваще сделать еще проще систему, жду АКБ LiFePo4, 3,2 что бы соединить их последовательно на напряжение 380 - 400В.Ведь какая разница соединяй в параллель и потом повышай или ставь транс а если транса нету то лучше сразу соединить последовательно .И сделать на ИЖБТ модулях типа BSM150GB60DLC и им подобные и делать сразу на на 5-10кВт
А МППТ переделать не на понижение 50в а на повышение до 400в процу пофиг , главное он контролирует панели или проще корректор мощности поставить.ведь промышленные так и работают входное сеть или АКб повышает до 400 и потом нарезает 220в вот и вся система.

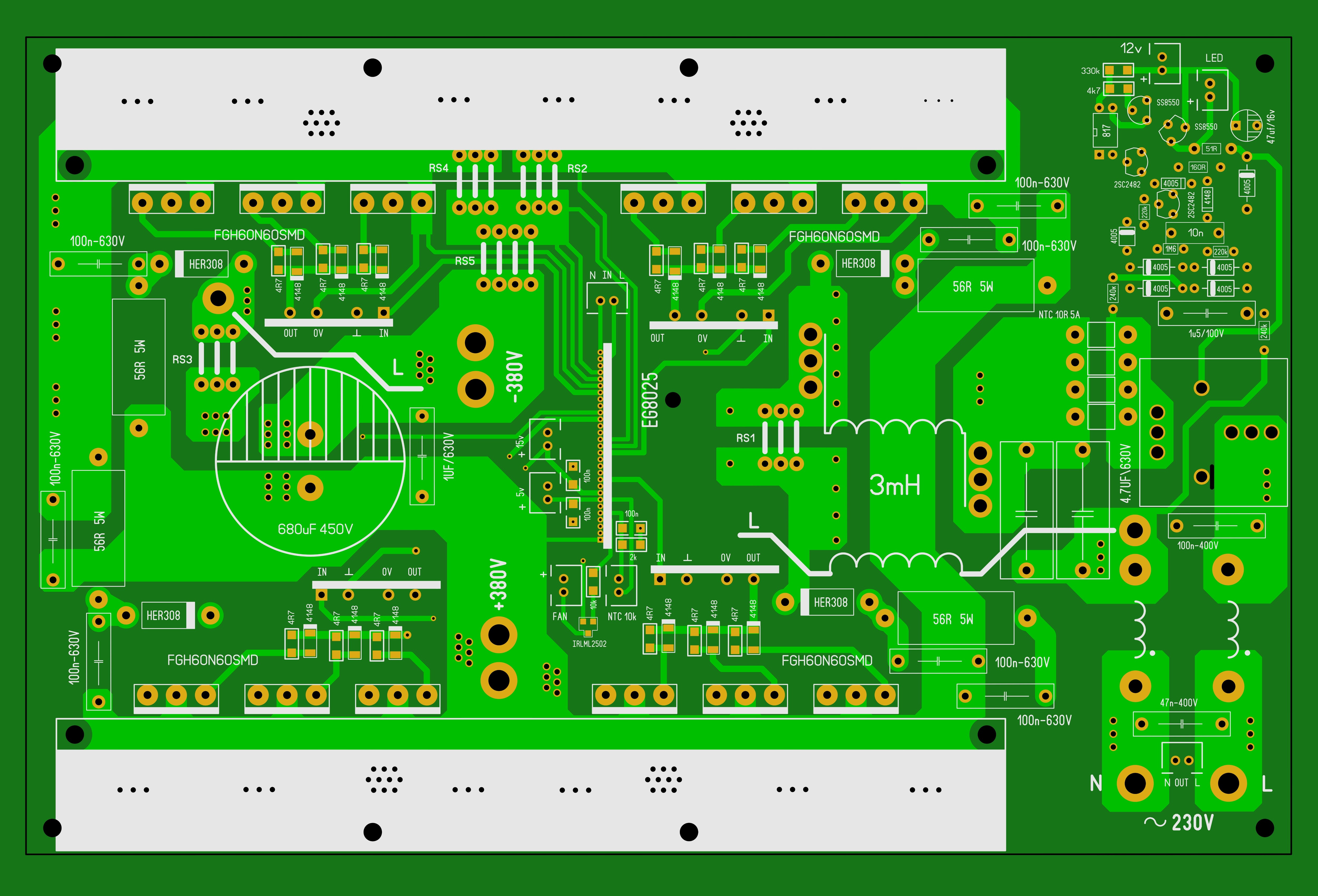

Я планирую раскачивать по три транзистора FGH60N60
Тогда эта схема оптимальная. По такой схеме управление ключами собирал сварочник по два ключа. работает посей день.

Полностью согласен . Простота залог успеха , меньше деталей меньше вариантов на отказ. На форуме эта тема разжевана до мелочей и применина на практике.

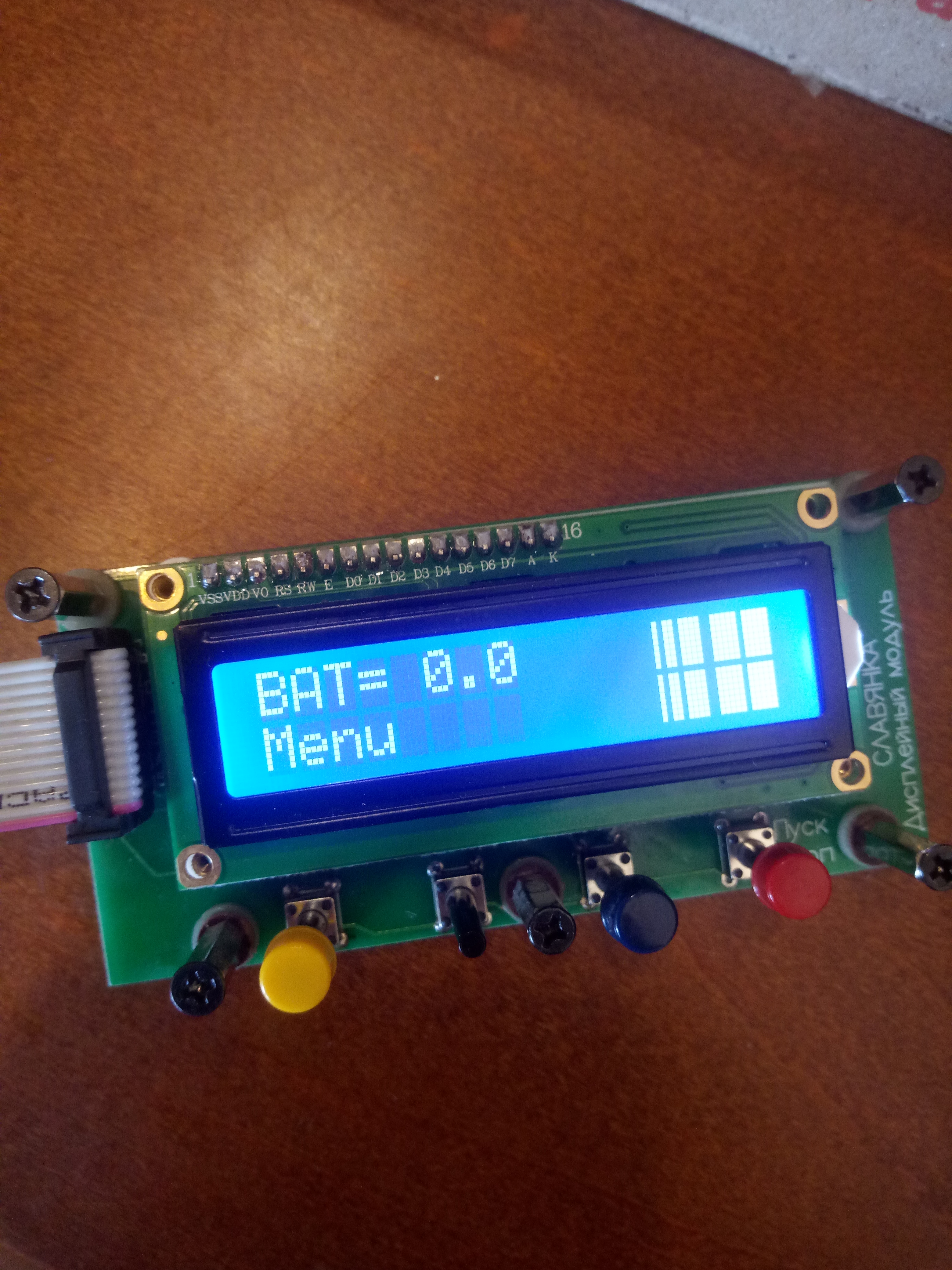

Добрый день! Не знаю на что грешить. Перепаял процессор на Славянке. Поменял дисплей. Дисплей зеленый, что стоял вообще ничего не показывает.
Синий показывает символы наловину.

В общем. Весь вопрос был в дисплее. Поменял. Все ок!

Добрый день! Собрал инвертор на базе Славянки по трансформаторной схеме. Ток ХХ получился 1.5А. Что-то много. Подскажите.
Ещё какое время нужно для ключей НУ 4008? У меня стоит 1500.
Какую модуляцию ставить? Однополяр или двуполяр?
И ещё отработка защиты по КЗ идёт через шунт по 1й ноге?
