Инвертор синус 50 Гц своими руками

кондеры все проверены. емкость в порядке.
драйверы заменены. питание у них бустреп. БП тоже весь проверен, у проца электролиты заменены.

но, я проц прогрел феном, сейчас работает нормально

если еще затрещит, заменю проц на EG8010, обвязку оставлю МАПскую, драйвера, БП.
что касается LCD, дак он у меня правильно показываем только напряжение сети и АКБ, температуру. остальное все криво, только показометр.

желание сделать самому инвертор есть, пусть и с косяками первый раз, зато буду знать каждую деталь за что отвечает.
да и МАП при первом включении сдох через 20 минут, ремонт был гарантийный, так и толком показометр не настроили. отработал 5 лет без проблем и вот уже год ерундит
это второй инвертор, первый был А-Электроника, тот сдох через 2 часа..заменен по гарантии с доплатой на МАП. что было потом я описал.

Всем привет.
В сообщении тыц 139108 я изложил свою проблему. Приехали IR2110, поменял обе.
Если не подключить силу, осцилки такие пост 139108
На вход IR2110 осцилки такие:

Мёртвое время 1.5 ns

Но если подать на силу хотя 40В, через несколько секунд дохнет IR2110 U1, которая на верхний ключ V1 выдает сигнал 2HO. Больше ничто не сгорает, ключи и всё остальное целое.

Вот общий вид:
Силовые конденсаторы выпаял, силу подаю через лампу, чтобы не спалить ключи.




Что я накасячил?

Всем привет.
В сообщении сообш. 139108 я изложил свою проблему. Приехали IR2110, поменял обе.
Если не подключить силу, осцилки такие сообш. 139108
На вход IR2110 осцилки такие:


Мёртвое время 1.5 ns

Но если подать на силу хотя 40В, через несколько секунд дохнет IR2110 U1, которая на верхний ключ V1 выдает сигнал 2HO. Больше ничто не сгорает, ключи и всё остальное целое.

Вот общий вид:
Силовые конденсаторы выпаял, силу подаю через лампу, чтобы не спалить ключи.




Что я накасячил?

Доброе утро! Смотрите внимательно монтаж на силовой плате. Возможно, что дело в самой силовой плате (разводка дорожек с углами и т.п.) Некачественный монтаж.
Ставьте опторазвязку и т.п.

Силовая прежде работала, я только выпаял силовые конденсаторы и оставил по одному IGBT на плече, больше ничего непеределовал, оставил всё как есть. Никаких замыканий, прозвонка на всех ключах симметричная. Питание платы синуса отдельное. Питание на силу идёт через разделительный трансформатор, осциллограф тоже через свой раздельный траф.

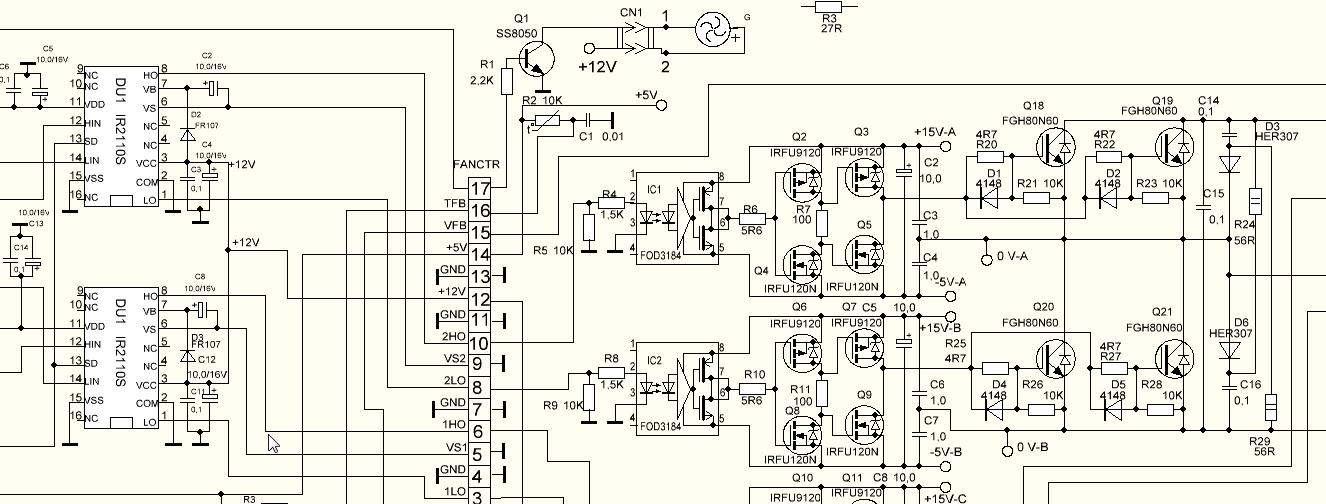

Если нет других вариантов, делать опторазвязку подобие этой?

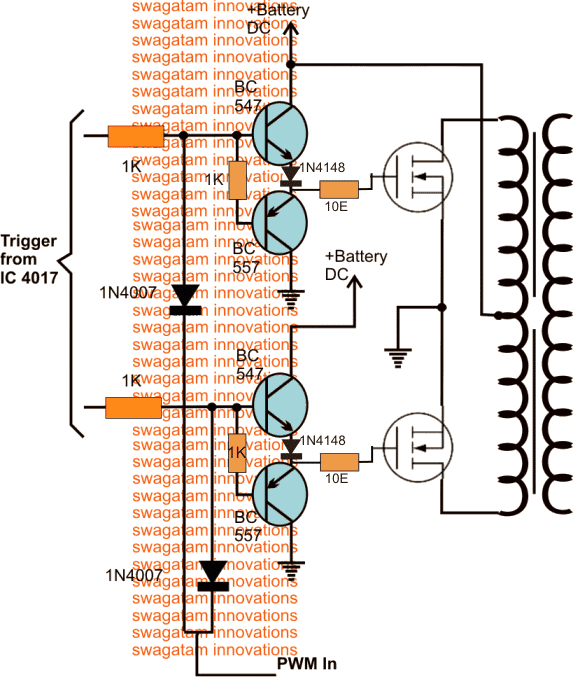

Может можно без повторителей? Одна оптика на 2.5-3А должна тянуть два ключа в параллель?

Выкладываю по новой,если кому надо по себестоимости (очень дёшиво) но только по Украине. . для желающих что то делать
Плата ДС на 4 транса(для 350-400в)

Плата ДС на 2 транса (внешних)350-400в

Платка на ЕГ + L6386 (вместо 2110)

Платка ВЧ выходная для нарезки 220 ( драйвер 3120 = TIP41.42, защита от низкого напряжения АКБ)

Плата БП на 3843

Плата предохранителей крепится на радиатора( для защиты)нужное количество предохранителей на нужную мощность

Плата защит по питанию низкое-высокое напряжение АКБ, квл. защ. по току, ОС

Плата для маломощных трансов , на плате еще все защиты

Плата малинькая БП 220 на любое напряж.драйвер на 3120 и питание в минус для ключей, ОДНОТАКТНЫЙ КОСОЙ МОСТ, транс ставится внешне любой мощности

Плата ОДНОТАКТНЫЙ КОСОЙ МОСТ драйвер для ключей на IR2110 с раздельным питанием верхнего и нижнего ключей, плюс плавный пуск заряда конденсаторов на реле( как у сварочниках), транс ЕЕ30-55 или внешне любой мощности

Плата для НЧ транса по 4 ключа на плече 247 габарит

Плата управления для НЧ транса, В ней сразу все, т.е. БП с питанием в минус и т. д. ,защита от пониженного напряжения, драйвера на 3120 и их модификаций с эм.повторителем на TIP41,32, ОС.

Схемы кратко.=
1

graffaw пишет: Сейчас использую lifepo4 аккумуляторы пока общей мощн.на 3кВт. Ваще АКБ супер для инверторов, немного цена кусается но это вещь.Сделал еще балансиры..

у меня тоже литий lifepo4 5 год, 24В 5кВт, полет нормальный
СКУ самодельная, полный контроль всех параметров, удаленный доступ и управление. ЦП на Ардуино ДУЭ + ЖК
ну и все остальное в том же духе..

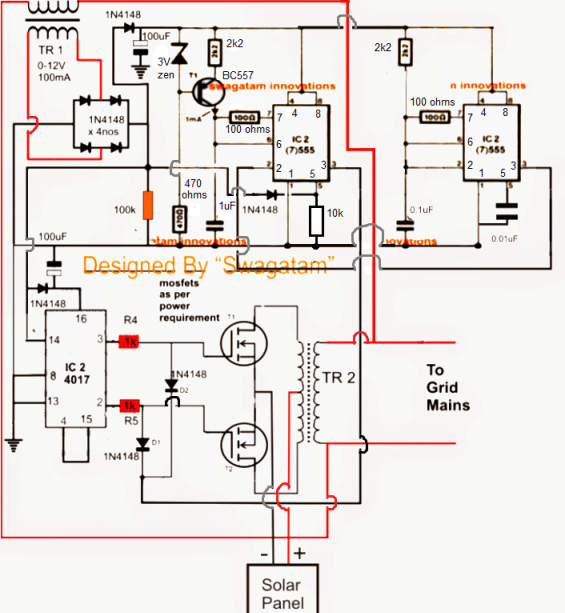

Добрый день. Подскажите пожалуйста рабочую схему Грид инвертора (сетевого). Может кто делал подскажите , поделитесь опытом. Спасибо.

как пересчитать транс на такое количество обмоток, в проге Flyback 8_1 только доступно 5
транс другой, напряжение входное 20-33В

Ol-Dob пишет: Добрый день. Подскажите пожалуйста рабочую схему Грид инвертора (сетевого).

m.radiokot.ru/forum/viewtopic.php?f=11&t=144568
В конце этой темы есть ссылки. Может подойдёт?
Для меня тоже интересно. Может кто, что делал?
Подскажите.
