Выпаяй все силовые транзисторы аккуратно, проверь затворные резисторы. Подай питание и смотри осциллографом форму управляющего сигнала на затворах(крайние два вывода транзисторов). Если сигнал правильной прямоугольной формы, впаивай силовые транзисторы. Первое включение с лампой в разрыв питания. Без нагрузки лампа не должна светится.

всем привет прошу помощи откаментируйте мою плату будущего dс-dc преобразователя для модуля китайского синуса. dс-dc собран на базе китайской платы на sg3525 и lm385 выходной дроссель хочу намотать на вот таком колечке Дмитрий (эталон+) что на этих кольцах хороший дросcель получается чего и сколько мотать или какая индуктивность должна получится с dс-dc хочу извлечь мощность до киловатта.

Здравствуйте, подскажите, этот вариант рабочий, стоит собирать?

Всем привет

Ремонтирую инвертор EG8010+IR2110
Бахнули силовые ключи.

Снял осциллограммы с затворов в паяных клячей и на верхнем ключе на холостом ходе такой сигнал

Если подать на силу 40 В, амплитуда затвора поднимается и плавает.


На других затворах всё стабильно, и на холостом и при подачи на силу 40 В ничего не меняется.






Какой сигнал должен быть на затворе верхнего ключя V2?
Почему он плавает при подачи силы?

alvideo пишет: Всем привет

Ремонтирую инвертор EG8010+IR2110
Бахнули силовые ключи.

Снял осциллограммы с затворов в паяных клячей и на верхнем ключе на холостом ходе такой сигнал

Если подать на силу 40 В, амплитуда затвора поднимается и плавает.

На других затворах всё стабильно, и на холостом и при подачи на силу 40 В ничего не меняется.

Какой сигнал должен быть на затворе верхнего ключя V2?
Почему он плавает при подачи силы?

Меняй U1 и проверь диоды в затворах и конденсаторы в обвязке микросхемы.

Поменял U3 - IR2110
Померил ёмкость боотстарп конденсаторов на 6-7 выводе на ирке - 22 мФ, ESR в норме, поменял местами на всякий случай.
IGBT ключи FG40N40, резистор на затворе 10 ом. Диод 4148 параллельно этому резистору поменял.
Осциллограммы таки же.
Я в тупике, Кажется больше нечего менять. Куда копать дальше не знаю,

alvideo пишет: Поменял U3 - IR2110
Померил ёмкость боотстарп конденсаторов на 6-7 выводе на ирке - 22 мФ, ESR в норме, поменял местами на всякий случай.
IGBT ключи FG40N40, резистор на затворе 10 ом. Диод 4148 параллельно этому резистору поменял.
Осциллограммы таки же.
Я в тупике, Кажется больше нечего менять. Куда копать дальше не знаю,

А я какую советовал микросхему менять!? Читать нужно внимательно!!!

Поменял и вторую, не работает во всем, дохлая попалась,
Буду заказывать новые, когда получу, отпишусь.
Спасибо,

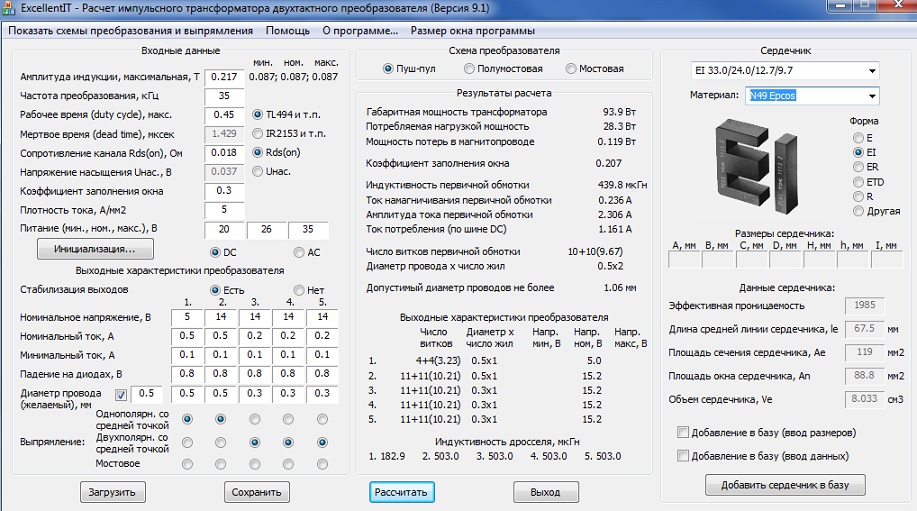

что-то не получается, расчеты дают одно на плате результаты в два раза выше по выходному напряжению. стабилизировать не получается, идет срыв шим.
TL494 + PC817, 35кГц, пуш-пул
транс от бп компа, проницаемость примерно 1500
что-то неправильно с расчетом, подскажите

sany70 пишет:

что-то не получается, расчеты дают одно на плате результаты в два раза выше по выходному напряжению. стабилизировать не получается, идет срыв шим.
TL494 + PC817, 35кГц, пуш-пул
транс от бп компа, проницаемость примерно 1500
что-то неправильно с расчетом, подскажите

Что Вы считаете?
