Инвертор синус 50 Гц своими руками
4 года 10 мес. назад
Всем привет. Можете выручить со схемой инвертора 48/220В, номинальной мощностью 10кВт с чистым синусом для ветряка. Везде искал такие схемы, но находил в большинстве маломощные.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
Diman777 пишет: Всем привет. Можете выручить со схемой инвертора 48/220В, номинальной мощностью 10кВт с чистым синусом для ветряка. Везде искал такие схемы, но находил в большинстве маломощные.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
4 года 10 мес. назад от mavr.
Собрал полностью рабочую версию инвертора по схеме:
инвертор (мостовая схема с общей массой, версия graffaw)
-> нарезчик egp1000w (схема с дросселем). Связка работает хорошо, кроме одного, когда включаю нагрузку любой мощности, то на 36В линии подключенный монитор начинает хаотично перегружаться, а на 220 линии телевизор вспышками показывает полосы (при HDMI подключении, просто эфирное тв показывает без сбоев). Мультиметр как вкопанный показывает ~220В и +36В. Сначала решил, что это ЭМИ, попытался решить проблему установкой заземления на минусовую клему АКБ, поставил по кольцу ферита на выходе инвертора и выходе нарезчика, должного результата не получил. Грешу на общую массу АКБ - выход инвертора - 0 выход нарезчика, т.е. нет гальванической развязки, прошлый мой инвертор на пуш-пуле с гальванической развязкой такой проблемой не страдал и все оборудование работало, пока пуш не разнесло.
Подскажите, куда копнуть?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
mavr пишет: 250мФх450В
Такого номинала бывают только пусковые конденсаторы!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
4 года 10 мес. назад от mavr.
Два кондера 100 и 150мФ в параллели
Делал осциллограмму выхода импульсного блока питания на 12В подключенного к ивертору, жаль не сохранилась фотка. На выходе импульсная загасающая вспышка в пике 15+12 вольт и загасает до 0+12В с длительностью периода примерно 100нс, осциллограф с гальванической развязкой перезагружался.
Что будет, если я отключу общую массу выхода инвертора с минусом? Думаю там проблема.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
Спасибо за помощь. Сделал гальваническую развязку (убрал минус от нуля), все стало работать как часы.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
pacak7294
Осваиваюсь на форуме
Сообщений:
23

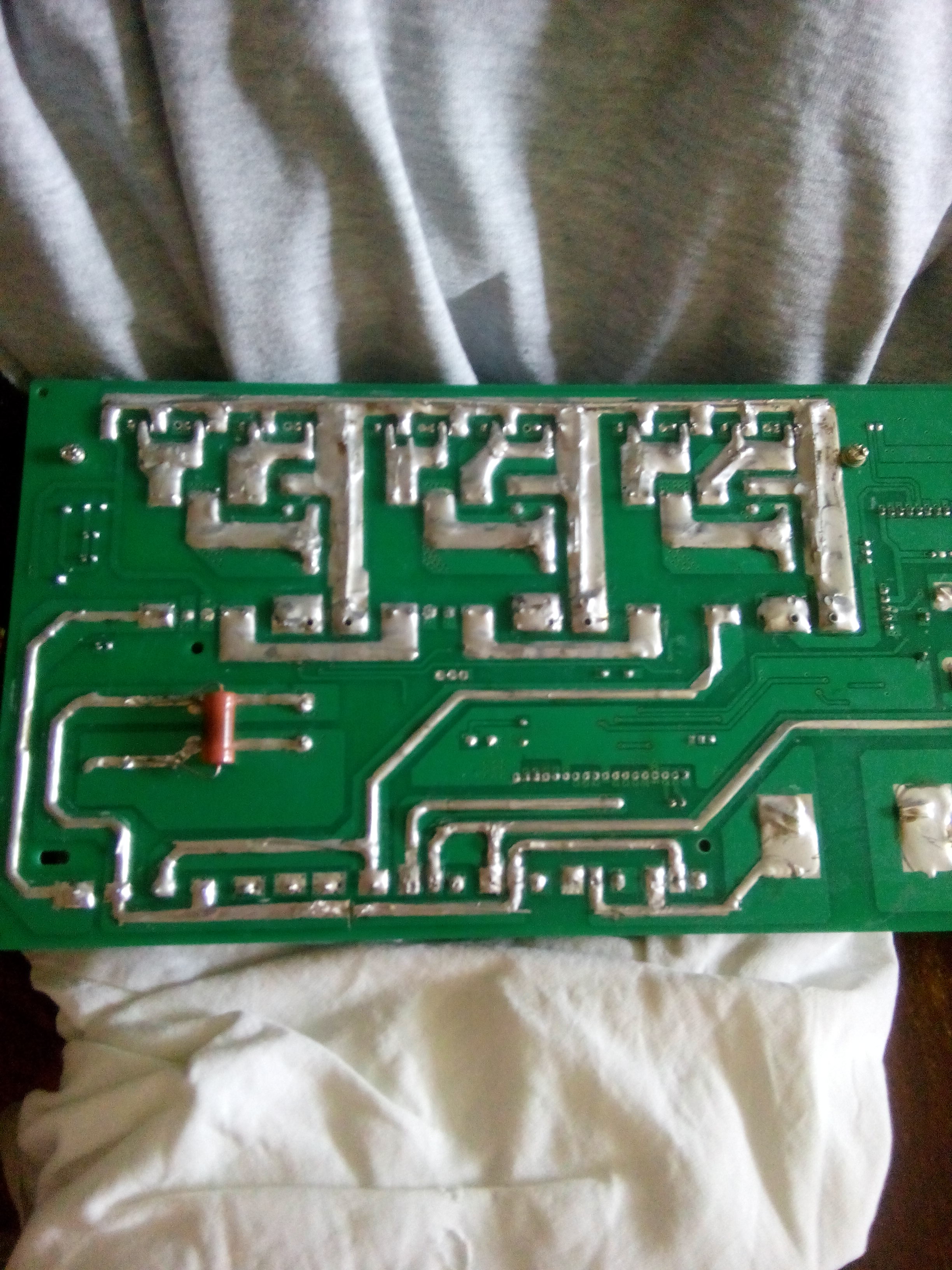

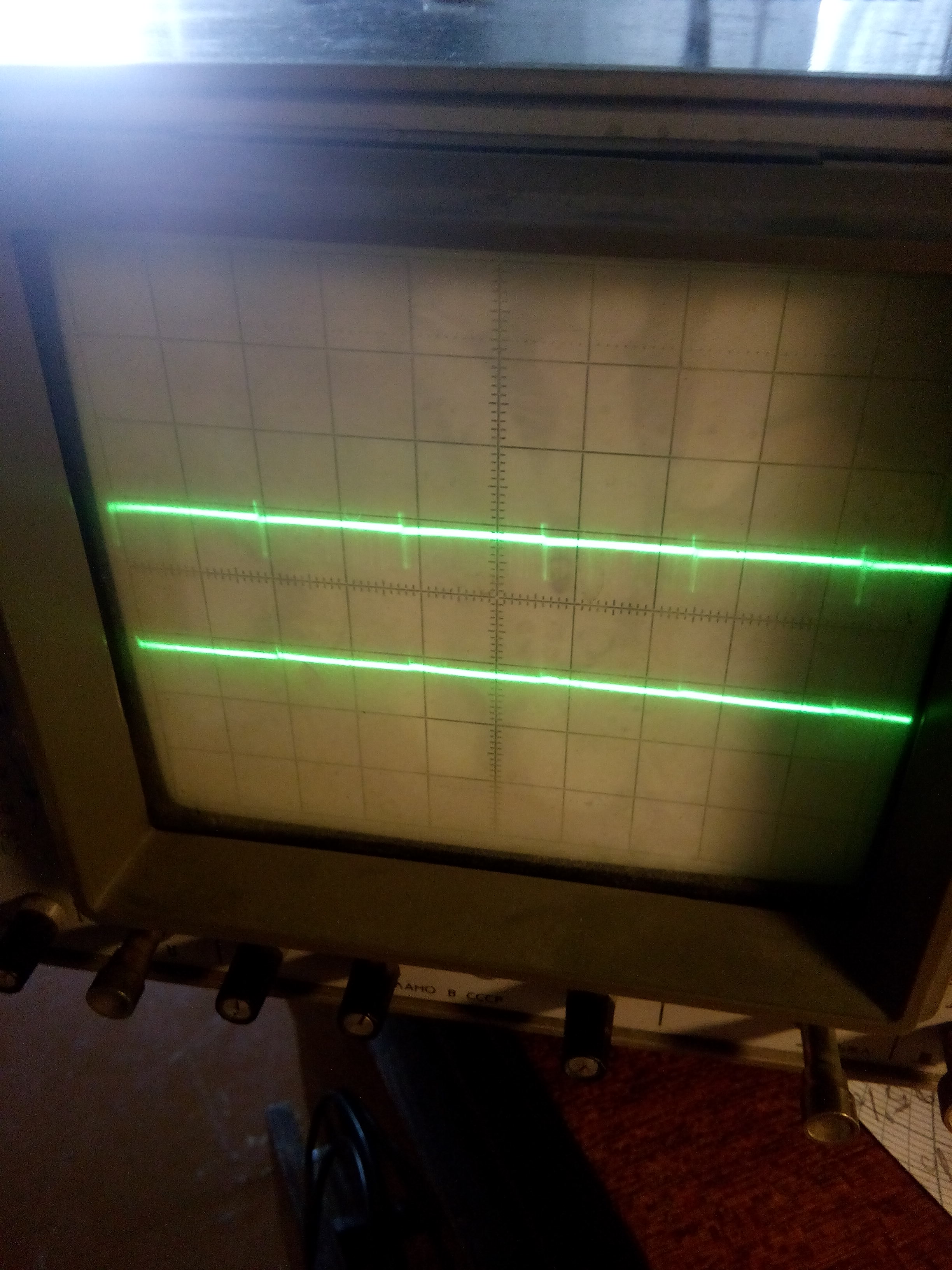

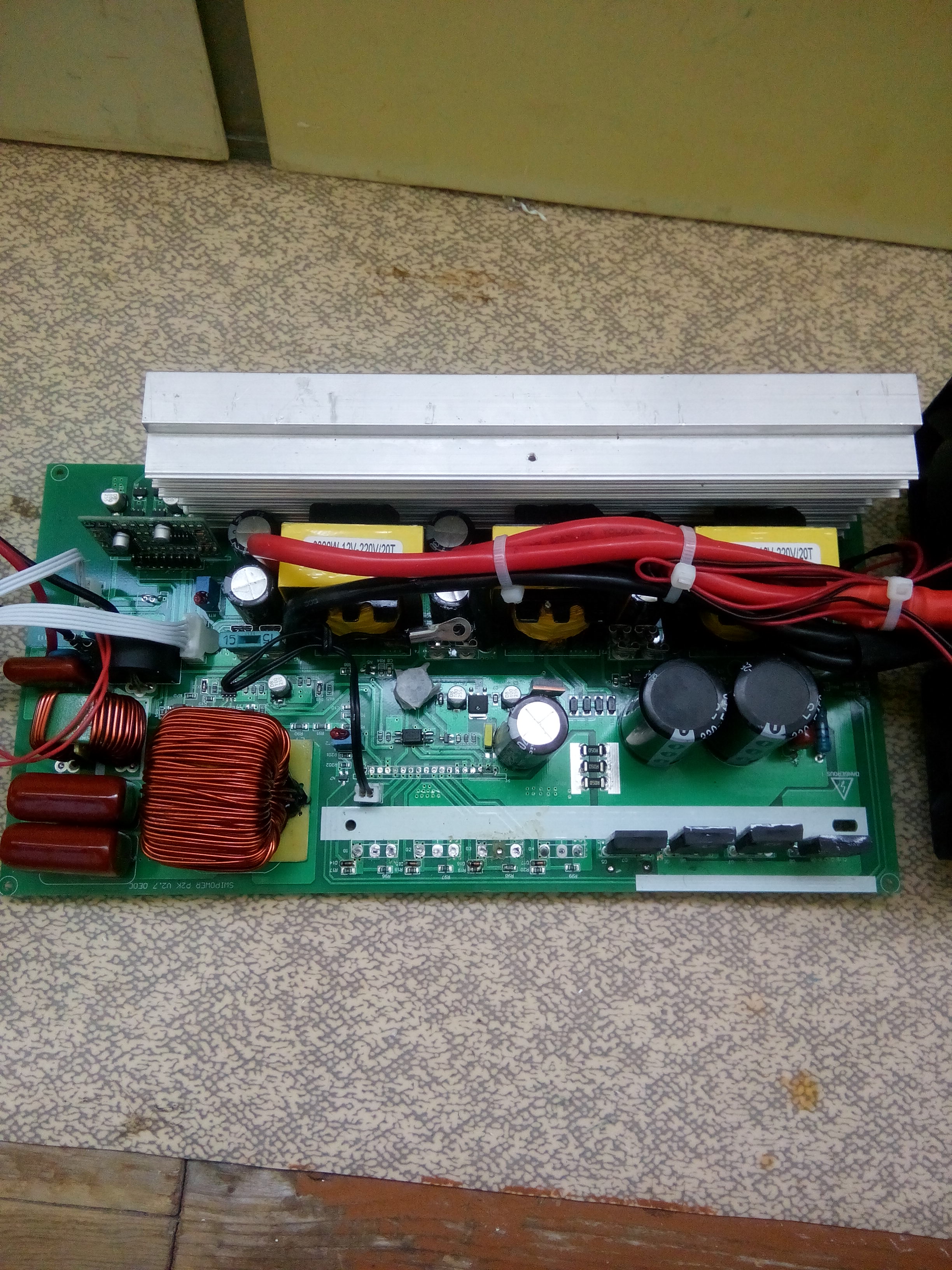

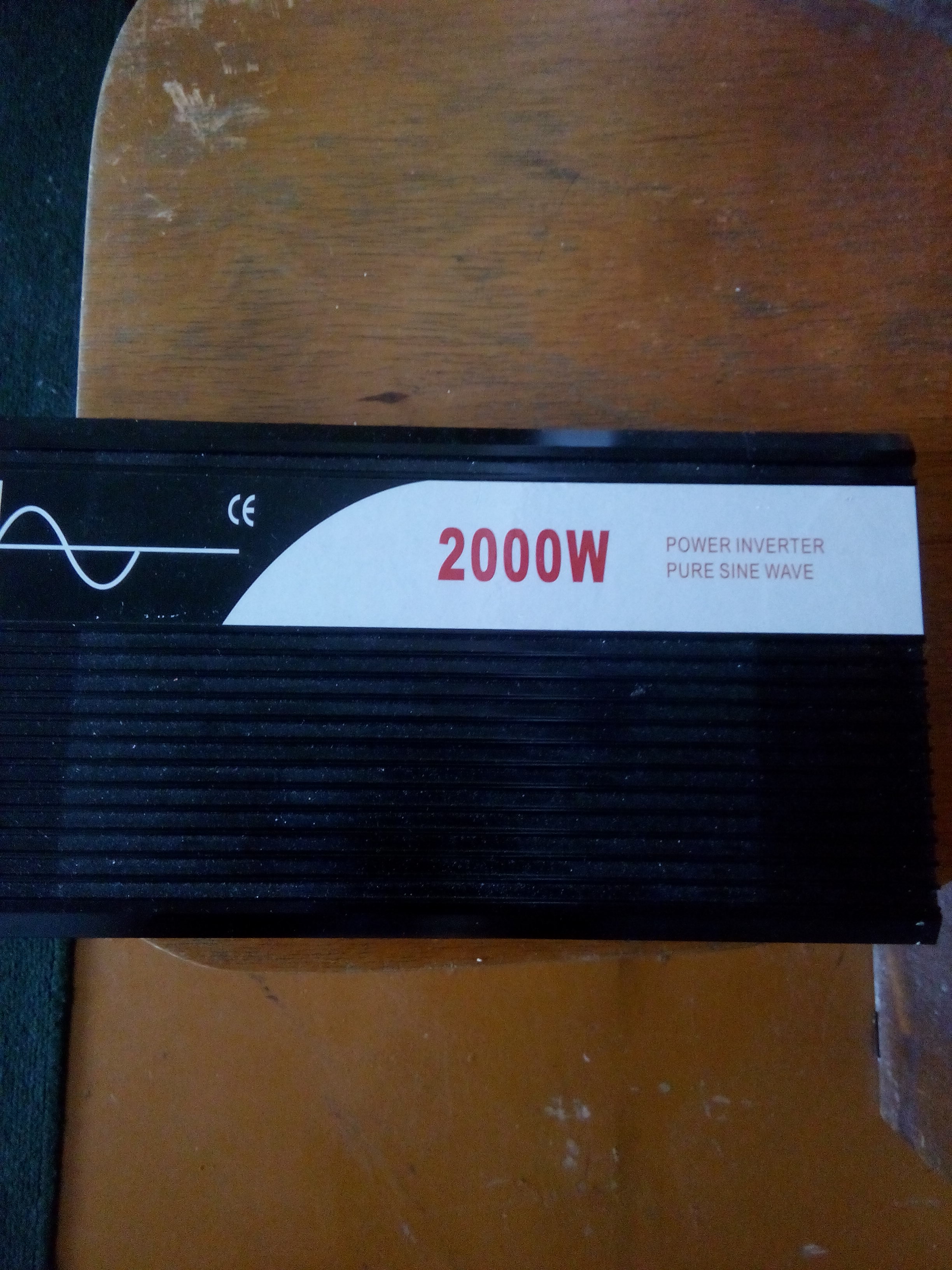

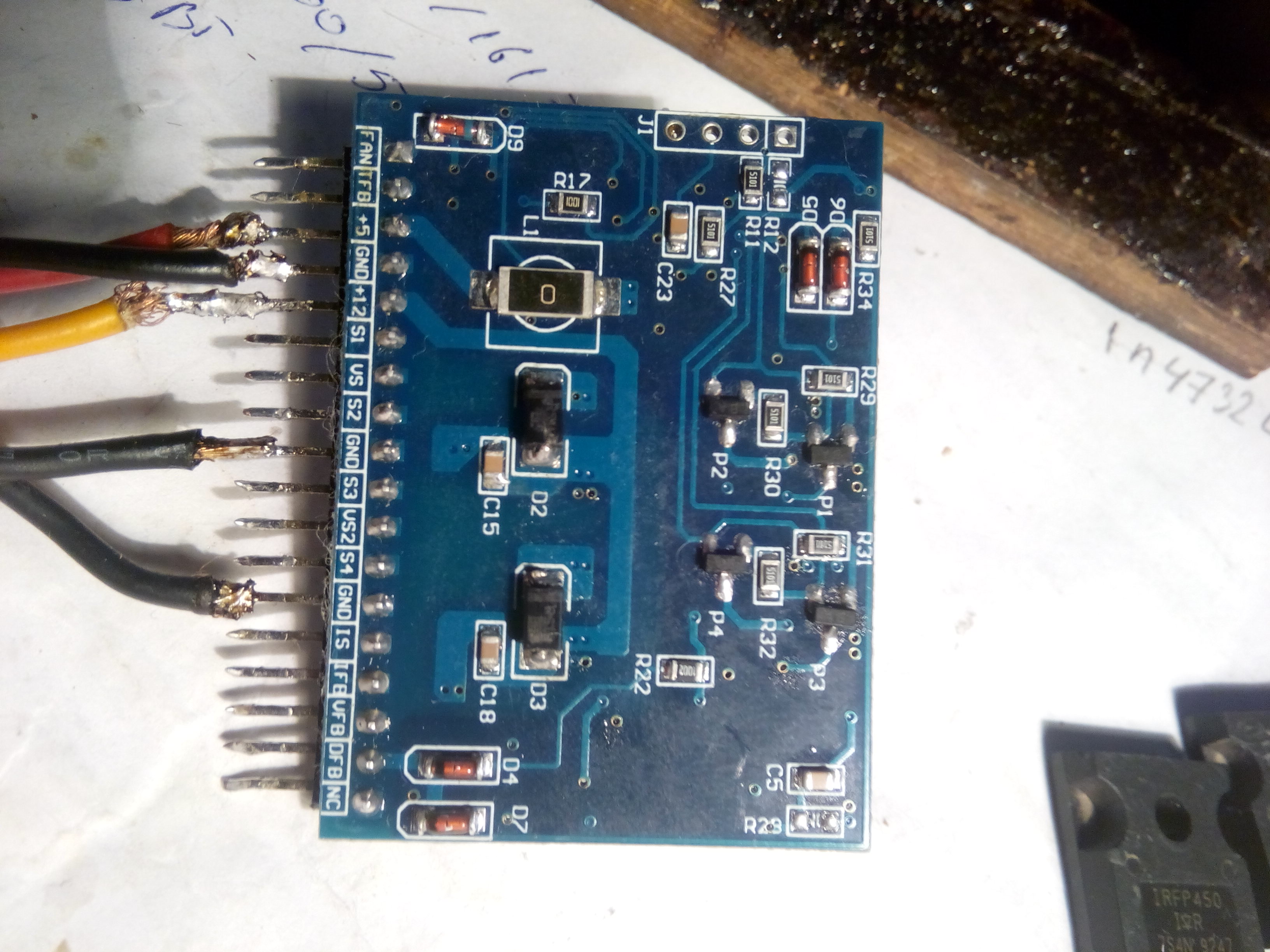

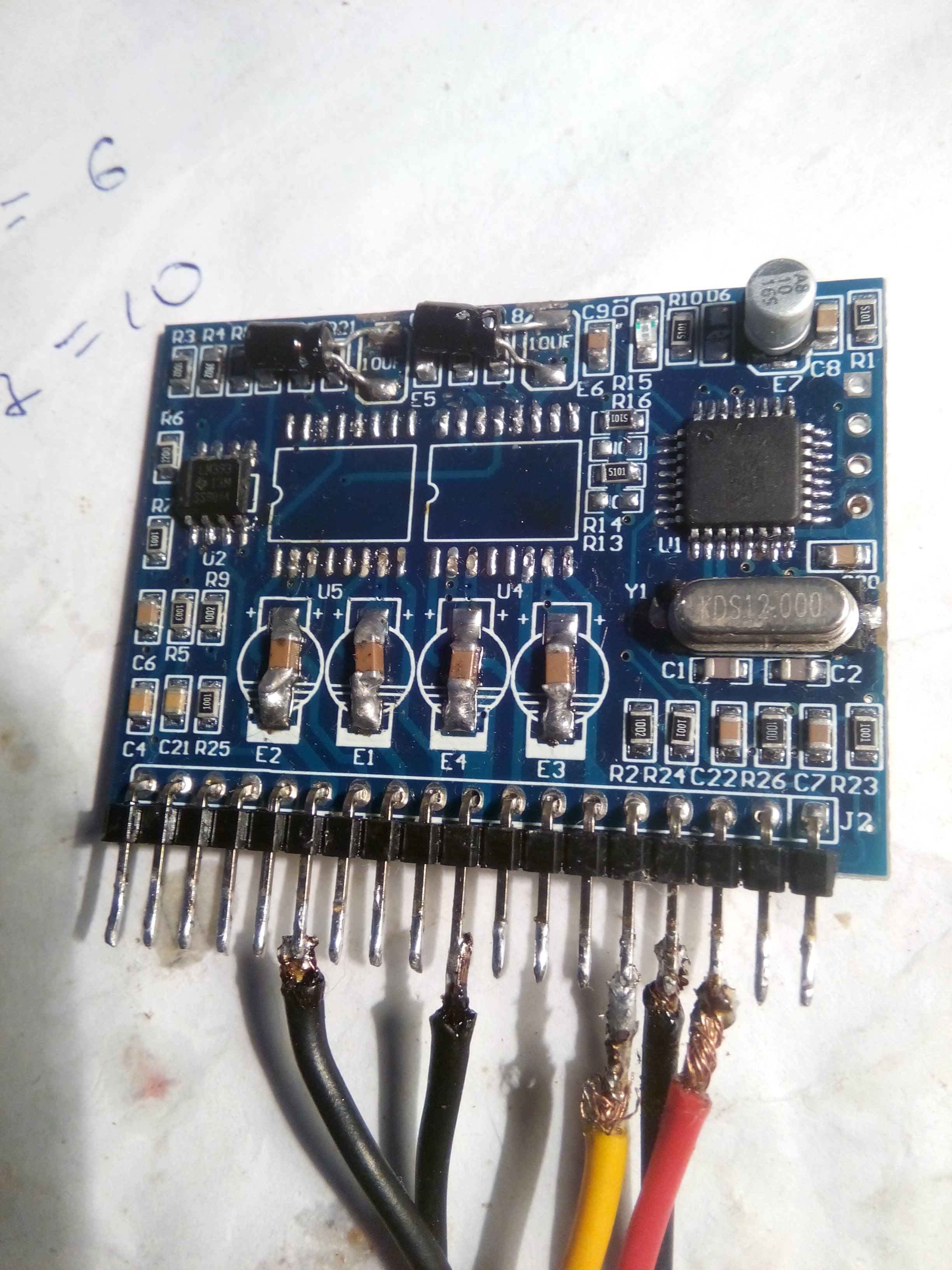

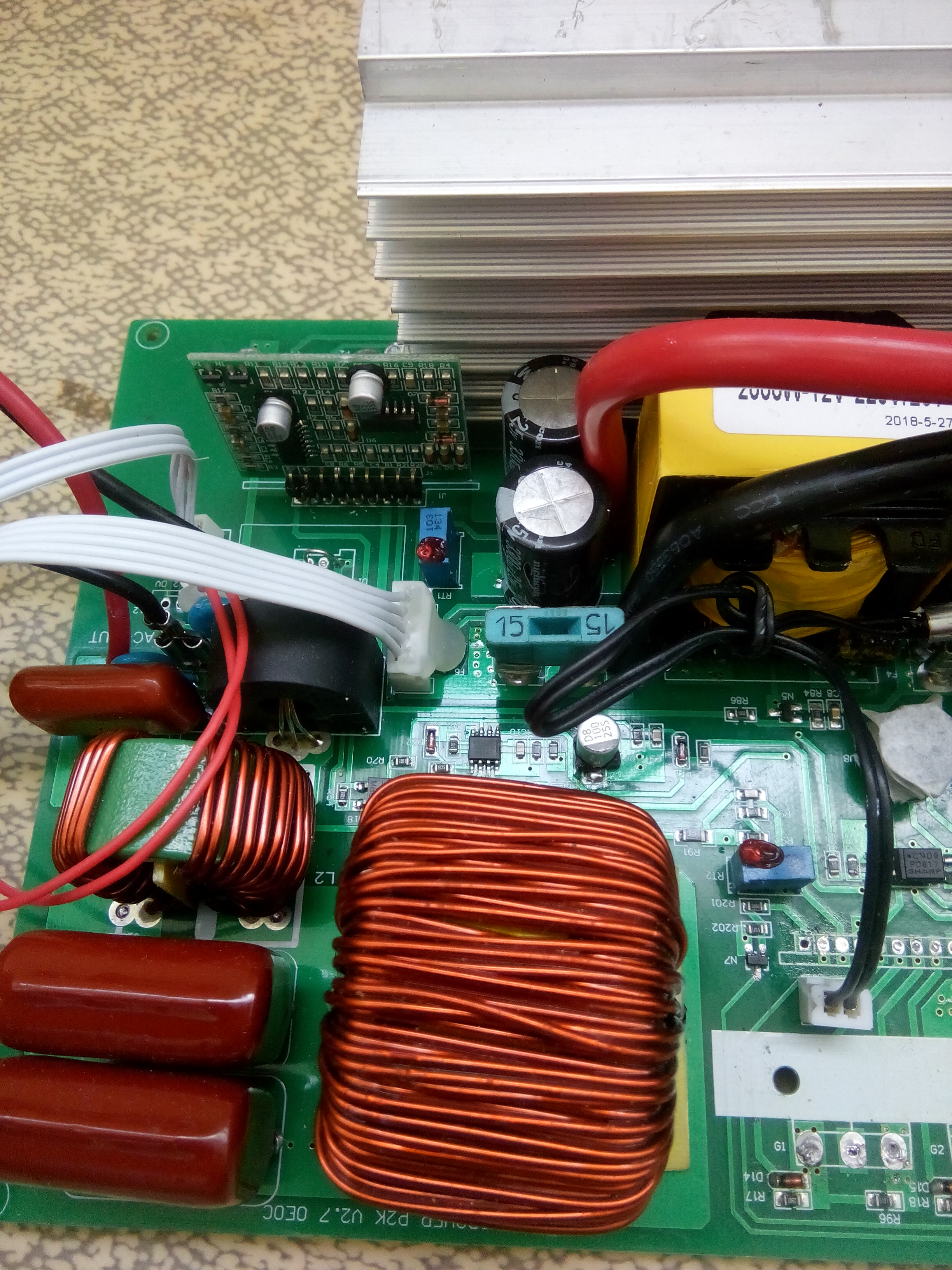

Всем привет, чиню инвертор чистый синус 2000вт, подключили болгарку. По DC-DC все ключи поменяли. По нарезке синуса платка eg жду ir2110. Эталон много писал что на управление IGBT нужно 14....14,5 вольт. А можно ли на драйвера 2110 подать 15,7 (кренка на 15 вольт) Ключи GP4063D. Первое включение как понял лучше подавать на мост через латр постепенно повышая напругу. Тему пока прочёл до 168 стр. На осцилограмах сигнал с eg8010 с выпаянными 2113
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 10 мес. назад
4 года 10 мес. назад от ksergy.
Здравствуйте !
Может кто-то сталкивался с платой DY002-2 на которой установлен таймер NE555,нужна схема сего изделия .
