Инвертор синус 50 Гц своими руками
Я так понял,что он работает только при наличии напряжения в сети.В автономном режиме (без сети ) грид работать не может?Эталон+ пишет: это грид он просто как инверт не работает!
Это пока не страшно.На первом этапе автономная работа не планируется,да и аккумуляторов пока не будет.Электричество отключают редко,на этот случай имеется аварийный бензогенератор.
Но хотелось бы конечно,что бы и без сети мог работать.Может какие то переделки нужны,на пример ручное отключение линии(ввода)?Или грид в принципе не может работать без внешнего синуса?
Какой аппарат может работать и при наличии сети,так и при отсутствии(как он называется?)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Этот аппарат называется гибридный инвертор.ury2005 пишет:
Эталон+ пишет: это грид он просто как инверт не работает!
Какой аппарат может работать и при наличии сети,так и при отсутствии(как он называется?)
По приведённой ссылке и есть как раз обычный китайский инвертор, схему которого я приводил.
На али есть ещё гриды с ограничением выработки, чтобы излишки в сеть не уходили при отсутствии в доме потребления
За них же платить придётся.
Либо с обычным гридом можно ваттроутер применить чтобы излишки в сеть не уходили. Но всё же гибридный инвертор будет правильнее.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

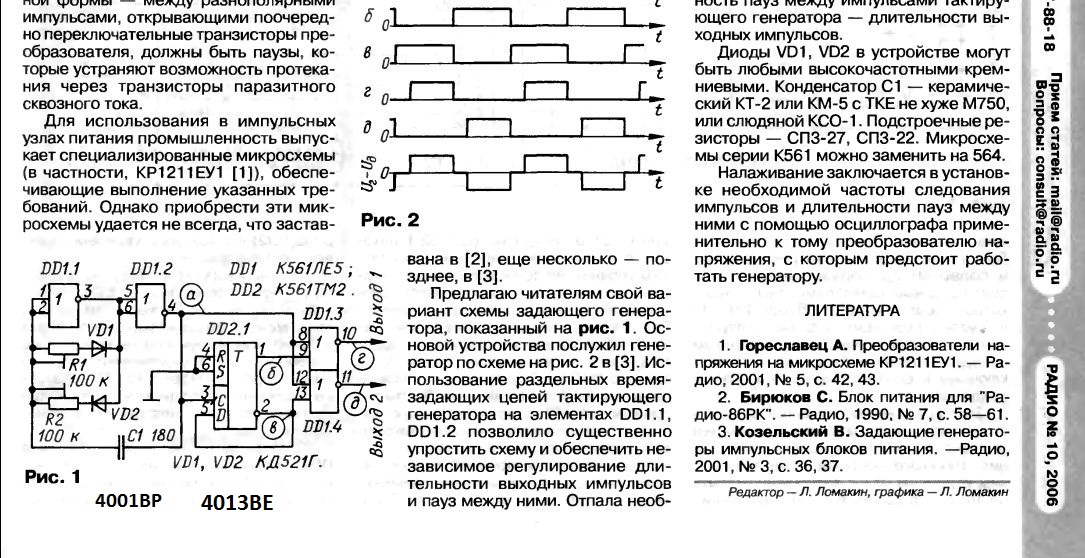

mobilayzer пишет: Может кому понадобится простенький генератор 50Гц вместо КР1211ЕУ1
нужен простейший генератор синуса 50 герц , ну или перестраиваемый герц до 400
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
На выходе ставите LC фильтр(типа П-контур,если нужно качество,то многозвенный),и прямоугольники превращаются в синус.Ищущий пишет:
нужен простейший генератор синуса 50 герц , ну или перестраиваемый герц до 400
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Эталон+ пишет: 4410 на сколько помню по моему на 100 вольт
этого мало!
для пуша
Добрый день. (мой пост про инверторы)
Уперся опять в проблему, поменял на двух инверторах 4410 на IRFB4115PBF (150V, 104A), один проверил, все работает на 50В, спокойно выдержало фен, нагрузка была в 1КВт, при питании от БП все было идеально, осциллограммы плеч без каких-либо огромных выбросов, была в начале игла до 90В при сигнале в 76В (жаль не сохранил их), когда подключил к солнечной станции, на холостом грелось одно плечо. Поставил инвертор в работу с воздушным охлаждением, нагрузка: нарезчик синуса -> холодильник + 2 компа. Инвертор в тестовом режиме нормально отработал 15 минут нагрузки в 700Вт при питающем напряжении в 36В, сутки проработал на холостом ходу при напряжениях 35-43.6В и взорвалось плечо при включении нагрузки в 500Вт при напряжении 43.6В после суточного ХХ. Причем при выходе из строя сожгло защитный супрессор на 47В в линии 36В (на линии инвертор, 100Ah акумы, потом 10 метров провода, потом супрессор).

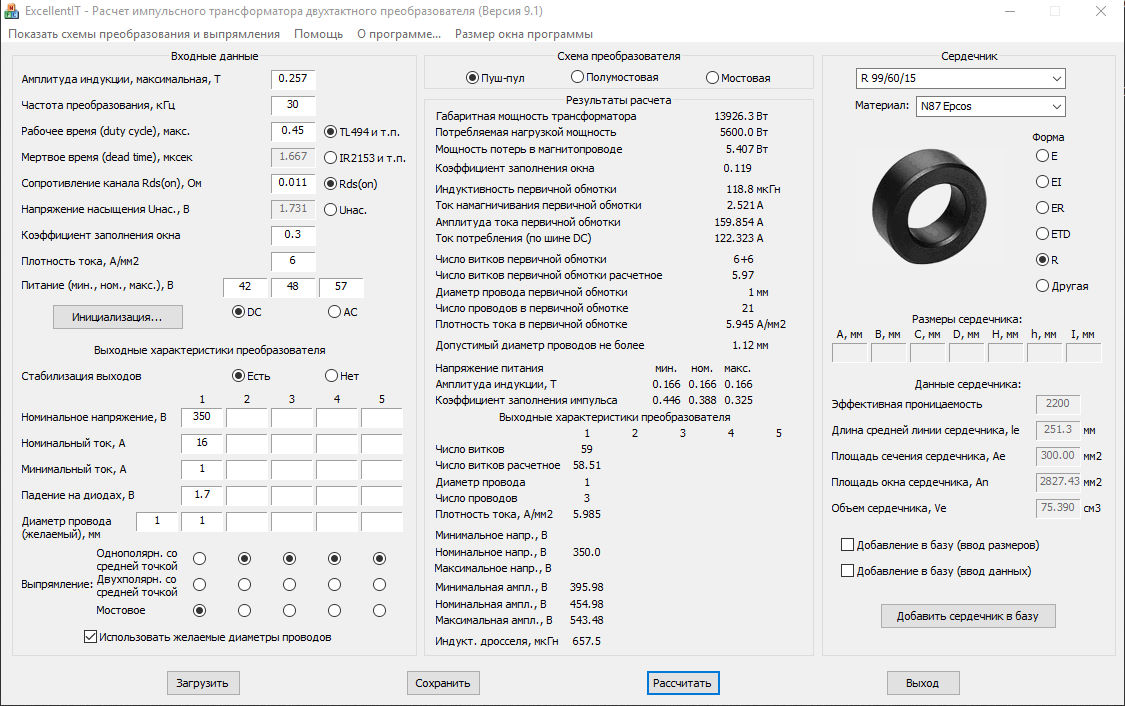

На тест поставил второй инвертор, запитал от БП, в нем греется то-же плечо. Решил немного порасчитывать трнсформатор с помощью программы calcIT, в результате программы выдала максимальную мощность трансформатора при 23КГц 490Вт, но при частоте в 65КГц выдает пик в 1770Вт. Решил перевести на 65КГц. Поставил номиналы на 3525 кондер 1нФ, резистор подстроечный (6 нога) 13КОм, настроил 10КОм, резистор на 7й ноге 100Ом.

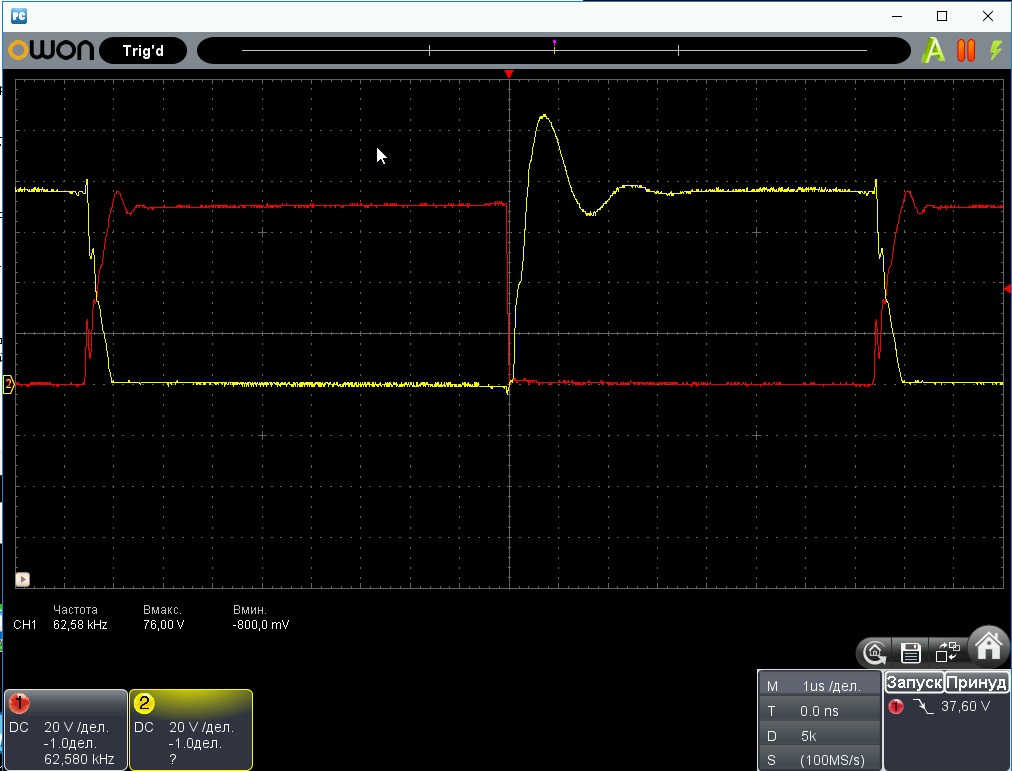

И получил страшное на стоках
первый канал (красный) греется, с увеличением частоты до 63КГц стал греться меньше, но греется.

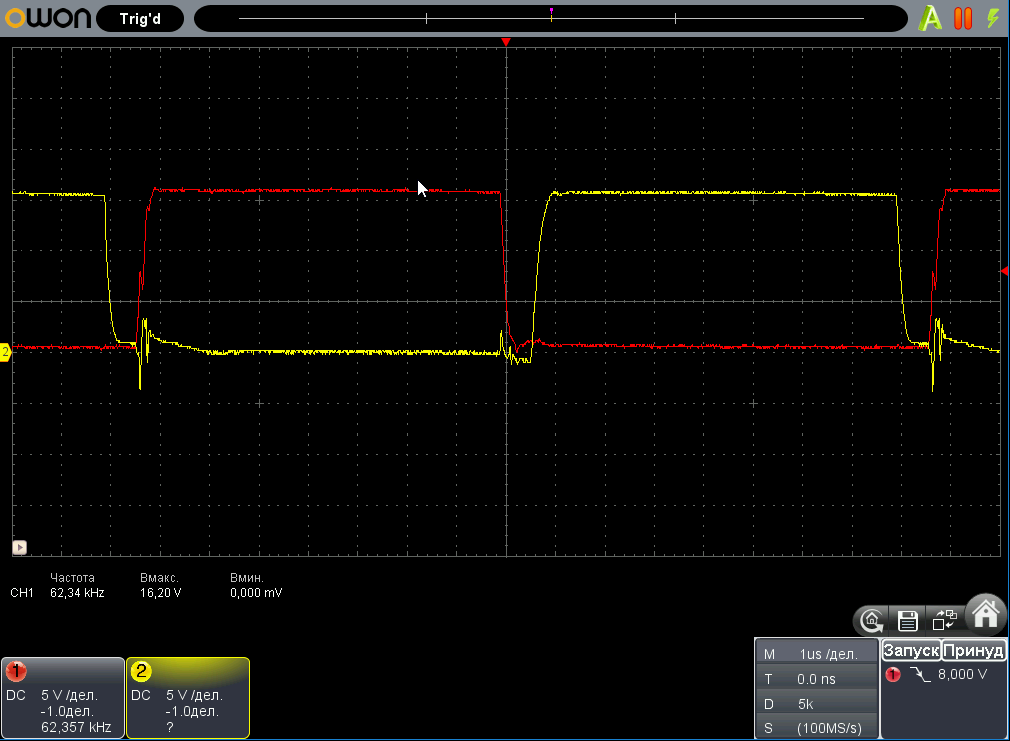

Это на затворах
Стоит два снаббера по одному на стоке плеча к минусу 20Ом+10нФ.
Боюсь такое включать в работу, 4115 достаточно дорогие, что-бы их бездумно палить. Подскажите, куда копать? Стоило ли задирать частоту выше 20КГц?
Какую схему стабилизации напряжения можно применить?

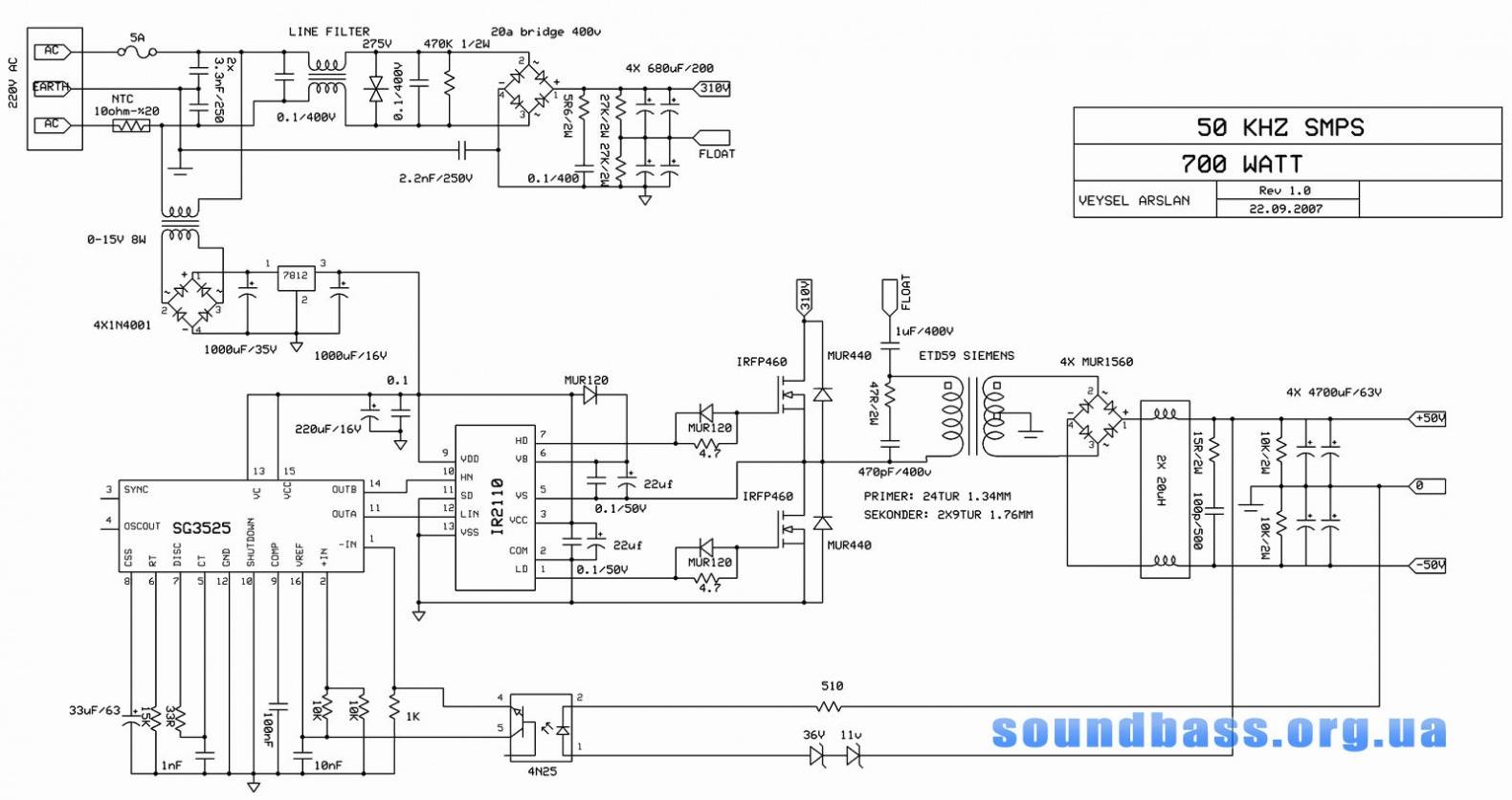

Могу ли использовать эту схему с стабилитронами и оптопарой? Например если возьму стабилитроны 200+160В, оптопару 817. Без стабилизации при частоте 65КГц и входе 37В инвертор выдает 480В, при 44В уже будет 570В. Либо лучше отмотать витки в трансе?

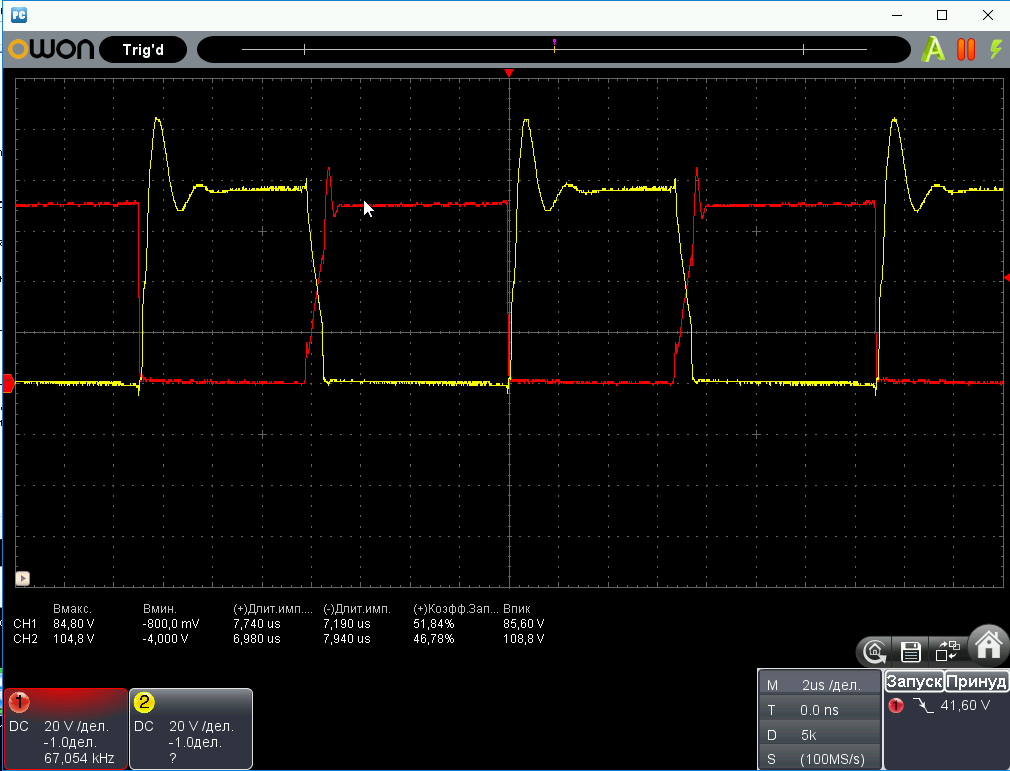

Увеличил деадтайм стоял резистор 100Ом, поменял на 190Ом. Картина не изменилась, разве что вырос пик на первом плече
Снабберы 20Ом+10нФ не подходят для частоты в 65КГц, резистор кипит, какую лучше емкость выбрать?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Дмитрий! Вопрос??? Есть LT8705 и FDMS86101 по доке драйвер у LT8705 способен перезаряжать 3000 пФ. при условии 100--400 кГц и без сопротивления в затворе.
Вопрос1??? на частоте 150 кГц и с резистором 3 Ома. с какой ёмкостью сможет справится LT8705.
Вопрос 2 ?? по доке FDMS86101 при 6В затвора 9,5 А. в реальности какой постоянный ток может этот ключ переварить.???
