Инвертор синус 50 Гц своими руками

Димитрий. здравствуй. Я пишу по поводу ключей IRF9530 , IRF530 /Почему они сильно греются. из за пониженного напряжения они могут греться. Так как я за питал инвертор 12вольт. 10ампер блок питания.Может емкость на входе большая 20000мкф. из за нее могут греться.При включении блок питания дает просадку.напряжения на половину. Схему несколько раз проверил, полевики тоже проверил и ирки тоже менял. С начало я включал через лампочку, они не грелись. а без лампочки они моментально нагрелись. Я думаю такие вещи нужно за питывать от аккумулятора.Схема у меня собрана мостовая 24ключа. по 6ключей на каждой четвертинки . Собрано по схеме низкочастотный транс на выходе. Ключи IRF3205.

не должно быть ни каких просадок
ищи косяк
теплые они будут но не горячие

Moloko пишет:

lensk1964 пишет: Господа! может кому пригодится, Валялась глюкавая ЕГшка, мозги целые выдрал ирки , и за пару часов собрал схемку случайно папавшую под лапу. (благо плат хватает)
А теперь суть, оптроны поставил FOD3184 а в место указанных дорогих транзисторов G4PC50UD (При ремонте сварочников ставлю только новые комплекты) достал паянные 4шт и воткнул. Запустился, Чайник 2200 вскипел, воткнул тэн 2000вт. сработала защита, потпаял ещё кусок шунта, заработало. при этом за 3-5 минут радиаторы тёплые без обдува. Дроссель на 2х колечках 1,2 мг.
Напрашивается вопрос? а стоит ли тратится на дорогие транзисторы 80 --160А и нарватся на подделку, если есть устаревшие транзисторы в любом магазине и ни разу с ними не было проблем.
Так что кто решит собрать эту схему заверяю работает!!! Мало того, этих транзисторов не жалко, воткнул писюшные оптроны новых жалко напаял с плат телевизоров, на выходе воткнул пару составных транзюков, и фоус удался, Затем хлопнуло но схема не причём, ручки кривые провод миус 5в иторвался.
Так что если захотеть можно собрать и дёшево и сердито. проверено.

Вложенный файл:

Имя файла: Инверторсоптораз.pdf
Размер файла:62 KB

Схемку прикрепляю.

Схема НЕПРАВИЛЬНАЯ!!! 9 пин eg8010 в этой схеме на +, а не на минус!! И выводы с МК вешаем на КАТОДЫ оптики!! Смотрим пункт 6.4 из даташита на eg8010. Когда-то, делал опторазвязку на, как это вы выразились писюшных, оптопарах, так там, где 23,5кГц был практически ровный меандр. Это медленные оптопары, что заставляет сомневаться в вашем опыте. С уважением.

Замечания верные и принимаются, Я хотел обратить внимание на использование транзисторов, цена \КАЧЕСТВО. нюансы переделки не описал. относительно 9 вывода ЕГшки спорный вопрос. равно и как управлять оптикой, по аноду или катоду. надо не забывать включить рзюк в параллель диоду. а 817 при заниженных токах у меня почему то до 30кГц работают.. Я больше практик. если я скажу что 494 работает отлично на частоте 50Гц, Вы будите это отрицать. !!?? А у меня работает, стоит напряжение питания понизить до 7-9в. (в зависимости от производителя) а если где то в мусоре найдёте LB494 на ней смело собирайте инвертор на 50Гц. по экспериментируйте с производителями. Уверяю заработает.
Кто хочет может не менять питание 9 выв ЕГшки. просто стоит отказаться от бустерного питания ключей ИРки и поставить оптику после ИРки. уверяю работает. Также можно инвертировать уровни с оптодрайверов поставив невыхода не 4, а пару полевиков.

Димитрий здравствуй. Вопрос по выходным ключам, в трансформаторной схеме сопротивления 10к обязательно нужно ставить Затвор-Исток, и какую они роль играют. И еще в некоторых схемах выходных ключах на Стоках и Истоках стоят навстречу друг другу стабилитроны.В транзисторах там уже стоят защитные диоды. У Вас они стоят в схеме , или их можно не ставить.

10 к ставить обязательно
больше ничего не надо

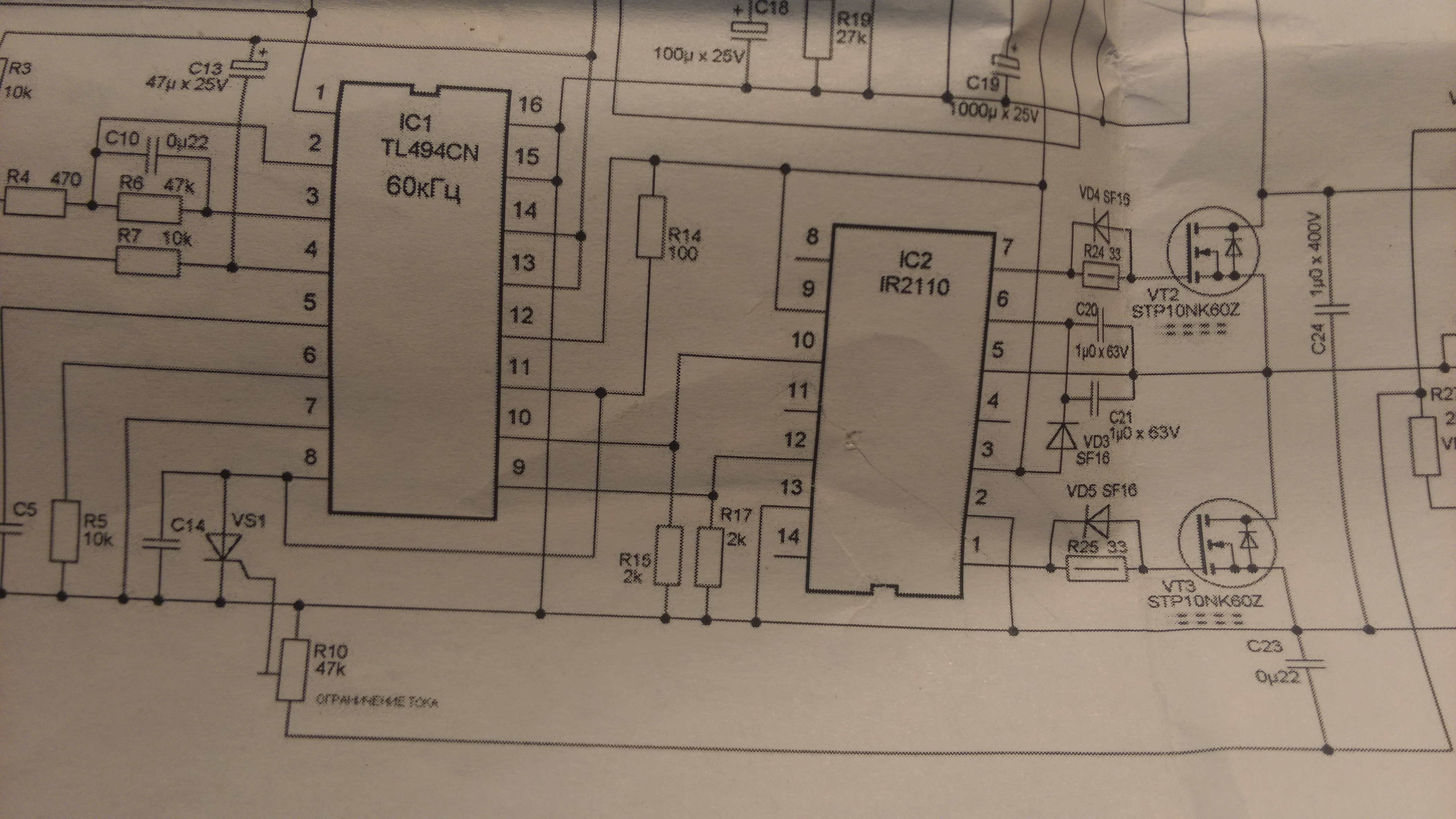

Всем привет! Подскажите, Почему, если на Ирку 10 подаю нормальный сигнал с тл-ки с мертвым временем, то после Ирки оба сигнала одинаковы? Херня какая-то! Открываются одновременно ключи.

Всем привет! Подскажите, Почему, если на Ирку 10 подаю нормальный сигнал с тл-ки с мертвым временем, то после Ирки оба сигнала одинаковы? Херня какая-то! Открываются одновременно ключи.

ты что куда подаешь ?
или нормально пиши или схему подключения показывай!

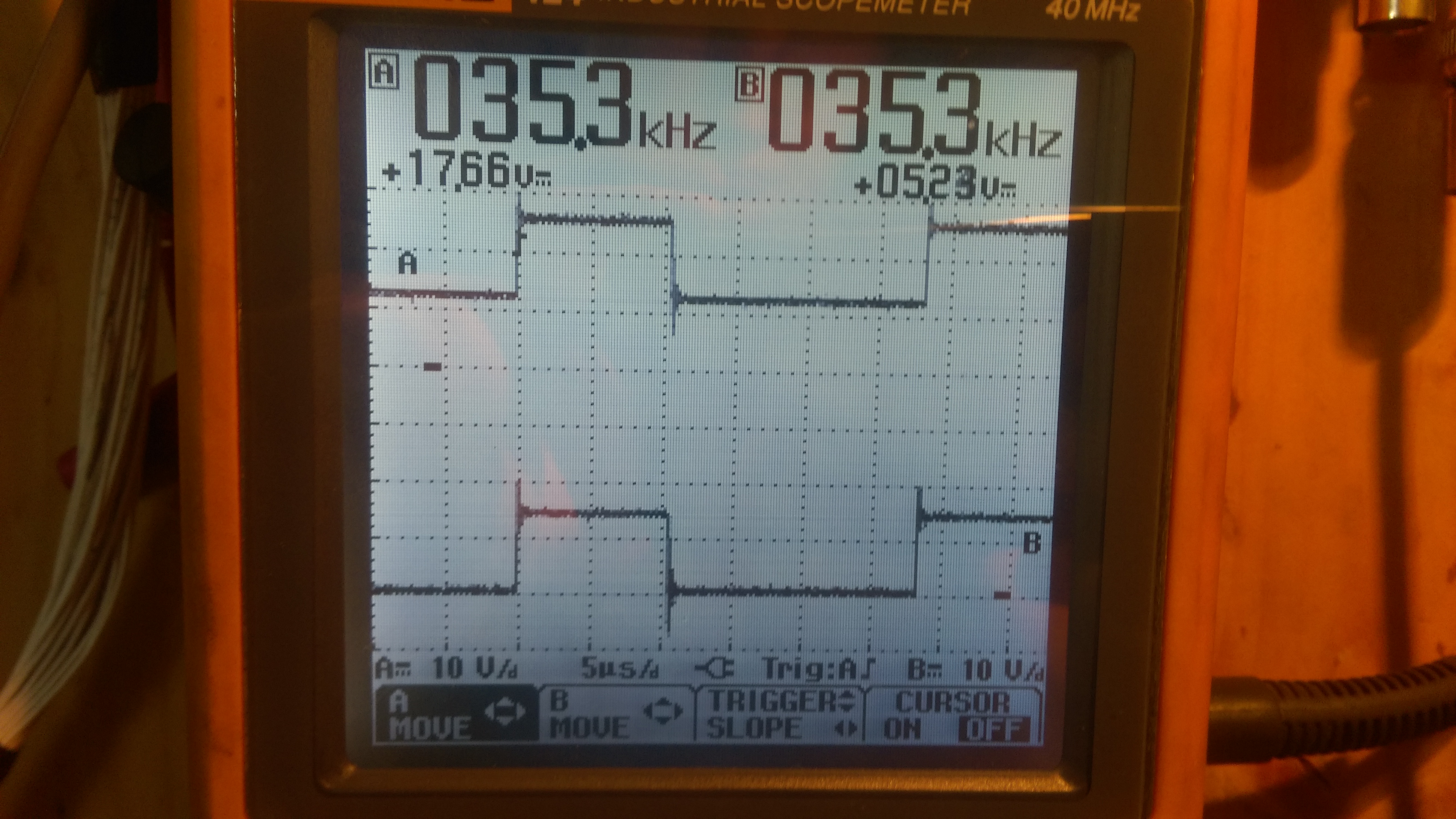

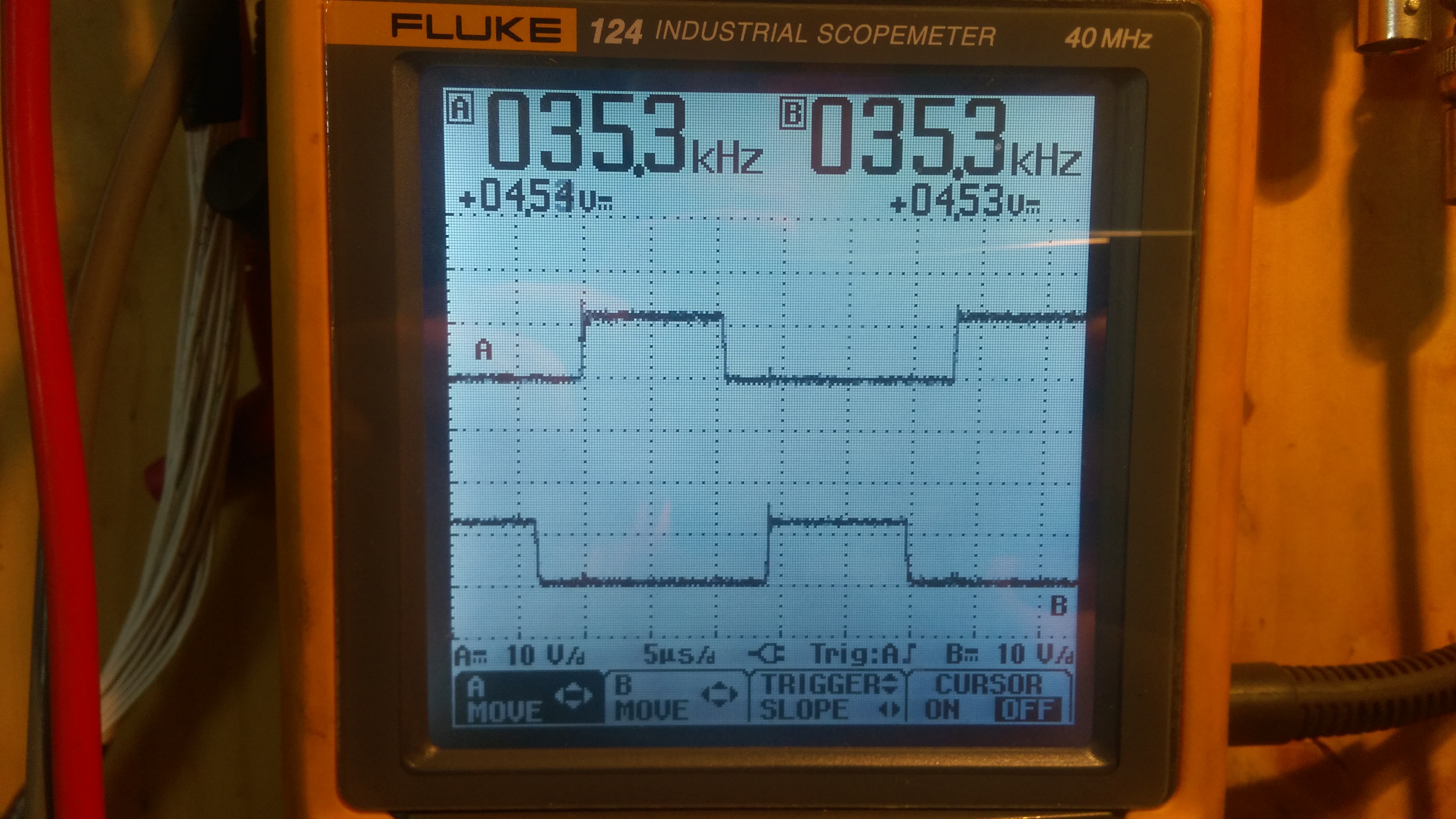

Схема известна) Если отключаю 12 ногу, то осциллограмма не меняется - Как на втором фото. Если отключаю только 10-ю, то пропадает выход совсем. Ирки Мож г?

или ты что то не так мериеш или накосячил в схеме
