Инвертор синус 50 Гц своими руками

MegaVolt пишет:

VictorNsk пишет:

MegaVolt пишет: для 48 вольт инвертора транс 30в-220в это то что у вас, использовать мостовую схему.
Есть транс со средней точкой от упс будет время может проверю с двуполярной модуляцией, но мост лучше. Сначало тоже со средней точкой хотел делать так как транзисторов меньше.

Какие существенные улучшения в мостовой схеме сможете обосновать?
Обсуждаемая здесь основная плата EGS002 при однополярной модуляции ничем от двухтактной схемы не отличается.
Не только меньше транзисторов в двухтактной схеме меньше - меньше потерь.

В мостовой схеме можно организовать правельное управление преоброзователем, Вот осцилограмма платки EGS002,
а в схеме с пушпульным трансом как сделать? только и остается двуполярную модуляцию попробовать.
Под правельное управление преоброзователем я имею ввиду то что в работе моста есть время когда он проводит напряжение по диагонали и време когда выход закорочен, смотрите осцилограмму.

Я решил эту проблему просто, - включил последовательно 2 оптрона, работает.

Разницу между мостом и пуш-пулом Вы увидете когда мощность нагрузки будет превышать 2кВт. КПД такого преобразователя не будет превышать 70%, токи бешеные будут. Аккумулятор закипит. Иголки будут видны на осцилограмах при неправильной разводке и организации питания драйверов. Ну а в принципе до киловата можна ы на пуш-пуле. Когда запустите и проведете краш тест - ждем результат

Эталон+ пишет: амперы будут разные а вот мощность потребляемая будет одна что на 24 что на 48

Вариант питания 48 отпадает, поскольку громоздко и нет источника питания. Вариант 12 возможен, но для сварки и мощных двигателей неполезно АКБ. Сечение проводов - тоже фактор и транс изготовлен под 24в. Считаю 12в питание вариантом крайним и только для мобильных систем. Стационарно лучше 24в питание. 48в в личном хозяйстве нет необходимости - это уже вариант промышленный.

mren пишет: Когда запустите и проведете краш тест - ждем результат

Оптимизм, как и опыт - хорошо. Подскажите свой вариант схемы для 24в транса, опробую.

Я вот Вас не понимаю....
зачем чего то мудрить и изобретать велосипед?
есть EG есть готовые печатные платы которые как и для транса и для DC-DC
готовые кит-наборы
бери и делай
при чем на любое напряжение какое душе угодно все зависит только от фантазии

Эталон+ пишет: Я вот Вас не понимаю....
зачем чего то мудрить и изобретать велосипед?

Это так, но ссылка на сайт Радиокота в посте #30967 интересна, изучаю.

Всем привет.
Позавчера нашёл этот сайт и канал на youtube Эталон Дмитрий
Прочитал всю эту тему.
Тоже очень заинтересовался постройкой инвертора.
В принципе после прочтения всей темы все более менее стало понятно
Но вот с DC\DC всё не определился или собирать или купить готовый.
Нашёл на aliexpress кит набор на 500 ватт
Сылка на кит комплект: Кит комплект 500 ватт
Скажите Его можно применять в DC\DC преобразователе ?
Если с китайцем договорится чтоб перемотал трансформатор заранее нужное напряжение на выходе.
Ну или самим уже домотать или отмотать.
Как вам такой вариант ?

Можно два таких заказать под выходное напряжение где то 135 вольт после диодов получим около 180 вольт и соединим их последовательно в итоге 360 вольт пойдёт на инвертор. Возможно и ошибаюсь в расчётах ну это примерные цифры как пример использования данного девайса.

можно воспользоваться таким набором
но надо его немного дорабатывать
а именно делать стабилизацию напряжения на выходе

В ссылке Радиокота много интересного нашел. Мощные инверторы собирать не приходилось, многому придется подучиться. Эталон советует не заморачиваться с изобретениями, а составить из обкатанных модулей китайского производства. Это неплохой выход. Но, если не ошибаюсь, есть более рациональное зерно, с меньшей зависимостью от китайских компонентов и универсальностью под разные типы трансформаторов.
Полистав ссылку сайта пришел к выводу, что от прежней схемы МАП останется горстка компонентов и радиаторы с кулерами. Под синус придется делать новую схему и плату. Надеюсь на конструктивную поддержку мыслителей сайта.

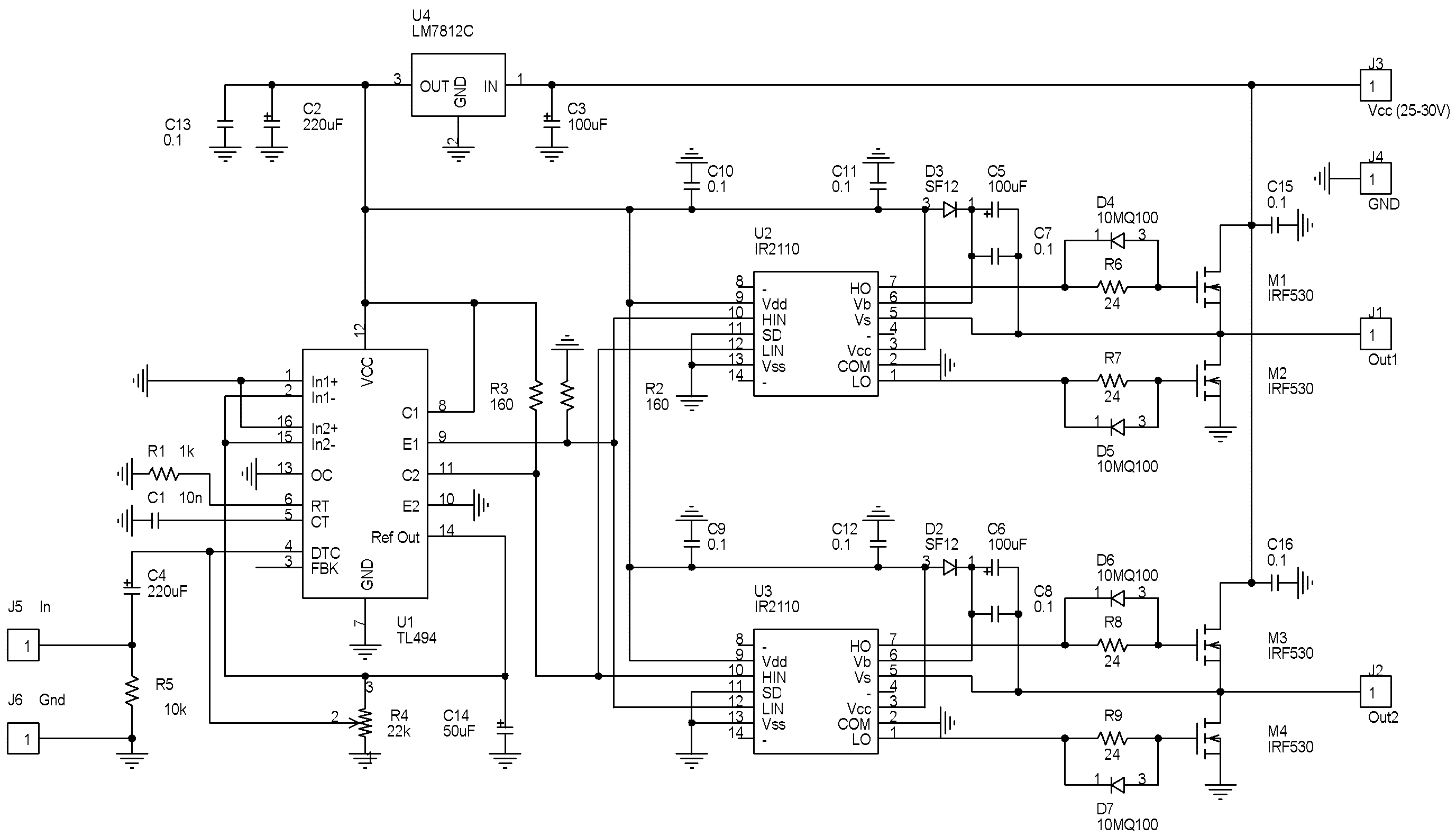

Схему думаю выстроить на мосте со средней точкой при питании 24 вольт, что уже заложено в трансах. Вот начальный вариант:

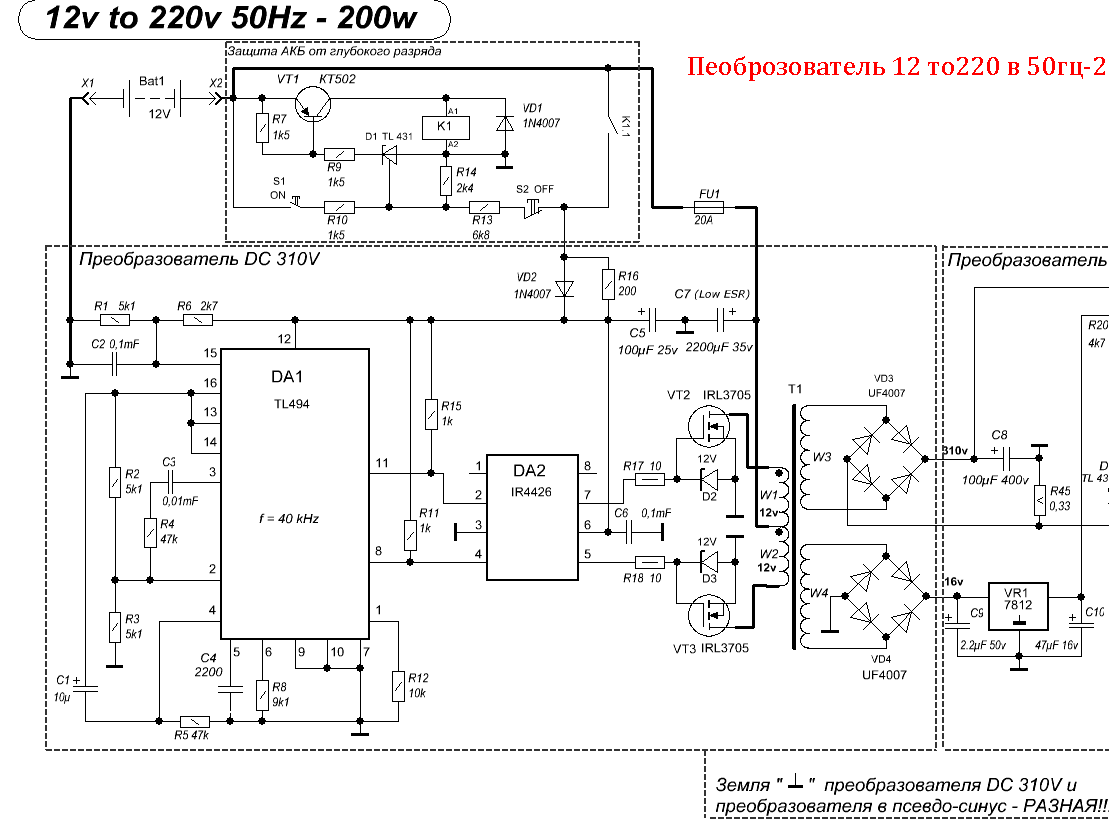

Вот преобразователь с защитой от разряда в варианте 12/220:

Имеется пара тороидов 1,5 и 3 кВт, думаю пробовать и отрабатывать схему на 1,5 кВт, отличия должны быть невеликие, будут ключи другие и их драйвера, остальное должно быть унифицировано.
Генератор синуса лучше делать на PIC контроллере, компактнее схема. Схема англичанина не лучший вариант, как и правильно было отмечено, нет обратной связи, стабилизации и защит. Вот выдержка из сайта Радиокота: "Я для аварийного питания настенного газового котла брал за основу схему из журнала Радио №6 2010

(статья "Инвертор для асинхронного двигателя стр 33-34"),использовал один канал,не меняя прошивку. Использовал двойное преобразование 12-310-220в 50гц. Используя на выходе LC фильтр получается довольно качественная синусоида.в качестве дросселя использовал дроссель фильтра телевизора, конденсатор подбирал по качеству синуса.". Вот еще цитата; "А без фильтра на выходе синуса и не получите! Хотя при использовании LC фильтра и из модифицированного синуса можно получить что то ближе к синусу. На выходе контролера формулируется прямоугольный сигнал с изменяющийся скважностью за период в данном случае 20 милисекунд. Вот после фильтра и получается 50 гц синуса. Лучше делать синус на микроконтроллере с двойным преобразованием и с мостовым выходом. С 24 вольт получаете постоянное 310 вольт а далее с 310 получаете 220. ,то есть двойное преобразование.". И еще в тему синуса: "Если хотите получить мощный преобразователь с качественным синусом то только микроконтроллер. Предусмотреть надо на выходе и варистор,если питать чувствительную к помехам электронику.".
Программатор и МК PIC 16F676 имеются, опыт прошивки есть. Плату (платы) смогу сам нарисовать и изготовить через ЛУТ. Прошу поддержки сайта в построении схемотехники. Можно отработать пару вариантов, на PIC 16F676 и китайской плате генератора синуса. Прошу учесть, что бюджет крайне ограничен и просит серьезного подхода к делу. Результат выложу на общее обозрение. Проверить выход сигнала нечем, нет осциллографа. При действенных результатах что-нибудь придумаю для проверки.

Если бюджет ограничен то лучше воспользоваться готовым решением на EG8010, и под 24в ваши трансы не пойдут, придется отмотать немного с 30в обмотки(хорошо если она с верху)
Взять платку EGS002 можно и силовую EGP1000W все собрать и запустить с трансом на 1.5кВт, использовать одну часть 30в обмотки, удостовериться что все работает и что требуется отматать витков с 30в обмотки, так как их там две надо отмотать только с одной части а другую оставить без изменений(она может пригодиться если потом потребуется переделать под 48в) начинайте с 1.5 кВт транса, если все удачно получиться то можно и к 3кВт перейти, ну или наоборот оставить 1.5кВт транс про запас для вашего инвертора.
