Инвертор синус 50 Гц своими руками

MegaVolt пишет: под 24в ваши трансы не пойдут, придется отмотать немного с 30в обмотки(хорошо если она с верху)
Взять платку EGS002 можно и силовую EGP1000W все собрать и запустить с трансом на 1.5кВт

Сколько отмотать примерно придется? Транс хорошо залачен, непросто это будет.
Платку взять можно, но будет ли это бюджетней? Понимаю, что начальная разработка образца всегда риск. Но где риск - там и шампанское Учитываю ремонтопригодность и универсальность. Платки в любой момент прекратят производить и останется опять голый тульский транс. Опять же, имея небольшой опыт ремонта китайских инверторов, можно предположить, что платку силовую под отечественный транс 1,5 кВт надо будет брать не меньше восточных 2000W. Цена на платки не такая уж бюджетная, особенно с учетом китайского качества и неизвестности их совместимости с имеющимися трансами. Могу и по неопытности спалить. Придется не одну платку брать. Отдельными компонентами схемы не получится ли дешевле 4 шт. IRFP2907 из 3 кВт-ного прибора уже вернули свои души производителю на прошлой неделе. И это был второй комплект.
На PIC 16F676 может получиться весьма интересная конструкция, как думаете? Вставил в свой предыдущий пост схемы, как примерно вижу начало разработки.

Дмитрий просматривал вашу схемку DC\DC
Возникли некоторые вопросы.

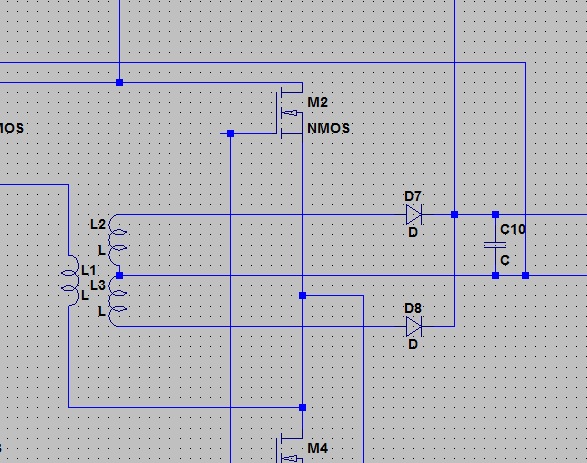

1. На трансформаторе обмотки L.L2 и L.L3 как я понимаю необходимо намотать одинаковое количество витков ?
Не совсем понятно для чего надо было соединять обмотки вместе. Возможно повысить ток если только для этого

2. Если я правильно понял то где надпись "BAT" туда подаём напряжение основное к примеру 24 вольт.
А вот на второй 14,5 фиксированное как я понимаю 12 вольт верно ?


И уже вопрос ко всем кто ответит, и наверно на очень больную и заезженную тему Про Трансформаторы

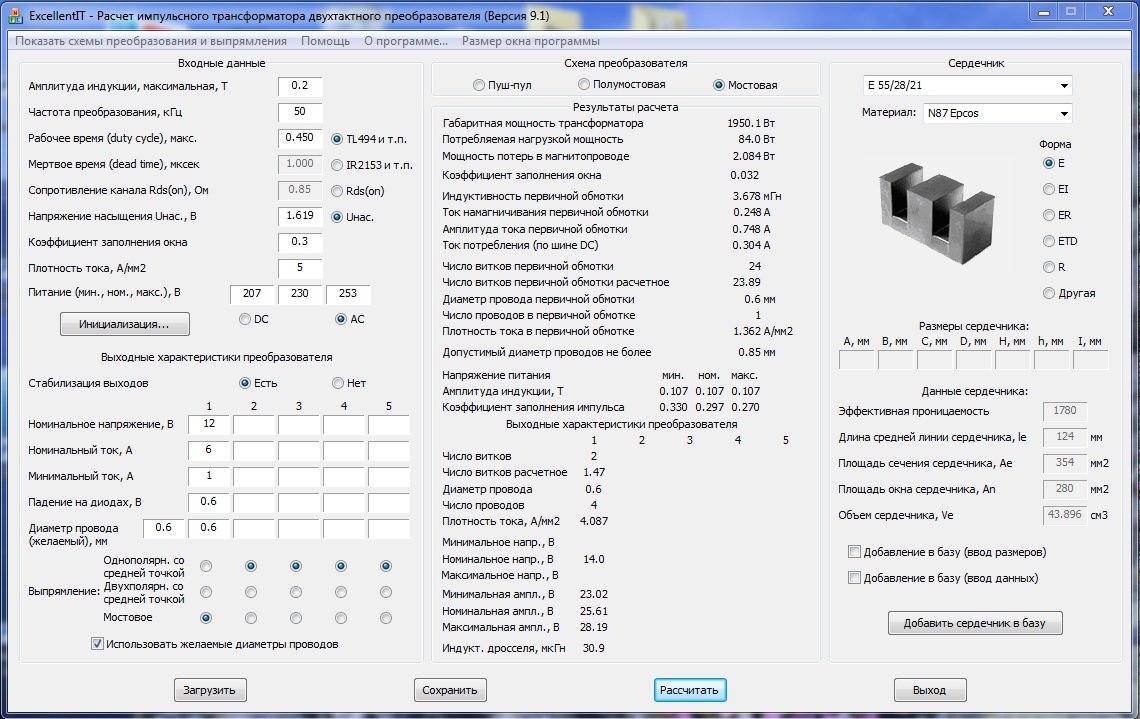

Если к примеру берём трансформатор E55/28/21 Материал магнитопровода n87, напряжения питания 12 вольт выходит первичную обмотку надо намотать 2 витка верно посчитал в программе?


Первый раз ей пользуюсь вроде немного разобрался но лучше переспросить
Добавлю ещё про конденсатор C10 какой ёмкости желательно ставить ?

по порядку
1 обмотки одинаковые
2 да это питание моста а 14,5 это питание логики
3 проги все немного привирают))) на 12 вольт минимум 3 витка а то и 4
С10 электролит и пленочный

Son пишет:

MegaVolt пишет: под 24в ваши трансы не пойдут, придется отмотать немного с 30в обмотки(хорошо если она с верху)
Взять платку EGS002 можно и силовую EGP1000W все собрать и запустить с трансом на 1.5кВт

Под модифицированный синус наматывают больше витков? Сколько отмотать примерно придется? Транс хорошо залачен, непросто это будет.
Платку взять можно, но будет ли это бюджетней? Понимаю, что начальная разработка образца всегда риск. Но где риск - там и шампанское Учитываю ремонтопригодность и универсальность. Платки в любой момент прекратят производить и останется опять голый тульский транс. Опять же, имея небольшой опыт ремонта китайских инверторов, можно предположить, что платку силовую под отечественный транс 1,5 кВт надо будет брать не меньше восточных 2000W. Цена на платки не такая уж бюджетная, особенно с учетом китайского качества и неизвестности их совместимости с имеющимися трансами. Могу и по неопытности спалить. Придется не одну платку брать. Отдельными компонентами схемы не получится ли дешевле 4 шт. IRFP2907 из 3 кВт-ного прибора уже вернули свои души производителю на прошлой неделе. И это был второй комплект.
На PIC 16F676 может получиться весьма интересная конструкция, как думаете? Вставил в свой предыдущий пост схемы, как примерно вижу начало разработки.

Добрый вечер, Сон или как Вас там. Не вздумайте сделать большую глупость,- отмотать чего то с вашего транса. Человек который вам это посоветовал никогда, хочу отметить никогда не делал инверторов на самодельно намотанных БЖТ трансформаторах. Иначе никогда не посоветовал такую глупость. Мало того я сомневаюсь чо кто то здесь сможет вам помочь. Я год лажу по всем сайтам и кроме сайта Левши ничего толкового не нашел. Пришлось тратится на покупку старых инверторов чоб понимать процессы происходящие в трансах. У меня дома музей, от лампового 600 Вт и весом 75 кг до совкового мощностью 650 Вт и весом 40 кг конца 80.Следующие чо в коллекции ,- 94 года уже содраны со Смарта.Сижу по вечерам и втыкаю в осциллограф. Есть чего посмотреть. Прежде чем чего то вам советовать нужно понимать,- зачем он вам.

Да на железном трансе не делал, но делал автор этой темы и в скайпе по этому поводу вчате много общались и много людей делали. Я и сказал что соберите сначало так и удостоверьтесь в том что придеться отмотать.
Если у вас есть опыт подскажите как правельно расчитать напряжения первичной и вторичной обмоток для инвертора с железным трансом например на 24в, интересуют именно напряжения, все остальное можно опустить.

Силовая плата под железный транс выгоднокупи.рф/UDo6djVeHHDLa8d6auXOfDaie...a35k/item.html?spm=1

MegaVolt пишет: выгоднокупи.рф/UDo6djVeHHDLa8d6auXOfDaie...a35k/item.html?spm=1

Серьезная техника, а даташит есть на нее? Номера платы на сайте нет, посмотреть бы ее характеристики.

Всем добрый день.
Сижу рисую схемку в sPlan и обнаружил что в схеме не хватает некоторых номиналов.
Дмитрий скажите пожалуйста
1. Какие диоды нужны D1-D4 ? Таки еже как и D5-D6 ?
2. Полевые транзисторы IRF3808 возможно сюда поставить ? Или лучше IRF3205, вроде IRF3808 более мощней а значит более универсальные, если вдруг решу на большее напряжение поднять чтоб не перепаивать полевики.
3. Резистор R14 на какое сопротивление ставить.
4. И два элемента которые регулируют частоту инвертора это C1 и R1 ? Вы в своих видео вроде говорили что DC\DC работает на частоте 50 герц или килогерц честно не помню.
Как дорисую скину может кому то пригодится.

Допишу С8 С9 ставятся два электролита ? или один простой а другой Электролитический конденсатор ?

Диоды D1-D4 - быстрые Sf107, her107, uf4007, D5-D6 - можно такие же или обычные 1n4007.
Транзисторы Дмитрий ставил irf3808, я тоже после экспериментов остановился на них или как вариант irf3710. На днях разобрал промышленый преобразователь 48-24 там стояло 8 штук irf3710.
R14 рассчитывается от Uвых (pc817- в пределах 5-20мА).
C1 и R1 в зависимости от необходимой частоты (vip-cxema.org/index.php/online-raschjoty...schet-chastoty-tl494) например R1=1.6-1.8кОм C1=3.3нФ в итоге частоту получаем в пределах 41-56 кГЦ (по рекомендациям R1 выбираем в пределах 10-15кОм ну а емкость конденсатора получаем из формулы). С8 С9 - электролитические конденсаторы (если есть возможность поставить полимерные - электролитические со временем усыхают быстрее), С6 С6 и С1 пленка.
керамику не советую - плывет.

mren Спасибо большое, очень всё расписано и разжёвано, вот только я не совсем понял

R14 рассчитывается от Uвых (pc817- в пределах 5-20мА).

есть какая то формула или хотя бы один пример

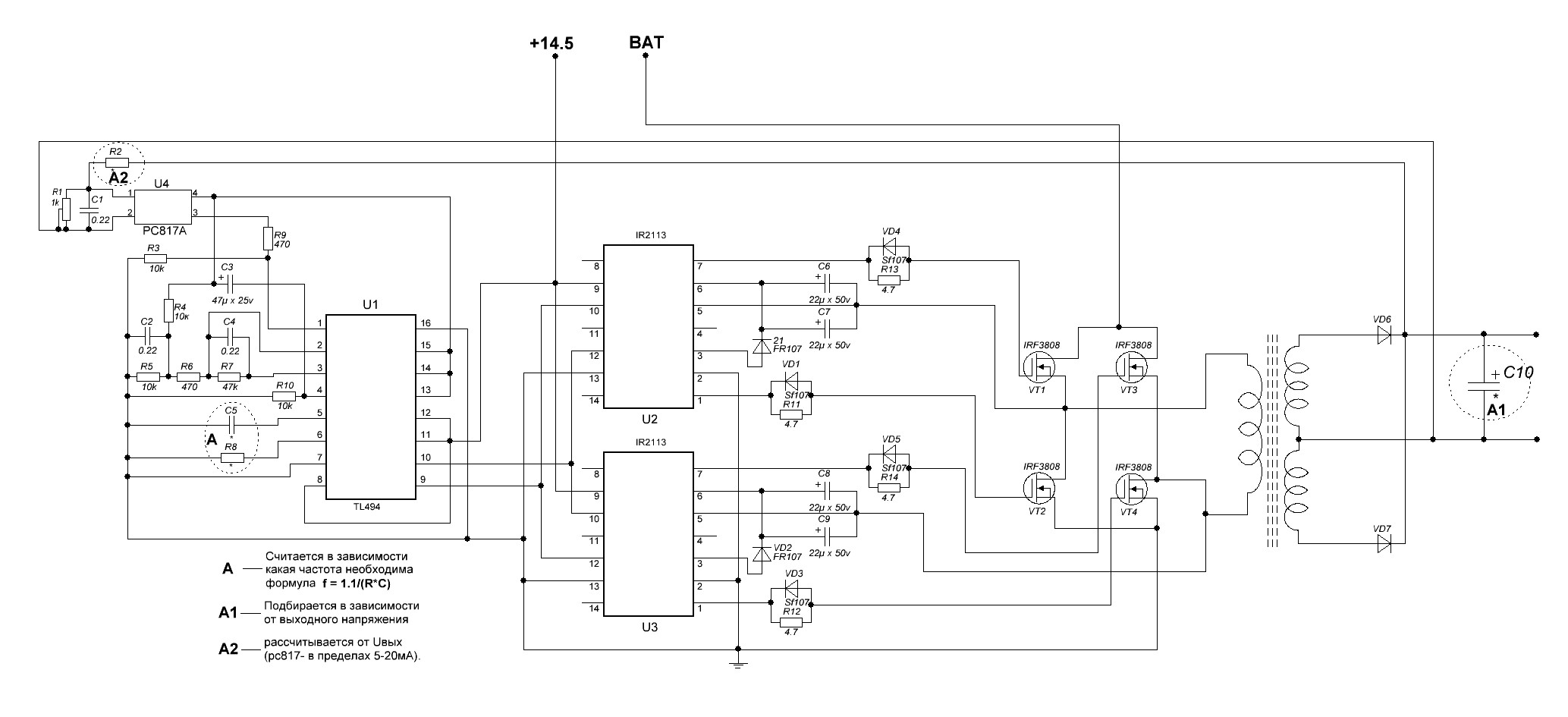

Дорисовал схемку и включил ваши рекомендации
Вот


Может кому и пригодится в формате sPlan



Ещё не проверял схемку досконально но вроде правильно

Если что то готов её переделать ( если что то не так )
Теперь буду печатку делать вроде где то её выкладывали здесь, но немного под себя видоизменю. Ну и конечно потом выложу.
