ksp пишет:

Многие из нас в детстве делали простейший детекторный приёмник с помощью КПЕ и головного телефонной капсулы, имеющей сопротивление 1600 Ом. Он не имеет усилительных элементов и не нуждается в источнике электропитания — работает исключительно за счёт энергии принимаемого радиосигнала. Состоит из колебательного контура, к которому подключены антенна и заземление, и диодного (в ранних вариантах — кристаллического) детектора, выполняющего демодуляцию амплитудно-модулированного сигнала. Сигнал звуковой частоты с выхода детектора воспроизводится, как правило, высокоомными наушниками: электромагнитными с сопротивлением не менее 3 кОм или же пьезоэлектрическими с ещё бо́льшим сопротивлением. Лично я в детстве использовал наушник с сопротивлением 1600 Ом. Настройка приёмника на частоту радиостанции производится изменением индуктивности контурной катушки или ёмкости конденсатора. Конденсатор в контуре может вообще отсутствовать, тогда его роль выполняет собственная ёмкость антенны и катушки. Настройка в этом случае сильно зависит от длины и расположения антенны.
thumb.wikimedia.org/wikipedia/commons/th...tm_content=thumbnail
Первый в мире детекторный радиоприёмник создал русский физик Александр Степанович Попов. В 1899 году Попов разработал усовершенствованный вариант когерера (трубки с металлическими опилками) — радиокондуктор (по сути, аналог кристаллического диода на основе контакта между окисленными в разной степени металлами и электродами). Это позволило отказаться от механического встряхивания когерера после приёма каждого сигнала и перейти к приёму сигналов на слух с помощью телефонной трубки. Схема простейшего детекторного приёмника включает антенну, детектор (радиокондуктор), подключённый к наушникам, антенну и заземление. Детектор преобразует высокочастотные колебания в пульсирующий ток, а наушник трансформирует этот ток в звук.

В чём сходство детекторного приёмника и устройствами Тесла?

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

1. Источник энергии извне.
Детекторный приёмник работает за счёт энергии принимаемых радиоволн. Антенна ловит электромагнитные волны от передающей станции, колебательный контур выделяет из них сигнал нужной частоты, а детектор (диод) преобразует высокочастотный сигнал в низкочастотный (звуковой).

Устройство по патенту Теслы предполагалось питать от «лучистой энергии» (в его терминологии — от потока заряженных частиц от Солнца и других космических источников). Изолированная металлическая пластина, поднятая в воздух, и заземление должны были улавливать эти частицы, которые, ударяясь о пластину, сообщали ей заряд, а конденсатор накапливал этот заряд. Земля в этой схеме выступала как огромный резервуар отрицательного электричества.

В детекторном приёмнике критически важны длинная и высоко подвешенная антенна (для улавливания слабого сигнала) и качественное заземление.
В устройстве Теслы основную роль играют большая изолированная металлическая пластина (для захвата частиц) и конденсатор, который накапливает заряд.

А в чём разница?
В детекторном приёмнике антенна улавливает радиоволны, колебательный контур выделяет сигнал на нужной частоте, диод «срезает» отрицательную полуволну сигнала, а блокировочный конденсатор фильтрует высокочастотный шум, оставляя только низкочастотный сигнал для наушников.
Патент Теслы на «Аппарат для утилизации лучистой энергии» (США №685,957, 1901 г.) предлагает иной подход.
Основные элементы конструкции:
Изолированная металлическая пластина, поднятая высоко в воздух.
Заземление — соединение с Землёй, которую Тесла рассматривал как резервуар отрицательного электричества.
Конденсатор — накапливает электрический заряд.

Напомню о других ключевых патентах Н.Тесла в этой области получения электроэнергии из атмосферы:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Патент №462418 (3 ноября 1891 года). В этом документе Тесла описывал метод аккумулирования энергии в конденсаторе, который затем разряжался в рабочую цепь с преобразовательными устройствами (лампы, трансформаторы и т.п.).


Патент №685957 (5 ноября 1901 года). Здесь изобретатель предлагал схему с конденсатором, одна обкладка которого соединялась с заземлённым проводником, а вторая — с поднятой на значительную высоту проводящей пластиной достаточной площади. Идея заключалась в использовании естественного электрического поля Земли: пластина на высоте получала бы положительный заряд, а заземлённая — отрицательный.

Патент №1119732 (1 декабря 1914 года). Этот документ стал итогом многолетних исследований. В нём Тесла подробно описывал принцип работы системы, использующей резонанс для передачи и получения электрической энергии. Он указывал, что в такой системе можно вызвать ток огромной силы, измеряемой сотнями и тысячами лошадиных сил.

Патент США №645576 (20 марта 1900 года). В этой схеме Тесла предлагал передавать энергию между двумя воздушными шарами, поднятыми на высоту около 30 000 футов (примерно 9 км). Он рассчитывал использовать слой атмосферы с высокой проводимостью на этой высоте.
avatars.mds.yandex.net/i?id=3a4f574dd589...0-images-thumbs&n=13

В чём заключалась суть идей Теслы
Изобретатель рассматривал несколько подходов:
Использование естественного электрического поля Земли. Между поверхностью планеты и атмосферой существует разность потенциалов, которая уменьшается с высотой.
Работа с глобальным конденсатором. Тесла предполагал, что можно «раскачать» систему, возбуждая в ней электрические колебания, и использовать её для передачи и получения энергии.
Таким образом, хотя оба устройства не требуют внешнего источника питания, их принципы работы и физическая основа принципиально различны. Патент Теслы остаётся в области смелых гипотез об «свободной энергии», тогда как детекторный приёмник — это рабочий пример классической радиотехники.

Автор темы писал о вредном излучении, которое он получил в процессе конструирования своего устройства, но не пожелал поделиться ЧТО не нужно делать. И вновь немного истории.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

8 ноября 1895 года немецкий физик Вильгельм Конрад Рентген, работавший в Физическом институте Вюрцбургского университета, заметил странное свечение экрана, покрытого барием платиноцианидом. Историю его открытия опубликовало Физико-медицинское общество Вюрцбурга в декабре 1895 года. Устройство, с помощью которого Вильгельм Конрад Рентген открыл Х-лучи (позже названные рентгеновскими), по сути, было катодной трубкой — а точнее, трубкой Крукса. Сам Рентген не изобретал эту трубку с нуля, но именно в ходе экспериментов с ней 8 ноября 1895 года он случайно обнаружил новое излучение. Трубка Крукса представляла собой стеклянную колбу, из которой частично откачали воздух (создали разрежение). Внутри на противоположных концах были расположены два металлических электрода: катод (отрицательный) и анод (положительный).
Чтобы трубка работала, к электродам подключали источник высокого напряжения. В опытах Рентгена для этого использовали индукционную катушку — катушку Румкорфа. Она создавала достаточно мощный электрический разряд, который разгонял электроны от катода к аноду.

Как возникали Х-лучи
Когда на трубку подавали высокое напряжение, электроны, испускаемые катодом, ускорялись и устремлялись к аноду. В месте их столкновения с анодом (или даже со стеклянной стенкой трубки) и рождалось неизвестное излучение. Рентген заметил это случайно: он накрыл трубку плотным чёрным картоном, погасил свет и увидел, что лежавший неподалёку экран, покрытый кристаллами платиноцианистого бария (люминофором), начал светиться. Учёный понял: из трубки исходит нечто, способное проходить сквозь картон и вызывать свечение. Он тщательно проверил другие возможные источники и убедился, что источник — именно трубка. Новое излучение он назвал Х-лучами (буква X как раз символизирует неизвестность).

Что Рентген сделал дальше.
После открытия Рентген не остановился. Он стал активно исследовать свойства Х-лучей: проверял, как они проходят через разные материалы, способен ли какой-то материал их полностью блокировать (например, свинец). А ещё он усовершенствовал саму конструкцию: предложил делать антикатод плоским — это заметно усиливало поток Х-лучей. Позже такую трубку стали называть рентгеновской.

На основе этих идей со временем стали создавать специализированные рентгеновские трубки — сначала с холодным катодом (как у Крукса), а в 1914 году Уильям Кулидж разработал трубку с горячим (накаливаемым) катодом, которая стала стандартом.

Эта инфа к тому, что не нужно делать реалстранникам., коль автор темы не желает делиться тем, ЧТО не нужно делать.

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

ENCARNALIUM_NOSFERATUM пишет:

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

Ты спрашивал про драйвера и транзисторы, которые я использую.

Я твой вопрос не сразу заметил, потому что он буквально утонул в бочке дерьма, его завалили хламом.

То же самое, произошло и с ответом. ХахахаЪ...
Даже нашлись такие петухи, которые начали меня "клевать" за использование SiC транзисторов.

Сразу видно, что люди вообще ничего не делают.

Когда стоит задача раскачать контур ТТ на частоте 2-4 МГц, напряжение в резонансе достигает 800-1000 Вольт, интересно, какие бы они ключи использовали?! )))

Хотя, у тех, кто нихера не делает и на КТ315 всё прекрасно работает...

ЖекаК пишет:

ENCARNALIUM_NOSFERATUM пишет:

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

Ты спрашивал про драйвера и транзисторы, которые я использую.

Я твой вопрос не сразу заметил, потому что он буквально утонул в бочке дерьма, его завалили хламом.

То же самое, произошло и с ответом. ХахахаЪ...
Даже нашлись такие петухи, которые начали меня "клевать" за использование SiC транзисторов.

Сразу видно, что люди вообще ничего не делают.

Когда стоит задача раскачать контур ТТ на частоте 2-4 МГц, напряжение в резонансе достигает 800-1000 Вольт, интересно, какие бы они ключи использовали?! )))

Хотя, у тех, кто нихера не делает и на КТ315 всё прекрасно работает...

Какой драйвер используется на поставленной задаче в 2-4 МГц?

ЖекаК пишет:

ENCARNALIUM_NOSFERATUM пишет:

berendey пишет:

ENCARNALIUM_NOSFERATUM спасибо за наводку,Плата разработки DRG STM32G474VET6.
у меня щас stm32 с обвесом из операционников и компараторов,а в этой плате есть всё,и даже больше!

Ты спрашивал про драйвера и транзисторы, которые я использую.

Я твой вопрос не сразу заметил, потому что он буквально утонул в бочке дерьма, его завалили хламом.

То же самое, произошло и с ответом. ХахахаЪ...
Даже нашлись такие петухи, которые начали меня "клевать" за использование SiC транзисторов.

Сразу видно, что люди вообще ничего не делают.

Когда стоит задача раскачать контур ТТ на частоте 2-4 МГц, напряжение в резонансе достигает 800-1000 Вольт, интересно, какие бы они ключи использовали?! )))

Хотя, у тех, кто нихера не делает и на КТ315 всё прекрасно работает...

Какой драйвер используется на поставленной задаче в 2-4 МГц?

ENCARNALIUM_NOSFERATUM пишет:

yurum пишет:

ENCARNALIUM_NOSFERATUM пишет:

yurum пишет:

ENCARNALIUM_NOSFERATUM пишет:

yurum пишет:

berendey пишет:

ENCARNALIUM_NOSFERATUM а сколько у вас потребление от источника?
я спецом намотал транс на 400 ватт что бы через него запитывать,для развязки от сети и ограничение по потреблению.

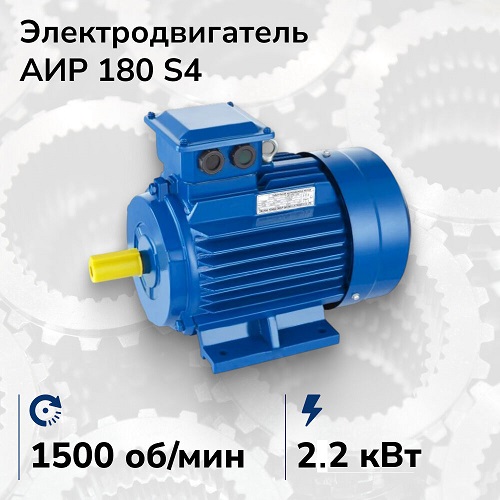

берёш асинхронный двигатель

запускаешь верёвочкой на одной обмотке у тебя остаются 2 обмотки развязанные от сети

Юрий М, тебе известно такое понятие, как ёмкостная связь между обмотками?!

ты тупой. здесь мы можем определить потребляемую мощность без выбросов. это типа умформера

По факту, ты тупой, ибо в конечном итоге всё сводится к тому, что бы обеспечить развязку от сети.
Ни трансформатор, ни ассинхронник не даёт этой развязки, по причине ёмкостной связи.

... тебе чё надо сделать? самозапит. вот с этой херни самозапита небудит ходя лампочки...

Хто каво ни будит - ня панятна...
Нада ба разбудить ужО...
