red пишет:

Юрий М пишет:

Виталий пишет:

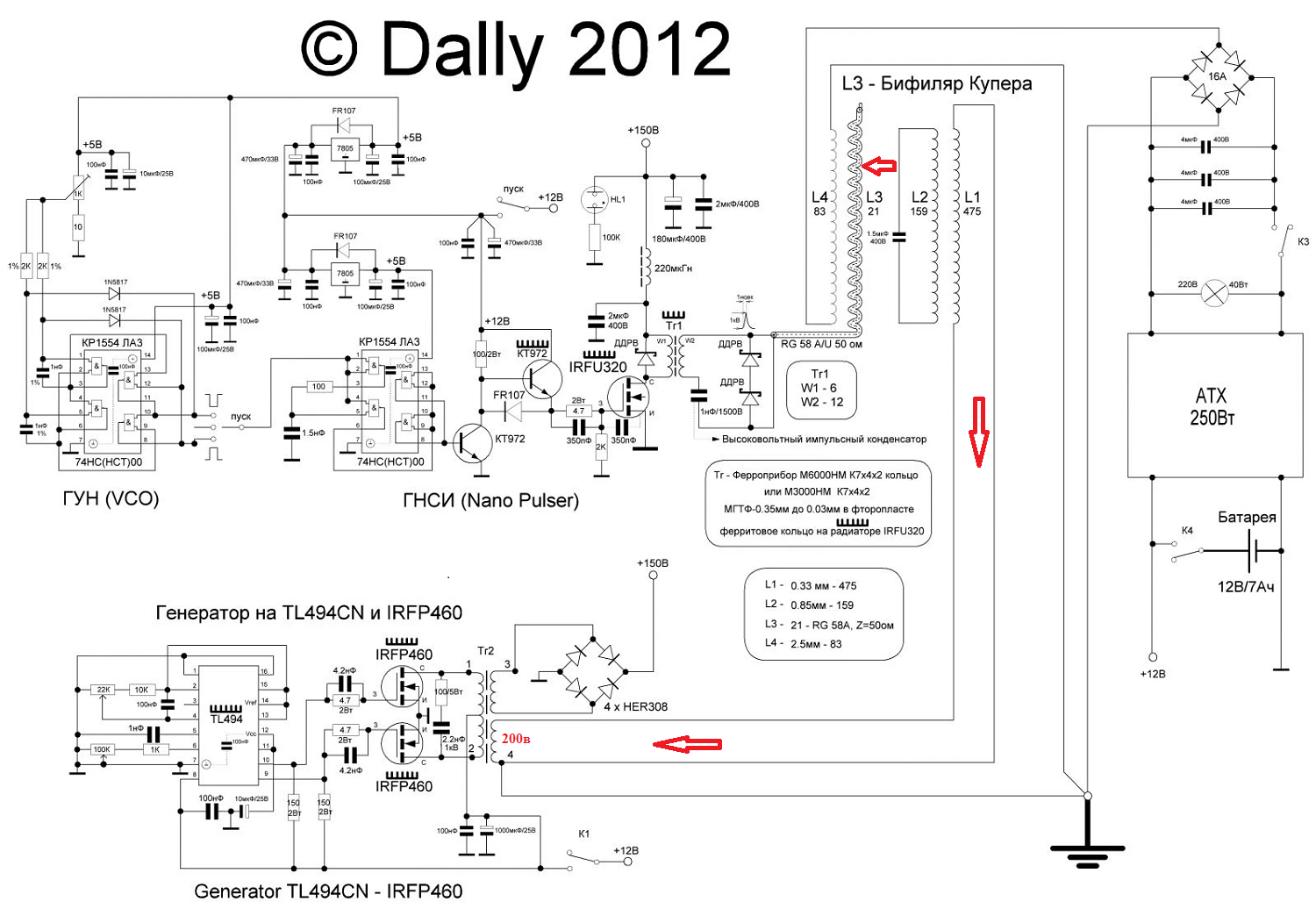

А кто может поделиться в этой теме схемой Далли? Что то я запамятывал. Хотя и в гости к нему ездил, и даже ту самую доску созерцал (с видео "установка на снегу"), правда уже в полу-разобранном виде. А вот схемы не помню.

но она неработает. работа его установки основана на подаче наносекундных импульсов. помнится все тогда искали кт926. я тогда писал нахрена можно по простому сделать вообще без транзисторов

пока энергия будит бежать с точки А в точку В на этих точках будит присутстыовать напряжение 1000 вольт. как только добежало цепь замкнулась и энергия пропала изменяя длину проводника А. В. можно сделать хоть пикосекундные импульсы
ну если короче эта схема лажа

.... в принципе добиться, чтоб эти схемы работали можно, но в них есть ошибка, думаю внесённая специально, народ собирающий и работающий с радиопередающей аппаратурой думаю сразу увидит, передающий фидер, в таком включении не "передаёт"экран кабеля гасит колебания, его надо или отключать либо убирать, остальные катушки при включении в работу, становятся экраном и недают излучать в эфир и поглощают полезную составляющую гнси, что и нужно в работе

Никакой ошибки там нет, экран кабеля излучает, просто вы не работали с СВЧ и наносеками.

Виталий пишет:

Всем спасибо. Но установка "на снегу", по моему там еще не использовались наносекундные импульсы. Там вроде ТВС стоял с качером? Нет?

Разве установка "на снегу" это его?
Когда к Dalli ездил, какую он установку показывал?

berendey пишет:

всё тоже самое описанное пытаюсь сделать на STM32F103C6T6 с соответствующей обвязкой.

В IDE среде для ардуино есть модули для работы с STM32. Используя "ардуиновский" язык (Wiring - упрощенный C++) отлично можно и без ассемблера писать программы, компилируются очень даже хорошо (само собой, если хорошо представляешь архитектуру контроллера и его структуру).
У Dalli схема не требует никаких ВЧ (частота 7-9 кГц, это определяется без проблем анализатором звука), элементы синхро в схеме есть, но они не дорисованы, так как сам Dalli схему не рисовал, а рисовал ее Mikmur, но Dalli не указал, где неточности. Никаких наноимпульсов там нет, коаксиал используется как обычная катушка - индуктор (точнее, почти как обычная - не совсем обычная), отступов от центральной жилы и прочего делать там не надо.

red пишет:

.... я честно в этом профан, ну не всем программистами быть, с ардуиной грехом пополам справлялся, когда работал, то в основном с промышленными контроллерами с++.. да и то уже все позабыл...
... раньше, мы с тобой как то общались, ты эти схемы своих качеров давал, а какое по напруге у них питание?, чет подзабыл, транзюки вроде как на 400 вольт если мне память не изменяет

То, что я показывал - было самое начало.
Я подавал 24 Вольта, система потребляла меньше 100 мА. Транзистор 2SC3320. Жирный, дубовый, рассчинаттый на 500 кГц, раскачивал систему на частоте 6,6 МГц. Потому что работал в режиме лавинного пробоя.

Однажды, перестроив систему - всё заработало, стрелка амперметра не просто осталась на 0, а упала в область отрицательную. Я сначала не понял что произошло, но когда через 10-15 минут почувствовал вонь - было уже поздно. Трансформатор сам сгорел, и пол прожег.

Оказалось, что свободные частицы, которые резонатор начал тянуть со среды - ударили в обратку по питанию. То есть уже было видно, что эта система раскачивает больше, чем потребляет сама.

Я понял, что между аппаратом и питанием надо поставить развязку, волновой замок (ещё один волновой резонатор, который на рабочей частоте, создаст 1/2 длины волны - так собранные частицы не потекут в линию питания и городскую сеть).

Сделал, запустил...

Этот резонар раскачал среду на столько сильно, что у меня разом потухли все приборы, комп завис, все железки начали бить током.
Вокруг резонатора встали два стабильных, скомпенсированных ТОРоидальных вихря, которые удерживали друг-друга и давали противофазу без заземления.

Ага... Я понял, что наткнулся на нечто важное.
Я начал потихоньку увеличивать входное напряжение, ток потребления начал падать, запитывающий трансформатор, радиатор транзистора - холодные, не просто комнатной температуры, а именно холодные.

И тогда, я окончательно всё понял.

Переделал полностью систему.

Включил и началось что-то невообразимое.
Всё рассказывать нет смысла, скажу лишь что установка начала генерировать столь мощное поле, что в той комнате, в которой она стояла - сами начали светиться лампы вкрученные в патроны люстры.

Генерация была столь мощная, что её не сбивало ни зажигание дуги на концах резонатора, ни их полное КЗ. Я начал зажигать лампы накаливания, просто прикасаясь ими к любым железкам.

Воздух вокруг начал трещать.

Дуга, которая возникала на концах резонатора - оплавляла провод 2,5 мм^2. То есть ток там был огромный.

Я побаловался с этой системой, и к вечеру почувствовал недомогание.
Потом, на следующий день - ещё поработал, понастраивал, стало ещё хуже.
На третий день вообще слёг, у меня на руках перестали заживать царапины, позже, ещё хуже, кожа стала дряблой и начала слазить пластами, как будто ожёг (как от лучевой болезни).

Когда оклемался, достал дозиметр ДП-5 он в бета-гамма-рентгеновском диапазоне, показал мощнейший фон. Это была не радиация в её классическом понимании, но установка слишком сильно разгоняла свободные частицы в сторону резонатора.

Я понимал, что это нельзя выкладывать.
СЕшники, БТГшники - люди безбашенные.
Они будут повторять не смотря на предупреждения.
Это была ещё одна из причин, почему я всё удалил, всю информацию со всех форумов.

drive.google.com/drive/folders/1DWkE4lAs...Mr7zgcwMqFOkQgviitfY

berendey пишет:

всё тоже самое описанное пытаюсь сделать на STM32F103C6T6 с соответствующей обвязкой.

Это первый МК, на котором я пытался сделать систему - он не вытянул. Да и серия F - МК общего применения. Поэтому и перешёл на специализированный серию G.
Она заточена для работы в частотных преобразователях и различных импульсных источниках.

...не в обиду будет сказано: - некоторые утверждают, что можно сотворить из гамна и палок

неработает это

это тоже

это тоже

у вас на катушке L2 появится больше. куда это больше пойдёт конечно на L1
где первичная обмотка а где вторичная

скок бестолковых тут сидить. жуть

Юрий М пишет:

неработает это

это тоже

это тоже

у вас на катушке L2 появится больше. куда это больше пойдёт конечно на L1
где первичная обмотка а где вторичная

скок бестолковых тут сидить. жуть

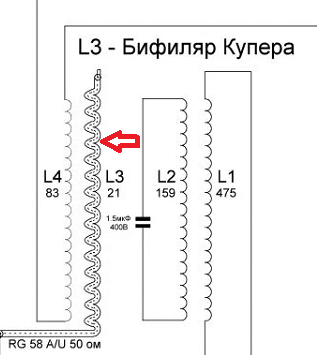

А что за стрелка от L2 в сторону L3?!

MOBIDUR пишет:

ENCARNALIUM_NOSFERATUM пишет:

Я понимал, что это нельзя выкладывать.
СЕшники, БТГшники - люди безбашенные.
Они будут повторять не смотря на предупреждения.
Это была ещё одна из причин, почему я всё удалил, всю информацию со всех форумов.

P.S. Я могу показать, как он работал, но сюда нельзя скинуть видео напрямую, в архиве оно занимает 64 Мб. Форум не принимает больше 25 Мб.

Хоть 10 Гб.
disk.yandex.ru/client/recent

Радиация Невредная. Смотрим спеца в ядерной энергетике

drive.google.com/drive/folders/1DWkE4lAs...Mr7zgcwMqFOkQgviitfY

ENCARNALIUM_NOSFERATUM пишет:

А что за стрелка от L2 в сторону L3?!

250 ватт которые якобы на выходе пойдут туда в 5 ватт

MOBIDUR пишет:

Юрий М пишет:

250 ватт которые якобы на выходе пойдут туда в 5 ватт

250 ватт 50 Гц куда пойдут? Через что ? МКАД? или через твой мар.мозги?

Юу МуМу
Большая польза - пойзучай ФАПЧ тут induction.listbb.ru всё разложили по полочкам! :lol: :lol: :lol:
схемы точные

MOBIDUR да мне насрать на тебя самый главное что ты тупой в детской схеме разобраться неможеш. уберём весь хлам со схемы далли

на катушкках L1. L2 250 ватт на какие катушки пойдут эти 250 ватт?
