v7a7s7. дело вот в чём вот работает импульсник на транзисторе IRFU320 к примеру бросок тока будит 10А но он наступает при маленьком напряжении 3-5 вольт дальше ток падает что равно 50 ватт но если начинает работать преобразователь который выдаёт 200 вольт то бросок тока 10 А наступит при напряжении 200 вольт а это уже 2 квт в импульсе разница есть большая и лампочка естественно ярче горит но се тут нет

red пишет:

Юрий М пишет:

Виталий пишет:

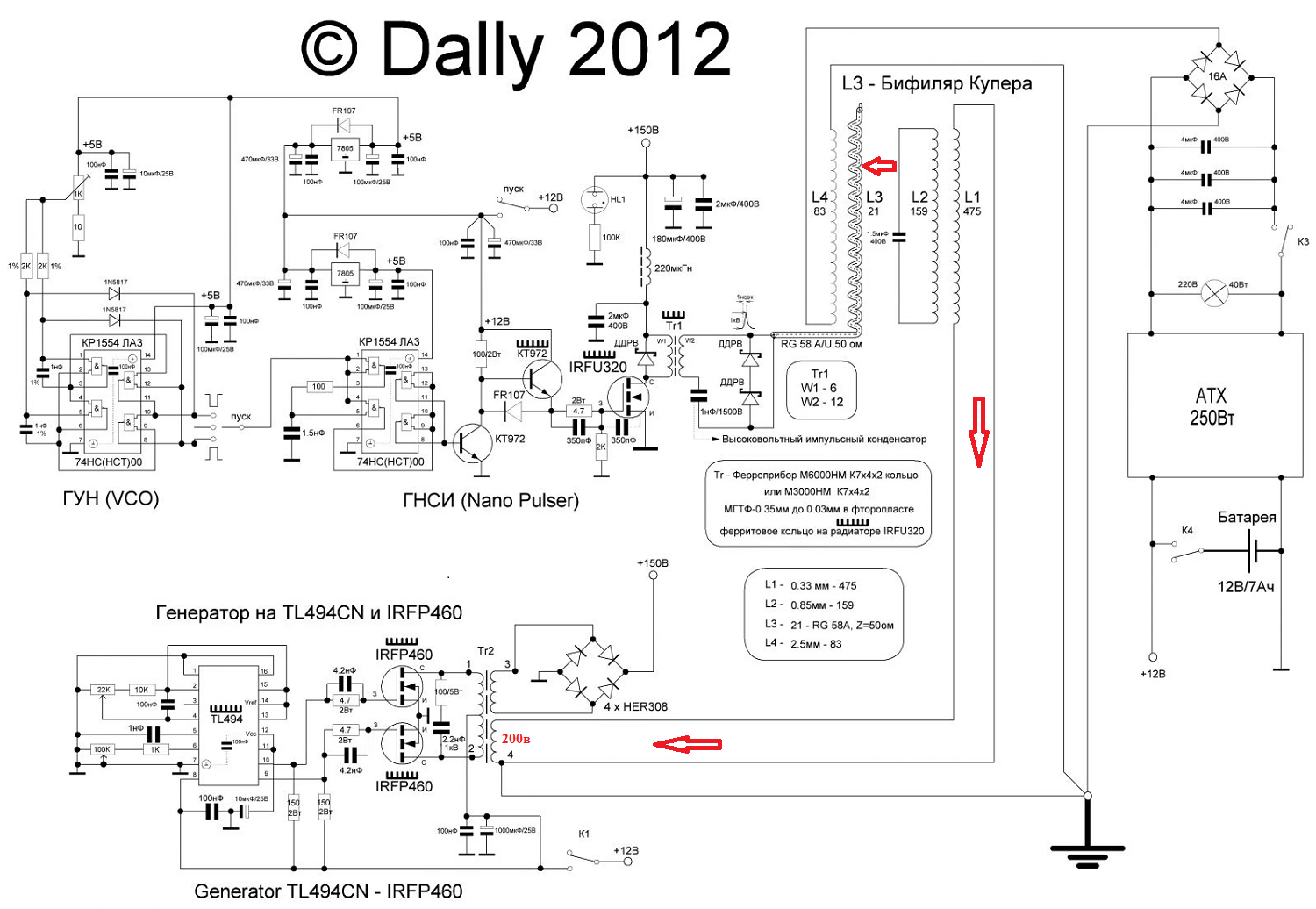

А кто может поделиться в этой теме схемой Далли? Что то я запамятывал. Хотя и в гости к нему ездил, и даже ту самую доску созерцал (с видео "установка на снегу"), правда уже в полу-разобранном виде. А вот схемы не помню.

но она неработает. работа его установки основана на подаче наносекундных импульсов. помнится все тогда искали кт926. я тогда писал нахрена можно по простому сделать вообще без транзисторов

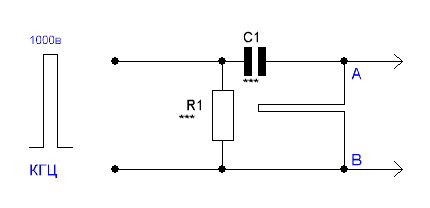

пока энергия будит бежать с точки А в точку В на этих точках будит присутстыовать напряжение 1000 вольт. как только добежало цепь замкнулась и энергия пропала изменяя длину проводника А. В. можно сделать хоть пикосекундные импульсы
ну если короче эта схема лажа

.... в принципе добиться, чтоб эти схемы работали можно, но в них есть ошибка, думаю внесённая специально, народ собирающий и работающий с радиопередающей аппаратурой думаю сразу увидит, передающий фидер, в таком включении не "передаёт"экран кабеля гасит колебания, его надо или отключать либо убирать, остальные катушки при включении в работу, становятся экраном и недают излучать в эфир и поглощают полезную составляющую гнси, что и нужно в работе

Нельзя убирать экран, фидерная линия оказывает нагрузку на схему накачки, конденсатор перед линией - согласующий. То, что центральная жила и экран замкнутые - да, это действительно косяк добавленный либо случайно, либо специально, об этом история умалчивает, конец центраного провода, должен быть сантиметра на полтора длиннее экрана и очень тщательно заизолирован.
Эта схема рабочая, но я ОЧЕНЬ долго провозился с ГНСИ подбирая компоненты, особенно кольцо.
Лавинные диоды вносят свою ёмкость.
Пробовал другие схемы Белкина, но они не дают хорошего выхлопа. Я не смог снять с этой схемы больше 800 Вт нагрузки, это был потолок, при котором она глохла. У этой схемы есть свои естественные ограничения, которые в той или ной мере присущи всем подобным установкам.

(Юрий М, даже Акулабуховская система не идёт в саморазгон, все эти установки ограничены по своим возможностям. Даже если очень сильно постараться.)

Но, она (Схема Dally) по крайней мере - как основа основ, хороший, простой вариант для того, что бы увидеть самозапит.
Вам всего лишь надо понять как она работает и перенести этот принцип на другие устройства.
За последние 10 лет, ничего нового не придумано.
В этих устройствах "работают" 3 патента Н. Тесла.

v7a7s7 пишет:

red пишет:

Юрий М пишет:

Виталий пишет:

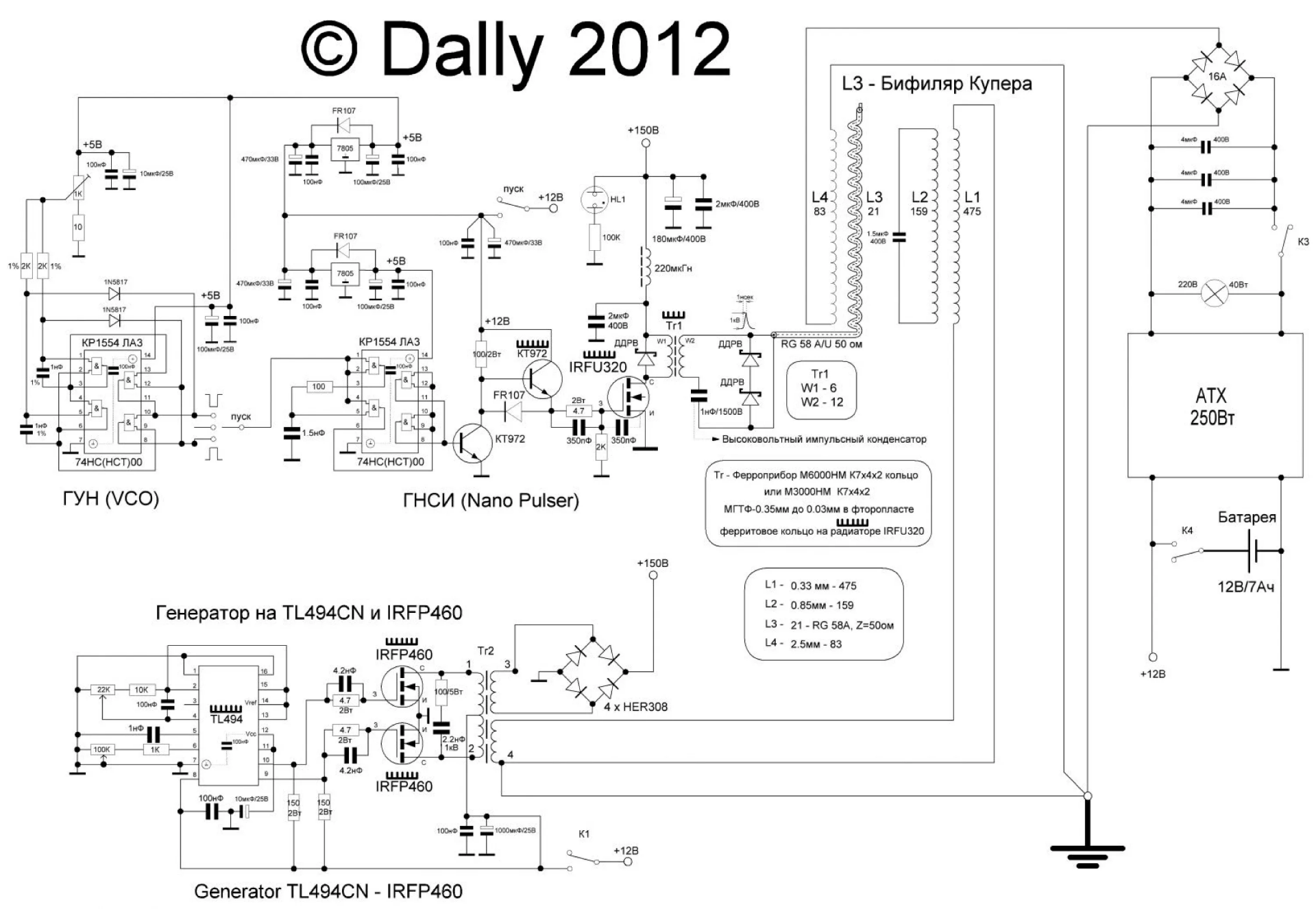

А кто может поделиться в этой теме схемой Далли? Что то я запамятывал. Хотя и в гости к нему ездил, и даже ту самую доску созерцал (с видео "установка на снегу"), правда уже в полу-разобранном виде. А вот схемы не помню.

но она неработает. работа его установки основана на подаче наносекундных импульсов. помнится все тогда искали кт926. я тогда писал нахрена можно по простому сделать вообще без транзисторов

пока энергия будит бежать с точки А в точку В на этих точках будит присутстыовать напряжение 1000 вольт. как только добежало цепь замкнулась и энергия пропала изменяя длину проводника А. В. можно сделать хоть пикосекундные импульсы
ну если короче эта схема лажа

.... в принципе добиться, чтоб эти схемы работали можно, но в них есть ошибка, думаю внесённая специально, народ собирающий и работающий с радиопередающей аппаратурой думаю сразу увидит, передающий фидер, в таком включении не "передаёт"экран кабеля гасит колебания, его надо или отключать либо убирать, остальные катушки при включении в работу, становятся экраном и недают излучать в эфир и поглощают полезную составляющую гнси, что и нужно в работе

Так НОСФЕРАТУМ и написал , что у схемы ДАЛЛИ нужно с коаксиала на конце , содрать экран в десяток сантиметров и заизолировать . И типа тогда все за работает. А еще думаю в этой схеме не хватает самого важного это синхронизации между генераторами . Чтобы наносек лупил в нужный горб.
А то каждый Ген молотит от балды.

Я давно говорил что эти все ГЕНЫ надо делать на базе микроконтроллеров и ими же можно осуществлять синхронизацию между ГЕНАМИ ))))))

Я делаю на микроконтроллерах.
Да, одна микруха заменяет 20 микрух логики.
Один косяк: повторяемость практически нулевая.
А не имея программу - схема не более чем пустышка.

Поэтому и выкладывать её - нет никакого смысла.

И нужен капитальный экран, что бы мощное поле не сбивало систему тактирования Ядра процессора.

Использую микроконтроллеры, которые были специально разработаны для частотных преобразователей, dc-dc, импульсных блоков питания и прочего. У этих контроллеров более продвинутые, мощные системы управления силовыми ключами, защиты и контроля. Например STM32G474RET6, STM32G474VIT6, делаю на основе модуля HRTIM, с обвязкой встроенных в микроконтроллер операционных усилителей и компараторов, по которым считываются колебания с КК и смещается фаза удара. Он же управляет трансформаторным DC-DC преобразователем, который подаёт 140-160 Вольт на питание индуктора ТТ.

Понимаете одна микросхема, заменяет целый огромный коробок плат, которые показывал Кулабух.

Само Ядро тактируется на частоте 170 МГц, модуль HRTIM тактируется на частоте 5,4 ГГц.
Этого более чем достаточно, для управления всей схемой, особенно правильной накачкой ТТ.

red пишет:

... и я к тому, что на Ардуино эт не сделаешь, она шибко боится вч

Да даже если её полностью засунуть в хороший экран - всё равно погоды не сделает.

Ардуино - это детская игрушка.
Я сейчас даже не про то, что там все функции скрыты за ширмой криворуких библиотек, которые генерирует целую простыню лишнего, ненужного кода и хитрожопых дефайнов, а программисту практически ничего не доступно.

Это 8 bit контроллер, на базе Ядра AVR, который тактируется на частоте 16 МГц. 8 бит - это 1 байт. 0xFF = 255 шагов дискретности. Это слишком грубо. Когда нужна точная постройка.

Я использую 32 битные микроконтроллеры на базе Ядра ARM Cortex. HRTIM имеет разрядность 16 бит (0XFFFF = 65535 шагов дискретизации, что по сравнению с 255 шагами AVR - что земля и небо).

Программирую их на чистом Ассемблере. Низкоуровневый язык программирования позволяет управлять железом с уровня самого же железа. Мне доступны возможности, которых нет у языков программирования высокого уровня. Я вытягиваю из микрух такие возможности, которые даже не были задекларированны производителем.

всё тоже самое описанное пытаюсь сделать на STM32F103C6T6 с соответствующей обвязкой.

vkvideo.ru/clip-46561349_456242394

SMD пишет:

vkvideo.ru/clip-46561349_456242394

да во всём нужны только доказательства,а не пустой трёп.
в моём случае,у меня ничего нет,я только учусь делать.
