бестопливный генератор Андрея Слободяна

MOBIDUR пишет:

KosmoFM пишет:

У одного в руке канцелярский нож у второго мобильник.

А у козмописюна всегда бутылка - вроде Петровская гавань!

И как это работает если Петровская гаван везде в твоем кармане?
Ты крутишь ротор вручную, датчики Холла считывают положение магнитов. Микроконтроллер видит, что магнит подошел к катушке, подает очень короткий импульс на полевик. Катушка намагничивается, притягивает магнит. В момент, когда магнит проходит центр катушки, импульс снимается. Когда поле катушки резко схлопывается — диодные мосты на схеме ловят этот высоковольтный выброс (обратную ЭДС) и отправляют его в параллельную токовую DC шину. Если нужно добавить зарядку акб на выходную шину или сделать ШИМ-регулировку — просто бери другую бутылочку.

На счёт принципа работы ты прав.
А KosmoFM можно было не приплетать.

serg19966991 пишет:

Dmitry 1972 пишет:

MOBIDUR, класс. Жаль Слободан не может поставить свою рецензию на ваши посты. Тогда бы было понятно насколько вы близки или далеки от истины.

Если ты в непонятной галактике непонятно на каком расстоянии от земли , это близко или далеко ?

Это называется НИГДЕ !
Относительно земли ты и есть и тебя нет - ты и близко и далеко , короче на дороге в непонятно куда , даже близко он не подошёл

Хде тут диоды и прочее ? да диоды есть НО ЭТО УЖЕ НАГРУЗКА!!!!!!!!! светятся и при этом вращается диск сам!!!!!! никаких диодом где то между после и потом - просто нет , не нужны они

Чтобы понять, как это вообще могло само крутиться, надо вспомнить, как Слободян к своему открытию пришёл.
Речь о том самом волшебном моторе с разделенными обмотками статора.
Ну и заодно вспомнить аналогичные конструкции с самовращением, которые попадали в публичное поле.
Это как минимум, генератор Серла, и менее известная конструкция генератор Перриго, в котором не было движущихся частей вообще.
Исходя из этой информации, можно предположить что Слободян нащупал способ, как увеличить скорость движения поля мимо генераторных катушек, не увеличивая пропорционально скорость движения инициирующих это поле постоянных магнитов.

MOBIDUR пишет:

serg19966991 пишет:

ЭТО ЧТО ЗА КАРТИНКА ? ТО ЧТО ПОКАЗЫВАЛ САМ СЛОБОДЯН
ОНА РАБОТАЛА ? РАБОТАЛА , КРУТИЛАСЬ ? КРУТИЛАСЬ , СВЕТОДИОДЫ - НАГРУЗКА СВЕТИЛИСЬ ? СВЕТИЛИСЬ !

ТО ЕТСЬ ТО ЧТО ПОКАЗАЛ СЛОБОДЯН РАБОТАЛО , ХДЕ ТУТ АРДУИНА И ПРОЧЕЕ ТОБОЙ СКАЗАННОЕ ?????

serg19966991
Я понял главную хитрость Слободяна. Он использует не просто катушки. Он использует единую волновую обмотку. И есть два разных мотора. Один на статоре, другой на роторе. Ну давай разберем точную геометрию для 8-катушечного прототипа.

Секрет настенного панно?
Посмотри на проволочную скульптуру на стене. Это не декор. Это схема намотки. Там не 8 отдельных катушек. Это одна непрерывная волновая обмотка. Провод идет от катушки 1 к 2, затем к 3, и так по кругу. Направление: Намотка каждой следующей катушки идет в противоположную сторону (CW, CCW, CW, CCW... и т.д. и т.п.. Это создает эффект чередующиеся полюса на статоре без сложной коммутации. Угол: Провод уложен под углом, чтобы вектор магнитного поля всегда был тангенциальным. Точная геометрия узла - 8-катушечный прототип. По пропорциям деталей размеры примерно такие: Ротор: Диск из немагнитного материала (алюминий или акрил). Диаметр 100 мм, толщина 20 мм. Магниты: 8 штук. Прямоугольные неодимы (N42). Размер: 20х10х5 мм. Вклеены в пазы заподлицо с внешним краем. Зазор 2 мм от магнита до сердечника катушки. Статор (Каркасы): 8 пластиковых катушек. Внешние размеры каркаса: 40х30х20 мм. Сердечник: Внутри каркаса — прямоугольный брусок мягкого железа или феррита. Размер: 25х15х15 мм. Он нужен, чтобы концентрировать поле и не давать ему рассеиваться. Провод: Медь ПЭВ-2, диаметр 0.5 мм. По 360 витков на катушку в два слоя бифиляра.

Вот так я соглашусь , я не говорю что так и есть , но я считаю что сначала повторить то что уже было и работало , то есть понять - а вот потом у же и ардуина и игбт и прочее

Вezant пишет:

Чтобы понять, как это вообще могло само крутиться, надо вспомнить, как Слободян к своему открытию пришёл.
Речь о том самом волшебном моторе с разделенными обмотками статора.
Ну и заодно вспомнить аналогичные конструкции с самовращением, которые попадали в публичное поле.
Это как минимум, генератор Серла, и менее известная конструкция генератор Перриго, в котором не было движущихся частей вообще.
Исходя из этой информации, можно предположить что Слободян нащупал способ, как увеличить скорость движения поля мимо генераторных катушек, не увеличивая пропорционально скорость движения инициирующих это поле постоянных магнитов.

Вezant я вспомнил все где увидел такую "безконечную-спец.обмотку - типа встречный Мёбиус!."
ТПУ Стивена Марка и VTA Флойда Свита. Скорее всего именно такая была у Белдини.
Когда то на старом страннике Inogda_01 мотал такую же у его ТПУ. Он кидал мне архив метров на 1000. Но я не занялся тогда с ТПУ.

То что интересно - на рисунке из патента все катушки стоят прямо. Но на видео работающего мотора видно, что статор имеет наклон. Катушки должны быть скошены на 55 градусов к оси ротора а это мы с вами вычислили на графике. Ну и как это сделать на практике: внутренние сердечники статора вставляются в пазы под углом. Или сами каркасы катушек имеют клиновидную форму (скошенный торец), чтобы поле магнита входило в сердечник плавно, а не лоб в лоб. Смотри на точный чертеж в разрезе. Может быть, стоить рассчитать толщину провода для других витков - кпримеру, если хочешь сделать 100 витков более толстым проводом! Хрен его знает - какой там был диматр.

MOBIDUR пишет:

Вezant пишет:

Чтобы понять, как это вообще могло само крутиться, надо вспомнить, как Слободян к своему открытию пришёл.
Речь о том самом волшебном моторе с разделенными обмотками статора.
Ну и заодно вспомнить аналогичные конструкции с самовращением, которые попадали в публичное поле.
Это как минимум, генератор Серла, и менее известная конструкция генератор Перриго, в котором не было движущихся частей вообще.
Исходя из этой информации, можно предположить что Слободян нащупал способ, как увеличить скорость движения поля мимо генераторных катушек, не увеличивая пропорционально скорость движения инициирующих это поле постоянных магнитов.

Вezant я вспомнил все где увидел такую "безконечную-спец.обмотку - типа встречный Мёбиус!."
ТПУ Стивена Марка и VTA Флойда Свита. Скорее всего именно такая была у Белдини.
Когда то на старом страннике Inogda_01 мотал такую же у его ТПУ. Он кидал мне архив метров на 1000. Но я не занялся тогда с ТПУ.

То что интересно - на рисунке из патента все катушки стоят прямо. Но на видео работающего мотора видно, что статор имеет наклон. Катушки должны быть скошены на 55 градусов к оси ротора а это мы с вами вычислили на графике. Ну и как это сделать на практике: внутренние сердечники статора вставляются в пазы под углом. Или сами каркасы катушек имеют клиновидную форму (скошенный торец), чтобы поле магнита входило в сердечник плавно, а не лоб в лоб. Смотри на точный чертеж в разрезе. Может быть, стоить рассчитать толщину провода для других витков - кпримеру, если хочешь сделать 100 витков более толстым проводом! Хрен его знает - какой там был диматр.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Только не скошены, а повёрнуты! Говори по русски, а то приходится додумывать, что ты говоришь.

Вezant это самый главный вопрос. Ты нащупала суть а он таков - как заставить поле бежать быстрее, чем крутится ротор?

По моему ответ кроется именно в разнице между механической частотой и электрической. Так вот в чем секрет Слободяна? Разделение частот! В обычном генераторе магнит прошел мимо катушки — один импульс. 1000 об/мин = 16 импульсов в секунду. Поле движется со скоростью магнита. У Слободяна в видео слышен высокочастотный писк а это килогерцы. Ну почему же? А потому что он использует параметрический резонанс и LC-контур. Ротор крутится медленно - значит низкая частота а магнит — лишь спусковой крючок. Когда магнит подходит, полевик открывается и подает ток от конденсатора в бифилярную катушку. Катушка (индуктивность L) и конденсатор (емкость C) начинают звенеть на своей резонансной частоте - например на 3.57 кГц. Поле внутри катушки теперь колеблется со скоростью 3570 герц, хотя ротор крутится на 18 герцах (1100 об/мин).

Что это значит физически?
Поле движется мимо витков катушки в тысячи раз быстрее, чем механический магнит. Это создает огромную скорость изменения потока т.е. dФ/dt, и именно он генерирует ЭДС. Но так как ток в катушке создан не магнитом, а конденсатором, магнитный ротор не чувствует обратного торможения от силы противодействия. Он просто открывает и закрывает клапан. И как еще увеличить скорость поля (Магнитная редукция)? Второй способ — использовать разное количество полюсов на роторе и статоре (эффект Вернье). Если на роторе 8 магнитов, а катушек на статоре 12, то при повороте ротора на 45 градусов, магнитное поле "перескакивает" через несколько катушек. Поле как бы проскальзывает. Это и есть магнитный редуктор. Скорость поля в нем может быть в 2-3 раза выше скорости ротора.

чё вы всё спорите уже давно всё известно. вот в инете схема

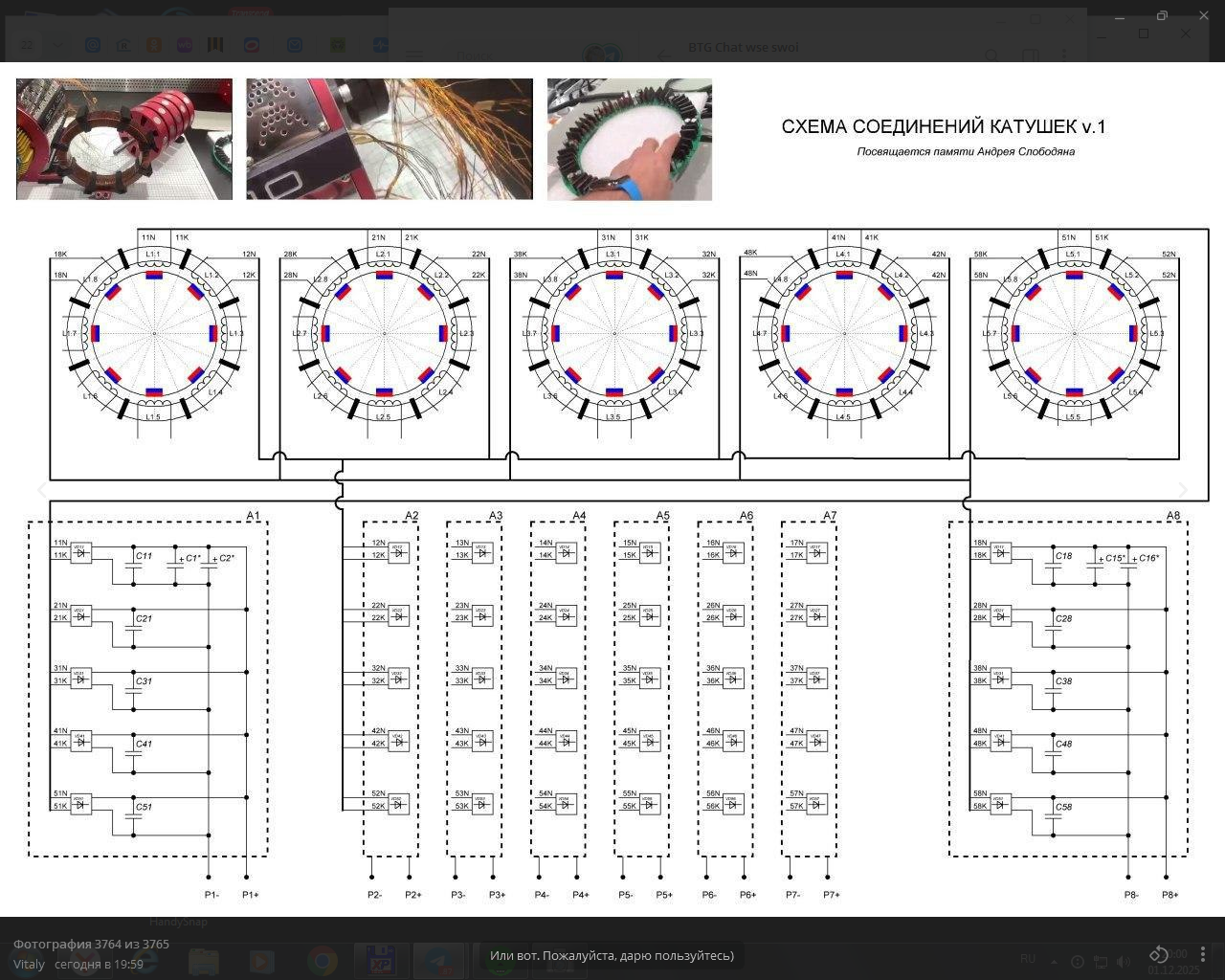

вот рафаель выкинул ролик где соединение катушек. все катушки на 220 вольт поэтому ёмкостя небольшие. если напряжение катушек небольшое то ёмкостя десятки микрофарад. при определённых оборотах наступает параметрический резонанс и генератор нетормозит
www.youtube.com/shorts/mgVrATgq41w

ну и на первом фото в углу как располагаются магниты. кто умный тот поймёт
