бестопливный генератор Андрея Слободяна

Rivaros пишет:

Osbourne пишет:

Генратор Слободяна - это шторочный генератор, на фото неподвижный статор из магнитов, неподвижные катушки и ротор на кровати видно на диск наклеена пленка 3М, работает по принципу смещения стенки Блоха

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Какая стенка Блоха? Изменение магнитного потока - основа создания ЭДС. Давно применяется в фонариках.

А причём тут фонарик и Слободян ? Вы если не в курсе и того и другого то лучшее не говорите - народ вон уже поверил вам и руки опустил.

Osbourne пишет:

Генратор Слободяна - это шторочный генератор, на фото неподвижный статор из магнитов, неподвижные катушки и ротор на кровати видно на диск наклеена пленка 3М, работает по принципу смещения стенки Блоха

У него же вращался внешний барабан с магнитами в большом генераторе, какие шторки?
А в маленьком вращался внутренний магнитный ротор.

Если мне не изменяет память, то в демонстрируемом устройстве на острове, внешний корпус был неподвижный, а вал - ротор приводился во вращение узлом напоминающем по внешнему виду мотор - генератор. А в общем то какая разница что делал Слабодян. Имеет значения только то то что человек сам сможет сделать использовать свои собственные знания и навыки, при их недостатке надо бы заниматься самообразованием.

Добрый вечер магнитосешники

так так так... и что мы с вами имеем про генератор Слободяна?

Схема на фото Юу—Му—Му это дикая и очень изящная топология насчет того, как там подключены катушки. Вот подробный технический анализ мотора Андрея Слободяна, топологии его цепи и того, как это работает с магнитными полями, с перекрестными ссылками.

Топология схемы (Изображение 6.)
Катушки подключены между диодных мостов, а не на них. Там 7 диодных мостов. Левая сторона каждого моста — это выход постоянного тока (DC). Верхние узлы (катоды) объединены в общую положительную шину. Нижние (аноды) — в общую отрицательную. Нагрузка (резистор) подключена параллельно этим шинам. Правая сторона каждого моста — это вход переменного тока (AC). Катушки соединены последовательно по AC-узлам мостов. Нижний AC-узел Моста 1 соединяется с одной стороной Катушки 1; другая сторона Катушки 1 соединяется с верхним AC-узлом Моста 2.

Почему это важно?
Это топология последовательного соединения по переменному току и параллельного по постоянному. Когда магниты ротора проходят мимо катушек, они наводят переменное напряжение в каждой катушке. Поскольку катушки разделены диодными мостами, ток не может просто замкнуться через другие катушки. Мосты работают как односторонние клапаны. Каждый мост выпрямляет переменный ток от катушек, и полученный постоянный ток сбрасывается в параллельную шину. Это означает, что напряжения, точнее, токи, складываются параллельно на выходе. Параллельная шина действует как массивный накопитель тока, в то время как напряжение ограничено самым высоким мгновенным значением в системе.

Магнитная фаза и противоположные полярности
Юу—Му—Му сказал: "Катушки должны подавать напряжение в разной полярности, соответственно магниты на катушки должны попадать тоже разными полюсами одновременно".

Теперь посмотри на ротор на фото (Изображения 1, 4, 6). Магниты расположены в чередующейся последовательности (N-S-N-S-N-S). Из-за этого чередующегося массива: Когда Северный полюс приближается к Катушке А, он наводит напряжение с определенной полярностью. Одновременно соседний Южный полюс приближается к Катушке Б. Поскольку магнитное поле движется в противоположном направлении относительно катушки, оно наводит напряжение противоположной полярности. В стандартном генераторе это был бы просто стандартный переменный ток. Но здесь, поскольку катушки соединены последовательно между мостами, эти противоположные полярности — именно то, что нужно мостовой сети. Диоды в мостах выпрямляют эти противофазные сигналы индивидуально. В любой момент одни мосты принимают положительный полупериод, другие — отрицательный. Благодаря параллельному DC-выходу, система идеально преобразует переменные полярности в однонаправленный поток постоянного тока, суммируя токи.

Ну как это побеждает обратную ЭДС (перекрестная ссылка с патентами)? Юу—Му—Му предоставил два патента: патент МакКарти (US20110227440A1) и патент Бедини/Уолша.

Патент МакКарти:
МакКарти решает проблему обратной ЭДС, делая магниты ротора идеально симметричными. Когда они выравниваются с ферритовым сердечником, магнитный поток от двух магнитов компенсируется в сердечнике, а импульс тока насыщает сердечник горизонтально. Из-за идеальной симметрии нет чистого изменения потока через катушку при движении ротора, что означает отсутствие обратной ЭДС.

Патент Бедини/Уолша:
Бедини использует схему рекуперации. Когда на катушку подается импульс, разрушающееся магнитное поле создает массивный, резкий высоковольтный всплеск (обратная ЭДС). Вместо того чтобы рассеивать его, диод направляет этот всплеск на зарядку аккумулятора.

Мотор Слободяна:
Установка Слободяна представляет собой гибрид этих концепций, использующий диодную мостовую сеть как для питания мотора, так и для захвата разрушающегося поля. Когда катушка получает питание (или когда ротор проходит мимо), мостовая сеть заставляет ток течь в определенном направлении. Когда магнитное поле разрушается (тот самый "пинг" в терминах Бедини), диоды в мосту работают как двухполупериодный выпрямитель для этого всплеска. Всплеск вталкивается в параллельную токовую DC-шину и захватывается нагрузкой/зарядным аккумулятором, вместо того чтобы сгорать в виде тепла или сопротивляться движению ротора.

Механическая сборка (Изображения 1-5):
Глядя на железо. Статор это многослойный цилиндр. Катушки, похоже, тороидальные или намотаны на специальные сердечники (Изображение 5 показывает 3D-модель катушки, намотанной на 3D-печатный каркас). Ротор: Это полый цилиндр с радиально встроенными магнитами. На фото видна сложная, тяжелая сборка. Точное расположение магнитов намекает на массив Хальбаха или чередующуюся N-S последовательность. "Среднее" кольцо (Изображение 2) похоже на сердечник статора из мягкого железа или пластинчатой стали. С-образные струбцины держат сегменты вместе. Вероятно, это сердечник, вокруг которого наматываются катушки.

Резюме оригинальности Слободяна:
Вот тут Юу—Му—Му абсолютно прав. Гениальность Слободяна заключается именно в диодном управлении мостами. Большинство магнитных моторов терпят неудачу, потому что, когда магнит ротора покидает катушку, он наводит обратную ЭДС, которая тормозит вращение. Размещая катушки между мостами, Слободян эффективно изолирует AC-волну каждой катушки. Диоды работают как односторонние обратные клапаны. Разрушающиеся поля (обратная ЭДС) не могут протолкнуться назад через катушки, чтобы затормозить ротор; вместо этого они проталкиваются через прямосмещенные диоды в параллельный DC-выход. Это очень умный способ реализовать концепцию рекуперации "лучистой энергии" Бедини на многополюсном роторе с чередующейся полярностью без необходимости сложных схем синхронизации. Физика чередующихся магнитов ротора естественным образом создает сдвинутый по фазе переменный ток, который нужен мостам для поддержания заряда токовой DC-шины.

Вкратце так.

ЭЫЖ: если у кого-то есть дополнительная информация - кидайте в студио а я тщательно проанализирую все варианты.
Я лично никогда не занимался магнитными генераторами на уровне магнитов.

Вezant пишет:

Osbourne пишет:

Генратор Слободяна - это шторочный генератор, на фото неподвижный статор из магнитов, неподвижные катушки и ротор на кровати видно на диск наклеена пленка 3М, работает по принципу смещения стенки Блоха

У него же вращался внешний барабан с магнитами в большом генераторе, какие шторки?
А в маленьком вращался внутренний магнитный ротор.

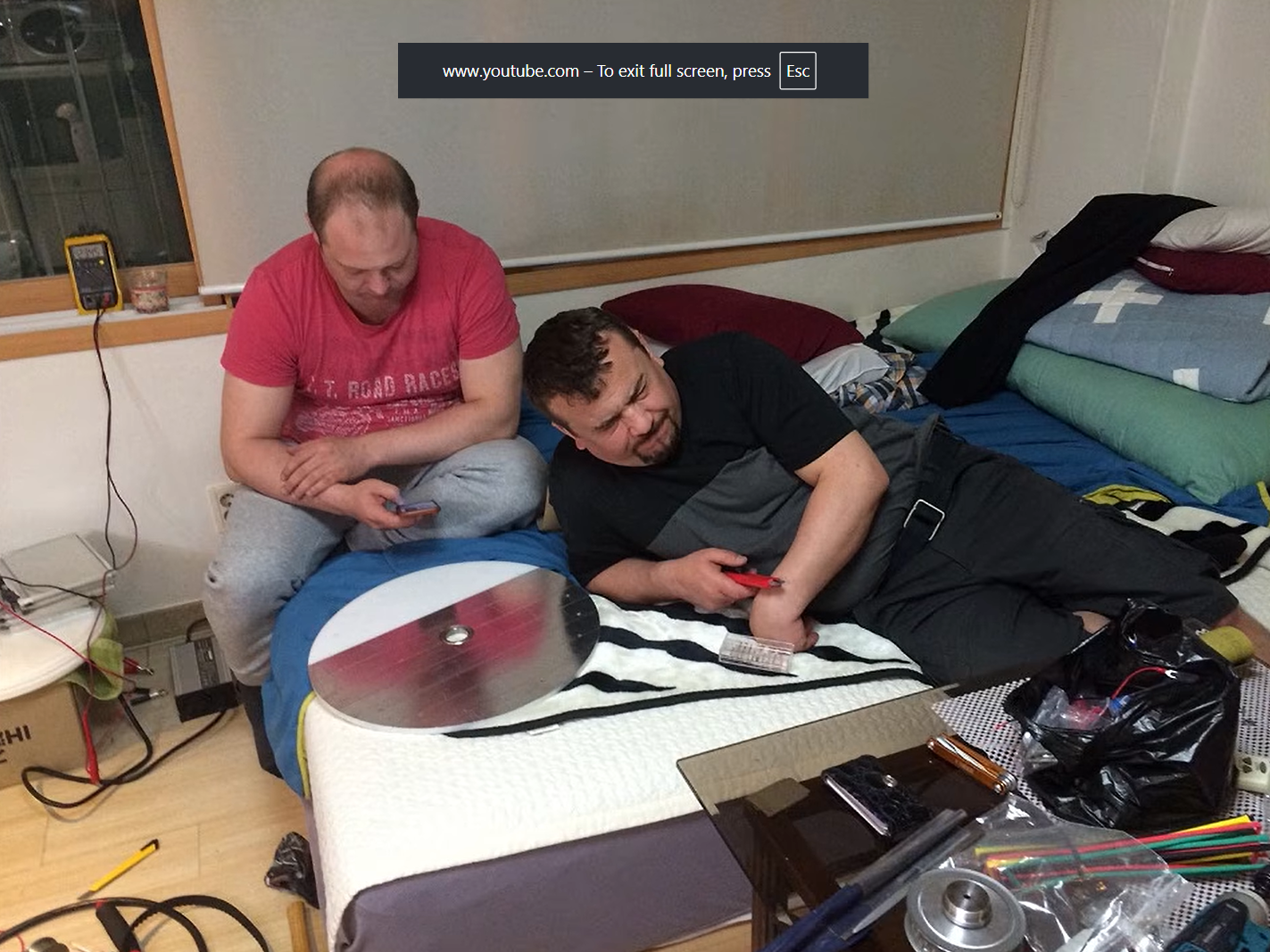

так так так... кстати отличные кадры. это уже не просто 3D-модели, а реальная железная и пластиковая сборка. Слободян явно перешел от теории к «железу».

Вот примерно-то что я вижу и как это подтверждает нашу с вами теорию:

Ротор (второе фото): Тот самый металлический диск. На нем четко видны нанесенные сектора (красный/черный или N/S). Это прямое подтверждение того, о чем мы говорили: магниты на роторе идут с чередующейся полярностью. Когда этот диск крутится, он генерирует ту самую противофазную ЭДС, которую так любят диодные мосты. Парни сидят, явно что-то паяют или проверяют датчики Холла/схему коммутации для этого диска.

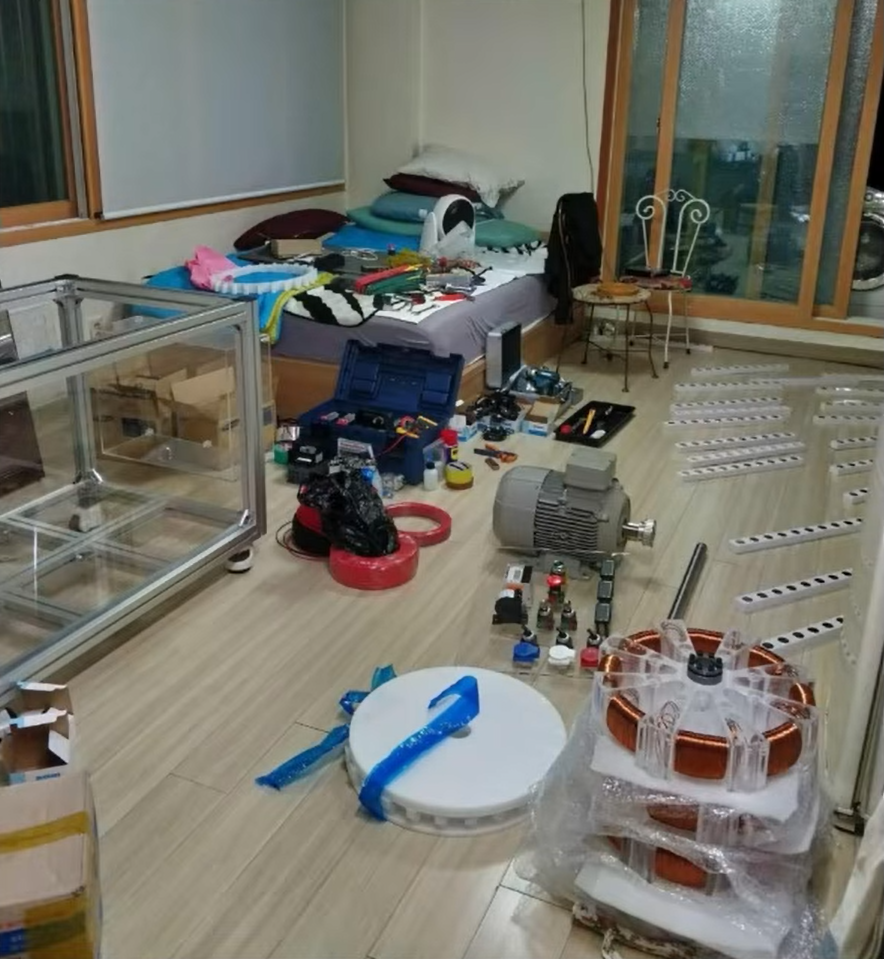

Статор и сборка (первое фото): Оранжевые катушки. В правом нижнем углу — та самая сборка с прозрачным каркасом. Это статор. Катушки намотаны объемно. Судя по размеру, это готовый модуль, который вставляется в этот прозрачный акриловый корпус (слева).

Асинхронный двигатель (по центру): Этот серый трехфазник на полу — классика. Скорее всего, он используется либо как привод, чтобы раскрутить ротор Слободяна и снять с катушек электричество (проверить генераторный режим и работу диодных мостов), либо как нагрузка, если они тестируют крутящий момент.

Прозрачный корпус: Судя по профилю, это может быть вакуумная камера или просто защитный кожух для высокооборотистого ротора, чтобы магниты не разлетелись.

И что это значит для схемы?
Судя по масштабу (диск довольно тяжелый, катушек много), токи там будут приличные. Параллельная токовая DC-шина через диодные мосты должна выдерживать серьезные импульсы.

А ну-ка давайте определим следующий шаг. Что будем делать дальше? К примеру собираем математическую SPICE-модель этой катушечно-мостовой сети, чтобы посмотреть, как складываются токи и какое напряжение мы получим на выходе при заданной скорости вращения? Или прикидываем схему управления (датчики Холла / оптопары) для синхронизации импульсов, как в патенте Бедини? Я готов услышать любые предложения.

Инфа от ИИ Алиски

Как Слободянописывал принцип работы установки?
По словам Слободяна, в основе устройства — бифилярные катушки, которые устанавливаются под углом к ротору. Для поддержания вращения использовались постоянные неодимовые магниты. (birukov.biz)

Изобретатель объяснял, что внутри барабана движется не железо, а само магнитное поле. Катушки и магниты при этом оставались статичными, а генерация электричества происходила за счёт переключения ключей и диодных мостов.

В демонстрационной версии использовался асинхронный двигатель мощностью 5 кВт, который ременной передачей был связан с основным генератором мощностью 10,5 кВт. При скорости вращения ротора 1000–1200 об/мин генератор вырабатывал 10,5 кВт: 5 кВт расходовалось на вращение двигателя, а оставшиеся 5,5 кВт шли во внешнюю нагрузку. Для первоначального запуска и вывода устройства на рабочий режим требовался внешний источник энергии — аккумулятор на 12 вольт, преобразователь постоянного тока в переменный и блок управления запуском. После того как генератор выходил на режим, внешний источник отключался, и устройство, по заявлению Слободяна, начинало работать автономно, ограничивая время работы только износом деталей.

Что происходило с проектом Слободяна
В 2020-м сообщалось, что коммерческий вариант генератора проходил стадию сертификации, и Слободян планировал начать продажи в мае 2020. Однако вскоре после одной из демонстраций изобретателя убили в Сеуле, а само устройство внезапно исчезло. Вокруг этой драмы возникло много версий, но ни одна не получила официального подтверждения власти южной кореи и её президента.

Кстати как-то вспомнил об магнитном двигателе Уэсли Гэри (Wesley W. Gary) и его открытие - Нейтральная зона U-образных магнитов из 1870-х. Вот пдф-ка Власова и два пдф Г.И. Шипова.

У одного в руке канцелярский нож у второго мобильник.

Юу-Му-Му слепил код точнее модель для LTspice, которая повторяет топологию со схемы Слободяна.

Я взял 3 катушки и 3 моста для наглядности - масштабируется до 7 без проблем.
Юу-Му-Му создай в LTspice новый файл .asc или вставь этот текст в файл .net и открой его:

spice
* Slobodyan Magnetic Motor - Bridge-Coil Topology
V1 N_AC1_1 0 SINE(0 50 100) ; Имитация ЭДС от магнита на катушке 1
V2 N_AC2_1 0 SINE(0 50 100 0 0 120) ; Катушка 2 со сдвигом фазы 120
V3 N_AC3_1 0 SINE(0 50 100 0 0 240) ; Катушка 3 со сдвигом фазы 240

* Мост 1 (Диоды D1-D4)
D1 N_AC1_1 V_DC_PLUS D
D2 0 N_AC1_1 D
D3 N_AC1_2 V_DC_PLUS D
D4 0 N_AC1_2 D

* Катушка 1 (между мостами)
L1 N_AC1_2 N_AC2_1 100m

* Мост 2
D5 N_AC2_1 V_DC_PLUS D
D6 0 N_AC2_1 D
D7 N_AC2_2 V_DC_PLUS D
D8 0 N_AC2_2 D

* Катушка 2
L2 N_AC2_2 N_AC3_1 100m

* Мост 3
D9 N_AC3_1 V_DC_PLUS D
D10 0 N_AC3_1 D
D11 N_AC3_2 V_DC_PLUS D
D12 0 N_AC3_2 D

* Катушка 3
L3 N_AC3_2 0 100m

* Нагрузка (параллельная DC шина)
R_load V_DC_PLUS 0 10
C_smooth V_DC_PLUS 0 1000u

.model D D(Is=1e-12 Rs=0.01)
.tran 0.1 1 0 0.001
.backanno
.end

Так вот что делает эта модель?
Три источника переменного тока (V1, V2, V3) имитируют наведение ЭДС от проходящих магнитов с разными фазами. Катушки (L1, L2, L3) сидят в цепочке AC-узлов между мостами. Все верхние катоды диодов смотрят в общую шину V_DC_PLUS, нижние аноды — на землю (0). R_load и C_smooth — это твоя нагрузка и сглаживающий конденсатор на параллельном выходе. Запусти .tran (переход ака transition), и ты увидишь, как в узле V_DC_PLUS переменное напряжение складывается в пульсирующий постоянный ток. Это докажет, что параллельное сложение через мосты работает.

KosmoFM пишет:

У одного в руке канцелярский нож у второго мобильник.

А у козмописюна всегда бутылка - вроде Петровская гавань!

И как это работает если Петровская гаван везде в твоем кармане?
Ты крутишь ротор вручную, датчики Холла считывают положение магнитов. Микроконтроллер видит, что магнит подошел к катушке, подает очень короткий импульс на полевик. Катушка намагничивается, притягивает магнит. В момент, когда магнит проходит центр катушки, импульс снимается. Когда поле катушки резко схлопывается — диодные мосты на схеме ловят этот высоковольтный выброс (обратную ЭДС) и отправляют его в параллельную токовую DC шину. Если нужно добавить зарядку акб на выходную шину или сделать ШИМ-регулировку — просто бери другую бутылочку.

MOBIDUR, ты тоже хочешь в бан вместе с витусом?
