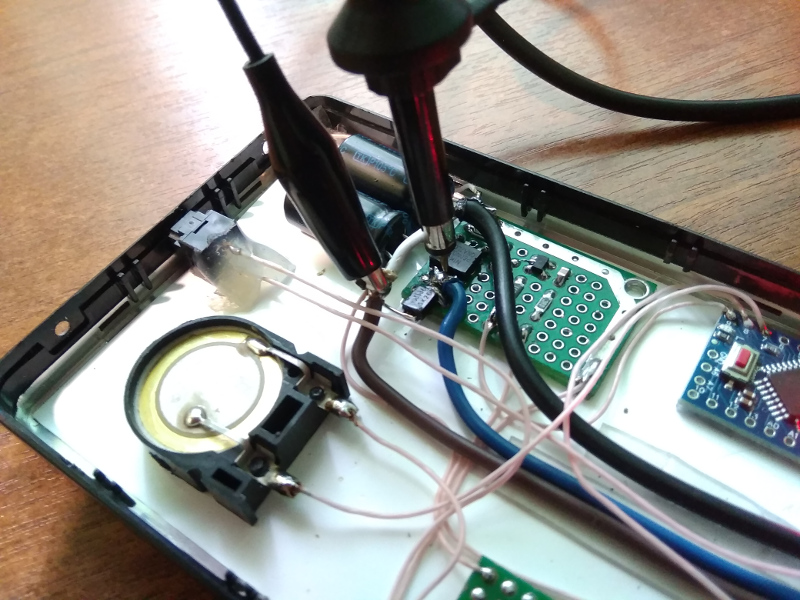

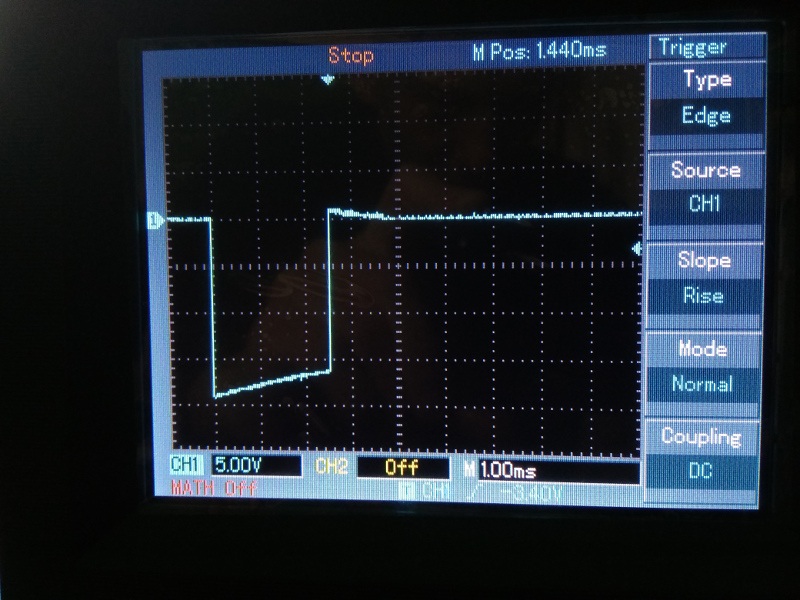

Подскажите, от чего может быть дребезг в импульсе при закрытии? Пробовал несколько разных полевиков. Такой импульс с IRLZ44N. И кстати не всегда стартует сам. Пальцем коснёшься мосфета или щупом осцилографа и открывается тогда. Детали все по схеме в номиналах.

Плохой старт, нагрев транзистора- это говорит что он не подходит. Транзистор должен быть именно logic level, т.е. он должен полностью открывается при напряжении на затворе 3..4 вольта.
Дребезг при закрывании. Это диод. Диод на катушке должен быть именно с барьером Шоттки. Также нужно смотреть пульсации по питанию. И конечно ошибки в монтаже. Это тонкие проводники, плохая пайка.

Никакой диод не спасет от дребезга (поэтому и предложил нч диод параллельно катушке, дребезг при всех диодах имеется, хоть маленький НО ВСЕГДА имеется), да и сам дребезг не важен, важен основной магнитный импульс, который и является рабочим. То есть действие электромагнита в этот период времени.

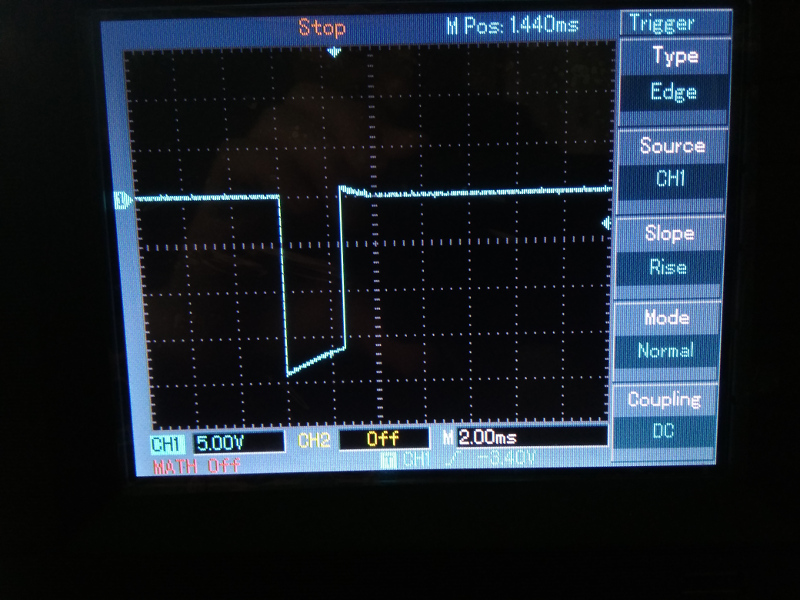

P.S. В указанных фото, что-то очень большой дребезг, это скорее всего из за транзистора, IRLZ44N работает до 55 вольт и поэтому он сам создает дребезг своей защитой (стабилитрон встроенный). Попробуйте другие транзисторы.

В своей схеме использовал транзистор 20N60C, что имелось , правда схема на двух 555 таймерах (у Ракарского на 3х - 1 лишний) и питание от БП ноутбука - сразу 19 вольт, для 555 стоит КРЕНка на 12 вольт.

Дребезга не должно быть. Это очень важно!
Если все сделаю правильно, то импульс должен быть именно такой.

Rivaros пишет: В своей схеме использовал транзистор 20N60C, что имелось , правда схема на двух 555 таймерах (у Ракарского на 3х - 1 лишний) и питание от БП ноутбука - сразу 19 вольт, для 555 стоит КРЕНка на 12 вольт.

он там не лишний один таймер времени. один генератор частоты другой как раз задающий время скважности (так проще регулировать для надежности, а упрощенчество всегда риски)
Главное я применил транзистор ТIP120 у меня просто такой был он составной, при том ардуинщики его по полной применяют с ардуино
www.triatron.ru/upload/catalog_photo/elements/pdf/009165.pdf



Но в любом случае осваиваю ардуино, а эта схема может пригодится для тех кто хочет попробовать

Rakarskiy пишет: ...он там не лишний один таймер времени. один генератор частоты другой как раз задающий время скважности (так проще регулировать для надежности, а упрощенчество всегда риски)

555 -1 сам генератор импульсов с нужными параметрами (длительность импульса и длительность паузы)
555 -2 таймер работы и останова.
И никаких рисков.

Всё нормально, минус источника перепаял в другое место и импульс чистый пошёл. Конденсатор исключил из схемы.

Rivaros пишет: ... да и сам дребезг не важен, важен основной магнитный импульс, который и является рабочим.

На самом деле дребезг имел частоту около 280 кГц. Думаю как паразитная частота она там не нужна
