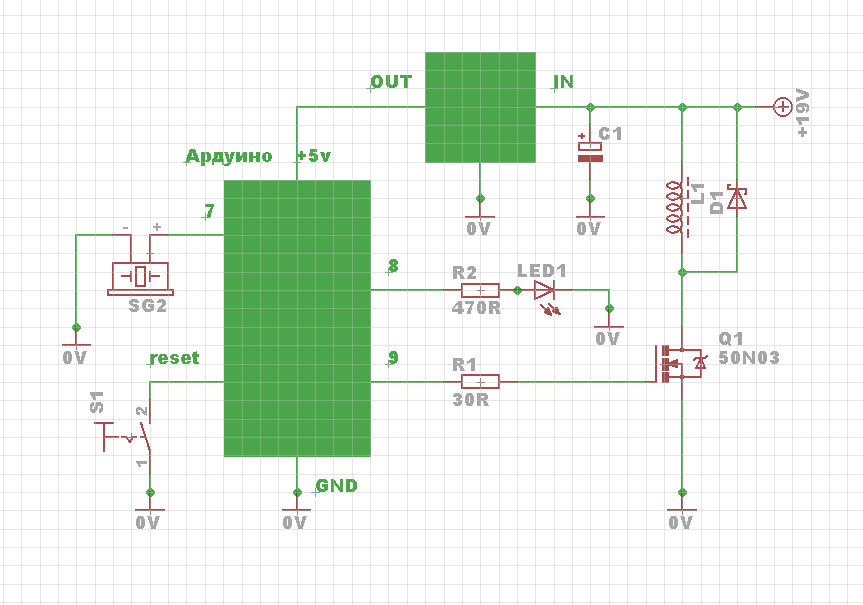

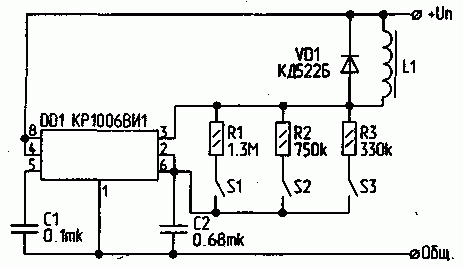

Магнитотерапевтический аппарат «Радуга»
Хотя с виду на 3 байта.
/* 123 */
int outPin1 = 9; // цифровой порт вход/выхода 9
int outPin2 = 8; // цифровой порт вход/выхода 8 для светодиода
int soundPin = 7; // цифровой выход для звука 7 нога
unsigned long timing; // переменная для хранения точки отсчета
void setup()
{
pinMode(outPin1, OUTPUT); // устанавливается режим портов - выход
pinMode(outPin2, OUTPUT); // устанавливается режим портов - выход
pinMode(soundPin, OUTPUT); // устанавливается режим портов - выход
timing = millis(); // присвоим начальное значение времени
digitalWrite(outPin2, HIGH); // подаем 1 на выход 8 на светодиод
tone(soundPin, 1000); // диагностика звука
delay(1000);
noTone(soundPin);
}
void loop()
{
delay(125); // ожидаем 127 милисекунд 7.83 hz
delayMicroseconds(21); // погрешность для точности 7.83
digitalWrite(outPin1, HIGH); // подаем 1 на выход 9
delayMicroseconds(2554); // ожидаем 2500 микросекунд
digitalWrite(outPin1, LOW); // подаем 0 на выход 9
if(millis() - timing > 1200000) { // проверяем интервал времени нужно значение - 1 200 000 - 20 минут
tone(soundPin, 1000); // включаем сигнал с частотой 1000 гц
delay(500); // пауза сигнала
noTone(soundPin); //выключаем звук
delay(500); // пауза
tone(soundPin, 1000); // включаем сигнал с частотой 1000 гц
delay(1000); // пауза сигнала
noTone(soundPin); // выключаем звук
digitalWrite(outPin2, LOW); // подаем 0 на выход 8 гасим светодиод
delay(14400000); // долгая пауза - отключение 240 минут
timing = millis(); // присвоим текушее значение времени
}
}
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1PETER555 пишет: Алекс привет. Раньше (по моему) в теме была схема подключения датчика холла для проверки. Сейчас не нашёл. Если не трудно, можете опубликовать? В интернете схемы хоть и похожи, но если повторять , то Вашу.
У каждого датчика Холла есть своё название и есть даташит, который легко можно найти в интернете. Думаю что особой разницы нет, для вывода на осциллограф подойдёт любой датчик с аналоговым выходом (не цифровой).
У датчиков всего три вывода — это питание, земля и выход.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Можно просто намотать вместе с катушкой пару десятков витков тонкого провода и припаять к концам светодиод - пока есть переменное магнитное полеdorohov.alex пишет:
1PETER555 пишет: Алекс привет. Раньше (по моему) в теме была схема подключения датчика холла для проверки. Сейчас не нашёл. Если не трудно, можете опубликовать? В интернете схемы хоть и похожи, но если повторять , то Вашу.
У каждого датчика Холла есть своё название и есть даташит, который легко можно найти в интернете. Думаю что особой разницы нет, для вывода на осциллограф подойдёт любой датчик с аналоговым выходом (не цифровой).
У датчиков всего три вывода — это питание, земля и выход.
светодиод будет светить ( как вариант индикации наличия поля).
