БТГ Капанадзе теория и практика_2

Все-таки, почему у Капы была потребность делать змеевик с такой высокой частотой собственных колебаний?

gonchar пишет: Все-таки, почему у Капы была потребность делать змеевик с такой высокой частотой собственных колебаний?

Та же потребность, что и у Кулабухова, и многих других авторов - организация активизированной зоны излучения для вложенных в эту зону катушек. Обычно всё же имитацией змеевика является коаксиал. Если собственная частота и высока, то частота подачи питающих высоковольтных импульсов не превышает частоты разрядника (200 гц).

Да, это обычно то, что первым приходит на ум...
Но всё равно, залазить под 30Мгц...
Должна быть еще причина...

Ну, что почти все ушли Бунка смотреть? Там уже развязка пошла.

Пора ветку создать!!!

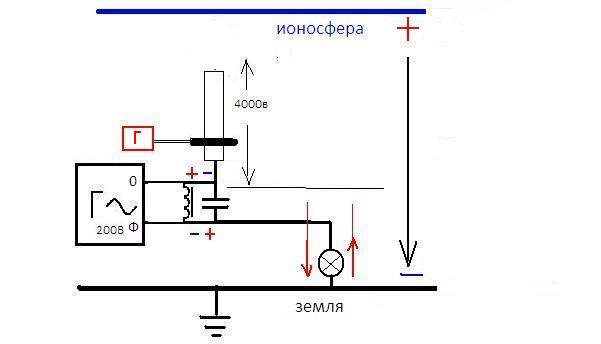

akula0083 пишет: Лентяи Вот вам сикрет капаоадзе. Кто поймет вчем тут принцип, тот и молодец.

К сожалению на рисунке сильно подредактированная версия (лайт), так сказать для печати. На схеме не хватает некоторых важных узлов и обмоток. Но принцип генерации (вместе с ртутным прерывателем) указан верно. В чём то рисунки катушек очень похожи на рисунки катушек в патенте Капанадзе (в выходном трансе маловато обмоток, входная колбаса - не менее 2-х обмоток). В патенте Капанадзе всего 2 колбасы, но зато распальцовка по узлам намного подробнее.)

Вот вам принцип работы моего будущего СЕ генератора. Это не обычный обратноходовой трансформатор. Обмотки выполняются на не магнитном каркасе одна поверх второй.

В точке ноль ключ S открыт и ключ S1 открыт (ток в Т1 не идёт). В точке А ключ S закрывается, а ключ S1 открыт (ток через диод D1 идёт в трансформатор Т1). В точке В ключ S открывается и ключ S1 тоже открыт (ток в Т1 не идёт). В точке С ключ S1 закрывается, а ключ S открыт. (ток через D2 в Т1 идёт) В точке D ключ S открыт и ключ S1 тоже открыт (ток в Т1 не идёт). Трансформатор Т1 понижающий до 220 вольт. Таким образом можно снимать напряжение с L1 катушкой L2, в точках А-В и С-D не нарушая резонанса напряжения в катушке L1.

Схема прилагается. Никаких законов физики не нарушается всё на известных эффектах работать должно
Это та же катушка Андрея Мельниченко только с резонансом напряжения и без сердечника который у Мельнеченко входит в насыщение уже при 200 ваттах на выходе и перестаёт работать. В моей схеме сердечника нет, этого тормоза для мощи, как и у Капанадзе! Резонанс не сбивается. Мощя на выходе Т1 прёт
Ну вроде всем рассказал кроме Бунка. У Бунка своя потеха За это и выпью

Sovetnik пишет:

akula0083 пишет: Лентяи Вот вам сикрет капаоадзе. Кто поймет вчем тут принцип, тот и молодец.

К сожалению на рисунке сильно подредактированная версия (лайт), так сказать для печати. На схеме не хватает некоторых важных узлов и обмоток. Но принцип генерации (вместе с ртутным прерывателем) указан верно. В чём то рисунки катушек очень похожи на рисунки катушек в патенте Капанадзе (в выходном трансе маловато обмоток, входная колбаса - не менее 2-х обмоток). В патенте Капанадзе всего 2 колбасы, но зато распальцовка по узлам намного подробнее.)

Ты в удобоваримый вид приведи, растолкуй, а то тут заляпухи патентные которые стены в доме вместо картин абстракционистов украшают вывешиваешь, а очем не знаешь, модно да ивсе. И не распальцовка, а распиновка. Блин развелось "звездочетов" и " пургометов".

Zmeyg пишет:

Sovetnik пишет:

akula0083 пишет: Лентяи Вот вам сикрет капаоадзе. Кто поймет вчем тут принцип, тот и молодец.

К сожалению на рисунке сильно подредактированная версия (лайт), так сказать для печати. На схеме не хватает некоторых важных узлов и обмоток. Но принцип генерации (вместе с ртутным прерывателем) указан верно. В чём то рисунки катушек очень похожи на рисунки катушек в патенте Капанадзе (в выходном трансе маловато обмоток, входная колбаса - не менее 2-х обмоток). В патенте Капанадзе всего 2 колбасы, но зато распальцовка по узлам намного подробнее.)

Ты в удобоваримый вид приведи, растолкуй, а то тут заляпухи патентные которые стены в доме вместо картин абстракционистов украшают вывешиваешь, а о чем не знаешь, модно да и все. И не распальцовка, а распиновка. Блин развелось "звездочетов" и " пургометов".

А каким был патент ты в век не узнаешь там в бюро свои пургометы улучшения внесли как у нас на ветке "то работать не будет это не будет, а вот этак будет и патентуем" " рационализаторы" Хреновы.

Sovetnik пишет:

akula0083 пишет: Лентяи Вот вам сикрет капаоадзе. Кто поймет вчем тут принцип, тот и молодец.

К сожалению на рисунке сильно подредактированная версия (лайт), так сказать для печати. На схеме не хватает некоторых важных узлов и обмоток. Но принцип генерации (вместе с ртутным прерывателем) указан верно. В чём то рисунки катушек очень похожи на рисунки катушек в патенте Капанадзе (в выходном трансе маловато обмоток, входная колбаса - не менее 2-х обмоток). В патенте Капанадзе всего 2 колбасы, но зато распальцовка по узлам намного подробнее.)

похоже на самогонный апарат
