Блок синхронизации

6 года 1 мес. назад 6 года 1 мес. назад от ЖекаК. Причина: Уточнение.
ЖекаК
Живу я здесь
Живу я здесь
Сообщений: 487
Больше
Блок синхронизации #99210
Здравствуйте, remell.
Схема с инверсией, один-отвечает куда прикладывается импульс, второй-за ширину. Ширина импульса будет 50-100%. 74хх132 более 50% ширину сделать не может. Если поставить 4 мкф, есть большая вероятность, что вообще не запустится. Тут только метод научного тыка поможет. Резисторы переменные желательно многооборотистые.
Спасибо.

Раньше был инженером, сейчас электрик с психическими отклонениями.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от remell.
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #99211
Да тут с шириной импульса можно смирится, тут проблема вдругом, сдвиг фазы регулируется в очень малых пределах. А нужно как минимум 180°. Вот в чем дело.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Блок синхронизации #99213
remell, эта схема на 50Гц работает некорректно. Я на прошлой неделе отладил другую, нормально работающую с перекрытием почти 360°. И как всегда, печатка есть , а схемы нет.... Нарисую выложу.
Спасибо сказали remell, diod, berserk, valera28, ЖекаК, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от remell.
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #99214
Олег спасибо за отзыв. Скинь хоть перечень деталей, завтра еду покупать. Скинь в личку. Спасибо.
Кстати слыхал ты был у Руслана... Подержал СЕ в руках?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от berserk.
berserk
Живу я здесь
Живу я здесь
Сообщений: 747
Больше
Блок синхронизации #99215

Foreigner пишет: remell, эта схема на 50Гц работает некорректно. Я на прошлой неделе отладил другую, нормально работающую с перекрытием почти 360°. И как всегда, печатка есть , а схемы нет.... Нарисую выложу.


Скидывай всем и схему и печатку
Кто понимает куда её воткнуть, будут собирать
Для остальных это бесполезный блок

И кстати лучше не перекрытие, а синхронизация с основной частотой

опыт в отличие от результата всегда положительный (berserk)
Спасибо сказали remell, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от Foreigner. Причина: исправления в схеме
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Блок синхронизации #99218

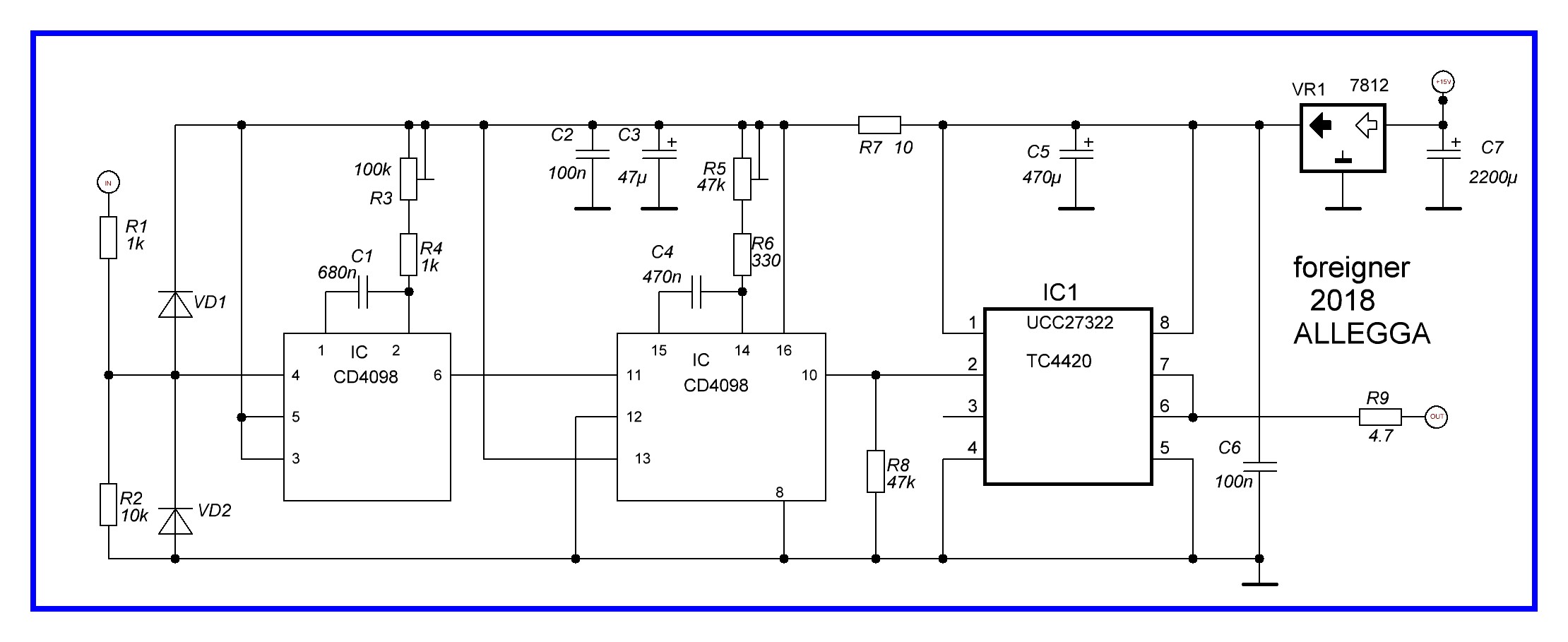

Вот обещенная схема синхронизации для 50Гц наCD4098.
Есть вариант на 74HC123, но он ещё не испытан в железе.
Вложения:
Спасибо сказали NikAndr, remell, berserk, Gleboid, ЖекаК, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от remell.
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #99219
Олег спасибо. Скинь еще на 74НС132 хочу глянуть на сколько отличается.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #99308
Короче собрал, включил все исправно заработало. После дня кручения верчения сдвиг фаз начал раздваиваться. Кто чего подскажет?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад
Alvis
Завсегдатай
Завсегдатай
Сообщений: 319
Больше
Блок синхронизации #99309

remell пишет: Короче собрал, включил все исправно заработало. После дня кручения верчения сдвиг фаз начал раздваиваться. Кто чего подскажет?


Не совсем понятно по какой схеме крутили-вертили.
Может похожая?

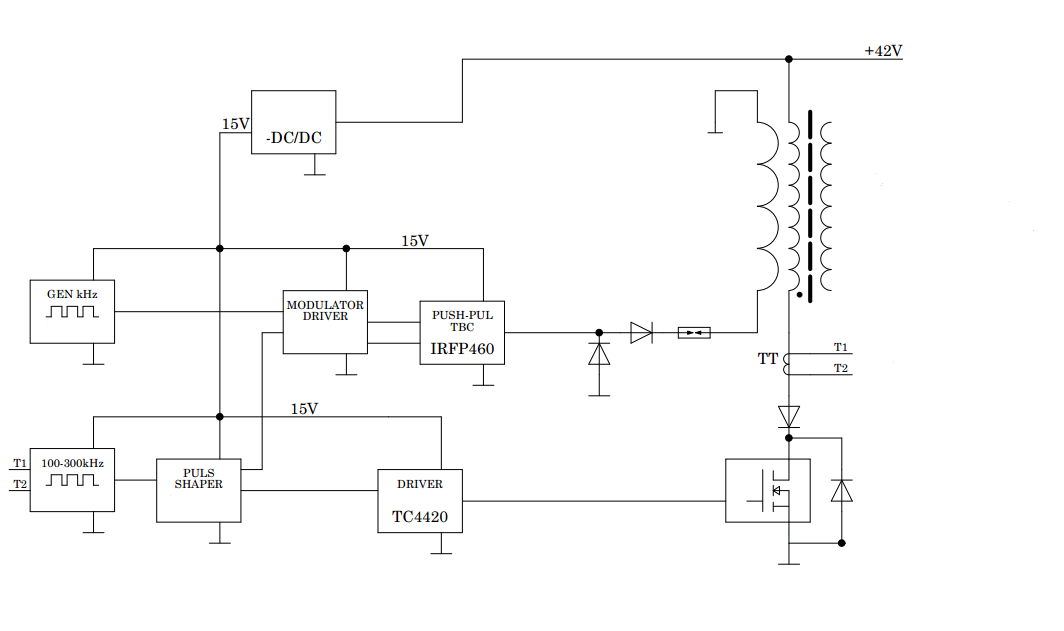

Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 1 мес. назад 6 года 1 мес. назад от remell.
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #99721

Foreigner пишет: Вот обещенная схема синхронизации для 50Гц наCD4098.

Олег есть печатка?
Хочу на печатке попробовать. Сдвиг фаз раздваивается начал. Две детали,а причину не могу найти. Вроде все работает и куя.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
