Блок синхронизации #93685
Привет Всем соискателям. Прошу помощи спецов в схемотехнике ибо матчасть прокурил. Сразу прошу прощения за схему от руки. Нужно построить блок синхронизации который бы управлял твсом и синхронизирован был от сети переменного напряжения. Буду рад любой помощи. Сильно огорчаюсь от флуда и сарказма. Набросал примерную схему. Кто что подскажет? Желательно проверенную схему.
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
shakh
Давно я тут
Давно я тут
Сообщений: 124
Больше
Блок синхронизации #93694
Мы как будто слепые плутаем по пустыни не в состоянии оглянуться назад; От глубоко уважаемого fantomа синхроген от 50 герц.

Совершенствуй среду обитания.
Спасибо сказали remell, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
remell
Завсегдатай
Завсегдатай
Сообщений: 236
Больше
Автор темы
Блок синхронизации #93698

shakh пишет: Мы как будто слепые плутаем по пустыни не в состоянии оглянуться назад; От глубоко уважаемого fantomа синхроген от 50 герц.

Оно канешно спасибо, но хочется без МК и немного попроще. Вряд ли капа делал такой же...
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Блок синхронизации #93706

remell пишет: Привет Всем соискателям. Прошу помощи спецов в схемотехнике ибо матчасть прокурил. Сразу прошу прощения за схему от руки. Нужно построить блок синхронизации который бы управлял твсом и синхронизирован был от сети переменного напряжения. Буду рад любой помощи. Сильно огорчаюсь от флуда и сарказма. Набросал примерную схему. Кто что подскажет? Желательно проверенную схему.

Схему Рисовать не буду но можно пробовать на логике сделать, там есть порог при котором логика даёт либо 1, либо 0. порог сделать на делителе напряжения. И когда будет синусойда походить к верхушке логика будет давать 1 к примеру. Потом можно сделать просто регулировку сдвига фазы по схеме олега и всё.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад 6 года 9 мес. назад от Константин.
Константин
Живу я здесь
Живу я здесь
Сообщений: 747
Больше
Блок синхронизации #93710

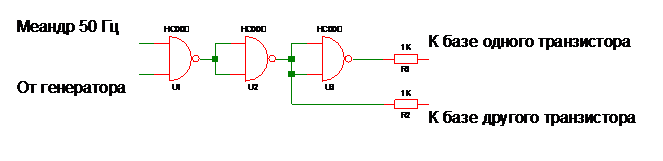

Собирается на элементах 2И-НЕ
Вложения:
Спасибо сказали remell, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
ЖекаК
Живу я здесь
Живу я здесь
Сообщений: 380
Больше
Блок синхронизации #93714
remell, здравствуйте.
Вариантов масса.
Без инверсии.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

С инверсией.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

С пачками.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

Можно оптрон 817 использовать.(Тут не особо уверен)
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

Есть самый простой. "Трансформатор тока", резистор(ограничительный), конденсатор, твс.
Спасибо.

Раньше был инженером, сейчас электрик с психическими отклонениями.
Спасибо сказали NikAndr, remell, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Блок синхронизации #93722

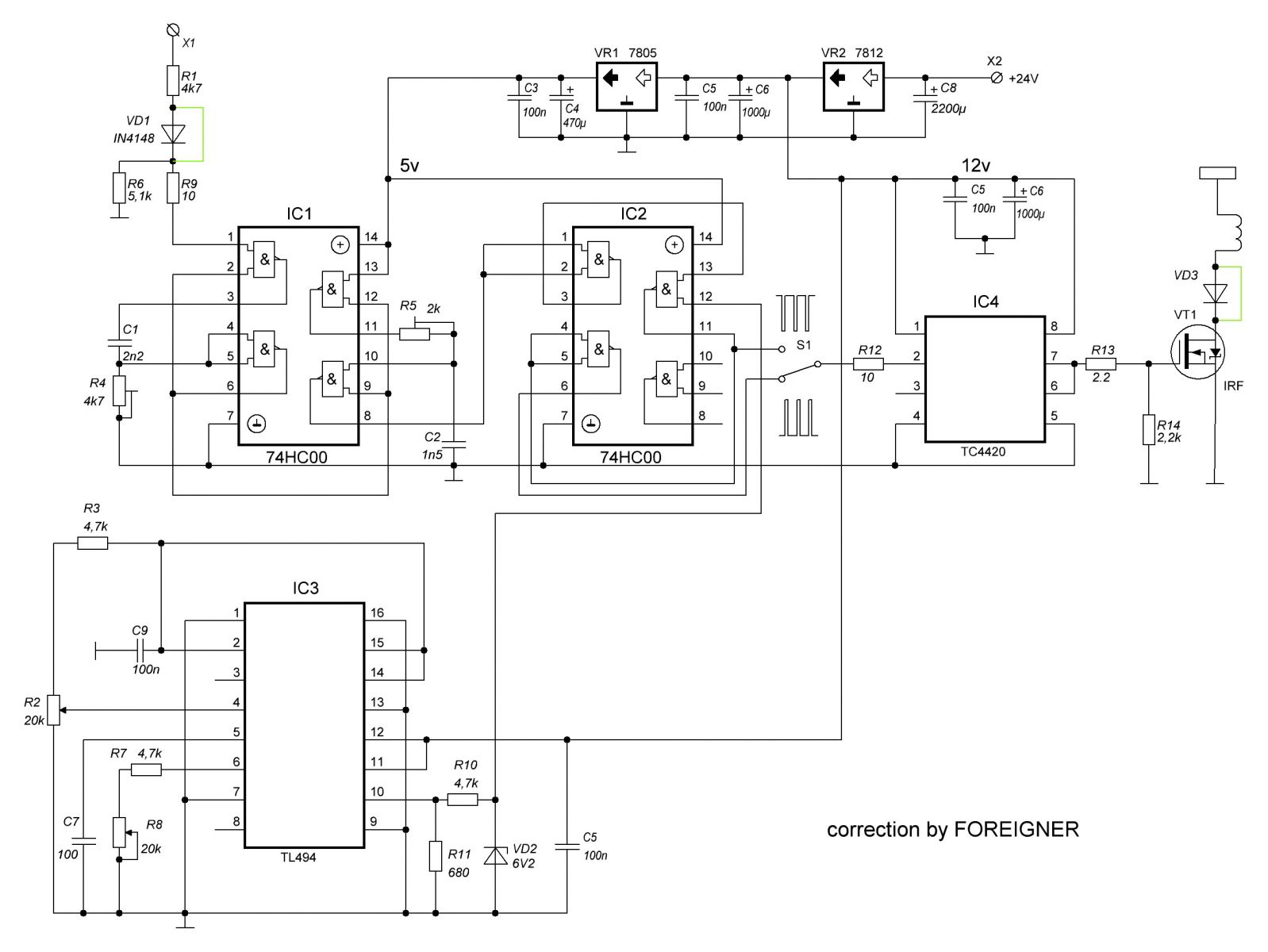

realstrannik.com/media/kunena/attachments/2664/thumb_show.jpeg
По моему если подашь на 3 ногу тлки, то ничего не будет, тут точно ошибки нет?

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад 6 года 9 мес. назад от ЖекаК. Причина: Для Святолуг
ЖекаК
Живу я здесь
Живу я здесь
Сообщений: 380
Больше
Блок синхронизации #93723

Святолуг пишет: realstrannik.com/media/kunena/attachments/2664/thumb_show.jpeg
По моему если подашь на 3 ногу тлки, то ничего не будет, тут точно ошибки нет?

www.google.ru/search?q=FEEDBACK&oq=FEEDB...ceid=chrome&ie=UTF-8

www.ti.com/lit/ds/symlink/tl494.pdf

Раньше был инженером, сейчас электрик с психическими отклонениями.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Блок синхронизации #93727
Третья ножка по моему выдаёт сигнал, а не принимает сигнал и мне странно, что в этой схеме нарисованно, что она принимает сигнал. Что-то мне не вяжеться.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 9 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Блок синхронизации #93729
Вот так то допускаю, что будет работатЬ, а та схема по моему не рабочая, где на третью ножку Тл494 подаёться сигнал.

Оптимист и на кладбище видит одни плюсы (не кресты).
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
