kEhYo 18 JUNE 2012 схема работающая на ОЭДС и подкорачивании.

А комментарии к схеме будут?

AntonW пишет: А комментарии к схеме будут?

Так а какие коменты? Обычный корректор коэффициента мощности для ИБП! Можно почитать тут; khomovelectro.ru/articles/razlichnye-vid...nta-moshchnosti.html

igorek30 пишет:

AntonW пишет: А комментарии к схеме будут?

Так а какие коменты? Обычный корректор коэффициента мощности для ИБП! Можно почитать тут; khomovelectro.ru/articles/razlichnye-vid...nta-moshchnosti.html

и как оно относится к теме ветки?

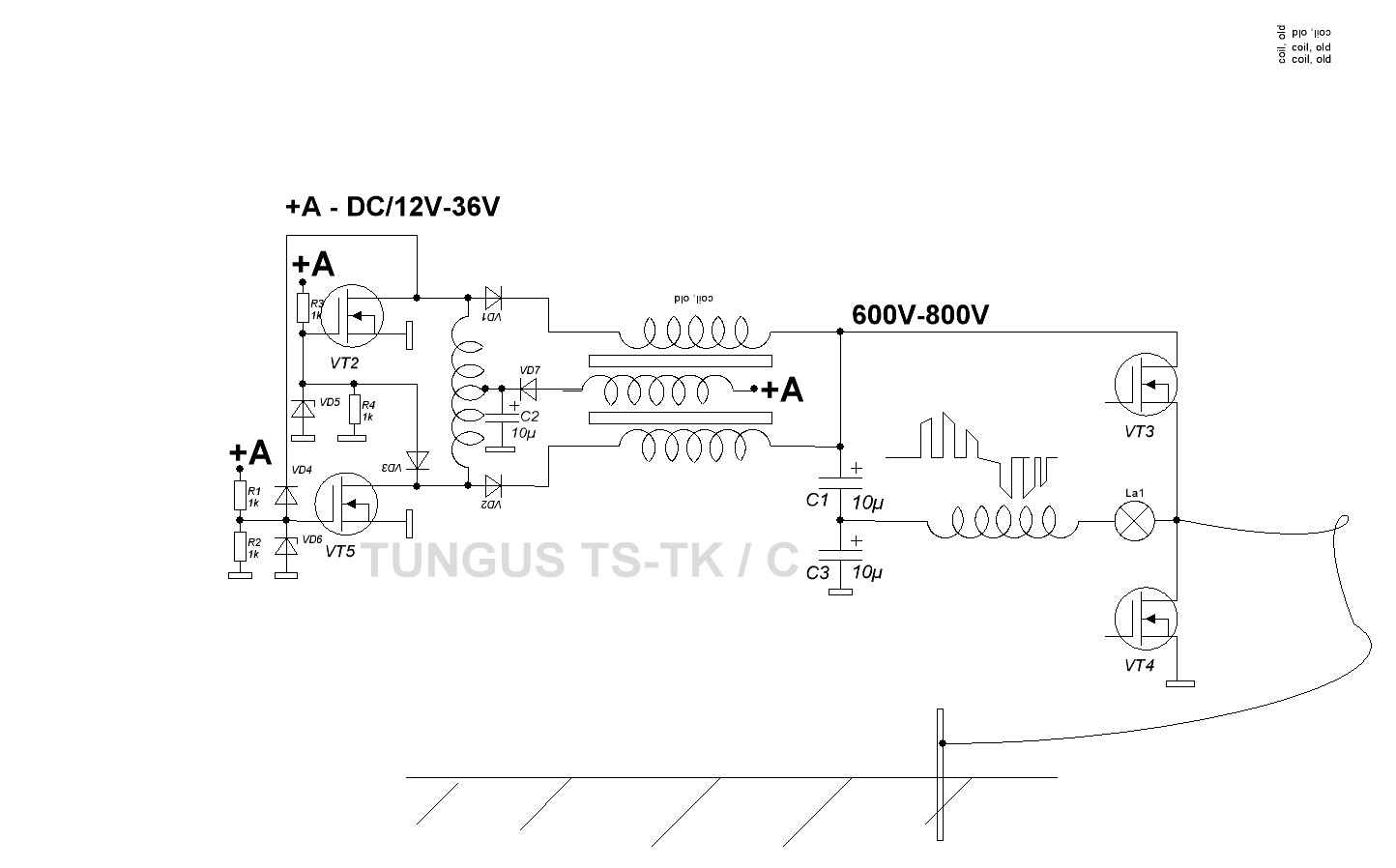

схема для анализа, также работает на базе ОЭДС.

Отсутствует управление транзисторами VT2 VT5, По обвязке 3 катушек возможно что то при симметричной раскачке , а это 2 отдельных сердечника с двумя парами обмоток. Правая часть схемы вообще неработоспособна. Смешит типичное изображение нагрузки с ломом ниже спины.

Sovetnik пишет: Отсутствует управление транзисторами VT2 VT5, По обвязке 3 катушек возможно что то при симметричной раскачке , а это 2 отдельных сердечника с двумя парами обмоток. Правая часть схемы вообще неработоспособна. Смешит типичное изображение нагрузки с ломом ниже спины.

схема рабочая, но не допиленная, нет разгона...



поэтому я и говорю для анализа и сопоставления со схемой из первого поста.

zilk пишет:

Sovetnik пишет: Отсутствует управление транзисторами VT2 VT5,

Советник, я тебе советую изучить матчасть тщательнее - на VT2 и VT5 собран автогенератор, так что управление им не требуется.
Правда, без резонансной емкости между стоками генерить не будет...

PS От затворов на плюс питания резисторы не 1 кОм, а 50-100 Ом, а то будет передний фронт сильно валить.
Между затвором и минусом вообще ничего не нужно ставить, если питание до 25 вольт.

это схема классического ZVS драйвера, резисторы на затворах не больше 470 Ом, и верно без контурного кондера частота улетит на столько что быстродействие ключей не хватит, во избежание этого можно при этой же схеме в затворы принудительно подкидывать управляющие сигналы, но это уже развитие схемы...

Антон, смотри авизо. Все будет работать.
Главное в его рассказе не упускать слова:
" Если в нужное время, при правильном резонансе вход останется неизменным, а выход..."
Тема индепрофа в ту же степь. Первичка в резонансе должна быть!!! Потом коротить вторичку.
Схема Лебовски, первичка в резонансе? Да.
Схема авизо само собой.
Схема Чипа первичка.... И т.д.
Ну и патент Тесла. Где разрядник в масле....

remell пишет: Антон, смотри авизо. Все будет работать.
Главное в его рассказе не упускать слова:
" Если в нужное время, при правильном резонансе вход останется неизменным, а выход..."
Тема индепрофа в ту же степь. Первичка в резонансе должна быть!!! Потом коротить вторичку.
Схема Лебовски, первичка в резонансе? Да.
Схема авизо само собой.
Схема Чипа первичка.... И т.д.
Ну и патент Тесла. Где разрядник в масле....

Просматривал тему с Индепрофом, человек утверждал что его установка работает уже более 2,5 лет, но как оказалось человек закинул схему в народ и искал технических решений её реализации.

Ситуация в том, что никто никогда не выложит готовый источник автономной генерации, по всем известным причинам, а вот недоделки и заведомо не рабочие схемы , или поиск решения технических вопросов - это запросто.

Сама фигура Тесла весьма загадочная и он появился в нужное время в нужном месте для пропихивания переменного тока и проводной платной энергетики.

Установка Лебовского не рабочая, о чем еще он сам при жизни говорил своему другу в скайпе, но искал технического решения и желания направить людей по своему видению получения СЕ.

Исмаэль Авизо - демонстрировал работу своего багги на энергии ОЭДС, но также там были огромное количество сборок из электролитических конденсаторов большой суммарной емкости, он демонстрировал езду на короткое время, на то на сколько хватало заряда этих банок, опять же это решение в лоб, накопить и разрядить на индуктивность, или в его случае на коллекторный двигатель. Это не решение вопроса по утилизации ОЭДС.

Слава авто ЧИП с которым и ты общался и я, у него своё видения этих процессов, но и он не обладатель готового СЕ устройства, он в поиске как и все.

Капанадзе многим запудрил мозги в том числе и мне, нужно забыть и откинуть уже такие понятия как: резонанс, высокое напряжение, катушки Тесла, индукторы, искры, высокие частоты, и так далее все это не дает СЕ по причине рассеивания энергии в радиоэфир...

кто то хорошо поработал чтобы увести поисковиков уже 20 лет блуждать по заведомо ложным путям (я тоже на них повелся так то)...

с ув.

Поздравляю Антон, я очень рад что ты наконец-то начал прозревать, хотя я об этом говорил на нашей ветке ещё полтора года назад!!!
Ещё чуть-чуть и ты поймёшь то, что я понял после полутора лет поисков и проверок всех предлагаемых вариантов, в том числе и тобою перечисленных установок.

По указанной причине я и выкладываю свои материалы в которых реально показано как в них крутится 50 и более кВа реактивки, хотя подобных данных никто и никогда не показывал ни в одном из перечисленных тобой случаях, равно как и в им подобных фейках, они сразу кидали малоинформативное видео, для запудривания мозгов и тупого зарабатывания денег!!!

Я собрал по своему варианту установки на 5-и вариантах трансформаторов и разных экранах и получил 100%-ю повторяемость с первого пинка и без каких-либо подстроек - важна только длительность обратного фронта запирающего импульса управления - она должна быть менее 40-ка наносекунд, т.к. с более длительным фронтом схема не работоспособна.

Вот и думай шапка, на то тебе и дана голова!

И меньше слушай малограмотных советчиков типа чиксата, джея и т.д. и т.п...
Только при таких условиях у тебя будет положительный результат - гарантирую...

Удачи.
