Уплотнитель мощности в системах нагрева.

novator75 пишет:

... каким проводом лучше мотать катушку конденсатор? Моножила, многожильный и другие варианты, а также применяемые материала типа медь, алюминий?
По типу намотки, в два провода сразу или одним проводом первый ряд и сверху одним проводом другой ряд?

Мотать хоть как, хоть как Мишин мотал свои катушки ("витой парой". Тут важно, что образуется LC контур.

novator75 пишет:

Amischuk

Приветствую!
Скажи пожалуйста, в твоём понимании каким проводом лучше мотать катушку конденсатор? Моножила, многожильный и другие варианты, а также применяемые материала типа медь, алюминий?
По типу намотки, в два провода сразу или одним проводом первый ряд и сверху одним проводом другой ряд?

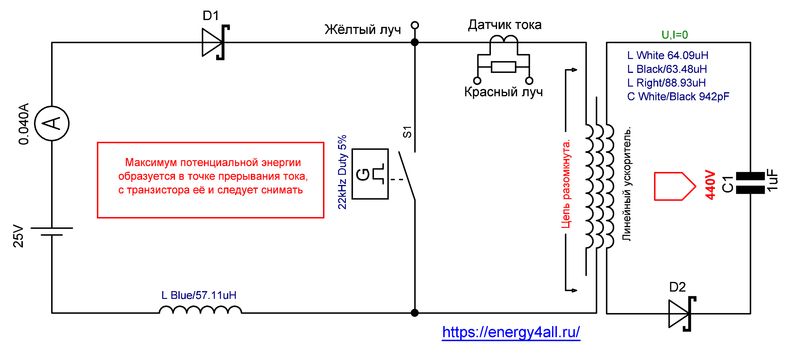

В катушках использовалась продукция Дмитров-кабеля. Производителя рекомендую, действительно честный кабель. Начните с подобного сечения и типа провода, поймёте принципы, после уменьшите габариты устройства до размеров спичечного коробка. Я разместил сверху тонкую пару и использую разные цвета для наглядности и удобства, Вам однозначно будет удобней намотать снизу бифилярную пару из тонкого провода, сверху толстый. Матаю одновременно два провода. Никакого LС контура в данной схеме нет! Не слушайте подобные глупости. Поставьте вместо бифилярной катушки конденсатор указанной на схеме ёмкости и поудивляйтесь куда вдруг делись 400 вольт. Резонанса тоже нет , посмотрите осциллограмму тока в ролике. В катушке съёма тока и магнитного поля нет - цепь разомкнута. Выводы которые заряжают конденсатор до 400 вольт абсолютно электро-безопасны, нет на них ничего, приборы врут, проверяю "на язык". Категорически возражаю против повторения этого смертельного номера!! Не забудьте поизучать искру между свобободными выводами линейного ускорителя. Она объективно странная, белого цвета, не разобрался как её использовать, но в ней точно сокрыта великая тайна.

Я не знаю, почему мотаю катушку съёма толстым проводом, попробуйте тонкий, должно работать. Не пойдёт, купите уже 2.5кв. Соленоид - картонный каркас для разного рода плёнок. В магазинах, если попросить, отдают бесплатно. Чтобы поверх одного слоя провода намотать ещё один слой, виток к витку, я использую каркас - два, три слоя малярного стеклохолста «Паутинка» иначе витки неизбежно отходят друг от друга.

Как соберёте устройство, промаркируйте провода которые будете подключать к стоку и истоку транзистора. Их необходимо поменять местами так, чтобы получить большее напряжение заряда буферного конденсатора. Буферный конденсатор больше одного мкф не ставьте, лучше меньше. Если или когда треснет, что неизбежно, то это не будет фатально, работайте в перчатках, соблюдайте разные техники, особенно безопасности.

В ролике показаны разные типы катушек, принципы съёма и работы с потенциальной энергией, выбирайте любую. Важно чтобы цепь была незамкнута и наличествовала разность энергетических потенциалов.

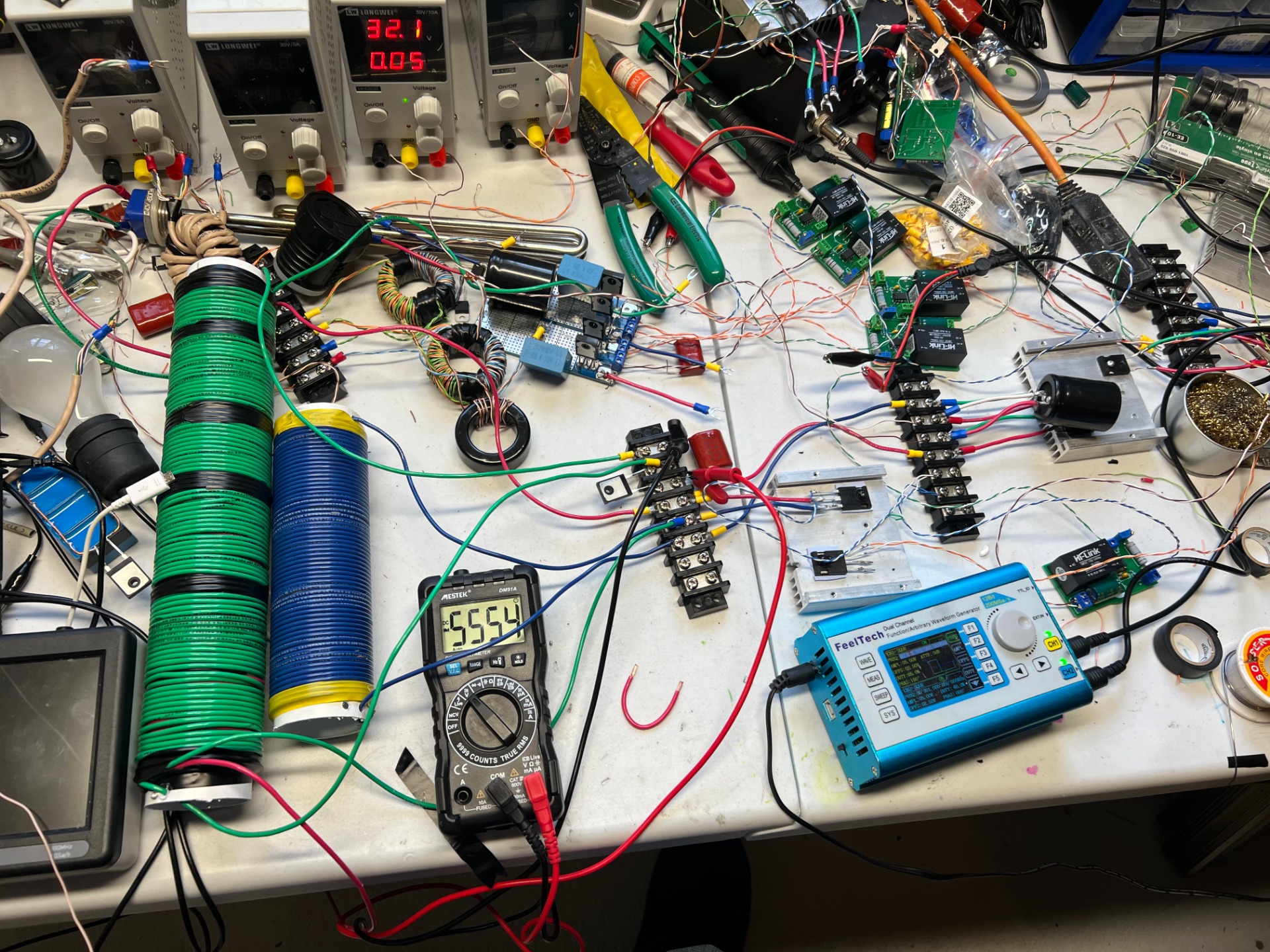

опыт хорошо повторяется, кондер заряжается почти мгновенно до 555в при 32в накачки 20кГц 5%, надо попробывать самозапит, удобно то что земли не нужно

Osbourne пишет:

опыт хорошо повторяется, кондер заряжается почти мгновенно до 555в при 32в накачки 20кГц 5%, надо попробывать самозапит, удобно то что земли не нужно

Фото интересное ! Что Значит "почти мгновенно " - Новый уровень Измерений!!!
Сам принцип , без физики - искать"черную кошку в темной комнате "
Схема не имеет ни каких ""признаков СверхъЕдиичой Жизни "

Ещё пять копеек:

Съём и преобразование потенциальной энергии происходит непосредственно с электронного ключа. После замыкания ключа, в цепи начинается процесс энергообразования, ток при этом отсутствует. Уменьшая длительность импульса ключ прерывает не ток, а процесс энергообразования, образуется потенциальная энергия которая заряжает конденсатор. Процесс энергообразования игнорируется наукой, для конденсаторов описан по ссылке: energy4all.ru/um.html#010820


Наблюдать в ролике следует за током потребления на индикаторе источника питания. При уменьшении длительности импульса наблюдается эффект при котором потребление прекращается, конденсатор при этом заряжается.


Эффект нулевого потребления наблюдается при использовании высоковольтных транзисторов 12N120K5, C2M0080120D. У транзисторов с меньшим напряжением - 9R120C, ток снижается только до 0.004A. Транзистор G3R350MT12D Fall Time 7ns при нулевом токе потребления даёт заряд конденсатора в несколько раз больше источника питания и зарядил его до 240V.

neznaikapsv пишет:

Фото интересное ! Что Значит "почти мгновенно " - Новый уровень Измерений!!!
Сам принцип , без физики - искать"черную кошку в темной комнате "
Схема не имеет ни каких ""признаков СверхъЕдиичой Жизни "

Вы упрекаете коллегу - Что Значит "почти мгновенно " - Новый уровень Измерений!!! И тут же утверждаете сами: Схема не имеет никаких ""признаков СверхъЕдиичой Жизни " Чувствуете нелогичность или это Новый уровень Измерений!!!? На каком основании Вы пришли к выводу что схема не Сверхединична? Озарение сверху или на кофейной гуще погадали? Где "правильные" измерения и расчёты подтверждающие уже Ваши слова? Или что позволено Юпитеру, то не позволено быку?

Вы забываете про возможность экономии. Указывал, данный способ работает в случае если параллельный колебательный контур находится в резонансе. Вы можете нагревать индукционным способом воду в котле, и переводить нагрев с основного источника питания, на заряженную батарею конденсаторов. Случается, что лучше синица в руках чем журавль в небе.

P.S.

Возможно ошибаюсь, но предложенная техника работы с потенциальной энергией имеет признаки сверхединицы, посмотрите видеоролик в сообщении выше.

поставил на проверку на самозапит, 2 акб от упс вместо кондера, хотя так не хорошо делать лучше импульсно снимать тк энергия пропорциональна квадрату напряжения пополам, 24.59в стабилизировалось, т.е. не особо заряжается, но и не разряжается (пока), погоняю пару деней, посмотрим скока протянет. нулевого потребления там нет, прибор наверное врет, но миллиампер 10 есть

Osbourne пишет:

поставил на проверку на самозапит, 2 акб от упс вместо кондера, хотя так не хорошо делать лучше импульсно снимать тк энергия пропорциональна квадрату напряжения пополам, 24.59в стабилизировалось, т.е. не особо заряжается, но и не разряжается (пока), погоняю пару деней, посмотрим скока протянет. нулевого потребления там нет, прибор наверное врет, но миллиампер 10 есть

Измерения источника питания точные. Нулевое потребления зависит от транзистора. Должен быть высоковольтным >1000V, с малым временем закрытия. Прочие транзисторы в нулевое потребление не уходят, 0.004A при 70V

Бифилярная намотка не обязательна. Можно намотать три слоя, один поверх другого и подключить как показано в схеме - практически не изменяет ток потребления при включении в цепь и даёт больший заряд конденсатора.

Вопрос катушек открыт. Надо искать. Напряжение заряда конденсатора разнится на от намотки к намотке на 100 и более вольт.

Разница при различных типах организации катушек съёма потенциальной энергии может быть огромна. Это не только более высокое напряжение заряда конденсатора, но и скорость его заряда. Цепь съёма разомкнута, влияние на первичный контур отсутствует, ток потребления от ИП не изменяется.

Osbourne пишет:

поставил на проверку на самозапит, 2 акб от упс вместо кондера, хотя так не хорошо делать лучше импульсно снимать тк энергия пропорциональна квадрату напряжения пополам, 24.59в стабилизировалось, т.е. не особо заряжается, но и не разряжается (пока), погоняю пару деней, посмотрим скока протянет. нулевого потребления там нет, прибор наверное врет, но миллиампер 10 есть

Здравствуйте,

Подумал над Вашим тестом. Не представляю как он устроен, но допустим сейчас Вы берёте из АКБ 50мА, среда возвращает Вам столько же в виде потенциальной энергии. Вы преобразовали потенциал и вернули энергию обратно в АКБ. В результате система стабилизировалась. Но что если увеличить потребление, например до 100мА (ЛН во вторичной цепи индуктора через ииндуктивную связь), ток проходящий через индуктивность увеличится, среда автоматически вернёт большую мощность (это медицинский факт) в виде потенциальной энергии, которую Вы так же должны будете вернуть в АКБ/Конденсатор. Если система вновь стабилизируется - не будет ни разряда ни заряда АКБ, то Вас можно поздравить со сверхединицей. Если же АКБ начнёт разряжаться, то можно оценить экономию. Сравнив скорость разряда АКБ с нагрузкой в схеме и при непосредственном подключении нагрузки 100мА к АКБ.
