Фонарик Акулы 0,1 Ватт

ua4yhz пишет:

aplet пишет:

ua4yhz пишет:

aplet пишет: Я понимаю тех людей, которые пытаются разобраться в увиденном видео и схеме, пусть они не все понимают но у них есть некая цель, но мне непонятно что тянет сюда людей которые ВСЁ знают, и знают что это нельзя сделать, работать никогда не будет и т.д. сверх единицы нет и не может быть, что ОНИ здесь делают???
У них есть дикое желание научить других? - сомневаюсь
Сильно хочется деть куда-либо свое свободное время на то чтоб другие поняли что ничего нет? - тоже сомнительно.
Объясните свою цель!!!

А у вас денег много,для повторения всякой чуши? Ну так ради прикола повторите это изделие под названием супер фонарик,настройте его и покажите нам,а мы посмотрим как оно у вас заработает.

Я не получил ответ на вопрос Объясните свою цель!????
Или просто доставляет удовольствие всем говорить, что мы тут ерундой занимаемся???
Для повторения много денег не надо, посчитайте себестоимость радиодеталей.

А я не понимаю,зачем делать то,что изначально работать не будет? Даже при том,что для меня радиодетали и приборы нахаляву. Хотите делайте,я просто указал, на мой взгляд,на "косяки" и "не понятки" для меня в схеме.
Уважаемый Святолуг говорит,что в этой схеме трансформатор перекачивает мощность в 100мвт, потери на транзисторе составляют 100мвт + потери в трансформаторе,так как эта схема может работать на самозапите да ещё питать нагрузку?

Опять ответ вопросом на вопрос. Тогда я сделаю вывод сам. Допустим у Вас большой опыт построения ИИП, но всё же возникает где-то в подсознании главный вопрос КАК? они это делают??? а если бы в Вашей голове не было не тени сомнения то мы бы тут ЭТО не обсуждали.
Я считаю что корректировать сделанное кем-то устройство, не зная принцип его действия просто бесполезно. Мы живем не в вакууме, вокруг нас поле отклоняющее стрелку компаса, нас притягивает к земле что-то, бьет непонятная статика, когда не надо, энергия есть, главный вопрос КАК её использовать а изделия отдельных людей дающее хоть малейший намёк на возможность ее, энергии, использования, только придает силы и напрягает мозг!

"Уважаемый Святолуг говорит,что в этой схеме трансформатор перекачивает мощность в 100мвт, потери на транзисторе составляют 100мвт + громадные потери в трансформаторе,так как эта схема может работать на самозапите да ещё питать нагрузку?"
Значит, тут либо фейк, либо не фейк. Какой твой вариант?

Купил детали для фонарика, но ни КТ805 не купил, он в другом месте, где далеко, ни тех двух слабеньких транзисторов, тоже нет. Вот вы Руские, у вас, наверное, этих деталей руских легче получить, поэтому вам и фонарик легче повторить, а мне теперь приходиться мудрить, искать аналоги, опять по магазинам ездить, а и аналоги может не подойдут, от куда знать, что они подходят, потом может не заработать от того что не те детали. Вот поэтому думаю, вам проще было бы повторить.

Не обязательно ездить по магазинам, есть знаменитый магазин там есть большинство того что надо

_http://www.ebay.com/sch/i.html?_from=R40&_trksid=p2059210.m570.l1313.TR0.TRC0.H0.Xkt805&_nkw=kt805&_sacat=0


kt805 например. Только настройка каждого фонаря сугубо индивидуальна, главное знать что настраивать и как, а элементная база вторична.

Зделал я этот фонарик, длина импульса похоже не регулируеться как надо, может тут ошибка в схеме, у вас нормально реглируеться частота и длина импульса?
Попробовал с тем что есть самозапит, не те три транзистора, самозапит не получаеться, погудит несколько секунд и перестаёт.

Кое что выяснил, у меня не регулируеться длительность импульса и она 42 микросекунды. И ещё если повысить частоту и дать конденсаторам полностью разрядиться, то потом генератор не запускаеться, ровно как у Акулы, поэтому перед стартом нужно после полного разряда конденсаторов понизить частоту.

aplet пишет: Не обязательно ездить по магазинам, есть знаменитый магазин там есть большинство того что надо

_http://www.ebay.com/sch/i.html?_from=R40&_trksid=p2059210.m570.l1313.TR0.TRC0.H0.Xkt805&_nkw=kt805&_sacat=0


kt805 например. Только настройка каждого фонаря сугубо индивидуальна, главное знать что настраивать и как, а элементная база вторична.

Но тут какие дорогие они. У нас продают КТ805, но они только в одном месте, далековато, нужно ждать время, когда недалеко того места очучусь, тогда там зайти и купить их. Но там в круглом корпусе, так чёрных вообще наверное не продают, а скруглым корпусом не удобно паять к плате и параметры вдруг будут не те, но вроде бы должны быть те. Ещё КТ805АМ, который на схеме, вроде бы его временно нет, пишеться, на том сайте, где продают у нас, но это временно не известно сколько будет тянуться. Хотя, думаю должны подойти и не АМ, но кто его знает, может нужен как раз АМ.
А так пока у меня вместо КТ805 2SD718. Но его проверил на качере, так же хорошо работает как и КТ805. Но он может и лучше, потому что КТ805 держит 5 ампер, а этот 8 ампер. Только КТ805 частота пишеться 20 мегагерц, а этого 12 мегагерц, потому КТ805 может быть по частоте лучше и на высокочастотных качерах лучше работать.

Нашёл ошибку в плате и исправил, теперь всё нормально регулируеться. Длительность от 10 мкс до 50 мкс регулиреться. У меня генератор как по схеме, только вместо 1 килоома потенциометра 2 килоом. Но самозапита нет. Всё гаснет. Питание от 6 вольт акумулятора. Ещё у меня диод не IN5819, а 1N5819, но они оба шотки и параметры похожие, но всё-таки может какая-то разница и есть у них.
Но скорее, думаю, тут сердечник не тот, либо нужно было прокладку поставить, маленький зазор, а я его, наверное, убрал, либо витков не столько, я уже и не помню, но, кажеться, я давно его мотал и столько там витков сколько на схеме и на вид похоже, что примерно столько как на схеме витков. И там где 5 килоом между светодиодом, там у меня 20 килоом, на последней моей схеме, а светодиод горит.

НПН у меня C1815, у него базовый ток 50 ма, а у С945 базовый ток 20 милиампер.
Может из за этого что-то не так. Хотя смотрел на колекторе осцилиографом, не увидел никаких подозрений. И у Акулы так ярко светодиоды горят, что похоже что если там где-то и ошибёшься, то мощьности там хватит, чтоб покрытить потери на ошибку.
Вместо A733 у меня bc557b.
"Наверное диоды нужны на карбиде кремния?"
Нафиг они нужны, когда шотки хорошо подходят, у шоток же 40 вольт, тут на не надо 1000 вольт, карбидовые нужны где высокое напряжение.
"Сколько секунд горит светодиод после отключения питания?"
Я разобрал. Но зависит же от параметров, какая частота, какая длительность, так при каких параметрах? Но так в среднем где-то 30 секунд, после тридцать секунд он может и гарит еле, что когда прямо на него посмотришь, то увидешь свет, но с боку смотря на его он потухает где-то после 6-12 секунд.

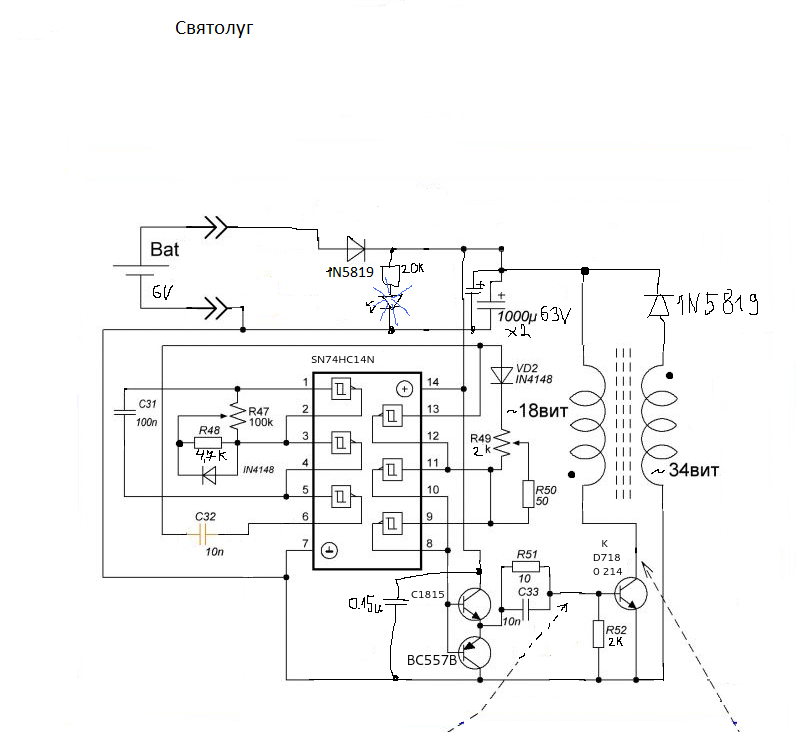

Вот полностью моя схема, ровно как у меня (только светодиод красный).

А лучше двух лучевым осциллографом

Нет двух лучевого.
