Фонарик Акулы 30 Ватт

Святолуг пишет:

MagistrTNT пишет:

Святолуг пишет:

MagistrTNT пишет:

Святолуг пишет:

AlexeySh пишет: Пачки получены. Хочу выразить благодарность MagistrTNT за полезные советы.

Вопрос к форумчанам: кому ещё удалось получить генерацию пачек в схеме фонарик Акулы 30 Ватт?

Мне.

А какие процессы у тебя вызывают генерацию пачек?

Я не знаю. Но догадываюсь, что либо R5 С5. Либо ключевание VT1, который нагружает питание. Напряжение немножкочко проседает и Тл отключаеться. Потом питание возрастает, она включаеться и так пачки появляються.

Если чистота ТЛ не влияет на чистоту пачек, то это тот-же процес что и у меня. Связан он с током обмоток.

Чистота, мыслей, чистота Бога, чистота неба в нашу жизнь войди!
А частота импульсов вроде бы не влияет на частоту пачек. Влияет уровень входного напряжения. У меня блок питания и там можно регулировать на нём выходное напряжение от 10 около вольт до 14,4. Ещё R11 влияет, но не на частоту пачек это всё влияет, а на то есть ли пачки или нет и какое скважность пачек.

Святолуг, а схема подключения обвязки TL494 у тебя такая же, как на схеме Акулы или ты что-то менял? И как подключен дроссель? И полярность подключения обмоток трансформатора?

У меня можно сказать схема акулы, только где три транзисторы, немножко поправленная и 16 нога была на минусе или через какой-то резистор на минус.
Чтоб было понятно, можно сказать такая www.overunityresearch.com/index.php?acti...=2358.0;attach=12299
Дросель я кажеться переключал и когда С11 перед дроселем и когда после дроселя, это кажеться на пачки не влияло, уже несколько назад месяцев я это делал и не очень помню.
Я думаю, если сделать по оригинальной Акулы схеме или по этой картинке что выложил. Пачки получаться. Только там с напряжением нужно регулировать и резистор Р11, чтоб получить пачки. И у меня когда вторичка была не подключена на самозапит, обратно, тогда работало при другом напряжении питания пачки или при другом положении Р11.
Для начала, если пачки никак не будут получаться. Тогда вместо Р9 можно поставить 5К, а вместо Р11 12 К. И там очень точный режим будет, можно легко прокрутить пачки. Есть момент когда крутишь Р11 и ТЛ-ка полностью выключаеться, значит нужно дальше чутко крутить и в этом районе искать, когда появяться пачки...
Там если тот дросель уберёшь, думаю, уверен, всё равно пачки будут получаться.

Вот так можно попробовать намудрить, где красным обведенно. Может легче пачки будут получаться...

Святолуг пишет: Вот так можно попробовать намудрить, где красным обведенно. Может легче пачки будут получаться...

Так мудрить не надо.
Верхний по схеме вывод C11 нужно переключить к левому выводу дросселя L1.
Я вижу две причины почему так. Во-первых, с индуктивностью на входе VR1 7812 работает в непредусмотренном типовой схемой включения режиме, что может привести к нестабильной его работе. Емкости C13 недостаточно для его стабильной работы. Вот что получилось у меня при включении дросселя согласно схемы.
Во-вторых, при включении по схеме использование дросселя не имеет особого смысла. А вот включение его до накопительного конденсатора C11 напротив определенный смысл имеет. Подобное включение попадалось в схемах других устройств на этом форуме

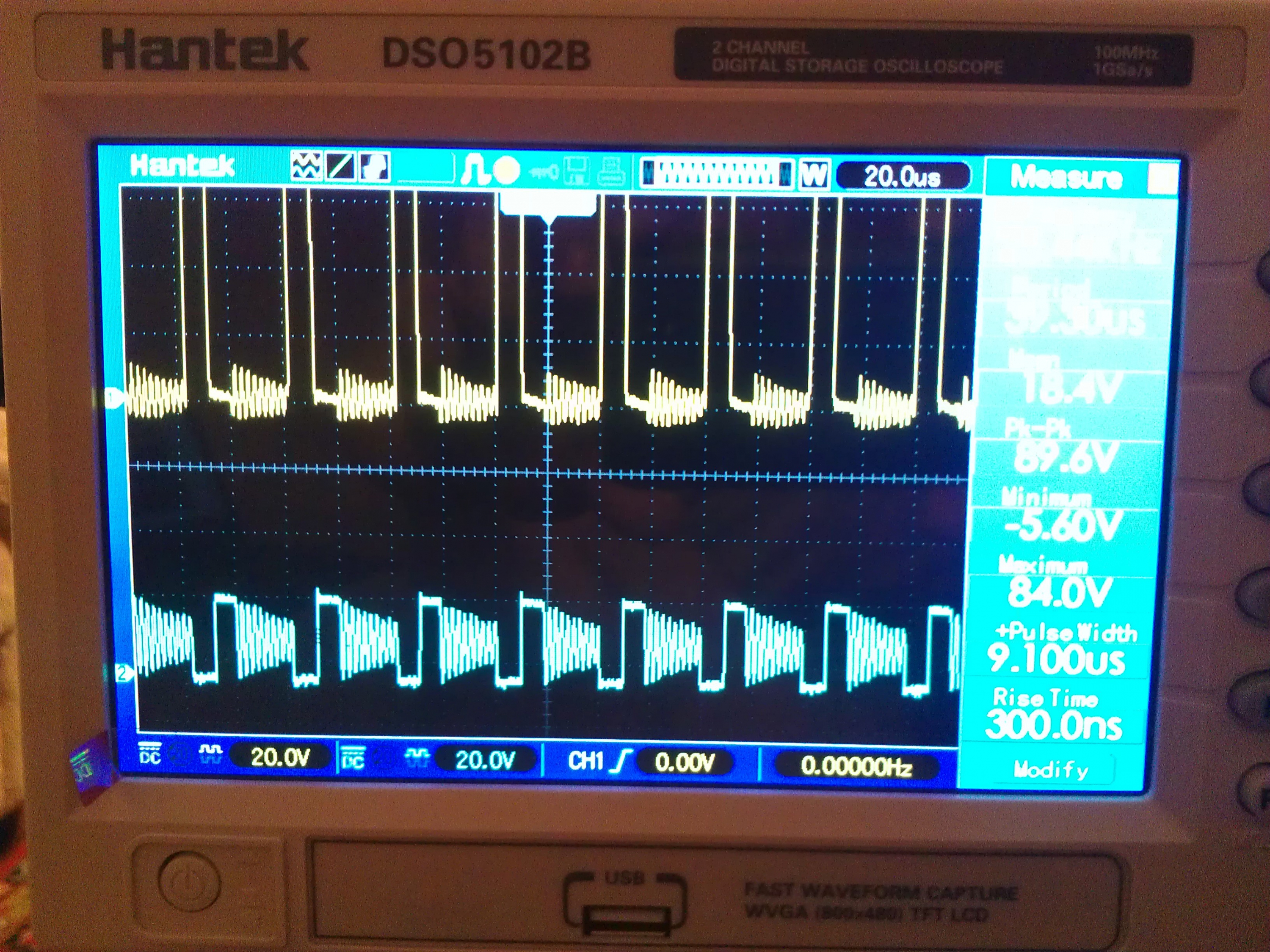

Ниже иллюстрация что может получиться при включении дросселя по схеме. TL494 генерирует короткий импульс, далее возникает затухающая генерация полевиком с трансформатором на частоте около 410 кГц.


Далее нужно правильно подключить обмотки трансформатора. У меня генерация пачек возникает при встречном включении обмоток трансформатора. Т. е. начало первой обмотки сверху по схеме, начало второй обмотки снизу по схеме. И не забыть про зазор в сердечнике.

MagistrTNT пишет: Обнаружил в инете видео с другим фонариком Акулы, где были полученны такиеже формы импульсов как у меня.

ого! как у него феррит скачет!!

Святолуг пишет: Ни какой не покупай по моему. Капанадзе и Далли сделал без никаких осцилиографов БТГ. Некоторые понакупили, а БТГ как нет у них уже много лет, так и нет. Если покупай, то лучше новый. Старый хоть и очень дешёв может быть. Но у ммоего например однажды контакты как-то коротнули и искры начали идти. Был человек один дома и это заметил и выключил, а так мог бы и пожар устроить, вот это бы было экономия.

Поэтому и получили,что меряли хернёй всякой.

ua4yhz пишет:

Святолуг пишет: Ни какой не покупай по моему. Капанадзе и Далли сделал без никаких осцилиографов БТГ. Некоторые понакупили, а БТГ как нет у них уже много лет, так и нет. Если покупай, то лучше новый. Старый хоть и очень дешёв может быть. Но у ммоего например однажды контакты как-то коротнули и искры начали идти. Был человек один дома и это заметил и выключил, а так мог бы и пожар устроить, вот это бы было экономия.

Поэтому и получили,что меряли хернёй всякой.

Херней? Советские аналоговые измерительные приборы заткнут за пояс большенство современных цифровых, только надо уметь пользоваться.

AlexeySh пишет:

Святолуг пишет: Вот так можно попробовать намудрить, где красным обведенно. Может легче пачки будут получаться...

Так мудрить не надо.
Верхний по схеме вывод C11 нужно переключить к левому выводу дросселя L1.
Я вижу две причины почему так. Во-первых, с индуктивностью на входе VR1 7812 работает в непредусмотренном типовой схемой включения режиме, что может привести к нестабильной его работе. Емкости C13 недостаточно для его стабильной работы. Вот что получилось у меня при включении дросселя согласно схемы.
Во-вторых, при включении по схеме использование дросселя не имеет особого смысла. А вот включение его до накопительного конденсатора C11 напротив определенный смысл имеет. Подобное включение попадалось в схемах других устройств на этом форуме
Ниже иллюстрация что может получиться при включении дросселя по схеме. TL494 генерирует короткий импульс, далее возникает затухающая генерация полевиком с трансформатором на частоте около 410 кГц.

Далее нужно правильно подключить обмотки трансформатора. У меня генерация пачек возникает при встречном включении обмоток трансформатора. Т. е. начало первой обмотки сверху по схеме, начало второй обмотки снизу по схеме. И не забыть про зазор в сердечнике.

AlexeySh, скажите пожалуйста, а это у вас нижняя осцилограма под нагрузкой? Светодиоды светят нормально?.

Да, под нагрузкой. Испытывать эту схему без нагрузки смысла не имеет, так как нагрузка влияет на настройку системы.
А вообще это фото я привел чтобы показать как не надо делать. Светодиоды в таком режиме светят, но не очень ярко. Феррит работает бесшумно.

MagistrTNT пишет:

ua4yhz пишет:

Святолуг пишет: Ни какой не покупай по моему. Капанадзе и Далли сделал без никаких осцилиографов БТГ. Некоторые понакупили, а БТГ как нет у них уже много лет, так и нет. Если покупай, то лучше новый. Старый хоть и очень дешёв может быть. Но у ммоего например однажды контакты как-то коротнули и искры начали идти. Был человек один дома и это заметил и выключил, а так мог бы и пожар устроить, вот это бы было экономия.

Поэтому и получили,что меряли хернёй всякой.

Херней? Советские аналоговые измерительные приборы заткнут за пояс большенство современных цифровых, только надо уметь пользоваться.

Про советские приборы речи не было,сам долгое время пользовался С1-65А,заменил на tektronix TDS-1012 только из-за габаритов.Выделенное для меня место стало значительно меньше.
